Авторы: инженер-технолог 1 категории Алексей Булычев, проект-маркетолог Анна Полякова
Кому будет полезна статья: руководителям предприятий, главным технологам, инженерам, руководителям производственных участков
Время чтения: 7 минут
5-осевая обработка — это не просто технология, это стратегия

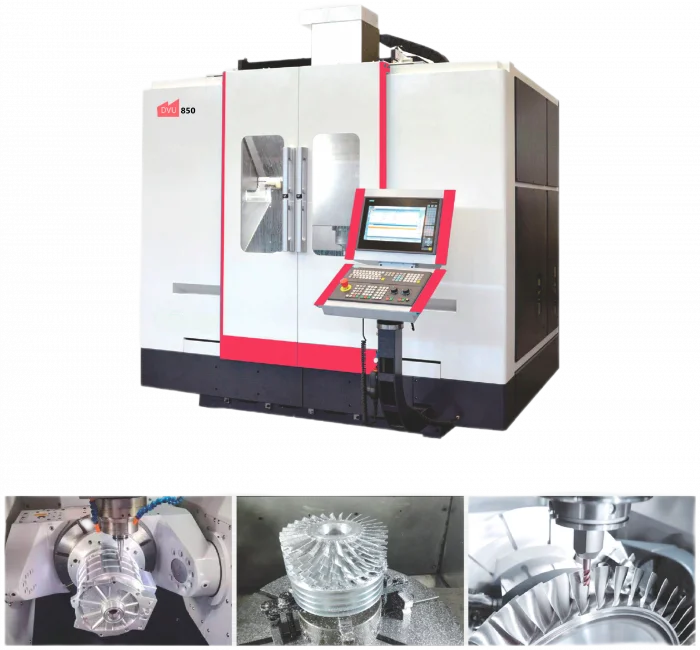

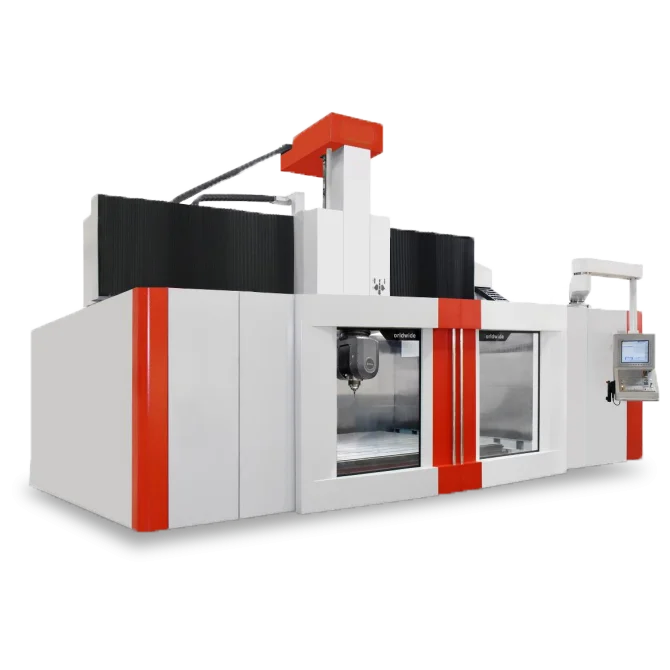

5-осевая обработка на станках с ЧПУ — это одновременное управление движением по пяти осям: трем линейным (X, Y, Z) и двум поворотным (A, B или C). Такая возможность позволяет изготавливать детали сложнейшей геометрии за одну установку: от авиационных лопаток и медицинских имплантов до пресс-форм и турбинных компонентов. Это означает не только экономию времени, но и значительное повышение точности, поскольку исключаются погрешности, связанные с переустановкой заготовки.

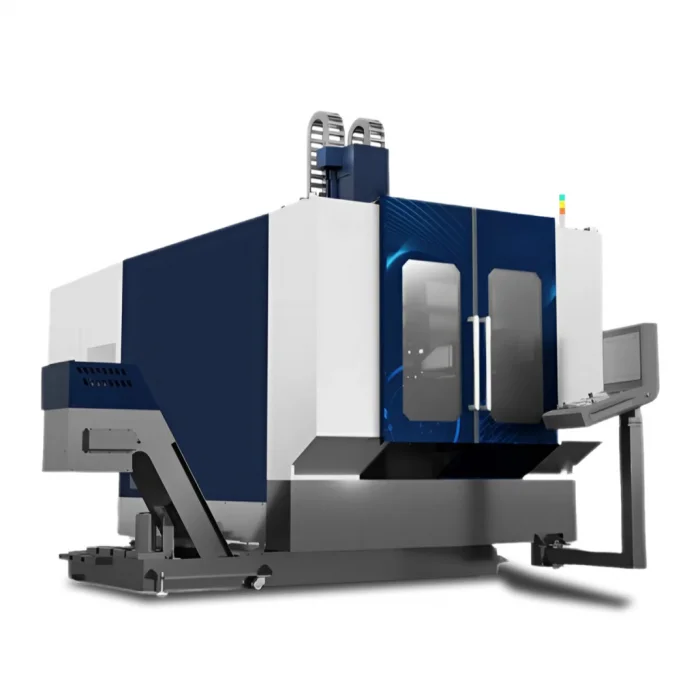

Приобретение 5-осевого обрабатывающего центра — это стратегическое вложение, открывающее доступ к принципиально новому уровню эффективности. Оно обеспечивает:
✅ Сокращение цикла производства
✅ Повышение качества поверхности
✅ Расширение спектра изготавливаемых деталей
✅ Увеличение рентабельности и конкурентоспособности

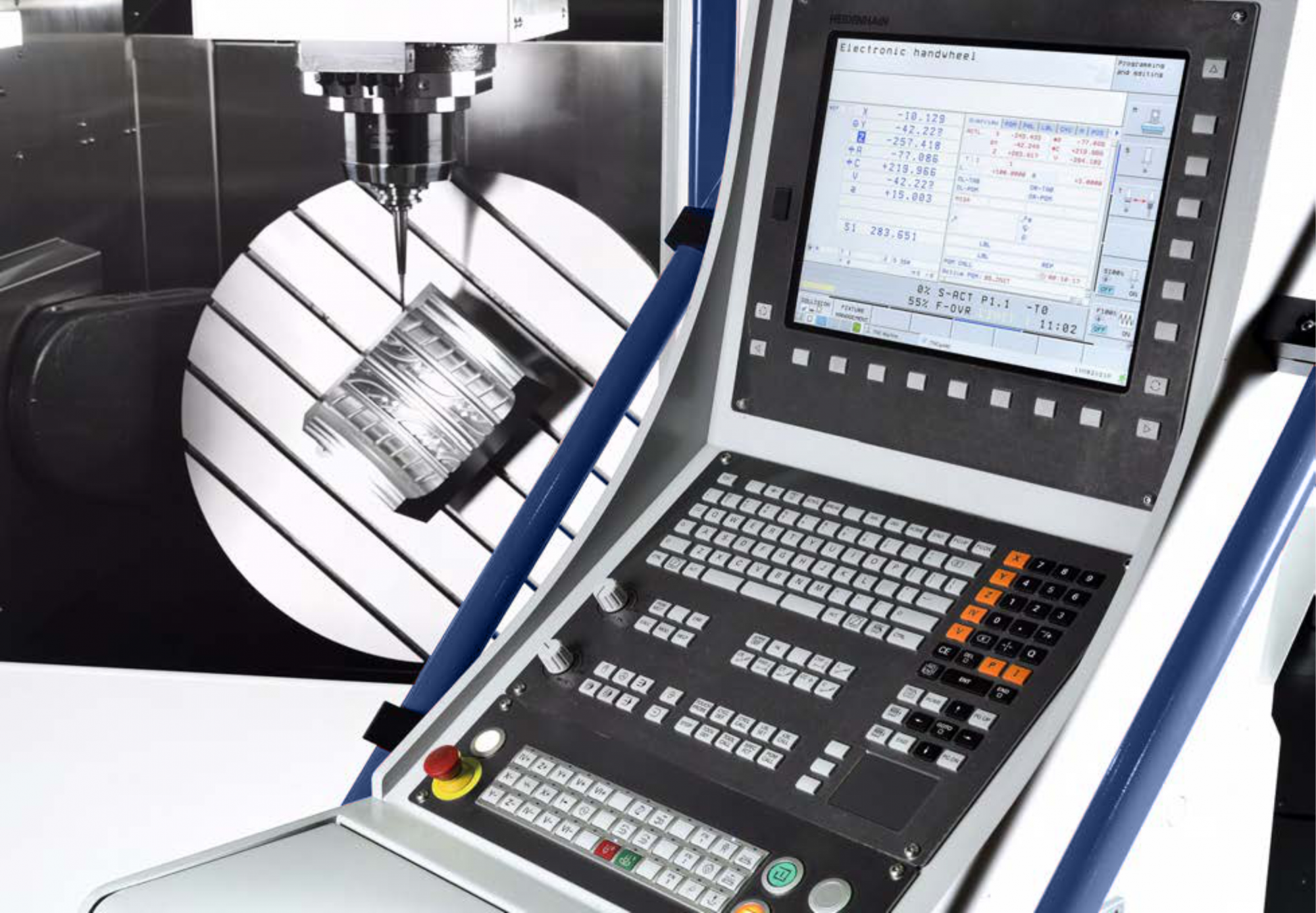

При выборе станка многие сосредотачиваются на механике: мощности шпинделя, жесткости станины, точности направляющих. Безусловно, это важно. Но ключевым элементом, который превращает «железо» в «умный» инструмент, является система ЧПУ.
Именно от нее зависит, насколько полно вы реализуете потенциал станка, как быстро подготовите программу, насколько точно скомпенсируете погрешности и как надежно защитите дорогостоящее оборудование от аварий. Выбор ЧПУ — это выбор рентабельности всего проекта.
Топ-5 критериев сравнения: на что смотреть профессионалу
1. Кинематические трансформации — мозг 5-осевой обработки
Это не просто функция — это фундамент, на котором строится вся 5-осевая обработка. Кинематические трансформации позволяют системе ЧПУ автоматически пересчитывать движение инструмента (его позицию и ориентацию) в команды для конкретных осей станка — будь то вильчатая головка, поворотный стол или смешанная кинематика.
Почему это критично?
Без трансформаций программисту пришлось бы вручную рассчитывать положение каждой оси для каждого кадра. Задача нереализуемая для сложных свободных форм. Трансформации делают 5-осевую обработку доступной, точной и переносимой между станками с разной кинематикой.

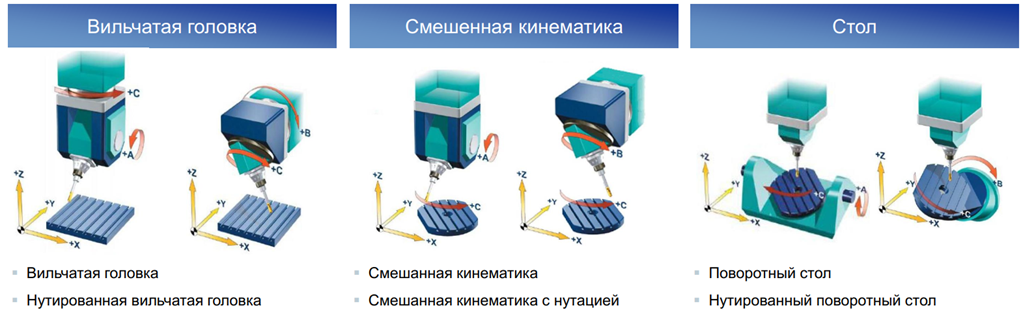

Типы кинематики пятиосевых станков
2. Алгоритмы управления — от хаоса к гармонии
CAM-системы генерируют программы из тысяч коротких линейных сегментов. Без интеллектуального управления такая программа превратится в рывки, вибрации и брак. Современные ЧПУ решают эту задачу комплексно:
▪ Алгоритм опережающего просмотра (Look Ahead) — анализирует сотни будущих кадров, чтобы плавно регулировать скорость, избегая резких торможений.
▪ Алгоритм сжатия траектории (Compressor) — заменяет тысячи линейных сегментов на плавные полиномы.
▪ Алгоритм сглаживания скорости и рывка (Jerk Control) — подавляет вибрации, продлевая жизнь станку и улучшая поверхность.
Еще одна функция системы ЧПУ — сжатие кадров и объединение коротких сплайнов. Эта технология позволяет заменить тысячи мелких линейных перемещений на несколько гладких полиномиальных сегментов.
Такой подход не только сокращает объем управляющей программы, но и обеспечивает высокоскоростное и высокоточное фрезерование. В результате обработка происходит без вибраций и следов на поверхности.
Флагманские решения управления траекторией при фрезеровании:
Siemens — CYCLE832, Advanced Surface, Top Surface, Top Speed Plus.
FANUC — AI Contour Control II+, Smooth Tolerance+, SERVO HRV+.
Heidenhain — Dynamic Precision, Smoothing.
HNC — iSurfine.

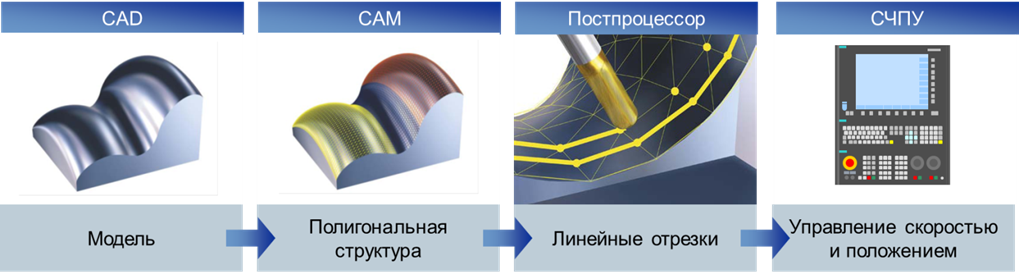

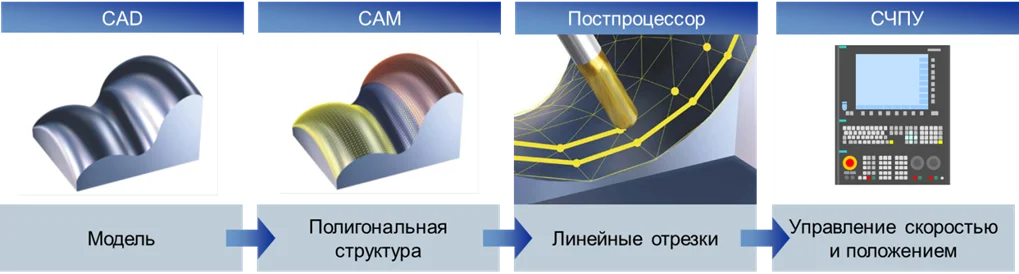

Путь от модели к готовой детали
3. 3D-коррекция радиуса инструмента — точность вопреки износу
CAM-программа рассчитана на идеальный инструмент. Но в реальности инструмент изнашивается, перетачивается, заменяется. Без 3D-коррекции любое отклонение радиуса приведет к браку.
Суть 3D-коррекции — в адаптивности. Она:
▪ Автоматически корректирует траекторию в 3D-пространстве под реальный радиус инструмента.
▪ Позволяет использовать инструмент до предела износа.
▪ Устраняет необходимость перегенерации CAM-программы.
▪ Критически важна для лицевого, периферийного и особенно 5-осевого фрезерования.

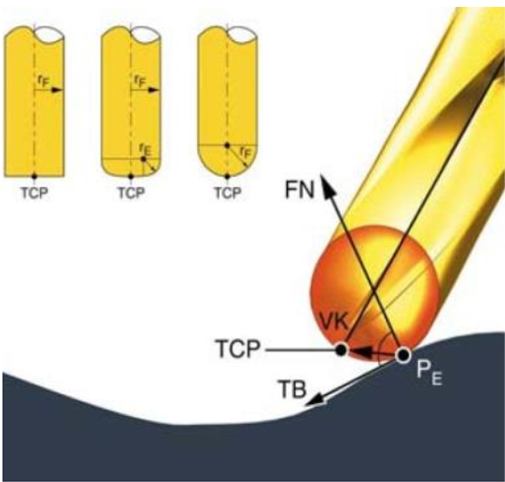

3D-коррекция радиуса инструмента
4. Компенсация погрешностей станка — точность вопреки физике
Даже самый дорогой станок имеет погрешности: люфт, перекосы, тепловое расширение, провисание. Ведущие производители систем ЧПУ для борьбы с этим предлагают опциональные решения:
▪ компенсация люфта между подвижными элементами станка и приводом,
▪ компенсация неточности ходового винта и измерительной системы,
▪ компенсации трения,
▪ компенсации провисания отдельных осей станка,
▪ компенсация температурных расширений,
▪ компенсация объемных ошибок позиционирования инструмента.
5. Защита от столкновений — ваш цифровой ангел-хранитель
5-осевой станок — это дорогостоящее оборудование. Ошибка в программе может привести к катастрофе: поломке шпинделя, разрушению инструмента, повреждению заготовки. Современные системы ЧПУ предотвращают это с помощью интеллектуальной 3D-симуляции в реальном времени.
Как это работает?
В память загружается точная 3D-модель станка, инструментов, заготовки и приспособлений. Система просчитывает траектории всех элементов на несколько шагов вперед. При угрозе столкновения — мгновенная остановка, визуальное выделение опасной зоны, уведомление оператора. Это не просто «опция» — это инвестиция в бесперебойность, безопасность и спокойствие.

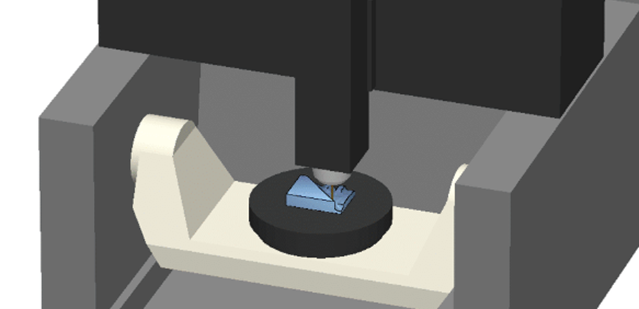

Пример 3D-модели станка в ЧПУ для защиты от столкновений
Заключение: Ваш выбор — ваша прибыль
Сегодня наряду с популярными брендами, такими как SIEMENS, FANUC 31i-B5, Heidenhain TNC 640 и Mitsubishi M800, существуют и активно развиваются системы ЧПУ от компаний HNC, GSK и SYNTEC. Эти производители демонстрируют устойчивую динамику улучшения качества и стабильности, предлагая достойный функционал и широкий набор опций, и по своим возможностям в обработке уже догоняют признанных лидеров рынка.
Выбор системы ЧПУ — это не просто техническое решение. Это стратегическое решение, определяющее эффективность, надежность и рентабельность всего производственного процесса.
Компания «Инкор» поможет вам сделать правильный выбор. Мы не просто поставляем оборудование — мы обеспечиваем технологическое сопровождение, подбираем оптимальный пакет функций и гарантируем, что ваш новый 5-осевой фрезерный станок будет работать на полную мощность с первого дня.
Готовы вывести производство на новый уровень? ✉ Свяжитесь с нами — мы подберем решение, которое окупит себя уже в первом квартале.
