Зубодолбёжные станки с ЧПУ: нарезание внутренних зубьев и шлицев
Оборудование для нарезания наружных и внутренних зубчатых венцов, шлицевых соединений и колёс с конструктивными препятствиями вблизи зубчатого венца (буртами, фланцами) методом обката. Модуль 0,15–20 мм, диаметр до 2000 мм, точность по классу 6–8 ГОСТ. Гарантия, сервис, доставка по России.
Что такое зубодолбёжный станок с ЧПУ?
Зубодолбёжный станок — специализированное оборудование для нарезания зубчатых венцов методом долбления: инструмент (долбяк) совершает возвратно-поступательные движения, формируя профиль зуба за счёт синхронной обкатки с заготовкой.
Установка заготовки
Крепление на стол или оправку, центровка, ввод коррекции на биение

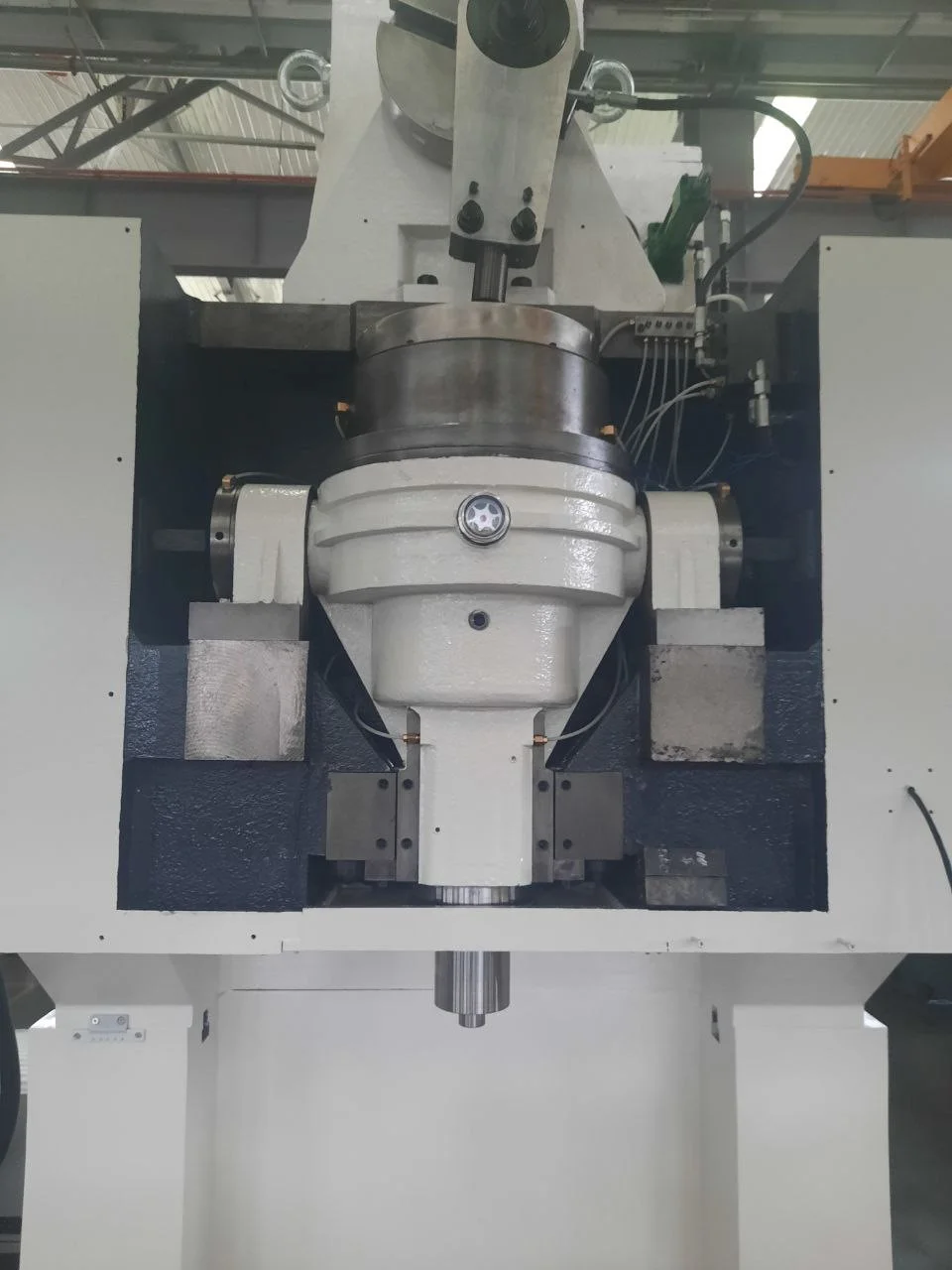

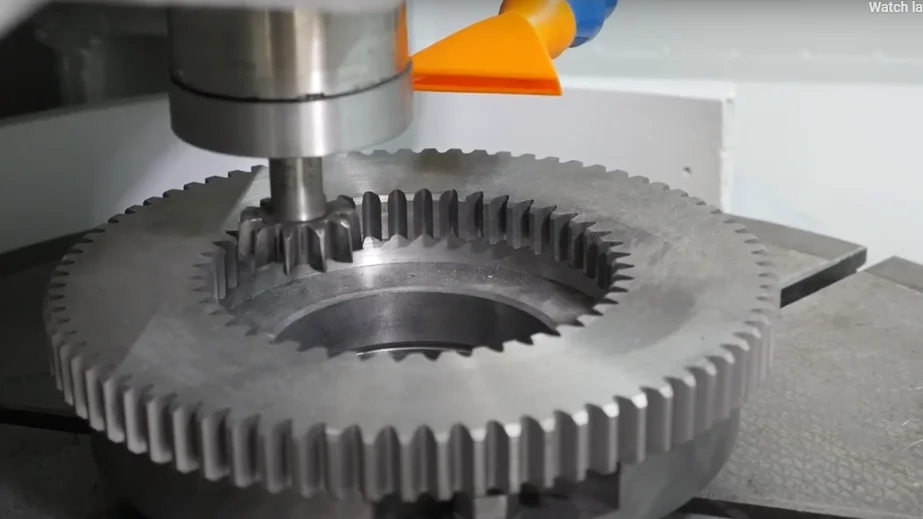

Нарезание долбяком
Возвратно-поступательные ходы долбяка с синхронной обкаткой и радиальной подачей
Контроль качества
Проверка профиля, шага, шероховатости на станке или на КИМ
✓ Универсальность геометрии • Работа с внутренними венцами • Минимальные требования к доступу
Как выбрать зубодолбёжный станок: ключевые параметры
Тип заготовки: внутренние или внешние зубья
Зубодолбление — основной метод для нарезания внутренних зубчатых венцов (коронных шестерён). Также применяется для внешних колёс с конструктивными препятствиями (бурты, фланцы, близко расположенные венцы), где червячная фреза не может пройти.
Рекомендация: если в номенклатуре есть внутренние венцы или колёса с буртом — зубодолбёжный станок обязателен. Для простых внешних колёс рассмотрите зубофрезерование (выше производительность).
Модуль и диаметр заготовки
Зубодолбёжные станки работают с модулями 0,15–20 мм и диаметрами до 2000 мм. Для мелких модулей (0,15–3 мм) важна жёсткость долбяка, для крупных (8–12 мм) — мощность главного привода и жёсткость станины.
Рекомендация: выбирайте станок с запасом 15–20 % по максимальному диаметру — это расширит номенклатуру и позволит обрабатывать заготовки с нестандартным креплением.
Частота ходов и подача
Производительность зависит от частоты двойных ходов долбяка (обычно 100–800 ход/мин) и величины радиальной/тангенциальной подачи. Современные станки с ЧПУ автоматически оптимизируют режимы под материал и твёрдость заготовки.
Рекомендация: для серийного производства выбирайте модель с регулируемой частотой ходов и автоматической сменой режимов — это сокращает время цикла на 20–30 %.
Система ЧПУ и автоматизация
Современные станки оснащаются ЧПУ FANUC, Siemens с функциями: автоматическая коррекция износа долбяка, компенсация температурных деформаций, интеграция с роботом-загрузчиком для внутренних венцов.
Рекомендация: для серийного производства выбирайте модель с регулируемой частотой ходов и автоматической сменой режимов — это сокращает время цикла на 20–30 %.
Типы зубодолбёжных станков в каталоге ИНКОР

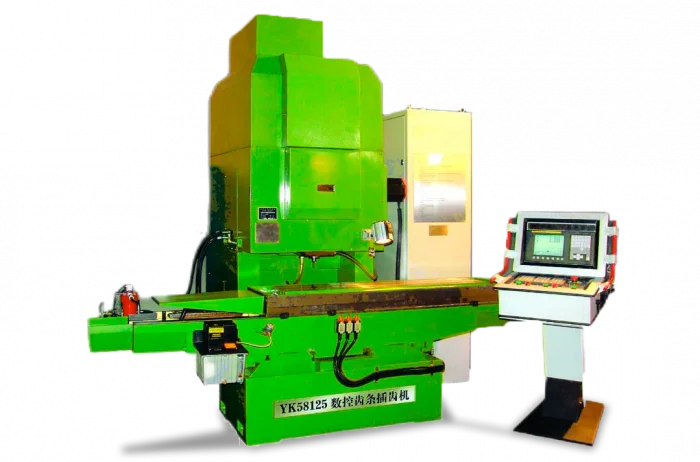

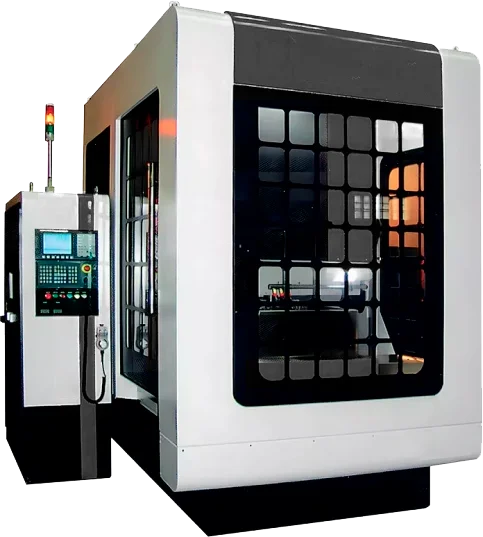

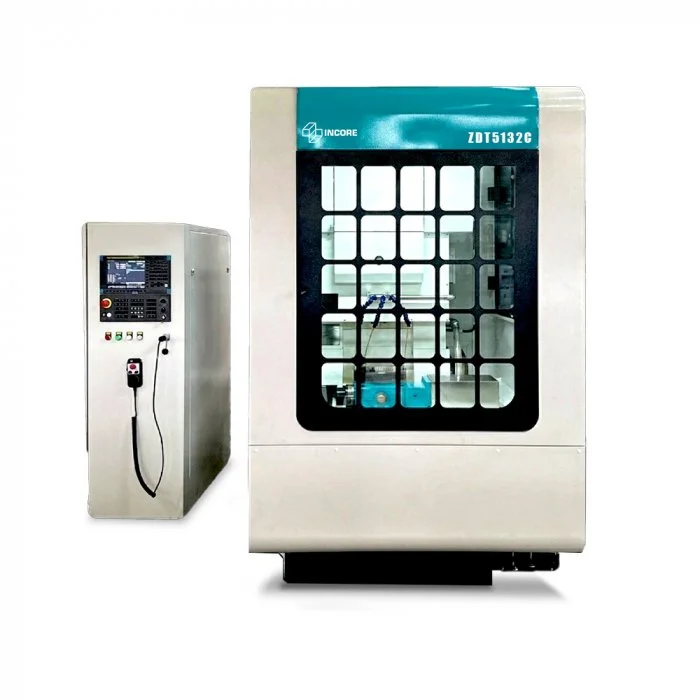

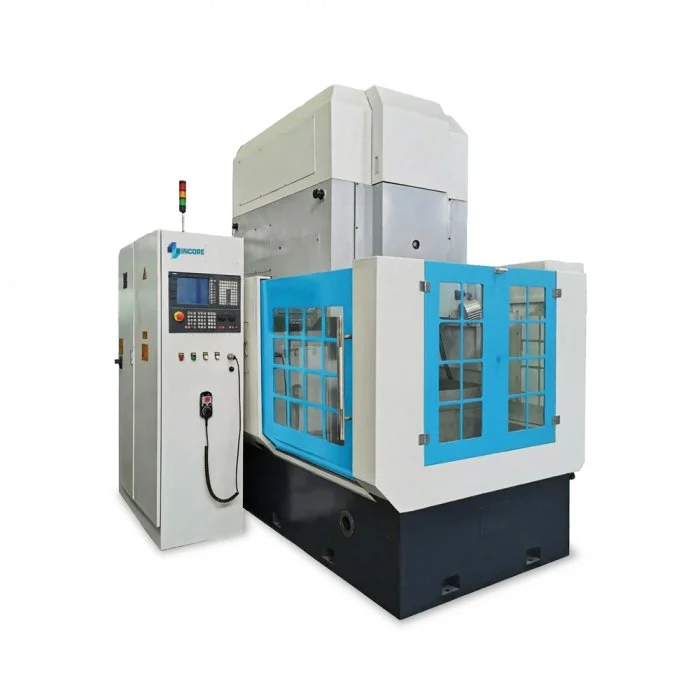

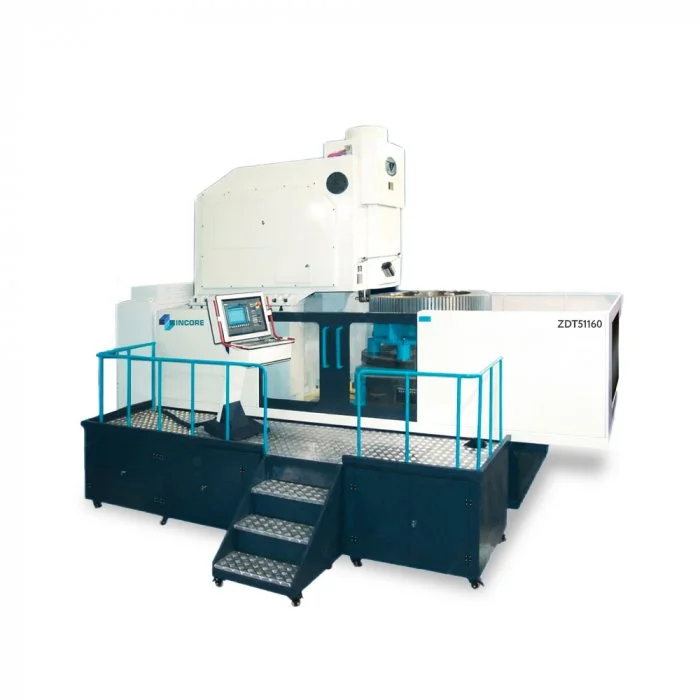

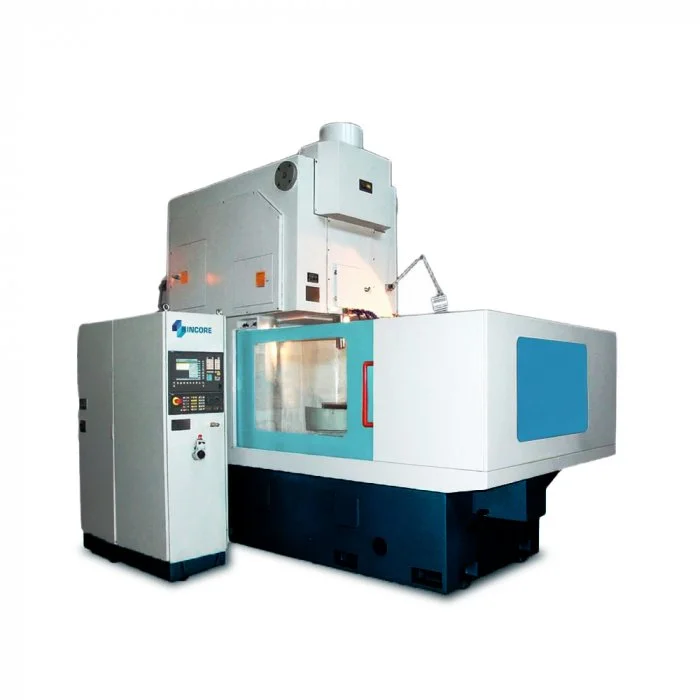

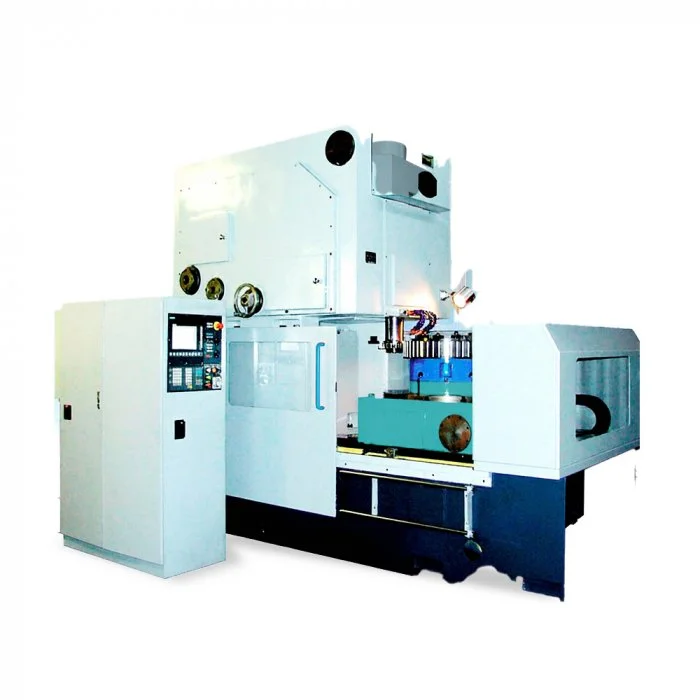

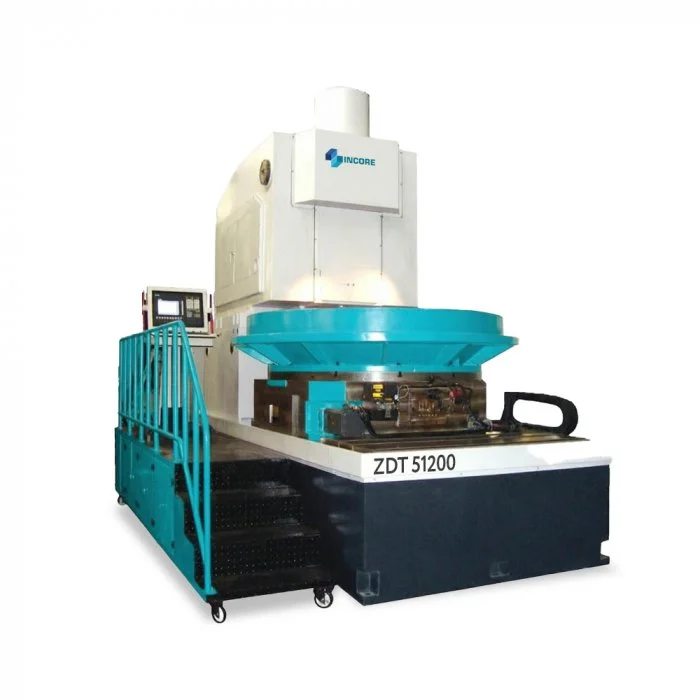

| Параметр | Компактные (до 200 мм) | Средние (200–400 мм) | Тяжёлые (400–600 мм) |
|---|---|---|---|
| Модуль нарезания | 1–4 мм | 4–10 мм | 10–20 мм |
| Макс. диаметр заготовки | до 150 мм | до 500 мм | до 2000 мм |
| Частота ходов долбяка | 120–1000 ход/мин | 120–500 ход/мин | 14–200 ход/мин |
| Точность по ГОСТ | класс 6 | класс 6–7 | класс 6–7 |
| Применение | Приборы, малые редукторы, автокомпоненты | Промышленные редукторы, насосы, приводы | Энергетика, судостроение, крупногабаритные передачи |
Области применения зубодолбёжных станков
Внутренние венцы планетарных редукторов, шлицевые ступицы, колёса с буртом для КПП
Внутренние венцы корпусов редукторов, шлицевые соединения валов, колёса с конструктивными препятствиями
Шлицевые валы насосов, внутренние венцы корпусов, зубчатые муфты привода
Шлицевые направляющие, внутренние венцы делительных устройств, приводы подач с конструктивными ограничениями
Шлицевые соединения валов, внутренние венцы редукторов винтов, зубчатые муфты рулевых механизмов
Шлицевые валы гидроцилиндров, внутренние венцы корпусов насосов, зубчатые передачи приводов
Почему зубодолбёжные станки покупают в «Инкор»?
Экспертиза в зубодолблении
Инженеры с опытом в нарезании внутренних венцов и шлицев помогут подобрать режимы долбления, тип долбяка, стратегию подачи — это критично для достижения класса 6–7 и минимизации износа инструмента.
Полный комплект оснастки
Поставляем долбяки из быстрорежущей стали и с твердосплавными пластинами, оправки под различные посадки, системы СОЖ, а также организуем заточку и переточку долбяков в сервисном центре.
Адаптация под РФ
Все станки поставляются с ЧПУ на русском языке, электросхемой под 380В/50Гц, руководством на русском и сервисной поддержкой в Перми с выездом по всей России.
Пусконаладка «под ключ»
Проводим обучение операторов и технологов, наладку первого изделия, составление управляющих программ, замеры точности — станок начинает работать с первого дня.
Частые вопросы о зубодолбёжных станках
В чём преимущество зубодолбления перед зубофрезерованием?
Зубодолбление — единственный метод для нарезания внутренних зубчатых венцов и шлицев. Также оно позволяет обрабатывать внешние колёса с конструктивными препятствиями (бурты, фланцы), куда не проходит червячная фреза. Для простых внешних колёс зубофрезерование производительнее, но зубодолбление универсальнее по геометрии.
Можно ли нарезать косозубые колёса на зубодолбёжном станке?
Да, но требуется станок с дифференциалом и возможностью наклона направляющих долбяка. При заказе уточните этот параметр — не все базовые модели поддерживают косозубое долбление. Наши инженеры проверят спецификацию под ваш чертёж.
Какой класс точности достижим на зубодолблении?
На современных станках с ЧПУ и качественном долбяке достигается класс 6–7 по ГОСТ 1643 для промышленных применений и класс 6 (под последующее шлифование) для ответственных узлов. Точность подтверждается протоколом испытаний с замером отклонений профиля и шага.
Как часто требуется заточка долбяка?
Стойкость долбяка зависит от материала заготовки, твёрдости, режима резания и типа покрытия. В среднем — 200–1000 деталей до переточки. Современные долбяки с твердосплавными пластинами или покрытиями (TiN, TiAlN) имеют стойкость в 3–5 раз выше. Мы помогаем подобрать оптимальный тип инструмента под вашу задачу.
Поставляете ли вы долбяки и оснастку?
Да, мы поставляем долбяки из быстрорежущей стали (Р6М5, Р18) и с твердосплавными пластинами, оправки под различные посадочные отверстия, системы СОЖ с фильтрацией.
Можно ли обрабатывать закалённые заготовки?
Зубодолбление предназначено для нарезания до закалки. Для финишной обработки закалённых внутренних венцов применяется зубошлифование или хонингование. Если требуется обработка после закалки — наши инженеры подберут комплексное решение: долбление + шлифование.
Есть ли лизинг на зубодолбёжные станки?
Да, мы сотрудничаем с ведущими лизинговыми компаниями РФ. Поможем оформить сделку с авансом от 10% и сроком до 5 лет. Для государственных предприятий — работа по 44-ФЗ и 223-ФЗ.
Как контролировать качество долбления в процессе?
Современные станки с ЧПУ имеют встроенные системы измерения: щупы для контроля профиля, датчики вибрации для мониторинга износа долбяка. Дополнительно можно использовать портативные профилометры и КИМ для выборочного контроля. Мы помогаем настроить систему контроля под ваши требования.
Можно ли автоматизировать загрузку заготовок?
Да, для серийного производства возможна интеграция робота-загрузчика или портального манипулятора. Особенно актуально для обработки внутренних венцов, где ручная загрузка затруднена. Мы помогаем подобрать и настроить систему автоматизации под ваш станок.
Нужен станок для нарезания внутренних зубьев или шлицев?
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит параметры детали (модуль, диаметр, тип зацепления, материал) и подготовит техническое предложение с расчётом режима долбления.
Зубодолбёжные станки с ЧПУ от ИНКОР
Компания ИНКОР поставляет зубодолбёжные станки с ЧПУ для нарезания внутренних зубчатых венцов, шлицевых соединений и колёс с конструктивными препятствиями (буртами, фланцами) из конструкционных, легированных и инструментальных сталей. Оборудование обеспечивает точность по классам 6–8 ГОСТ 1643 и работает с модулями от 0,15 до 20 мм и диаметрами заготовок до 2000 мм.
В каталоге представлены модели от проверенных производителей: компактные станки для приборостроения и автокомпонентов, средние — для промышленных редукторов и насосов, тяжёлые — для энергетики, судостроения и крупногабаритных передач. Все станки адаптированы под российские электросети (380В, 50 Гц), поставляются с русифицированным ЧПУ (FANUC 0i-MF или аналог), гарантией 24 месяца и сервисной поддержкой по всей России.
Мы помогаем подобрать оптимальное решение: анализируем чертёж детали, рассчитываем режимы долбления и стойкость долбяка, подбираем инструмент и оснастку, организуем пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Свяжитесь с инженером для технической консультации.
