Вертикальные фрезерные обрабатывающие центры с ЧПУ в Перми
Высокопроизводительные вертикальные обрабатывающие центры для точной обработки плоских и корпусных деталей: фрезерование, сверление, растачивание, нарезание резьбы, 3D-обработка. Стол от 500 до 2500 мм, конус BT/BBT/HSK, мощность до 22 кВт, частота вращения до 24 000 об/мин. Гарантия, сервис, пусконаладка.
Вертикальные фрезерные обрабатывающие центры в компании «ИНКОР»
Вертикальные фрезерные обрабатывающие центры (ВФОб) — это высокопроизводительное оборудование с числовым программным управлением для точной обработки плоских, фасонных и корпусных деталей из сталей, чугунов, титановых и цветных сплавов. Шпиндель расположен вертикально, что обеспечивает максимальную жёсткость системы СПИД («Станок-Приспособление-Инструмент-Деталь») и удобство обслуживания.
В каталоге компании «ИНКОР» представлены более 30 моделей вертикальных фрезерных центров с рабочим столом от 500 до 2500 мм, конусом шпинделя BT-40 и BT-50, мощностью от 5,5 до 22 кВт. Мы поставляем оборудование ведущих производителей из Китая, Тайваня, Южной Кореи и Италии для предприятий Перми и Пермского края.

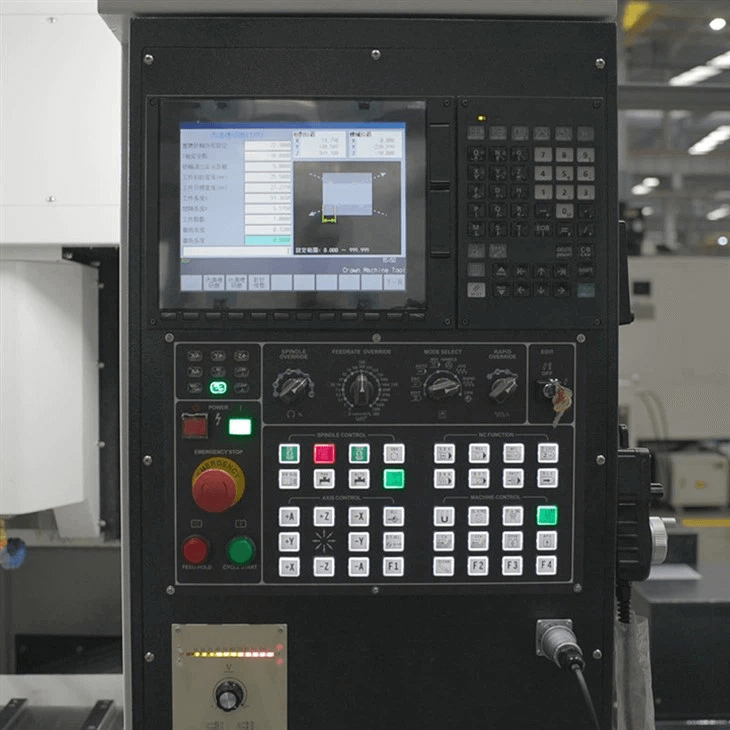

Конструкция вертикального центра: жесткая цельнолитая станина, рабочий стол с прецизионными Т-образными пазами, шпиндельная бабка с главным приводом, система автоматической смены инструмента (АСИ) и современная система ЧПУ (Fanuc, Siemens, Heidenhain, Mitsubishi, SYNTEC, HNC, GSK). Шпиндель перемещается по оси Z, стол — по осям X и Y, что гарантирует высокую точность и повторяемость обработки.
Почему выбирают вертикальные фрезерные центры
Высокая производительность
Скорость быстрых перемещений достигает 48 м/мин, а частота вращения шпинделя — до 24 000 об/мин. Комплексная автоматизация позволяет выполнять механообработку в 3–5 раз быстрее по сравнению с универсальным оборудованием.
Высокая точность обработки
Жесткая цельнолитая конструкция станины эффективно гасит вибрации, а прецизионные шарико-винтовые передачи (ШВП) гарантируют точность позиционирования ±0,005 мм и повторяемость ±0,003 мм.
Автоматизация производства
Минимизация участия оператора за счет АСИ (20-40 позиций), подачи СОЖ под высоким давлением через шпиндель и автоматического конвейера удаления стружки.
Универсальность применения
Возможность интеграции поворотного или наклонно-поворотного стола (схемы 3+2 и 4+1) позволяет осуществлять непрерывную многостороннюю обработку заготовок за один установ.
Как выбрать вертикальный фрезерный обрабатывающий центр
При подборе оптимальной конфигурации рекомендуется ориентироваться на следующие ключевые технологические параметры:
- Габариты заготовок: Перемещения по осям и площадь стола должны превышать габариты детали с оснасткой на 20–30%. Мелкие (до 500 мм) — стол 700×400 мм; средние (500–1000 мм) — 1000–1400 мм; крупные (свыше 1000 мм) — 1500–2500 мм.
- Тип привода шпинделя: Механический с редуктором (для тяжелого резания), ременной (демпфирование вибраций), прямой привод или мотор-шпиндель (для высокоскоростной чистовой обработки до 24 000 об/мин).
- Интерфейс шпинделя: BT/SK-40 для средненагруженной скоростной обработки; BT/SK-50 для силового фрезерования титана и нержавейки; BBT (двухконтактный) для минимизации осевого смещения; HSK для высокооборотистых шпинделей.
- Мощность главного привода: 7,5–11 кВт для легкого фрезерования; 11–15 кВт для средних нагрузок; 15–22 кВт и выше для тяжелой силовой обдирки и растачивания.
- Емкость магазина АСИ: 20–24 позиции для простых операций; 30–40 для сложных многооперационных деталей; 60–120 (цепного типа) для массового производства.
- Технологические опции: Поворотный стол (4-я ось), индексируемый стол (3+2 / 4+1), подача СОЖ через шпиндель (20–70 бар), измерительные щупы инструмента и детали (Renishaw / Blum).
Система охлаждения инструмента
Для отвода тепла используется смазочно-охлаждающая жидкость (СОЖ). Самым эффективным способом признана подача жидкости через шпиндель под давлением 20-70 бар. Это обеспечивает точечный термоотвод непосредственно в зону резания и принудительный гидросмыв стружки, что предотвращает ее пакетирование в глухих карманах, увеличивает стойкость инструмента в 2-3 раза и является обязательным условием для производительной обработки вязких нержавеющих сталей и титана.
Конструктивные особенности
Главным отличием вертикального центра является перемещение шпиндельной бабки по направляющим колонны (ось Z), в то время как направляющие крестового стола (оси X и Y) опираются непосредственно на массивную станину. Такая архитектура обеспечивает максимальную жесткость технологической системы и прецизионную точность обработки.
Инструментальный магазин и расширение возможностей
Револьверный или карусельный магазин может быть расположен вертикально или горизонтально (20-40 инструментов). При необходимости большего количества позиций он заменяется на высокоемкий ленточный (конвейерный) тип на 60-120 позиций, что позволяет хранить весь парк инструмента без ручной переналадки.

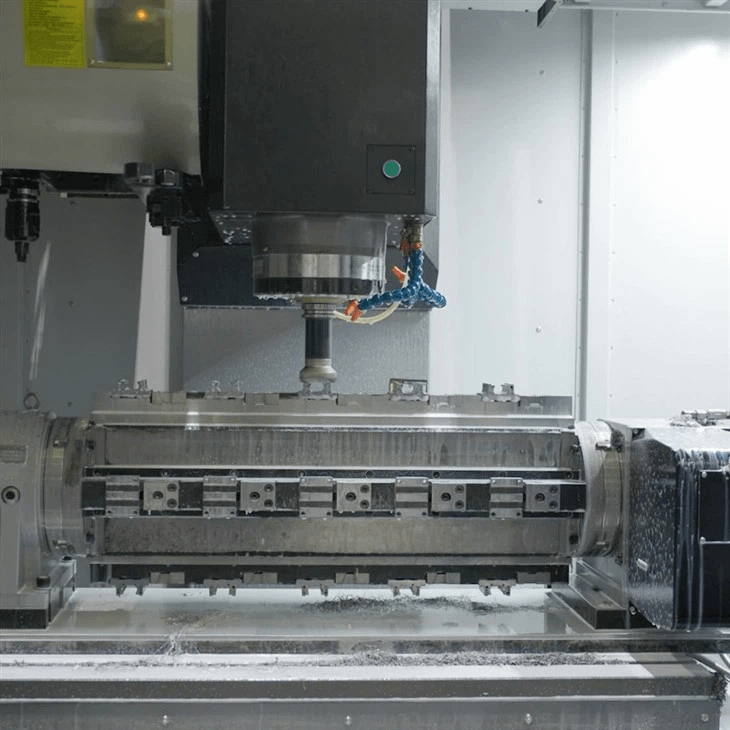

Интеграция двухосевого наклонно-поворотного стола позволяет выполнять высокоточную 5-стороннюю обработку (схемы 3+2 и 4+1). Поворотные оси используются для наклона заготовки под нужным углом с последующей жесткой фиксацией тормозами, что гарантирует максимальную жесткость, упрощает программирование и исключает погрешности повторного базирования.
Области применения вертикальных фрезерных центров
Корпусные детали, защитные крышки, фланцы, кронштейны, технологические плиты, основания и элементы редукторов
Блоки цилиндров, головки блоков (ГБЦ), опорные кронштейны, элементы подвески и корпуса КПП
Матрицы, пуансоны, литьевые формы для пластмасс и цветных сплавов, штампы для холодной и горячей высадки
Лопатки турбин, элементы силового набора, рамы, кронштейны и узлы систем управления (в режиме 3+2 / 4+1)
Корпуса диагностической аппаратуры, элементы хирургического инструментария, ортопедические компоненты и имплантаты
Защитные корпуса приборов, радиаторы охлаждения, базовые панели, элементы точной механики и оптические держатели
Сервисные услуги ИНКОР
Подбор и поставка
Подберём оптимальную модель под ваши задачи и бюджет. Поставка оборудования ведущих производителей с полным пакетом документов.
Оснастка и запчасти
Инструмент, оснастка, запасные части со склада в Перми. Единый поставщик станка и инструмента — удобство и гарантия.
Пусконаладка и обучение
Монтаж, наладка, ввод в эксплуатацию. Обучение персонала программированию ЧПУ и работе на оборудовании.
Гарантийное обслуживание
Официальная гарантия 24 месяца. Собственная сервисная служба с оперативным выездом инженеров по всей России.
Постгарантийный сервис
Диагностика, аварийный ремонт, модернизация. Собственный склад запчастей и инструмента в Перми для оперативного реагирования.
Внедрение технологии
Разработка технологических процессов, написание управляющих программ, оптимизация режимов резания под ваши материалы.
Частые вопросы о вертикальных фрезерных центрах
Чем отличается вертикальный фрезерный обрабатывающий центр от горизонтального?
В вертикальных центрах (VMC) ось шпинделя ориентирована вертикально, а формообразующие перемещения выполняются крестовым столом в горизонтальной плоскости. Такая компоновка обеспечивает жесткую опору стола непосредственно на станину и удобство при базировании плоских заготовок. В горизонтальных центрах (HMC) шпиндель расположен горизонтально, что в сочетании с поворотным столом гарантирует автоматический гравитационный отвод стружки и прецизионную многостороннюю обработку тяжелых корпусных деталей.
Как выбрать вертикальный фрезерный центр по размеру стола?
Размер зеркала стола и расходы по осям определяют предельные габариты заготовок с обязательным учетом размеров технологической оснастки (тисков, поворотных столов). Для мелких деталей (до 500 мм) применяются столы от 700×400 мм. Для средних (500–1000 мм) оптимальны столы длиной 1000–1400 мм. Для крупногабаритных деталей (свыше 1000 мм) требуются станки со столами от 1500 до 2500 мм.
Какой конус шпинделя выбрать: BT, BBT, SK или HSK?
BT / SK (40): Промышленный стандарт для скоростной и средненагруженной обработки на оборотах до 12 000–15 000 об/мин. BT / SK (50): Массивные оправки для тяжелого силового фрезерования чугунов, нержавейки и титана. BBT: Двухконтактный конус для минимизации осевого смещения при высоких радиальных нагрузках. HSK: Прецизионный полый конус с идеальной динамической балансировкой для высокоскоростной чистовой обработки (ВСО) на мотор-шпинделях.
Какая мощность шпинделя нужна для обработки стали?
7,5–11 кВт: Оптимально для чистовых высокодинамичных переходов и легкого фрезерования. 11–15 кВт: Стандарт для средних нагрузок в общем машиностроении. 15–22 кВт и выше: Необходима для тяжелой силовой обдирки, черновой обработки высокопрочных сталей, жаропрочных сплавов и работы крупными фрезерными головками.
Зачем нужна подача СОЖ через шпиндель?
Подача СОЖ через внутренние каналы шпинделя и инструмента под высоким давлением (20–70 бар) обеспечивает точечный термоотвод непосредственно в зону резания и принудительный гидросмыв стружки. Это предотвращает пакетирование стружки в глубоких отверстиях, увеличивает стойкость режущих кромок в 2–3 раза и является обязательным условием для производительной обработки вязких нержавеющих сталей и титана.
Сколько инструментов должно быть в магазине вертикального центра?
20–24 позиции: Базовые магазины барабанного типа для простых фрезерно-сверлильных операций. 30–40 позиций: Оптимально для комплексной обработки сложных многооперационных деталей. 60–120 позиций: Высокоемкие магазины цепного (конвейерного) типа для крупносерийных производств с широкой номенклатурой, позволяющие хранить весь парк инструмента (включая дублеры) без ручной переналадки.
Нужен ли поворотный или наклонно-поворотный стол для вертикального фрезерного центра?
Интеграция дополнительных осей существенно расширяет кинематику базового 3-осевого станка. Накладной поворотный стол (4-я ось): Позволяет осуществлять вращение заготовки для последовательного фрезерования боковых поверхностей. Двухосевой наклонно-поворотный стол (индексируемая обработка 3+2 и 4+1): Оптимальное решение для высокоточной 5-сторонней обработки корпусных деталей, пресс-форм и штамповой оснастки за один установ. Поворотные оси используются для наклона заготовки под нужным углом, который жестко фиксируется тормозами, а само резание выполняется по трем линейным осям (3+2) или с подключением четвертой непрерывной оси (4+1).
Подберём вертикальный фрезерный центр под ваши задачи
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит параметры деталей (габариты, материал, точность, сложность контура, объёмы) и подготовит коммерческое предложение с расчётом оптимальной модели.
Вертикальные фрезерные обрабатывающие центры с ЧПУ в Перми от компании «ИНКОР»
Компания «ИНКОР» осуществляет поставки высокотехнологичных вертикальных фрезерных обрабатывающих центров с ЧПУ по всей территории России. Оборудование предназначено для высокоточной черновой и чистовой обработки плоских, фасонных и корпусных деталей из сталей, чугунов, цветных металлов и специализированных сплавов. Функционал станков позволяет эффективно выполнять полный спектр фрезерных и сверлильно-расточных операций: обработку плоскостей, уступов, пазов, сложных пространственных 3D-поверхностей, а также координатное растачивание, зенкерование и резьбонарезание за один установ заготовки.
Инженерно-технологический отдел компании «ИНКОР» помогает подобрать оптимальное производственное решение: мы проводим детальный аудит чертежей и технического задания (анализируем габариты, материалы, требования к точности, сложность контура и годовую программу выпуска), рассчитываем необходимую конфигурацию станка с оптимальным размером стола и ходами по осям, комплектуем оборудование станочной оснасткой и режущим инструментом (фрезами, оправками, патронами, тисками). Наша сервисная служба выполняет полный цикл пусконаладочных работ (ПНР) на предприятии заказчика и проводит подробный технический инструктаж персонала.
Возможна поставка в лизинг с авансом от 10%. Подобрать вертикальные фрезерные обрабатывающие центры, дополнительную оснастку и запчасти к ним можно в нашем каталоге. Информацию по ценам, доставке и пусконаладочным работам можно узнать у наших менеджеров по телефону 8 (800) 511-30-01 или по электронной почте info@in-core.ru.
