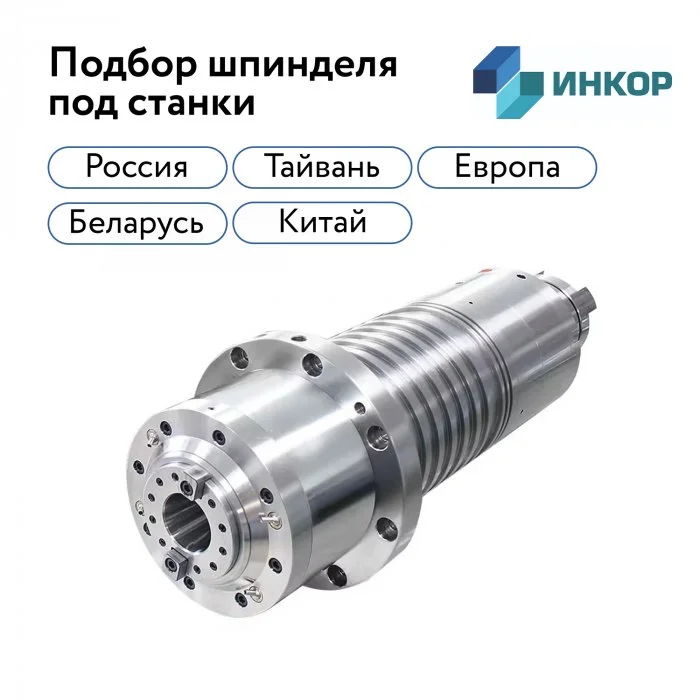

Шпиндели для станков с ЧПУ в Перми
Оригинальные и восстановленные шпиндельные узлы для токарных и фрезерных обрабатывающих центров. Механические шпиндели, мотор-шпиндели, картриджи шпинделя с воздушным и жидкостным охлаждением. Диагностика, подбор по серийному номеру, профессиональная замена и балансировка. Гарантия 24 месяца.
Шпиндельные узлы в компании «ИНКОР» в Перми
Компания «ИНКОР» поставляет шпиндели и шпиндельные узлы для станков с ЧПУ — критически важные компоненты, определяющие точность, производительность и качество обработки. Шпиндель — это «сердце» любого металлообрабатывающего станка, и его состояние напрямую влияет на шероховатость поверхности, допуски размеров и стабильность производственного процесса.
Мы предлагаем как новые оригинальные шпиндели от производителей станков, так и профессионально восстановленные шпиндельные узлы с гарантией качества. Подбор осуществляется по серийному номеру станка, что гарантирует 100% совместимость. Наши специалисты выполняют полный цикл работ: диагностику неисправности, демонтаж старого шпинделя, установку нового, балансировку, настройку системы охлаждения и смазки, тестирование и калибровку.
Типы шпинделей для станков с ЧПУ
Шпиндели классифицируются по конструкции, типу привода и системе охлаждения. Выбор зависит от назначения станка и требований к обработке.
| Тип шпинделя | Конструкция и особенности | Диапазон скоростей | Применение |
|---|---|---|---|
| Механический шпиндель | Привод от отдельного двигателя через ременную передачу или муфту. Простая конструкция, легкое обслуживание. | 100–12 000 об/мин | Токарные станки, универсальные фрезерные станки, тяжелое точение и фрезерование |
| Мотор-шпиндель (встроенный двигатель) | Ротор двигателя является валом шпинделя. Отсутствие механических передач, минимальная вибрация, высокая точность. | 500–40 000 об/мин | Высокоскоростные обрабатывающие центры, чистовая обработка, производство пресс-форм |
| Картридж шпинделя | Шпиндель в сборе с подшипниками и системой охлаждения в едином корпусе. Быстрая замена, модульная конструкция. | 100–20 000 об/мин | Обрабатывающие центры, портальные станки, специализированное оборудование |
| Шпиндель с жидкостным охлаждением | Система циркуляции охлаждающей жидкости через корпус шпинделя. Эффективный отвод тепла при длительной работе. | 500–30 000 об/мин | Высокоскоростная обработка, длительные циклы, прецизионное фрезерование |
| Шпиндель с воздушным охлаждением | Охлаждение потоком воздуха через специальные каналы. Простая конструкция, минимальное обслуживание. | 100–15 000 об/мин | Токарные станки, универсальные фрезерные станки, средние скорости обработки |
Признаки износа шпинделя: когда требуется замена
Повышенное биение и вибрация
Износ подшипников шпинделя приводит к увеличению радиального и осевого биения, что ухудшает качество обработки.
- Биение более 5–10 мкм
- Вибрация на высоких оборотах
- Ухудшение шероховатости поверхности
- Нестабильность размеров деталей
Перегрев шпинделя
Температура корпуса шпинделя превышает норму (более 60–70°C), что указывает на проблемы с охлаждением или трением.
- Температура выше 70°C
- Снижение эффективности охлаждения
- Засорение каналов СОЖ
- Износ уплотнений и утечки
Шум и посторонние звуки
Гул, скрежет или стук при работе шпинделя свидетельствуют о повреждении подшипников или дисбалансе.
- Гул на определенных оборотах
- Металлический скрежет
- Стук при разгоне/торможении
- Неравномерная работа двигателя
Снижение мощности и крутящего момента
Шпиндель не развивает паспортную мощность, проскальзывает под нагрузкой, не держит обороты при резании.
- Падение мощности на 20% и более
- Проскальзывание под нагрузкой
- Нестабильность оборотов
- Износ муфт или ремней привода
Ошибки системы ЧПУ
Система ЧПУ выдает ошибки по шпинделю: перегрузка двигателя, потеря сигнала энкодера, сбой датчиков скорости.
- Ошибки перегрузки двигателя
- Потеря сигнала энкодера
- Сбой датчиков позиционирования
- Ошибки ориентации шпинделя
Утечки смазки и СОЖ
Появление масла или охлаждающей жидкости на корпусе шпинделя указывает на износ уплотнений и сальников.
- Утечки масла из подшипников
- Протечки СОЖ через уплотнения
- Загрязнение рабочей зоны
- Снижение уровня смазки
Для каких станков поставляем шпиндели
Шпиндели с механическим приводом, воздушным охлаждением, мощностью 5–30 кВт, скоростями до 6000 об/мин
Мотор-шпиндели и картриджи с жидкостным охлаждением, скоростями 8000–20 000 об/мин, точностью ±2 мкм
Мощные шпиндели для тяжелого фрезерования, с конусами ISO 40/50, скоростями до 12 000 об/мин
Высокоскоростные шпиндели для обработки крупногабаритных деталей, скоростями до 24 000 об/мин
Прецизионные мотор-шпиндели для комплексной обработки, скоростями до 30 000 об/мин, точностью ±1 мкм
Шпиндели для шлифовальных, электроэрозионных станков, станков глубокого сверления и хонингования
Подбор и замена шпинделя: как мы работаем
Для точного подбора шпинделя нам необходимо знать: модель и серийный номер станка, тип шпинделя (механический, мотор-шпиндель, картридж), конус инструментального отверстия (ISO 40, ISO 50, HSK, BT), максимальную скорость вращения и систему охлаждения (воздушная, жидкостная).
Процесс замены шпинделя включает: диагностику неисправности (измерение биения, температуры, вибрации), демонтаж старого шпинделя с соблюдением технологии, очистку посадочных мест, установку нового шпинделя, подключение систем охлаждения и смазки, балансировку, настройку системы ЧПУ и тестирование на рабочих режимах. После замены мы проводим контрольную обработку тестовой детали для подтверждения точности и качества.
Условия поставки и замены шпинделей
- Поставка оригинальных новых шпинделей
- Профессионально восстановленные шпиндели с гарантией
- Подбор по серийному номеру станка (100% совместимость)
- Диагностика неисправности перед заменой
- Профессиональный демонтаж и монтаж
- Балансировка шпинделя на стенде
- Настройка системы охлаждения и смазки
- Калибровка и тестирование после установки
- Гарантия 24 месяца на шпиндель и работы
- Выезд сервисных инженеров по всей России
Частые вопросы о шпинделях для станков с ЧПУ
Как понять, что шпиндель требует замены, а не ремонта?
Решение о замене или ремонте шпинделя принимается после профессиональной диагностики. Замена требуется, если: износ подшипников критический (биение более 10–15 мкм), поврежден вал шпинделя (трещины, деформация), выработаны посадочные места подшипников, стоимость ремонта превышает 60–70% стоимости нового шпинделя. Ремонт целесообразен при незначительном износе подшипников, проблемах с уплотнениями или системой охлаждения. Наши специалисты проводят комплексную диагностику и рекомендуют оптимальное решение с учетом стоимости и сроков.
Чем отличается мотор-шпиндель от механического?
Механический шпиндель приводится в движение от отдельного электродвигателя через ременную передачу или муфту. Это простая, надежная конструкция, но она имеет ограничения по максимальной скорости (обычно до 12 000 об/мин) и создает вибрацию от передачи. Мотор-шпиндель (встроенный двигатель) имеет ротор двигателя, который является валом шпинделя. Отсутствие механических передач обеспечивает минимальную вибрацию, высокую точность и возможность достижения скоростей до 40 000 об/мин. Мотор-шпиндели дороже, но незаменимы для высокоскоростной и прецизионной обработки.
Сколько времени занимает замена шпинделя?
Время замены шпинделя зависит от типа станка и конструкции шпиндельного узла. Замена картриджа шпинделя (модульная конструкция) занимает 4–8 часов: демонтаж старого картриджа, очистка посадочных мест, установка нового, подключение систем, тестирование. Замена шпинделя в сборе с разборкой шпиндельной бабки требует 1–2 дня: необходимо разобрать бабку, заменить подшипники и уплотнения, собрать, отбалансировать и настроить. Для сложных мотор-шпинделей время может увеличиться до 2–3 дней. Мы всегда согласовываем график работ, чтобы минимизировать простой вашего производства.
Что такое балансировка шпинделя и зачем она нужна?
Балансировка шпинделя — это процесс устранения дисбаланса вращающихся масс (ротора, подшипников, инструментального конуса) для минимизации вибрации. Дисбаланс вызывает вибрацию, которая ухудшает качество обработки (шероховатость, волнистость поверхности), ускоряет износ подшипников и может привести к разрушению шпинделя. Балансировка выполняется на специальном стенде с измерением вибрации и добавлением балансировочных грузов. Для высокоскоростных шпинделей (более 10 000 об/мин) балансировка обязательна и должна выполняться с точностью до 0,5–1 г·мм.
Есть ли гарантия на установленные шпиндели?
Да, на все шпиндели, поставленные и установленные компанией «ИНКОР», предоставляется гарантия 24 месяца с момента ввода в эксплуатацию. Гарантия распространяется на производственные дефекты шпинделя, качество подшипников и уплотнений, а также на качество выполненных работ по установке и настройке. В случае выхода шпинделя из строя в гарантийный период мы бесплатно заменим его или выполним ремонт. Для получения гарантии важно соблюдать условия эксплуатации: регулярное техническое обслуживание, использование рекомендованных смазочных материалов и СОЖ, контроль температуры и вибрации.
Можно ли восстановить старый шпиндель вместо покупки нового?
Да, профессиональное восстановление шпинделя — это экономически выгодная альтернатива покупке нового. Восстановление включает: полную разборку, дефектовку всех компонентов, замену изношенных подшипников на новые (обычно SKF, FAG, NSK), замену уплотнений и сальников, очистку и промывку каналов охлаждения, проверку и при необходимости шлифовку посадочных мест, сборку с соблюдением технологии, балансировку и тестирование. Стоимость восстановления обычно составляет 40–60% от стоимости нового шпинделя, а срок службы восстановленного шпинделя при правильной эксплуатации сопоставим с новым. Мы предоставляем гарантию 24 месяца на восстановленные шпиндели.
Нужен шпиндель для станка с ЧПУ?
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит модель станка и тип шпинделя, и подготовит коммерческое предложение с указанием стоимости нового или восстановленного шпинделя, сроков поставки и установки.
Шпиндели для станков с ЧПУ в Перми от компании «ИНКОР»
Компания «ИНКОР» поставляет шпиндели и шпиндельные узлы для станков с ЧПУ в Перми — критически важные компоненты, определяющие точность и производительность металлообработки. В каталоге представлены оригинальные новые шпиндели от производителей станков и профессионально восстановленные шпиндельные узлы с гарантией качества 12 месяцев. Мы работаем со всеми типами шпинделей: механические с ременным приводом, мотор-шпиндели (встроенный двигатель), картриджи шпинделя, шпиндели с воздушным и жидкостным охлаждением.
Шпиндели поставляются для всех типов станков с ЧПУ: токарных станков, вертикальных и горизонтальных обрабатывающих центров, портальных станков, 5-осевых обрабатывающих центров, специализированного оборудования (шлифовальные, электроэрозионные, глубокое сверление). Диапазон скоростей от 100 до 40 000 об/мин, мощность от 5 до 30 кВт, точность биения ±2 мкм. Подбор шпинделя осуществляется по серийному номеру станка, что гарантирует 100% совместимость. Основные конусы инструментального отверстия: ISO 40, ISO 50, HSK, BT.
Компания «ИНКОР» обеспечивает полный цикл работ: от диагностики неисправности шпинделя (измерение биения, температуры, вибрации) до профессиональной замены, включающей демонтаж, очистку посадочных мест, установку нового шпинделя, подключение систем охлаждения и смазки, балансировку, настройку системы ЧПУ и тестирование на рабочих режимах. Официальная гарантия 12 месяцев на шпиндель и выполненные работы, собственная сервисная служба с выездом инженеров по всей России. Для постоянных клиентов предлагаем создание резервного склада шпинделей для минимизации времени простоя оборудования. Оставьте заявку — наши специалисты подготовят персональное коммерческое предложение для вашего производства.
