Компоновку различают по направлению смыкания пресс-формы. Тип привода выбирают отдельно: вертикальная машина, как и горизонтальная, может иметь гидравлический, электрический или гибридный привод.

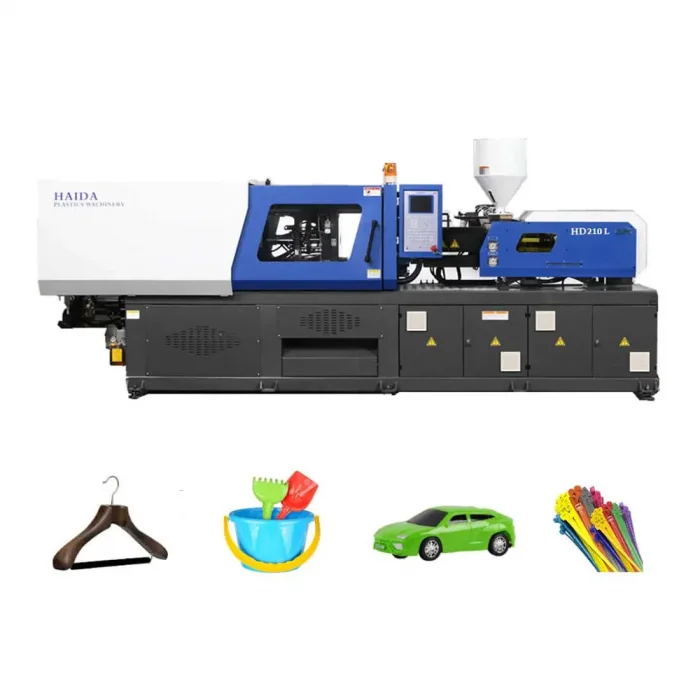

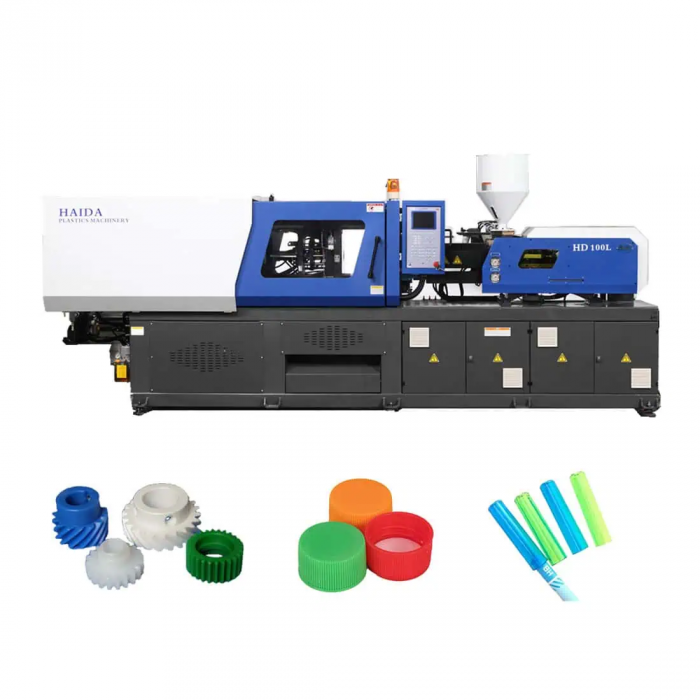

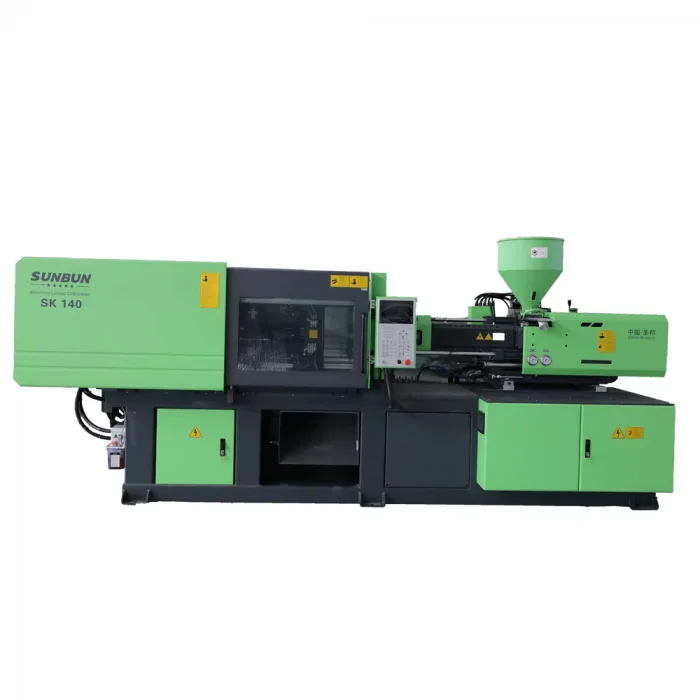

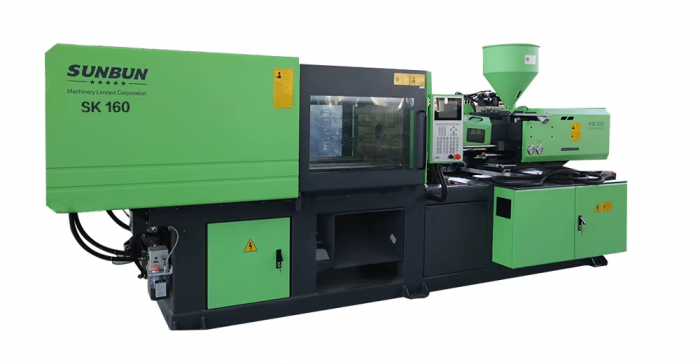

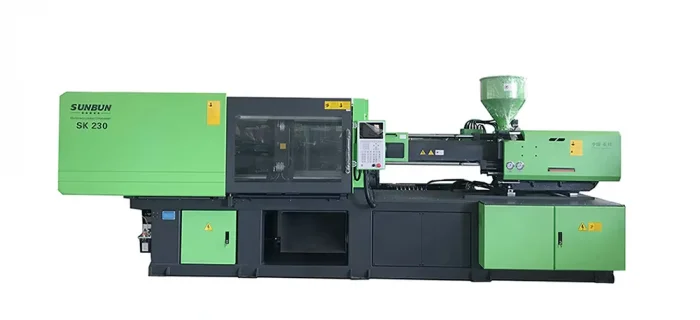

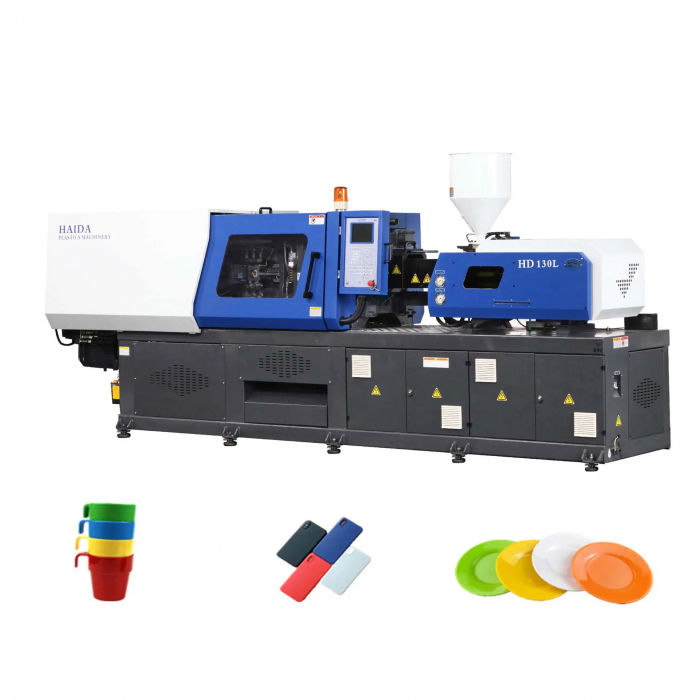

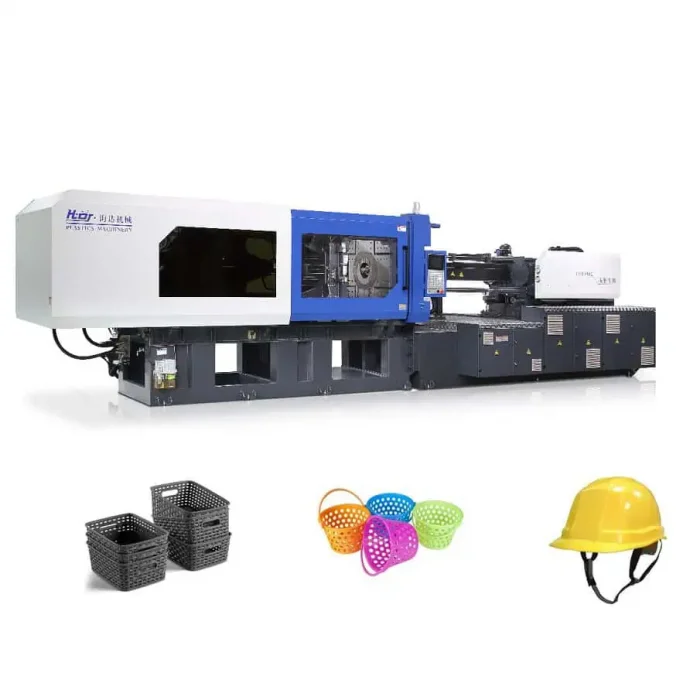

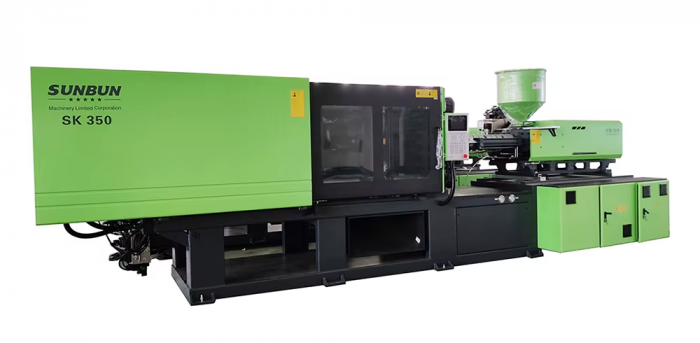

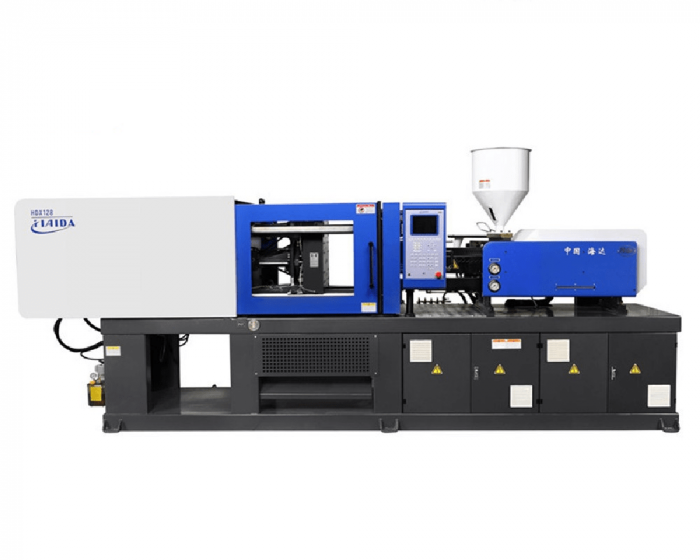

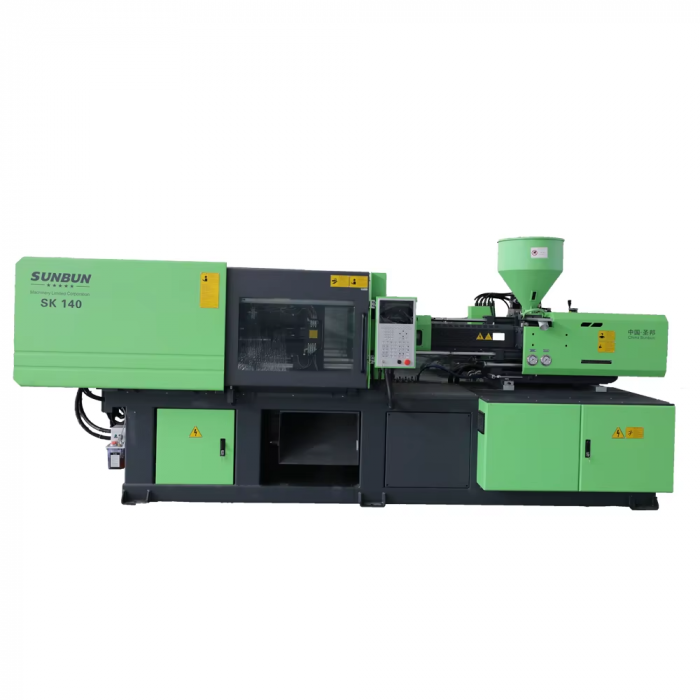

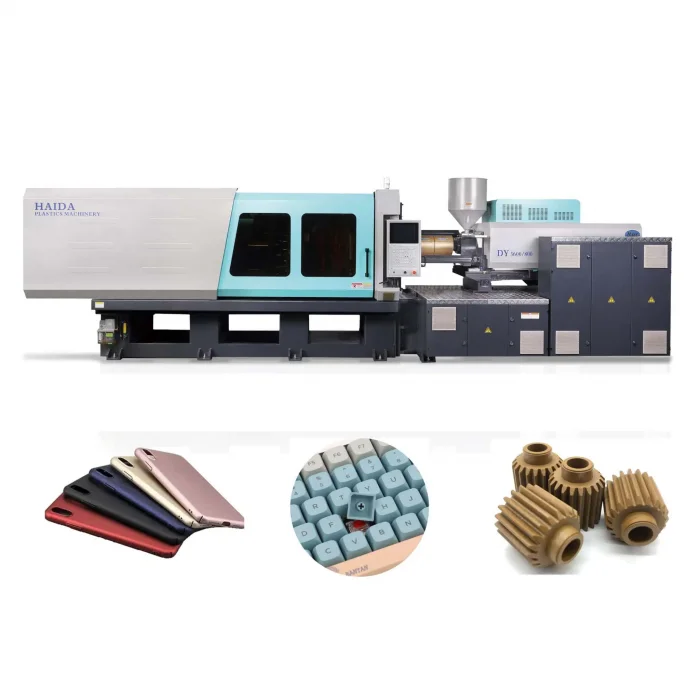

Горизонтальные ТПА
Пресс-форма смыкается и раскрывается по горизонтали. После раскрытия деталь снимает робот или выталкиватели сбрасывают её в приёмную зону, если это допускает конструкция изделия и формы.
Типичные задачи: серийное литьё корпусов, крышек, контейнеров, фитингов и автомобильных деталей.
Пример: производство пластикового корпуса прибора. После охлаждения робот извлекает корпус, а машина начинает следующий цикл.
При подборе: проверяют усилие смыкания, объём впрыска, размеры формы, ход раскрытия и способ извлечения детали.
Вертикальные ТПА
Пресс-форма смыкается и раскрывается по вертикали. Закладные элементы размещают в нижней полуформе и фиксируют перед впрыском: вокруг них формуется пластиковая часть изделия.
Типичные задачи: литьё вилок и разъёмов с контактами, корпусов датчиков и деталей с металлическими втулками.
Пример: изготовление электрической вилки. Контакты устанавливают в форму, затем отливают изолирующий корпус.
Варианты: неподвижный, выдвижной или поворотный стол. Подвижные столы выносят позицию загрузки вставок из зоны смыкания; возможность совмещения загрузки с литьём зависит от исполнения машины и её защитных устройств.
Как выбрать компоновку? Для серийного литья без вставок обычно рассматривают горизонтальный ТПА. Если нужно регулярно устанавливать контакты, втулки или другие закладные элементы — вертикальный. Литьё со вставками возможно и на горизонтальных машинах: выбор определяют пресс-форма, фиксация вставок и автоматизация. У вертикального ТПА узел впрыска может располагаться вертикально или горизонтально.
