Протяжные станки для зубообработки с ЧПУ: высокоскоростное нарезание шлицев и зубьев
Оборудование для массового производства шлицевых валов, внутренних венцов и зубчатых колёс методом протягивания. Производительность до 300 деталей/час, модуль 1–8 мм, шероховатость Ra 0.4–0.8. Точность по классу 6–8 ГОСТ. Гарантия, сервис, доставка по России.

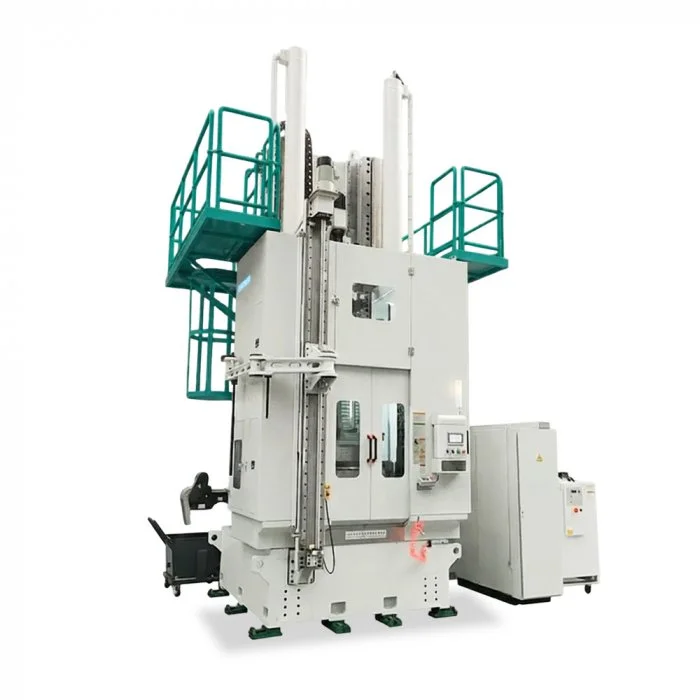

Что такое протяжной станок для зубообработки?
Протяжной станок — специализированное оборудование для нарезания шлицевых соединений, внутренних венцов и зубчатых колёс методом протягивания: многозубый инструмент (протяжка) последовательно снимает припуск за один проход, формируя готовый профиль.
Установка заготовки
Крепление в патрон или на оправку, базирование по торцу и отверстию
Протягивание
Один рабочий ход протяжки формирует готовый профиль шлица или зуба
Контроль и выгрузка
Автоматическая проверка размеров, выгрузка готовой детали, загрузка следующей
✓ Высокая производительность • Минимальная шероховатость • Стабильность размеров в серии
Как выбрать протяжной станок для зубообработки: ключевые параметры
Тип обработки: внутренние или внешние шлицы
Протяжка — оптимальный метод для массового производства внутренних шлицевых отверстий и внешних шлицевых валов. Для внутренних венцов требуется вертикальная компоновка, для валов — горизонтальная.
Рекомендация: определите приоритетную номенклатуру (валы или отверстия) — от этого зависит компоновка станка и тип оснастки.
Модуль и длина протяжки
Зубопротяжные станки работают с модулями 1–8 мм и длиной обработки до 500 мм. Для мелких модулей (1–3 мм) важна точность изготовления протяжки, для крупных (5–8 мм) — мощность привода и жёсткость станины.
Рекомендация: выбирайте станок с запасом 20–30 % по усилию протяжки — это обеспечит стабильность при обработке твёрдых материалов и продлит ресурс инструмента.
Производительность и автоматизация
Ключевое преимущество протяжки — высокая скорость: один проход формирует готовый профиль. Современные станки с ЧПУ и автоматической загрузкой обеспечивают до 300 деталей/час при стабильном качестве.
Рекомендация: для массового производства выбирайте модель с автоматической загрузкой/выгрузкой и системой контроля размеров в процессе — это окупается за 6–12 месяцев.
Система ЧПУ и контроль качества
Современные станки оснащаются ЧПУ FANUC, Siemens с функциями: автоматическая компенсация износа протяжки, контроль усилия протягивания, интеграция с измерительными системами для 100% контроля.
Рекомендация: для ответственных применений (автопром, авиация) выбирайте станок с встроенным контролем размеров и возможностью интеграции в линию 100% контроля.
Типы протяжных станков для зубообработки в каталоге ИНКОР
| Параметр | Вертикальные (для отверстий) | Горизонтальные (для валов) | Универсальные |
|---|---|---|---|
| Тип заготовки | Внутренние шлицы, венцы | Шлицевые валы, внешние зубья | Оба типа (со сменной оснасткой) |
| Модуль нарезания | 1–6 мм | 2–8 мм | 1–6 мм |
| Макс. длина обработки | до 300 мм | до 500 мм | до 300 мм |
| Усилие протяжки | 10–50 тонн | 20–100 тонн | 10–50 тонн |
| Производительность | до 200 дет./час | до 300 дет./час | до 150 дет./час |
| Применение | Корпуса редукторов, ступицы, фланцы | Валы КПП, приводы, насосы | Мелкосерийное производство, опытные образцы |
Области применения протяжных станков для зубообработки
Шлицевые валы КПП, ступицы синхронизаторов, внутренние венцы корпусов редукторов, шлицы приводов
Шлицевые валы гидроцилиндров, внутренние венцы корпусов насосов, шлицы приводов распределителей
Шлицевые соединения валов насосов, внутренние венцы корпусов, зубчатые муфты привода
Высокоточные шлицевые соединения приводов систем управления, зубчатые передачи спецназначения
Шлицевые валы приводов навесного оборудования, внутренние венцы редукторов, зубчатые муфты
Шлицевые валы редукторов дрелей, шуруповёртов, перфораторов, внутренние венцы корпусов
Почему протяжные станки для зубообработки покупают в «Инкор»?
Экспертиза в протяжке зубьев
Инженеры с опытом в нарезании шлицев и зубьев методом протяжки помогут подобрать режимы, тип протяжки, стратегию подачи — это критично для достижения класса 6–7 и максимальной стойкости дорогостоящего инструмента.
Полный комплект оснастки
Поставляем протяжки из быстрорежущей стали и с твердосплавными пластинами, оправки, системы СОЖ повышенной мощности, а также организуем заточку и переточку протяжек в сервисном центре.
Адаптация под РФ
Все станки поставляются с ЧПУ на русском языке, электросхемой под 380В/50Гц, руководством на русском и сервисной поддержкой в Перми с выездом по всей России.
Пусконаладка «под ключ»
Проводим обучение операторов и технологов, наладку первого изделия, составление управляющих программ, замеры точности — станок начинает работать с первого дня.
Частые вопросы о протяжных станках для зубообработки
В чём преимущество протяжки перед другими методами нарезания шлицев?
Протяжка — самый производительный метод для массового производства шлицев и зубьев: один проход формирует готовый профиль с минимальной шероховатостью (Ra 0.4–0.8), без необходимости дообработки. Для мелкосерийного производства эффективнее фрезерование или долбление, но для тиражей от 1000 шт./мес. протяжка окупается за счёт скорости и стабильности.
Можно ли нарезать косозубые шлицы на протяжном станке?
Да, но требуется специальная косозубая протяжка и станок с возможностью поворота заготовки или инструмента. При заказе уточните этот параметр — не все базовые модели поддерживают косозубое протягивание. Наши инженеры проверят спецификацию под ваш чертёж.
Какой класс точности достижим на зубопротяжке?
На современных станках с ЧПУ, качественной протяжке и правильной технологии достигается класс 6–7 по ГОСТ 1643 для промышленных применений (автопром, гидравлика) и класс 6 (под последующую термообработку) для ответственных узлов. Точность подтверждается протоколом испытаний с замером отклонений профиля и шага.
Как часто требуется заточка протяжки?
Стойкость протяжки зависит от материала заготовки, твёрдости, режима резания и типа покрытия. В среднем — 1000–5000 деталей до переточки для модуля 2–5 мм. Протяжки с твердосплавными пластинами или покрытиями (TiN, TiAlN) имеют стойкость в 3–5 раз выше. Мы помогаем подобрать оптимальный тип инструмента под вашу задачу.
Поставляете ли вы протяжки и оснастку?
Да, мы поставляем протяжки из быстрорежущей стали (Р6М5, Р18) и с твердосплавными пластинами, оправки под различные посадки, системы СОЖ с фильтрацией. Организуем заточку, переточку и балансировку протяжек в сервисном центре.
Можно ли обрабатывать закалённые заготовки?
Протяжка предназначена для нарезания до закалки. Для финишной обработки закалённых шлицев применяется шлифование или хонингование. Если требуется обработка после закалки — наши инженеры подберут комплексное решение: протяжка + шлифование.
Как организовать автоматическую загрузку заготовок?
Для массового производства возможна интеграция робота-загрузчика, портального манипулятора или вибрационного бункера. Современные станки с ЧПУ имеют интерфейсы для подключения систем автоматизации. Мы помогаем подобрать и настроить систему загрузки под ваш тираж и габариты заготовки.
Есть ли лизинг на протяжные станки для зубообработки?
Да, мы сотрудничаем с ведущими лизинговыми компаниями РФ. Поможем оформить сделку с авансом от 10% и сроком до 5 лет. Для государственных предприятий — работа по 44-ФЗ и 223-ФЗ.
Как контролировать качество протяжки в процессе?
Современные станки с ЧПУ имеют встроенные системы измерения: щупы для контроля профиля, датчики усилия протягивания для мониторинга износа инструмента. Дополнительно можно использовать портативные профилометры и КИМ для выборочного контроля. Мы помогаем настроить систему контроля под ваши требования.
Можно ли протягивать несколько деталей за один проход?
Да, для мелких деталей (модуль 1–3 мм, длина до 50 мм) возможна групповая обработка: несколько заготовок устанавливаются в одну оснастку и протягиваются одновременно. Это увеличивает производительность в 2–4 раза. Наши инженеры помогут рассчитать экономический эффект и подобрать оснастку.
Нужен станок для массового нарезания шлицев или зубьев?
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит параметры детали (модуль, длина, тип шлица, материал, тираж) и подготовит техническое предложение с расчётом производительности и окупаемости.
Протяжные станки для зубообработки с ЧПУ от ИНКОР
Компания ИНКОР поставляет протяжные станки с ЧПУ для высокоскоростного нарезания шлицевых соединений, внутренних венцов и зубчатых колёс методом протягивания. Оборудование обеспечивает точность по классам 6–8 ГОСТ 1643, шероховатость поверхности Ra 0.4–0.8 мкм и работает с модулями от 1 до 8 мм и длиной обработки до 500 мм.
В каталоге представлены модели от проверенных производителей: вертикальные станки для внутренних шлицев и венцов, горизонтальные — для шлицевых валов, универсальные — для мелкосерийного производства. Все станки адаптированы под российские электросети (380В, 50 Гц), поставляются с русифицированным ЧПУ (FANUC 0i-MF или аналог), гарантией 24 месяца и сервисной поддержкой по всей России.
Мы помогаем подобрать оптимальное решение: анализируем чертёж детали, рассчитываем режимы протяжки и стойкость инструмента, подбираем протяжки и оснастку, организуем пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Свяжитесь с инженером для технической консультации.
