Магазины инструмента для промышленных станков по металлу
Компания «ИНКОР» поставляет магазины инструмента для промышленных станков по металлу — автоматические устройства хранения и смены инструмента (ATS / Tool Changer), которые являются ключевым узлом современных обрабатывающих центров. От емкости, быстродействия и точности позиционирования магазина напрямую зависит производительность станка и время цикла обработки деталей.
В нашем каталоге представлены магазины всех основных типов: дисковые, цепные, матричные, карусельные, а также револьверные головки для токарных станков с ЧПУ. Мы поставляем узлы в сборе, отдельные компоненты (приводы, инструментальные позиции, захваты, кулачковые механизмы) и выполняем модернизацию существующих магазинов под современные требования производства.
Типы магазинов инструмента для промышленных станков
Подбираем тип магазина под задачи вашего производства: от компактных дисковых для мелких деталей до цепных и матричных для крупных обрабатывающих центров.
Дисковые магазины
Компактные магазины с радиальным или торцевым расположением инструментальных позиций. Оптимальны для вертикальных обрабатывающих центров.
- Вместимость: 8–30 позиций
- Время смены: 1.5–4.0 сек
- Конус: BT30, BT40, HSK

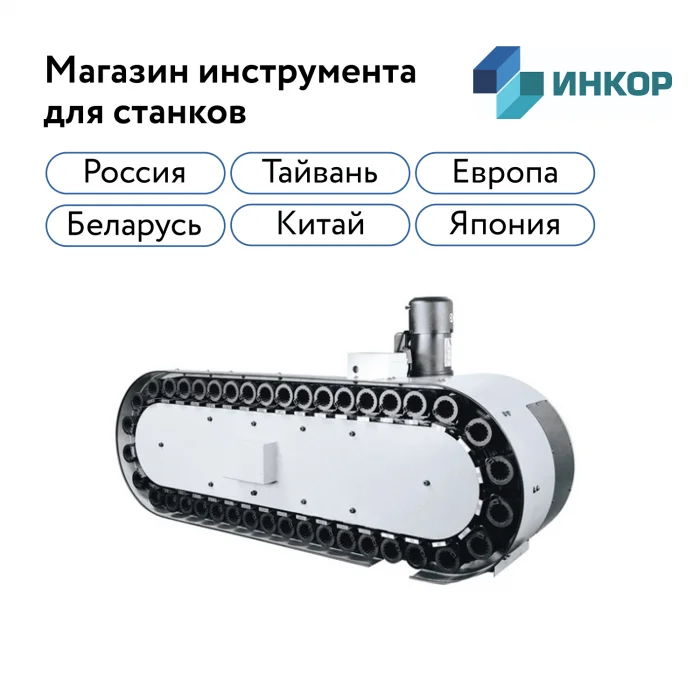

Цепные магазины
Магазины с замкнутой цепью для большой емкости инструмента. Применяются в тяжелых обрабатывающих центрах и гибких производственных ячейках.
- Вместимость: 40–240 позиций
- Время смены: 3–8 сек
- Конус: BT40, BT50, HSK
Матричные магазины
Многоуровневые магазины с шахматным расположением позиций. Максимальная емкость при компактных габаритах, для гибких производственных систем.
- Вместимость: 60–360 позиций
- Время смены: 5–12 сек
- Конус: BT50, HSK, CAT
Карусельные магазины
Горизонтальные карусели большой емкости для тяжелых станков портального типа и обрабатывающих центров с подвижной стойкой.
- Вместимость: 60–120 позиций
- Время смены: 6–15 сек
- Конус: BT50, CAT50, HSK
Револьверные головки для токарных станков
Автоматические револьверы с гидравлическим или сервоприводом для токарных обрабатывающих центров и токарно-фрезерных станков.
- Позиций: 6, 8, 10, 12
- Время поворота: 0.2–0.8 сек
- Тип привода: Гидравлика, серво
Двухзахватные магазины (Dual-Arm)
Высокоскоростные магазины с двумя манипуляторами для одновременной смены инструмента в шпинделе и магазине. Для HSM-обработки.
- Время смены: от 1.2 сек
- Макс. диаметр: до 125 мм
- Макс. масса: до 15 кг
Ключевые характеристики промышленных магазинов
При подборе магазина для промышленного станка учитываем все параметры, влияющие на производительность и надежность.
Быстродействие
Время смены инструмента «от стружки до стружки» (chip-to-chip) от 1.2 до 15 секунд в зависимости от типа.
Точность позиционирования
Повторяемость позиционирования инструментальной позиции ±0.001 мм за счет прецизионных кулачковых механизмов.
Грузоподъемность
Масса инструмента в позиции от 5 до 25 кг. Для тяжелых оправок и крупногабаритных фрез — усиленные захваты.
Ресурс и надежность
Ресурс магазинов — от 3 до 10 млн циклов смены. Использование прецизионных подшипников и закаленных кулачков.
Производители магазинов инструмента в нашем каталоге
Поставляем узлы и компоненты ведущих мировых производителей инструментальных магазинов и револьверных головок.
Услуги для промышленных магазинов инструмента
Поставка магазинов в сборе
Поставка новых магазинов инструмента под конкретную модель станка. Полная совместимость с системой ЧПУ, приводами и манипулятором.
Поставка компонентов
Приводы, инструментальные позиции, захваты, кулачковые механизмы, датчики положения, пневмо- и гидроцилиндры для магазинов.
Модернизация и апгрейд
Увеличение емкости магазина, замена привода на серво, установка двойного захвата, интеграция со старыми системами ЧПУ.
Сервис и ремонт
Диагностика, ремонт, замена изношенных компонентов, настройка точности позиционирования, восстановление ресурса магазина.
Вопросы о магазинах инструмента для промышленных станков
Какой тип магазина выбрать для высокоскоростной обработки?
Для HSM-обработки (высокоскоростной) оптимальны дисковые магазины или двухзахватные (dual-arm) магазины с временем смены «от стружки до стружки» до 1.5–2.5 секунд. Они обеспечивают минимальное время холостых ходов и максимальную производительность при обработке сложных деталей.
Возможна ли модернизация старого магазина под современные требования?
Да, мы выполняем модернизацию существующих магазинов: замену механического привода на сервопривод, увеличение емкости за счет установки дополнительных инструментальных позиций, замену изношенных кулачковых механизмов и подшипников, интеграцию с современными системами ЧПУ (Fanuc, Siemens, Heidenhain). Это позволяет восстановить и улучшить характеристики магазина без покупки нового узла.
Какие признаки износа магазина инструмента?
Основные признаки: увеличение времени смены инструмента, появление люфта при позиционировании инструментальной позиции, посторонние шумы и вибрации при работе магазина, ошибки позиционирования в системе ЧПУ, заклинивание манипулятора или захвата. При появлении этих симптомов рекомендуется провести диагностику и при необходимости — ремонт или замену компонентов.
Поставляете ли вы магазины для станков разных производителей?
Да, мы поставляем магазины инструмента для станков всех основных производителей: DMG Mori, Mazak, Okuma, Makino, Haas, Chiron, Hermle, Mori Seiki, Kitamura, Goodway, Quaser, Tongtai, DN Solutions, Hyundai WIA, а также для отечественных станков СТЗ, Красный борец, Саста и других. Подбор осуществляется по модели станка, что гарантирует полную совместимость.
Подберем магазин инструмента для вашего промышленного станка
Сообщите модель станка и требования к емкости магазина. Мы подберем оптимальный тип, рассчитаем стоимость и сроки поставки в течение 2 часов.
Магазины инструмента для промышленных станков по металлу от компании ИНКОР
Компания «ИНКОР» специализируется на поставках магазинов инструмента для промышленных станков по металлу — автоматических устройств хранения и смены инструмента (ATS / Tool Changer), которые являются ключевым узлом современных обрабатывающих центров. Мы поставляем магазины всех основных типов: дисковые, цепные, матричные, карусельные, а также револьверные головки для токарных станков с ЧПУ.
В нашем каталоге представлены узлы в сборе и отдельные компоненты: приводы, инструментальные позиции, захваты, кулачковые механизмы, датчики положения, пневмо- и гидроцилиндры. Мы работаем со станками всех ведущих производителей: DMG Mori, Mazak, Okuma, Makino, Haas, Chiron, Hermle, Mori Seiki, Kitamura, Goodway, Quaser, Tongtai, DN Solutions, Hyundai WIA, а также с отечественными станками СТЗ, Красный борец, Саста и другими.
Мы предлагаем полный комплекс услуг: подбор магазина под конкретную модель станка, поставка новых узлов и компонентов, модернизация существующих магазинов (замена привода на серво, увеличение емкости, интеграция с современными системами ЧПУ), а также сервис и ремонт. Собственный склад в Перми обеспечивает оперативную отгрузку ходовых позиций. Доставка по всей России транспортными компаниями. Для подбора магазина, расчета стоимости или оформления заказа свяжитесь с нами по телефону 8 (800) 511-30-01 или через форму на сайте.
