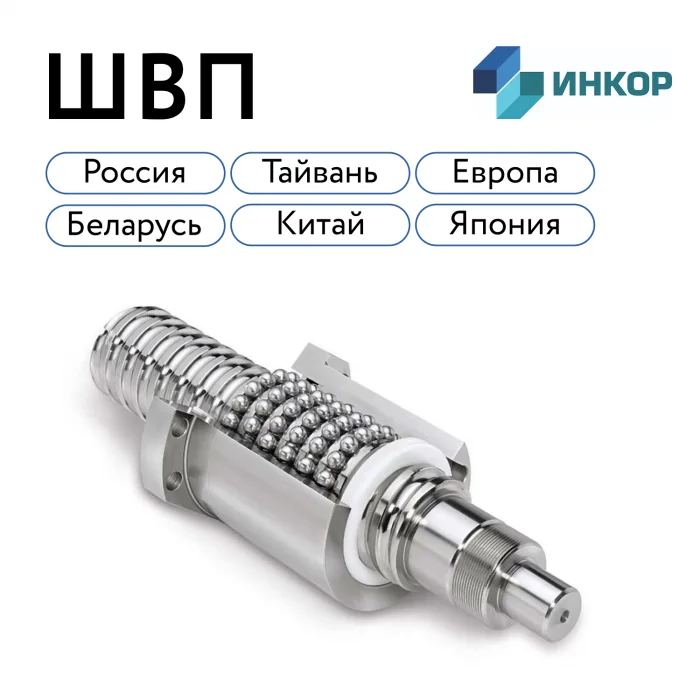

Каталог шариковых винтовых пар (ШВП) в наличии и под заказ
Представляем обширный каталог шариковых винтовых пар (ШВП) для металлообрабатывающих станков, систем автоматизации и робототехники. В ассортименте компании «ИНКОР» представлены как прецизионные винтовые передачи высших классов точности, так и транспортные ШВП для общих задач.
Мы поставляем продукцию напрямую от проверенных производителей. Все изделия сопровождаются паспортами качества и сертификатами соответствия. В каталоге вы найдете ШВП с фланцевыми и цилиндрическими гайками, предварительно нагруженные узлы, а также полный комплект подшипниковых опор (BK, BF, EK, EF) и муфт для быстрого монтажа.
Модельный ряд и типы ШВП
Выберите тип шариковой винтовой пары, исходя из требований к точности позиционирования, нагрузке и скорости перемещения вашего оборудования.
Прецизионные ШВП (C3, C5)
Для высокоточных обрабатывающих центров, где критична минимальная погрешность позиционирования и отсутствие люфта.
- Класс точности: C3, C5
- Накопленная погрешность: до 0.023 мм/300 мм
- Применение: Координатно-расточные, шлифовальные станки
Транспортные ШВП (C7)
Оптимальное решение для систем автоматизации, порталов, загрузочных устройств и оборудования с умеренными требованиями к точности.
- Класс точности: C7
- Накопленная погрешность: до 0.050 мм/300 мм
- Применение: Лазерная резка, 3D-принтеры, конвейеры
ШВП с фланцевой гайкой
Самый распространенный тип крепления. Фланец обеспечивает жесткую и точную фиксацию гайки к подвижной части станка.
- Тип гайки: С круглым или обрезанным фланцем
- Метод фиксации: Через сквозные отверстия
- Особенность: Высокая радиальная жесткость узла
ШВП с цилиндрической гайкой
Компактное решение для узлов с ограниченным пространством для монтажа. Крепление осуществляется через шпоночный паз или стопорные гайки.
- Тип гайки: Цилиндрическая (без фланца)
- Метод фиксации: Шпонка или стопорные шайбы
- Особенность: Минимальные габариты по диаметру
Винты с обработанными концами
Готовые к установке валы с уже выполненной механической обработкой концов под стандартные муфты и подшипниковые опоры.
- Обработка: Проточка под подшипник и муфту
- Типоразмеры опор: BK, BF, EK, EF
- Особенность: Экономия времени на механообработке
Подшипниковые опоры и муфты
Сопутствующие комплектующие для правильного монтажа ШВП. Обеспечивают соосность и компенсируют радиальные смещения.
- Опоры: Одинарные (BK/EK) и двойные (BF/EF)
- Муфты: Сильфонные и спиральные
- Особенность: Полная совместимость со стандартными ШВП
Популярные типоразмеры ШВП в наличии
Наиболее востребованные диаметры и шаги резьбы для осей X, Y, Z металлообрабатывающих станков. Отгрузка со склада в Перми.
| Маркировка (Диаметр х Шаг) | Тип гайки | Класс точности | Диапазон длин | Статус |
|---|---|---|---|---|
| 1204 (12 мм × 4 мм) | Фланцевая | C7 | 300 – 1200 мм | Под заказ (7-14 дней) |
| 1605 (16 мм × 5 мм) | Фланцевая / Цилиндрическая | C5, C7 | 400 – 1500 мм | Под заказ (7-14 дней) |
| 2005 (20 мм × 5 мм) | Фланцевая | C3, C5 | 500 – 2000 мм | Под заказ (7-14 дней) |
| 2505 (25 мм × 5 мм) | Фланцевая (с преднатягом) | C3, C5 | 600 – 2500 мм | Под заказ (7-14 дней) |
| 3205 (32 мм × 5 мм) | Фланцевая | C3, C5 | 800 – 3000 мм | Под заказ (7-14 дней) |
| 4010 (40 мм × 10 мм) | Фланцевая (обрезанная) | C5 | 1000 – 4000 мм | Под заказ (14-21 день) |
* Не нашли нужный размер? Мы изготовим или подберем аналог ШВП по вашему чертежу или образцу в кратчайшие сроки.
Преимущества закупки ШВП в компании ИНКОР
Складская программа
Ходовые типоразмеры (1605, 2005, 2505) постоянно в наличии на складе в Перми для мгновенной отгрузки.
Гарантия качества
Только сертифицированная продукция с паспортами. Гарантия на заводские дефекты до 12 месяцев.
Техническая поддержка
Поможем расшифровать маркировку старой гайки и подберем полный аналог по каталогу, если оригинал снят с производства.
Доставка по РФ
Отправляем транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в любой регион России в надежной защитной упаковке.
Вопросы о покупке и характеристиках ШВП
В чем разница между классами точности C3, C5 и C7?
Класс точности определяет допустимую погрешность длины винта. C3 (до 0.012 мм на 300 мм) используется в высокоточных шлифовальных и координатных станках. C5 (до 0.023 мм) – стандарт для фрезерных и токарных обрабатывающих центров. C7 (до 0.050 мм) применяется в транспортном оборудовании, где высокая скорость важнее микронной точности.
Продаете ли вы ШВП по отдельности (только винт или только гайку)?
Шариковая винтовая пара является прецизионной парой трения, которая подбирается и притирается на заводе-изготовителе. Мы настоятельно рекомендуем и поставляем их только комплектом (винт + гайка + шарики). Продажа по отдельности возможна только для некоторых стандартных транспортных серий, но это снижает ресурс и точность узла.
Как правильно измерить ШВП для заказа аналога?
Для подбора необходимо знать: 1) Наружный диаметр винта (измеряется штангенциркулем). 2) Шаг резьбы (расстояние между соседними витками). 3) Тип гайки (фланцевая или цилиндрическая) и ее крепежные размеры. 4) Общую длину винта и длину резьбовой части. Если есть возможность, сфотографируйте маркировку на гайке – это самый надежный способ.
Какие сроки доставки нестандартных длин ШВП?
Стандартные длины (до 1.5–2 метров) часто доступны на складе. Винты длиной свыше 2 метров или с нестандартным шагом изготавливаются под заказ. Средний срок поставки таких позиций от европейских или азиатских производителей составляет от 3 до 6 недель. Точные сроки уточняйте у менеджера при запросе.
Запросите актуальный прайс-лист на ШВП
Отправьте нам маркировку вашей шариковой винтовой пары или модель станка. Мы проверим наличие на складе, подберем полный аналог и рассчитаем стоимость с доставкой в течение 2 часов.
Купить шариковые винтовые пары (ШВП) оптом и в розницу от компании ИНКОР
Компания «ИНКОР» предлагает широкий каталог шариковых винтовых пар для комплектации и ремонта металлообрабатывающего оборудования. В нашем интернет-каталоге представлены прецизионные и транспортные ШВП различных диаметров (от 12 до 80 мм) и шагов резьбы. Мы поставляем как стандартные комплекты (винт, гайка, шарики), так и узлы в сборе с подшипниковыми опорами типов BK, BF, EK, EF, а также компенсирующими муфтами.
Ассортимент включает продукцию, совместимую со станками DMG Mori, Mazak, Okuma, Haas, Chiron, а также отечественными и азиатскими брендами. Особое внимание уделяется наличию ходовых позиций (1605, 2005, 2505, 3205) на складе в Перми, что позволяет обеспечить оперативную отгрузку и минимизировать время простоя вашего производства. Все изделия проходят входной контроль и сопровождаются технической документацией.
Для оформления заказа или получения консультации по подбору аналога снятой с производства модели, свяжитесь с нашими специалистами. Мы поможем расшифровать маркировку, рассчитаем критическую скорость вращения и подберем оптимальный по цене и срокам поставки вариант. Доставка осуществляется по всей России транспортными компаниями. Актуальные цены и наличие уточняйте по телефону 8 (800) 511-30-01 или через форму на сайте.
