Зубошлифовальные станки с ЧПУ: финишная обработка закалённых зубчатых колёс
Оборудование для высокоточного шлифования эвольвентных профилей зубчатых колёс после термической обработки. Точность по классу 3–5 ГОСТ, шероховатость Ra 0.2–0.4, автоматическая правка круга. Гарантия, сервис, доставка по России.
Что такое зубошлифовальный станок с ЧПУ?
Зубошлифовальный станок — это оборудование для чистовой обработки зубчатых колёс после закалки. Он устраняет деформации, возникшие при термообработке, и обеспечивает высокую точность профиля с минимальной шероховатостью.
Установка и базирование
Заготовка надёжно фиксируется на станке. Происходит центровка и автоматическая коррекция положения, чтобы обеспечить точность обработки с самого начала.
Шлифование профиля
Станок обрабатывает профиль зуба. В процессе автоматически правится шлифовальный круг, что гарантирует стабильность геометрии от первой до последней детали.
Контроль качества
Готовая деталь проверяется — либо на самом станке, либо на контрольном оборудовании. Измеряются геометрия зуба, шаг и чистота поверхности.
✓ Точность — класс 3–5, ✓ Шероховатость поверхности — Ra 0.2–0.4, ✓ Минимальный нагрев заготовки (без прижогов)
Как выбрать зубошлифовальный станок: ключевые параметры
Метод шлифования: профильный или червячным кругом
Шлифование червячным кругом Высокая производительность. Круг и заготовка вращаются согласованно (как при зубофрезеровании), все зубья обрабатываются непрерывно. Идеально для серийного и массового производства цилиндрических колёс.
Профильное шлифование Круг имеет профиль, соответствующий впадине зуба. Каждая впадина обрабатывается отдельно. Высокая точность, возможность шлифования крупных модулей и сложных профилей. Подходит для инструментального, единичного и мелкосерийного производства.
Класс точности и шероховатость
Зубошлифование обеспечивает точность по классам 3–5 ГОСТ 1643 и шероховатость Ra 0.2–0.4 мкм. Для ответственных узлов (авиация, высокоскоростные редукторы) требуется класс 3–4, для промышленных — класс 5.
Рекомендация: запрашивайте протокол испытаний станка с замером отклонений профиля и шага — это объективный показатель, а не декларация.
Система правки шлифовального круга
Автоматическая правка алмазным роликом или алмазным карандашом обеспечивает стабильность профиля круга и, как следствие, точность шлифования. Современные станки имеют компенсацию износа круга в реальном времени.
Рекомендация: для серийного производства обязательна автоматическая правка с ЧПУ — это снижает влияние человеческого фактора и повышает повторяемость.
Охлаждение и удаление стружки
При шлифовании закалённой стали выделяется много тепла. Качественная система СОЖ с фильтрацией и отсосом шлама предотвращает перегрев заготовки и засорение круга, что критично для точности и стойкости инструмента.
Рекомендация: обращайте внимание на мощность насоса СОЖ, объём бака и тип фильтрации — это напрямую влияет на стабильность процесса.

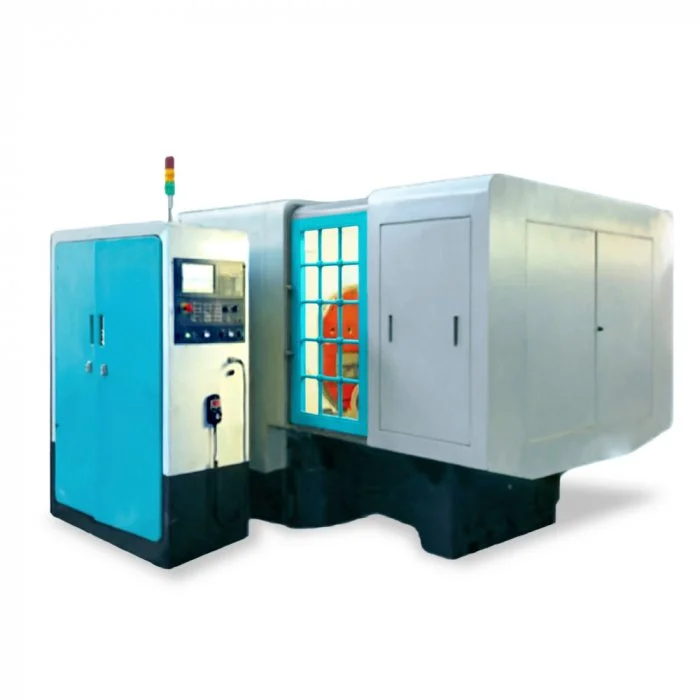

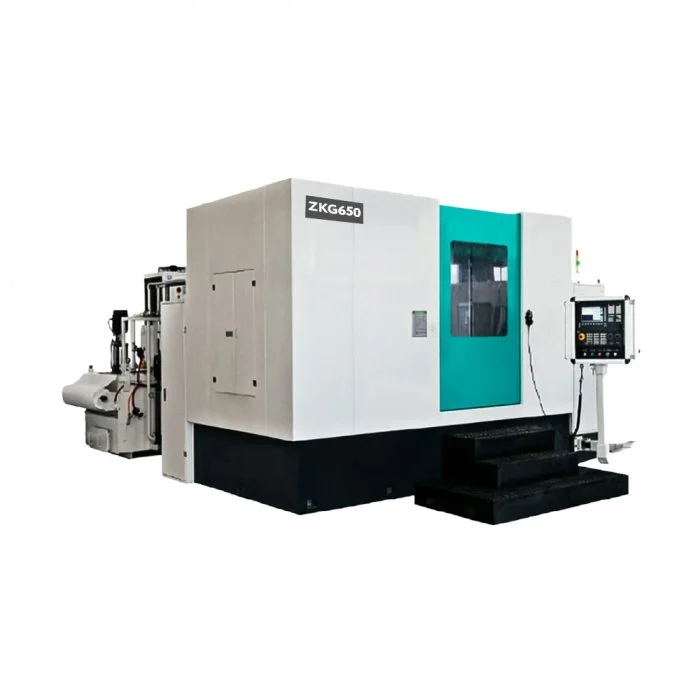

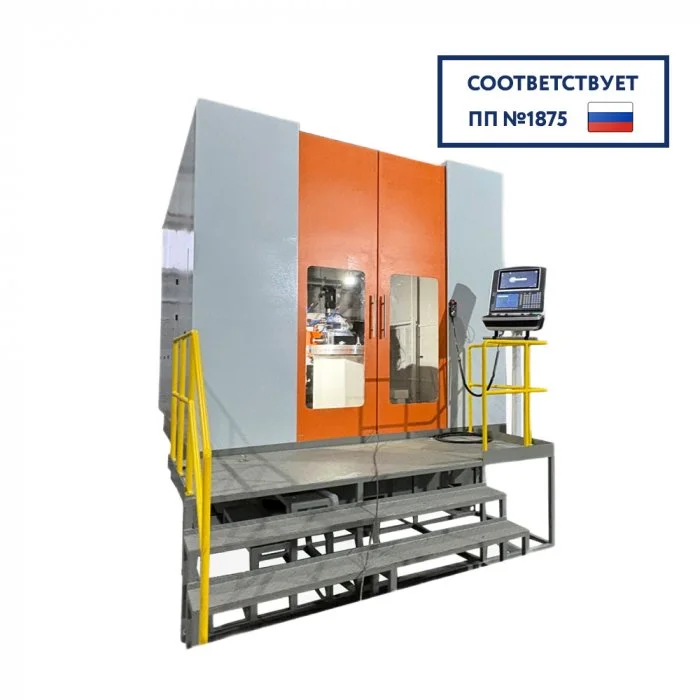

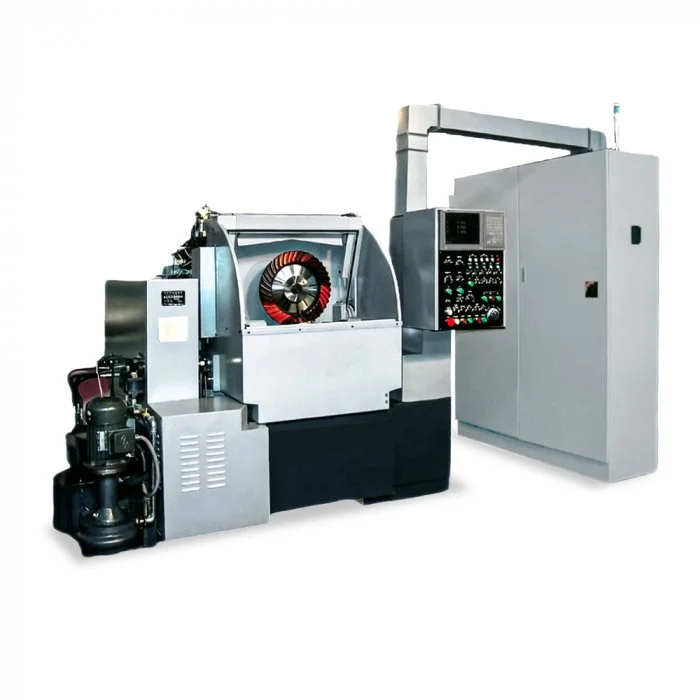

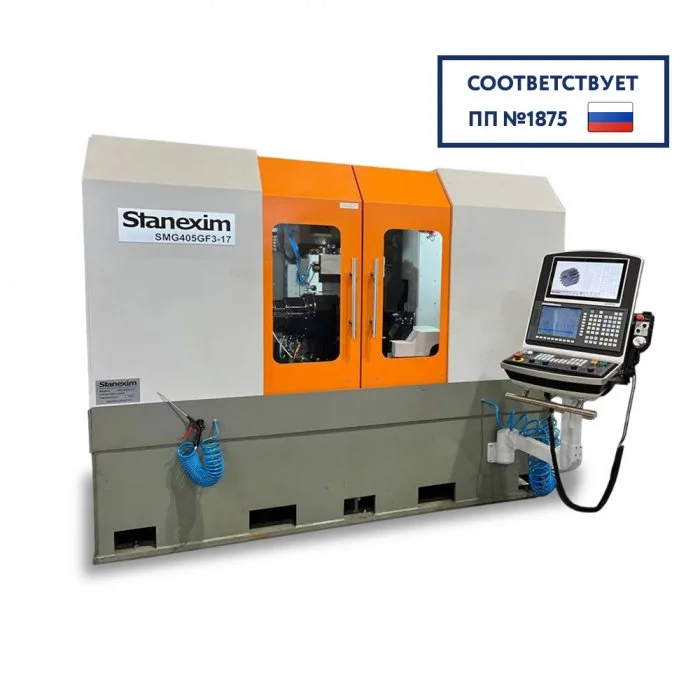

Типы зубошлифовальных станков в каталоге ИНКОР
| Параметр | Компактные (до 300 мм) | Средние (300–600 мм) | Тяжёлые (600–1000 мм) |
|---|---|---|---|
| Модуль шлифования | 1–6 мм | 3–12 мм | 8–20 мм |
| Макс. диаметр заготовки | до 300 мм | до 600 мм | до 1000 мм |
| Метод шлифования | Червячное/профильное | Червячное/профильное | Червячное/профильное |
| Точность по ГОСТ | класс 4–5 | класс 3–4 | класс 3 (под высокие нагрузки) |
| Применение | Приборы, малые редукторы, автокомпоненты | Промышленные редукторы, насосы, приводы | Энергетика, судостроение, авиация |
Области применения зубошлифовальных станков
Шестерни КПП для спортивных авто, редукторы электромобилей, высокоскоростные приводы
Редукторы вертолётов, приводы систем управления, зубчатые передачи для спутников
Турбинные редукторы, приводы генераторов, зубчатые муфты для высоких оборотов
Прецизионные делительные устройства, шпиндельные узлы, приводы подач ЧПУ
Главные редукторы судов, приводы винтов регулируемого шага, рулевые механизмы
Приводы систем наведения, редукторы спецтехники, высокоточные передачи
Почему зубошлифовальные станки покупают в «Инкор»?
Экспертиза в зубошлифовании
Инженеры с опытом в финишной обработке зубчатых колёс помогут подобрать режимы шлифования, тип круга, стратегию правки — это критично для достижения класса 3–4.
Полный комплект оснастки
Поставляем шлифовальные круги (электрокорунд, кубонит), алмазные правящие ролики, оправки, системы СОЖ, а также организуем заточку и балансировку кругов.
Адаптация под РФ
Все станки поставляются с ЧПУ на русском языке, электросхемой под 380В/50Гц, руководством на русском и сервисной поддержкой в Перми с выездом по РФ.
Пусконаладка «под ключ»
Проводим обучение операторов и технологов, наладку первого изделия, составление управляющих программ, замеры точности — станок начинает работать с первого дня.
Частые вопросы о зубошлифовальных станках
В чём разница между профильным шлифованием и шлифованием червячным кругом?
Профильное шлифование
Шлифовальный круг имеет профиль, соответствующий впадине зуба. Каждая впадина обрабатывается отдельно. Высокая точность, подходит для крупных модулей и сложных профилей. Идеально для инструментального, единичного и мелкосерийного производства.
Шлифование червячным кругом
Круг и заготовка вращаются согласованно (как при зубофрезеровании). Все зубья обрабатываются непрерывно. Высокая производительность. Оптимально для серийного и массового производства цилиндрических колёс.
Можно ли шлифовать незакалённые заготовки?
Технически — да, но экономически нецелесообразно. Зубошлифование предназначено для финишной обработки после закалки, когда нужно устранить деформации термообработки. Для незакалённых заготовок достаточно зубофрезерования без последующей шлифовки
Какой класс точности достижим на зубошлифовании?
На современных станках с ЧПУ, качественном круге и правильной технологии достигается класс 3–4 по ГОСТ 1643 для ответственных узлов (авиация, высокоскоростные редукторы) и класс 3–5 для промышленных применений. Точность подтверждается протоколом испытаний с замером отклонений профиля и шага.
Как часто требуется правка шлифовального круга?
Частота правки зависит от материала заготовки, режима шлифования и типа круга. В среднем — каждые 20–50 деталей для серийного производства. Современные станки с ЧПУ имеют функцию автоматической правки с компенсацией износа, что минимизирует простой и влияние человеческого фактора.
Поставляете ли вы шлифовальные круги и алмазный инструмент?
Да, мы поставляем шлифовальные круги из электрокорунда и кубонита, алмазные правящие ролики и карандаши, оправки под различные посадки, системы СОЖ с фильтрацией. Возможен подбор аналогов и организация заточки/балансировки кругов в сервисном центре.
Можно ли шлифовать косозубые и червячные колёса?
Да, но требуется станок с возможностью наклона шлифовальной головки и дифференциалом для обкатки. При заказе уточните этот параметр — не все базовые модели поддерживают косозубое шлифование. Наши инженеры проверят спецификацию под ваш чертёж.
Есть ли лизинг на зубошлифовальные станки?
Да, мы сотрудничаем с ведущими лизинговыми компаниями РФ. Поможем оформить сделку с авансом от 10% и сроком до 5 лет. Для государственных предприятий — работа по 44-ФЗ и 223-ФЗ.
Как контролировать качество шлифования в процессе?
Современные станки с ЧПУ имеют встроенные системы измерения: щупы для контроля профиля, датчики вибрации, термопары для мониторинга температуры. Дополнительно можно использовать портативные профилометры и КИМ для выборочного контроля. Мы помогаем настроить систему контроля под ваши требования.
Нужен станок для финишной обработки зубьев?
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит параметры детали (модуль, диаметр, материал, класс точности) и подготовит техническое предложение с расчётом режима шлифования.
Зубошлифовальные станки с ЧПУ от ИНКОР
Компания ИНКОР поставляет зубошлифовальные станки с ЧПУ для финишной обработки закалённых зубчатых колёс и шлицевых валов из конструкционных, легированных и инструментальных сталей. Оборудование обеспечивает точность по классам 3–5 ГОСТ 1643, шероховатость поверхности Ra 0.2–0.4 мкм и работает с модулями от 1 до 20 мм и диаметрами заготовок до 1000 мм.
В каталоге представлены модели от проверенных производителей: компактные станки для приборостроения и автокомпонентов, средние — для промышленных редукторов и насосов, тяжёлые — для энергетики, судостроения и авиации. Все станки адаптированы под российские электросети (380В, 50 Гц), поставляются с русифицированным ЧПУ (FANUC 0i-MF или аналог), гарантией 24 месяца и сервисной поддержкой по всей России.
Мы помогаем подобрать оптимальное решение: анализируем чертёж детали, рассчитываем режимы шлифования и стойкость круга, подбираем шлифовальные круги и алмазный инструмент, организуем пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Свяжитесь с инженером для технической консультации.
