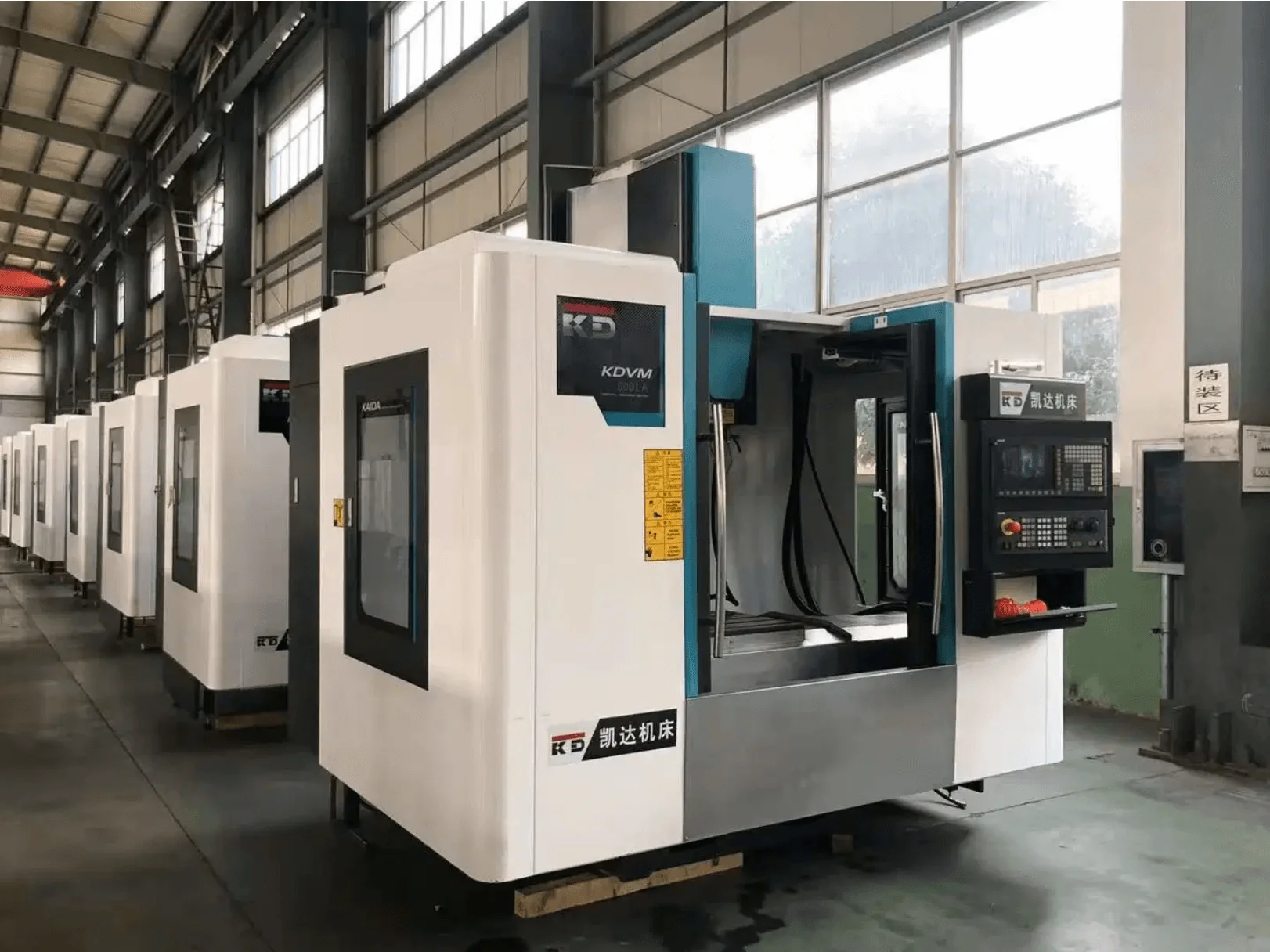

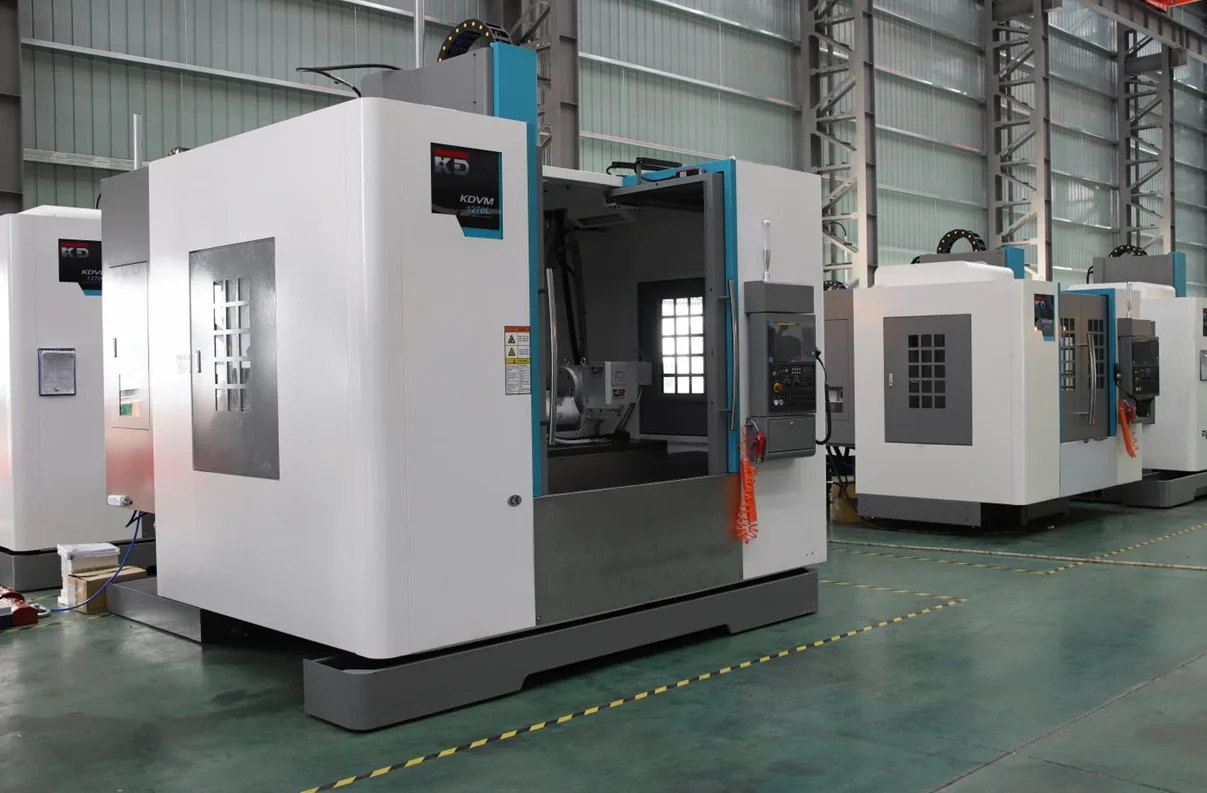

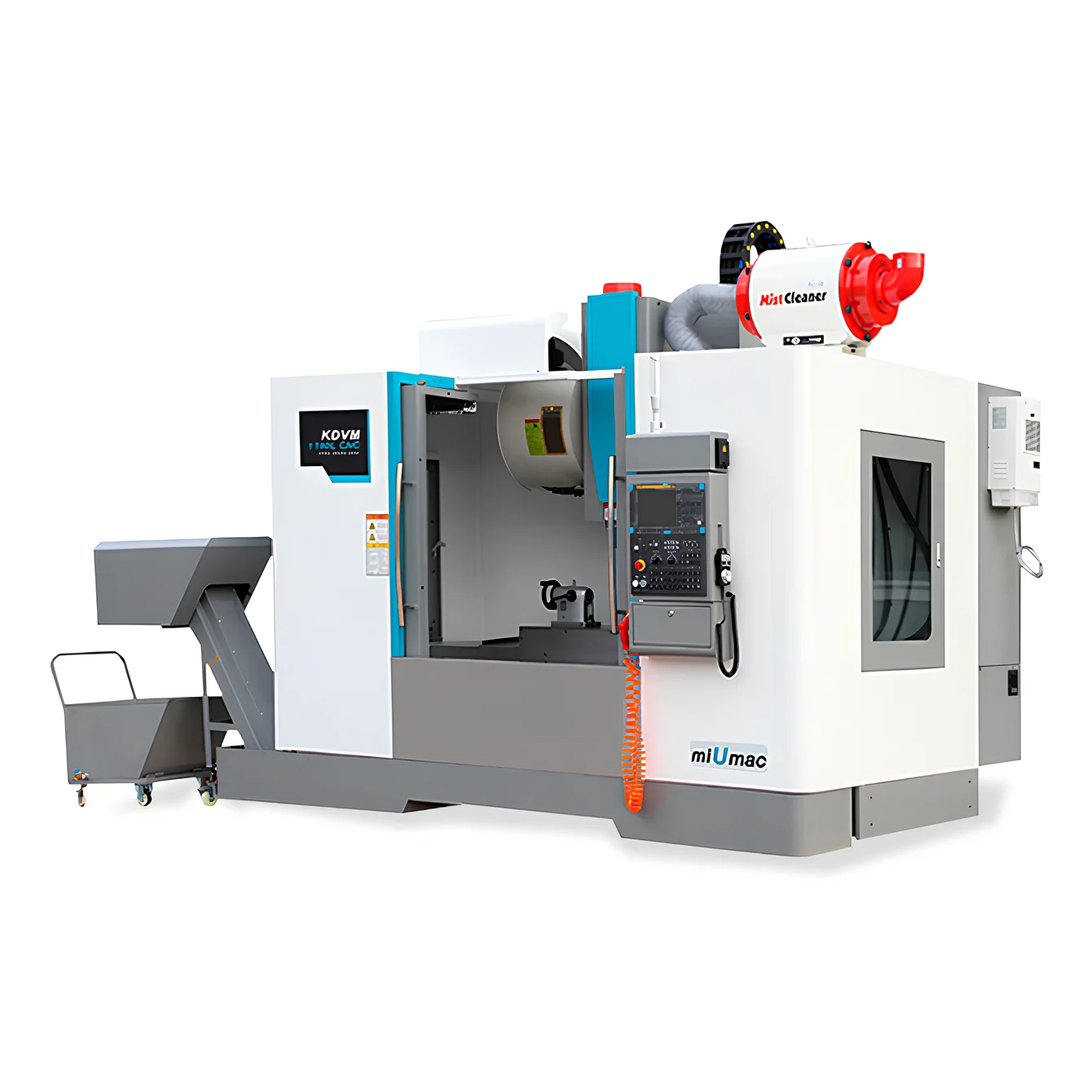

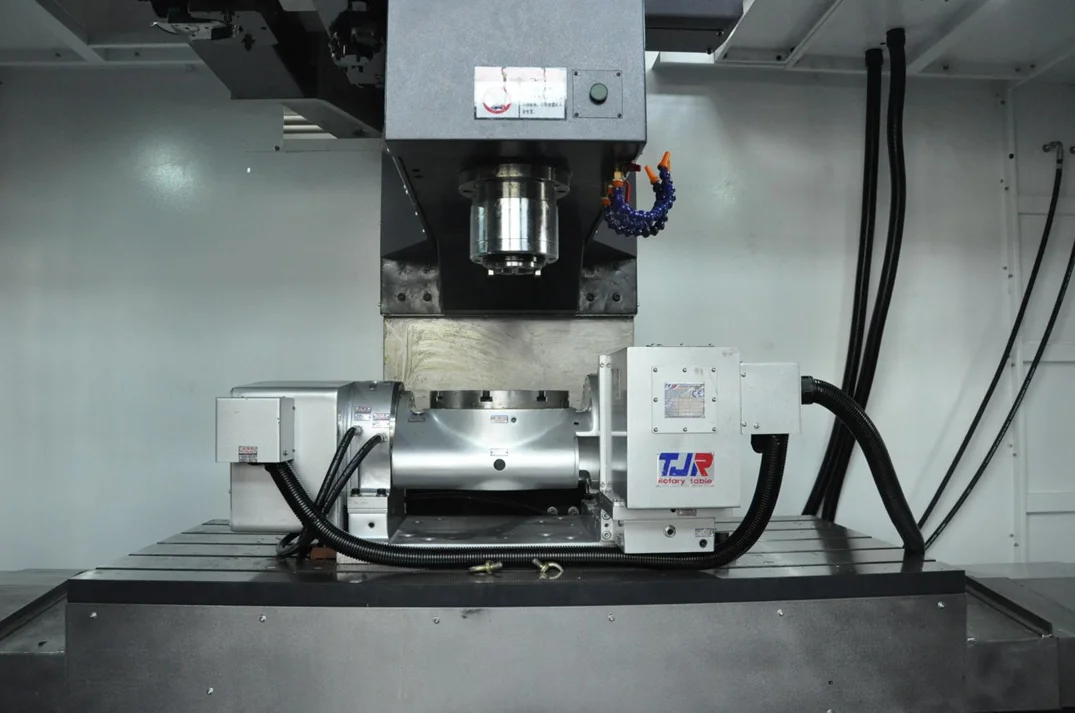

Вертикальный обрабатывающий центр KDVM1270L

Станина, колонна, суппорт, рабочий стол и задняя бабка отлиты из высокопрочного и высококачественного чугуна. Все литые узлы станка имеют рёбра жесткости. Литье осуществляется в форму из песчаной смолы и с последующей обработкой старением в течение 11 месяцев для обеспечения хорошей стабильности, жесткости и поддержания точности станка.

Главный привод имеет прямое соединение синхронным ремнем для реализации высокой эффективности и высокой скорости шпинделя. Оснащен коробкой передач ZF.

Винты ШВП и линейные направляющие установлены от известных брендов, таких как HIWIN (Тайвань), PMI (Тайвань), ТНК (Япония), Rexroth (Германия) и другие. Размер ШВП и количество направляющих выбираются в соответствии с размерами станков, чтобы обеспечить их жесткость и стабильность работы.

В станке предусмотрено стабильное и надежное устройство для смены инструмента дискового типа вместимостью на 24 позиции инструмента. Производительность смены инструмента строго проверяется в процессе работы. Его действия точны, быстры и надежны.

Для удовлетворения различных рабочих требований станки этой модели оснащены двумя видами направляющих: импортные прецизионные линейные шариковые направляющие для высокоскоростной и чувствительной подачи с характеристикой быстрой подачи и высокой точностью обработки. Закаленные чугунные направляющие установлены для большей мощности с хорошей жесткостью и стабильностью процесса обработки. Роликовые направляющие и грамотно сконструированная конструкция повысили жесткость станка и обеспечили высокую точность и интенсивность обработки. Твердость направляющих выше НRС 52.

Приводы осей Х, У и Z оснащены серводвигателями переменного тока. Благодаря муфте и прецизионному прямому соединению ШВП, использованию специальных посадочных мест под подшипник винта и предварительному натяжению ШВП при установке обеспечивается точность и жесткость движения подач станка.
