Китай

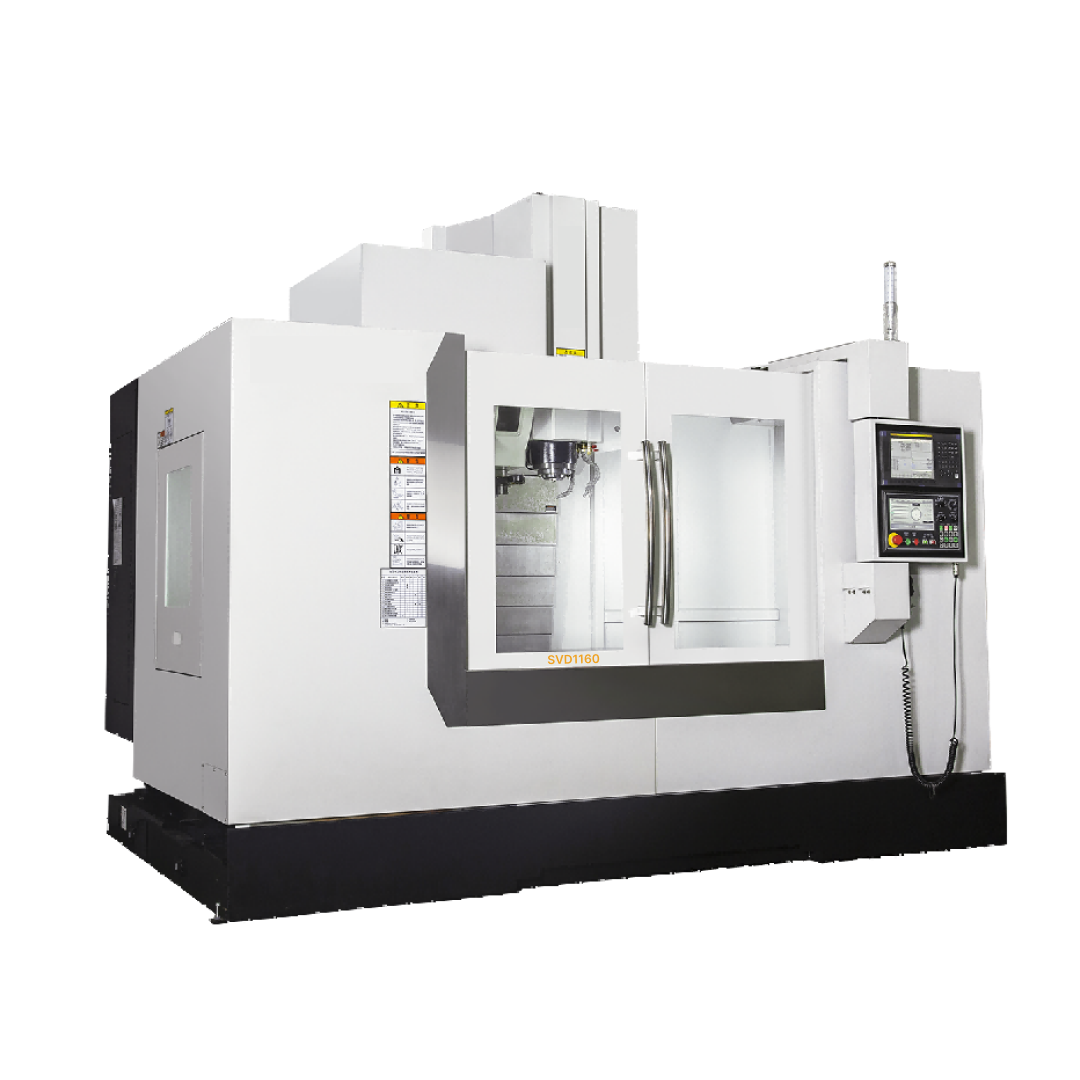

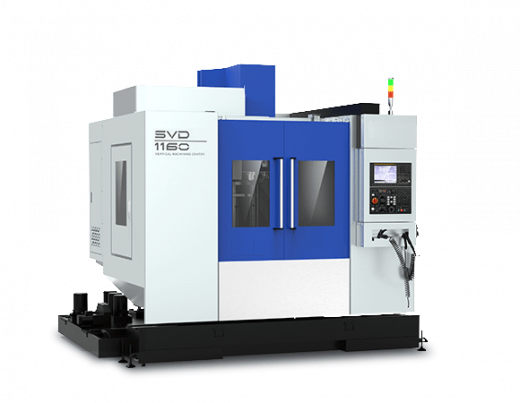

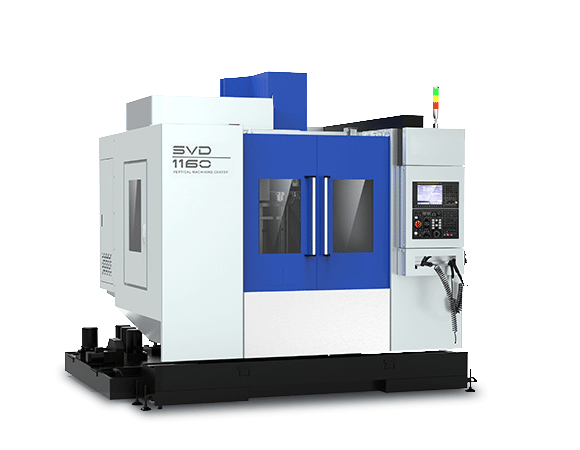

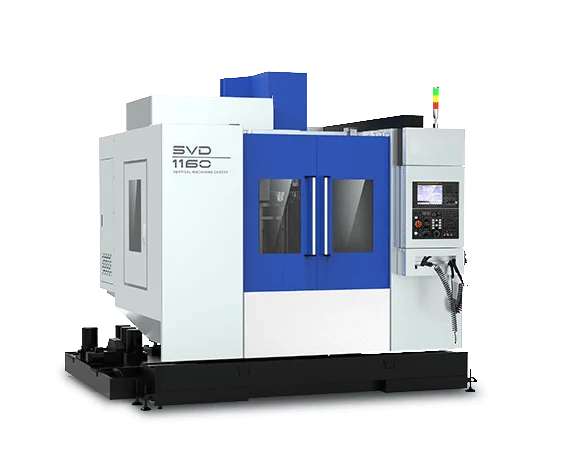

Вертикальный обрабатывающий центр SVD-1160 благодаря высокоскоростным линейным направляющим качения и шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки. Станина, колонна, шпиндельная бабка, и рабочий стол выполнены из высококачественного серого чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы станка оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость станка и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот станок может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Станок может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.
Наименование |
Ед.изм. |
Значение |
|
Стол |
Размер стола |
мм |
1360х600 |
Ширина Т-образного паза |
мм |
18 |
|
Количество Т-образных пазов |
шт. |
5 |
|
Расстояние между Т-образными пазами |
мм |
100 |
|
Максимальная допустимая нагрузка на стол |
кг |
900 |
|
Шпиндель |
Тип передачи |
|
прямой |
Мощность привода шпинделя |
кВт |
11/15 |
|
Частота вращения шпинделя |
об/мин |
12000 |
|
Конус шпинделя |
|
BT-40 |
|
Расстояние от торца шпинделя до стола |
мм |
150 – 770 |
|
Тип штревеля |
|
MA S403 P40T-1 |
|
Перемещения |
Перемещение по оси Х |
мм |
1160 |
Перемещение по оси Y |
мм |
620 |
|
Перемещение по оси Z |
мм |
620 |
|
Ускоренное перемещение по оси X |
м/мин |
36 |
|
Ускоренное перемещение по оси Y |
м/мин |
36 |
|
Ускоренное перемещение по оси Z |
м/мин |
24 |
|
Мощность двигателя по осям Х / Y / Z |
кВт |
3 / 3 / 3 |
|
Максимальная скорость подачи |
мм/мин |
12000 |
|
Инструментальная система |
Тип магазина |
|
Рука |
Количество инструментов |
позиций |
24 |
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
Ø78 / Ø120 |
|
Максимальная длина инструмента |
мм |
300 |
|
Максимальный вес инструмента |
кг |
8 |
|
Скорость смены инструмента |
сек |
2,5 |
|
Точность |
Точность позиционирования |
мм |
±0,008 |
Повторяемость |
мм |
±0,004 |
|
Прочее |
Потребляемая мощность |
кВА |
15 |
Система ЧПУ |
|
FANUC |
|
Масса станка |
кг |
8700 |
|

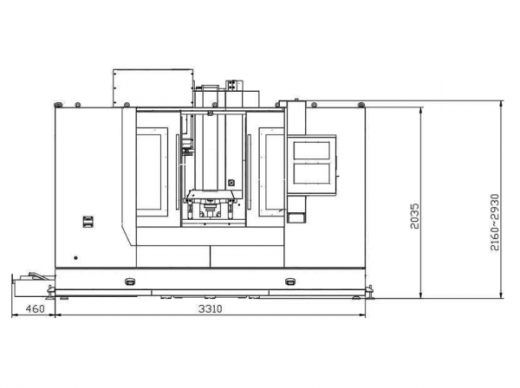

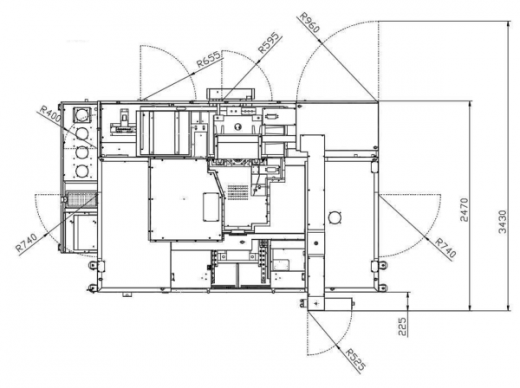

Габариты станка (ДхШхВ) |
мм |
3300*2500*2850 |
