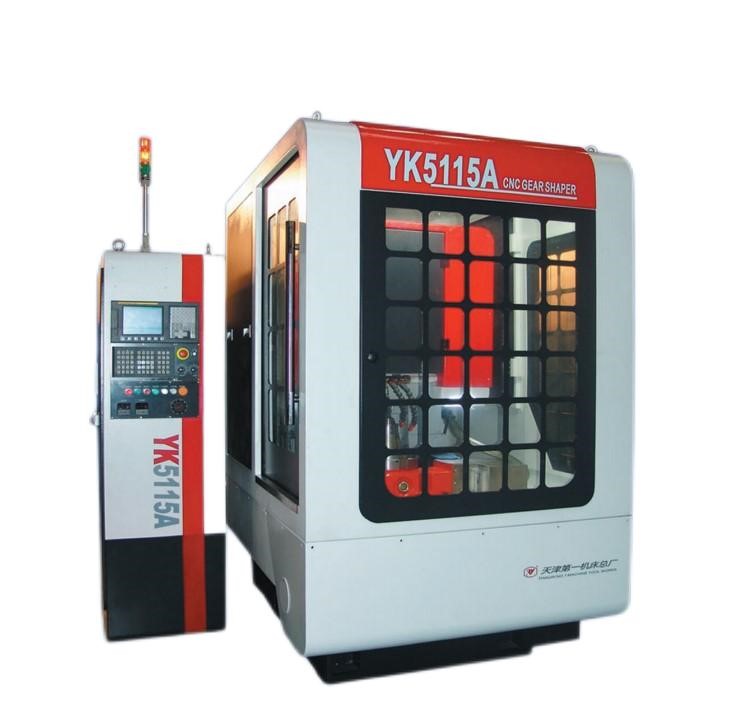

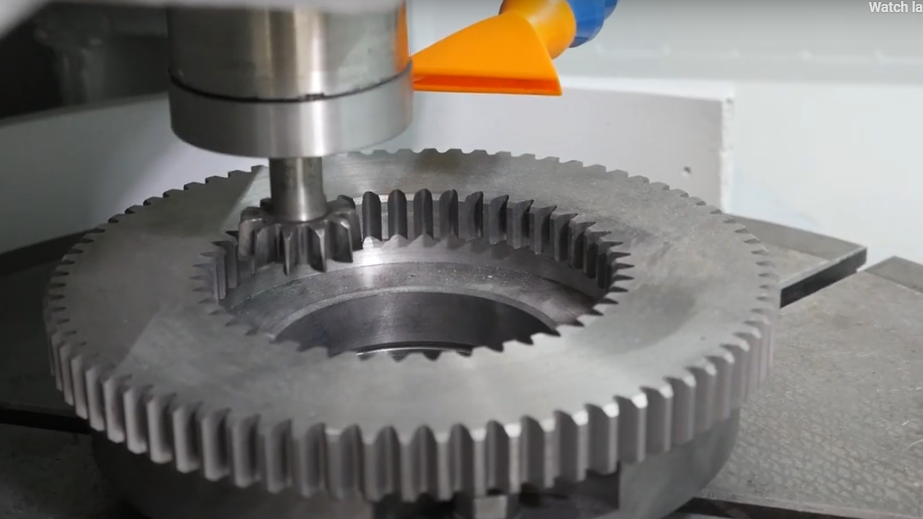

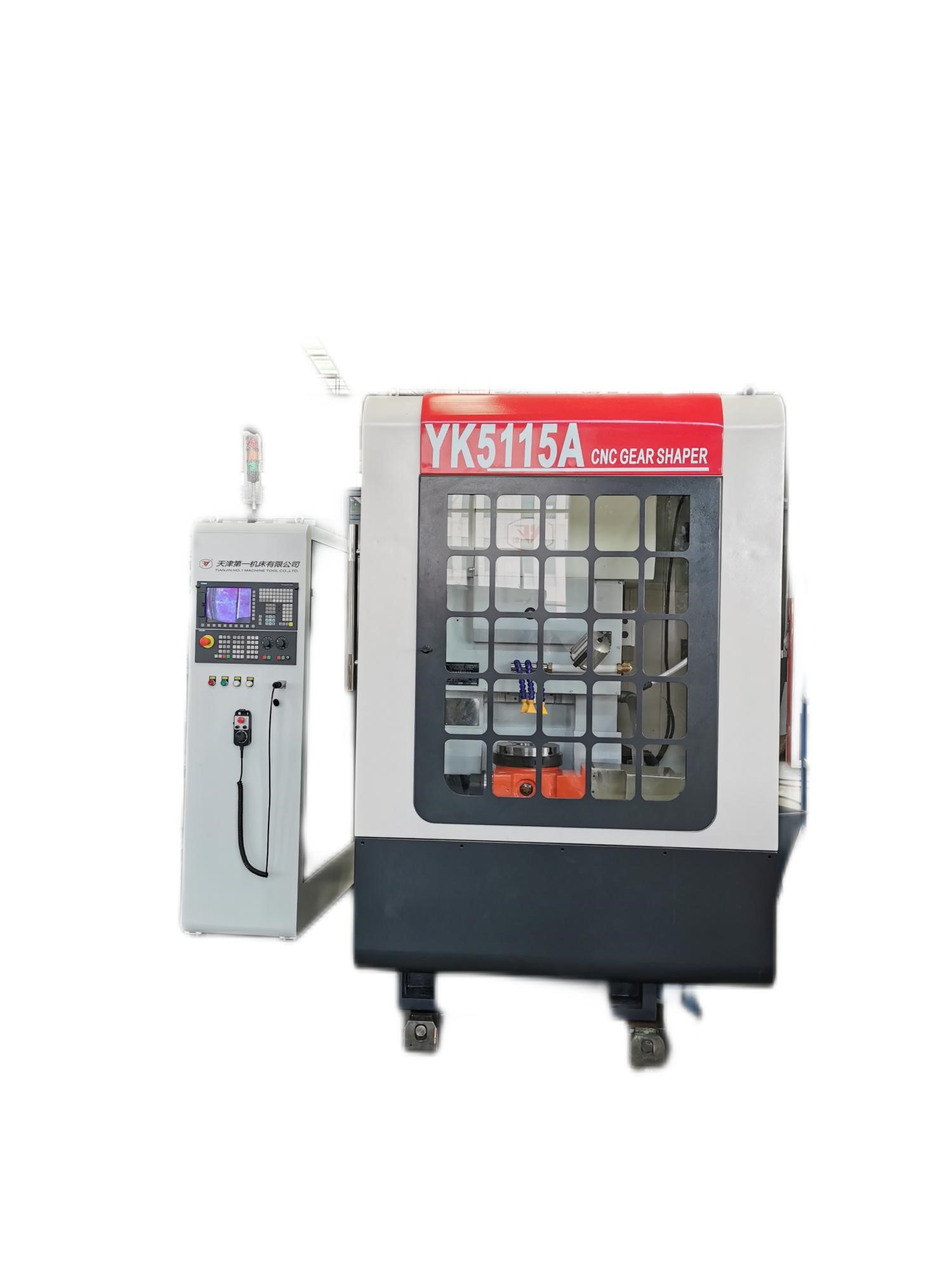

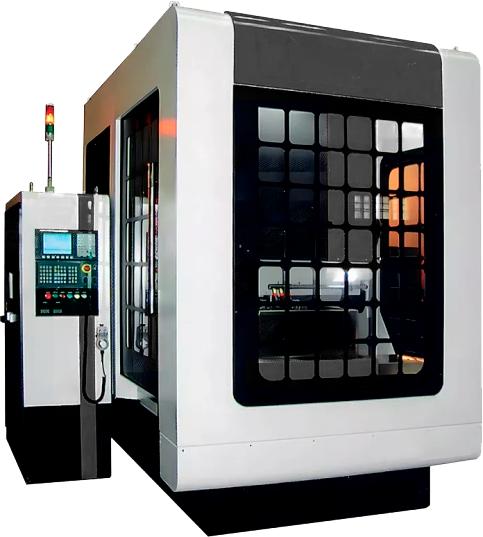

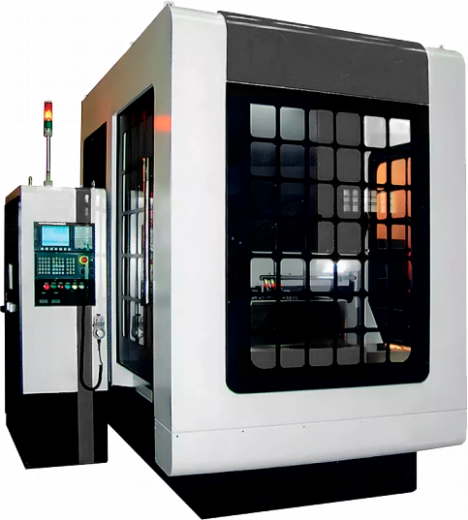

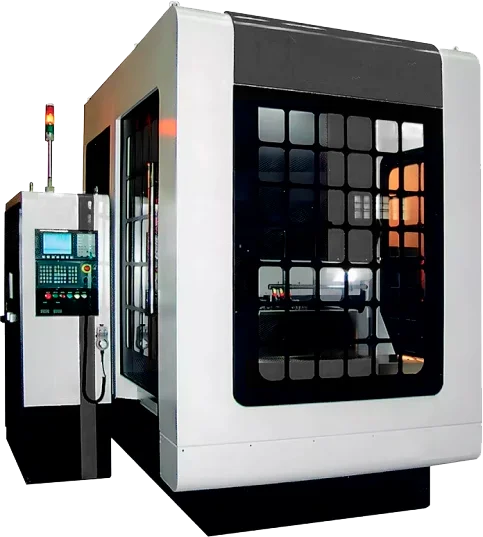

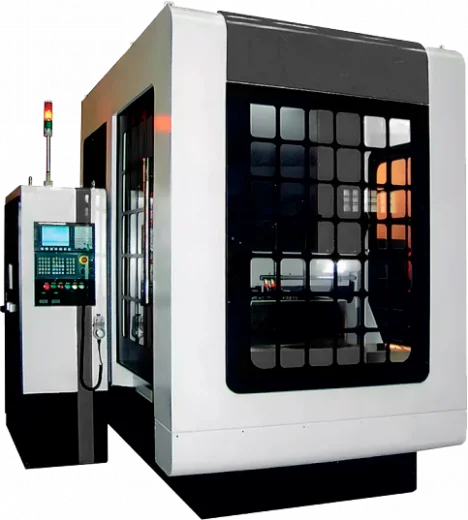

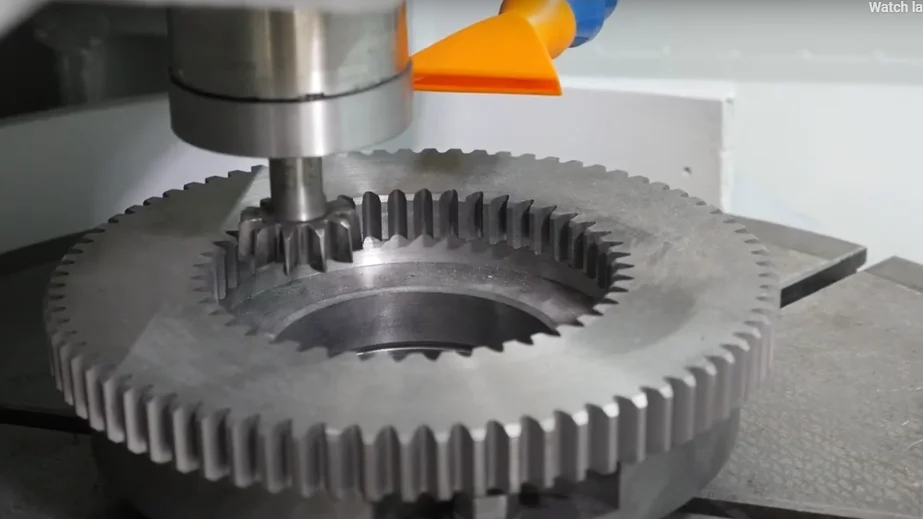

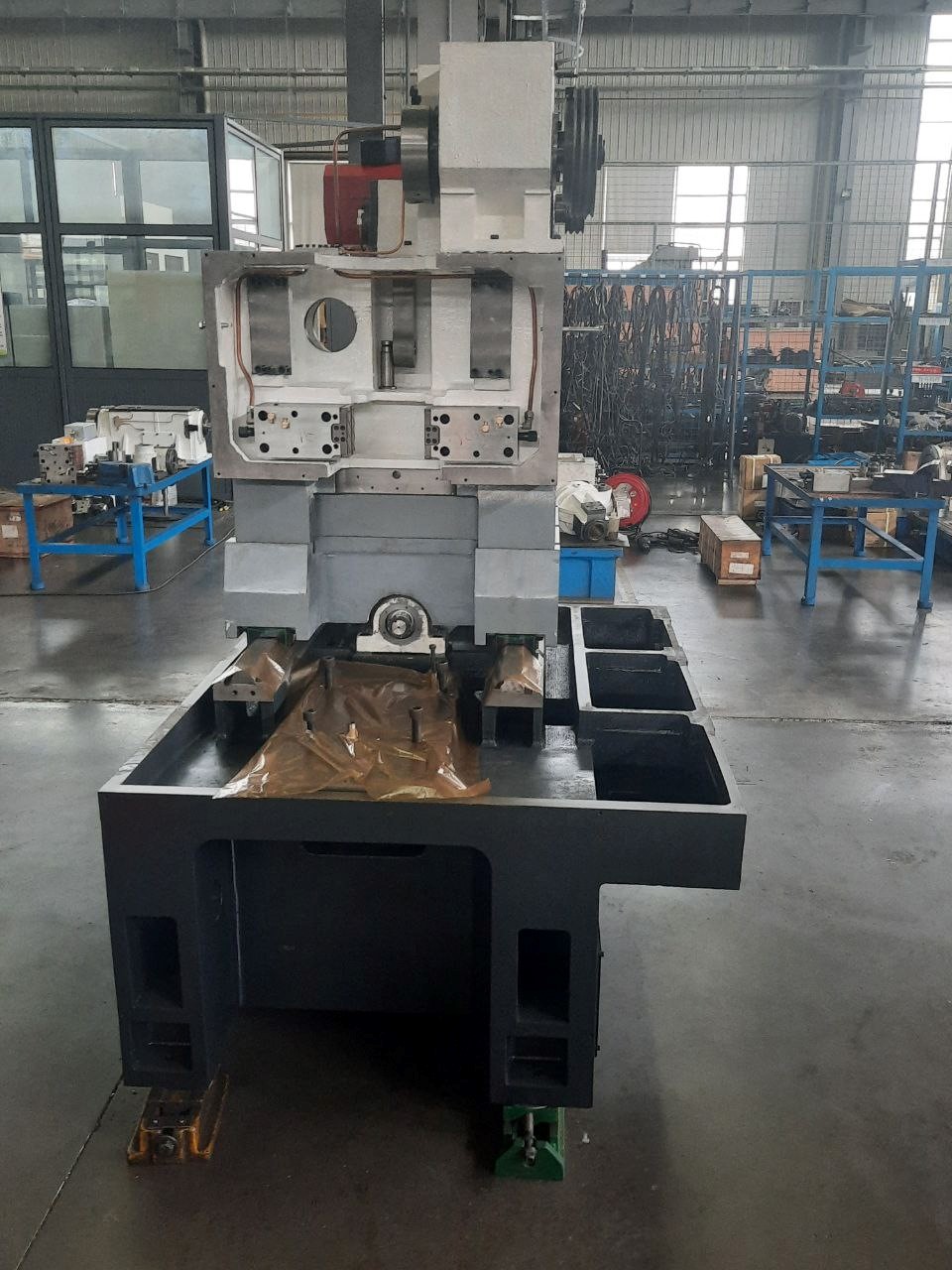

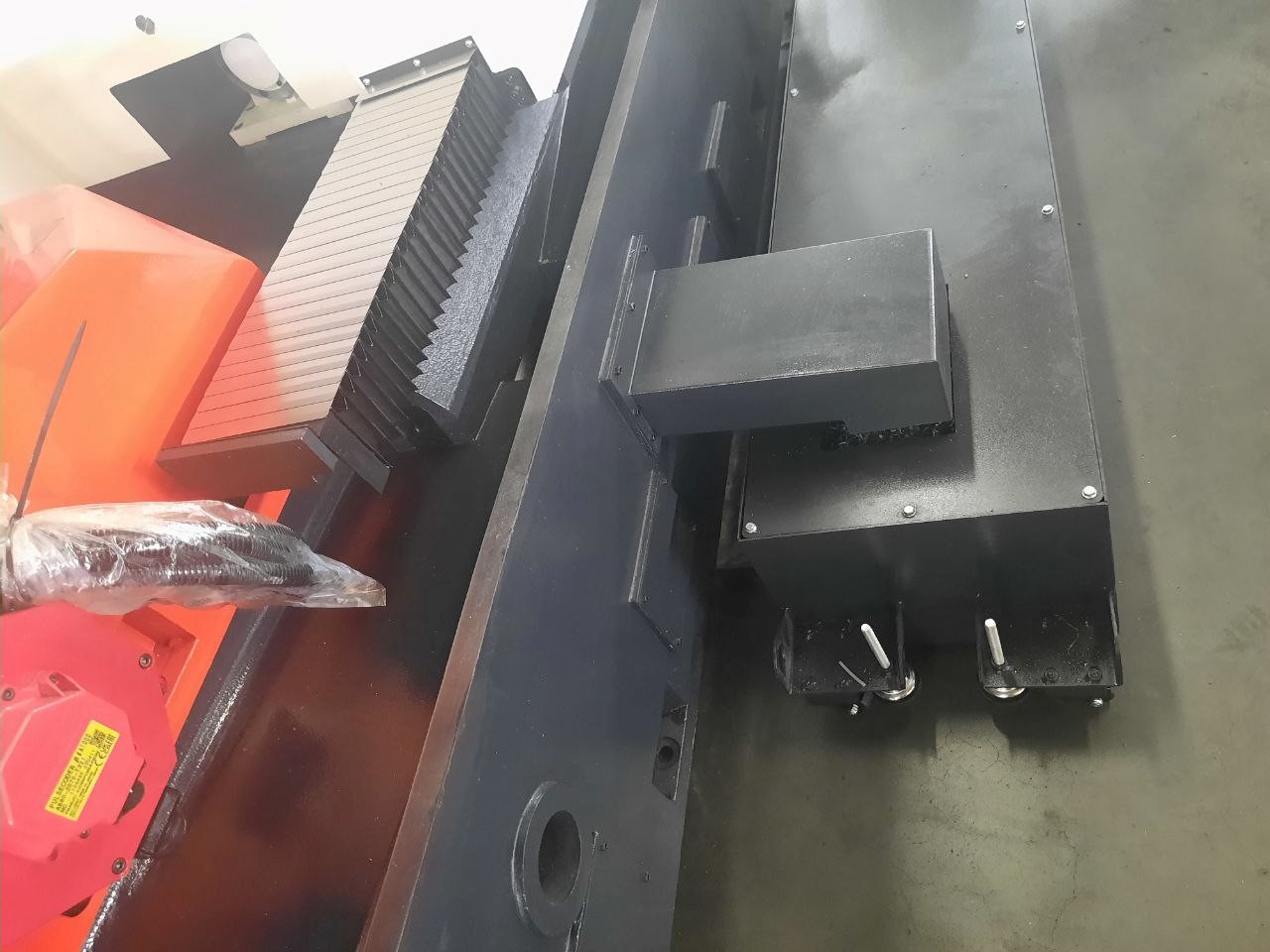

Зубодолбежный станок YK5115А с ЧПУ предназначен для производства зубчатых колес, используемых в автомобильной, тракторной, авиационной, машиностроительной и других отраслях промышленности. Отлично подходит для мелкосерийного и серийного производства. Оборудование данного типа используется для изготовления внутренних и наружных цилиндрических зубчатых колес, шестерен различной формы, зубчатых секторов, фланцев, сателлитов и других деталей. При использовании специального инструмента можно обрабатывать различные виды зубчатых и шлицевых профилей. При использовании специальной направляющей винтовой конструкции и специального долбяка, можно изготавливать косозубые шестерни.
YK5115А представляет собой четырех-осевой станок с ЧПУ. Оси станка: возвратно-поступательные движения инструмента (ось SP), вращение шпинделя долбяка (ось X), вращение рабочего стола (ось Y) и радиальную подачу рабочего стола (ось Z).

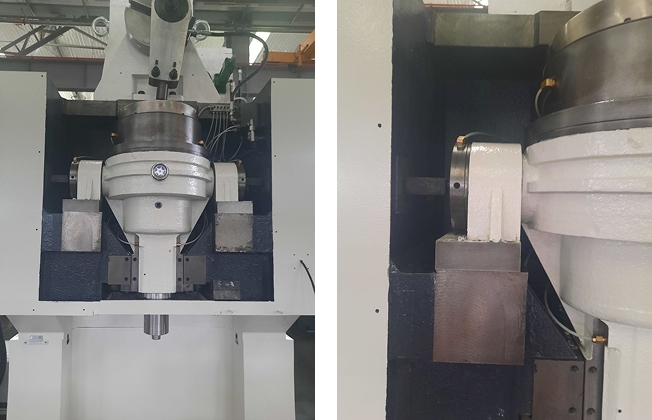

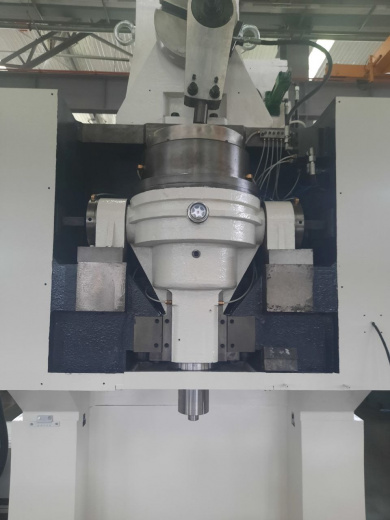

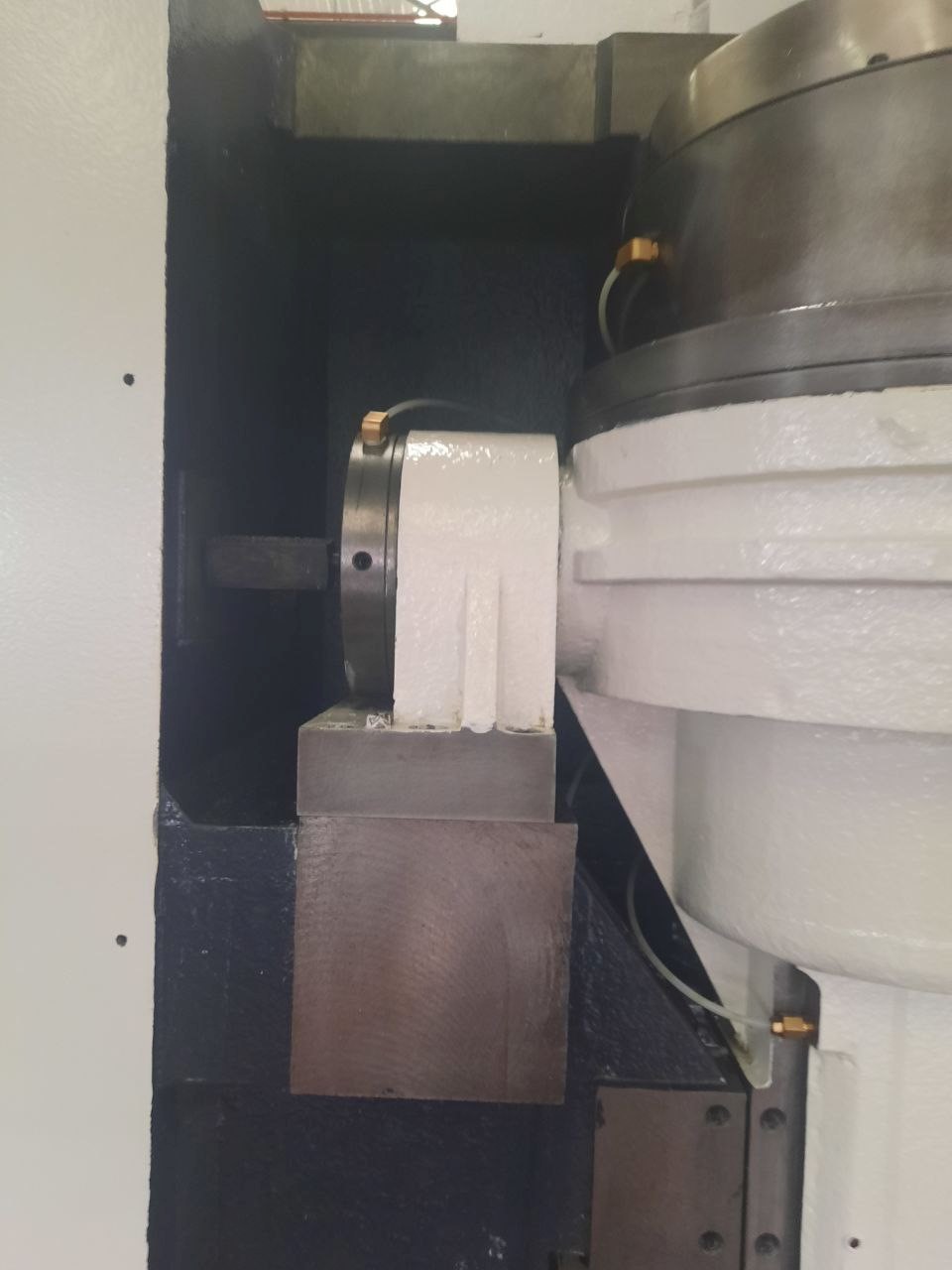

Основное движение, возвратно-поступательное, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления. Возвратно-поступательное движение осуществляется с помощью уникального кривошипного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода инструмента. Ползун станка имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию отвода долбяка, которая подходит для обработки углубленного зубчатого венца.

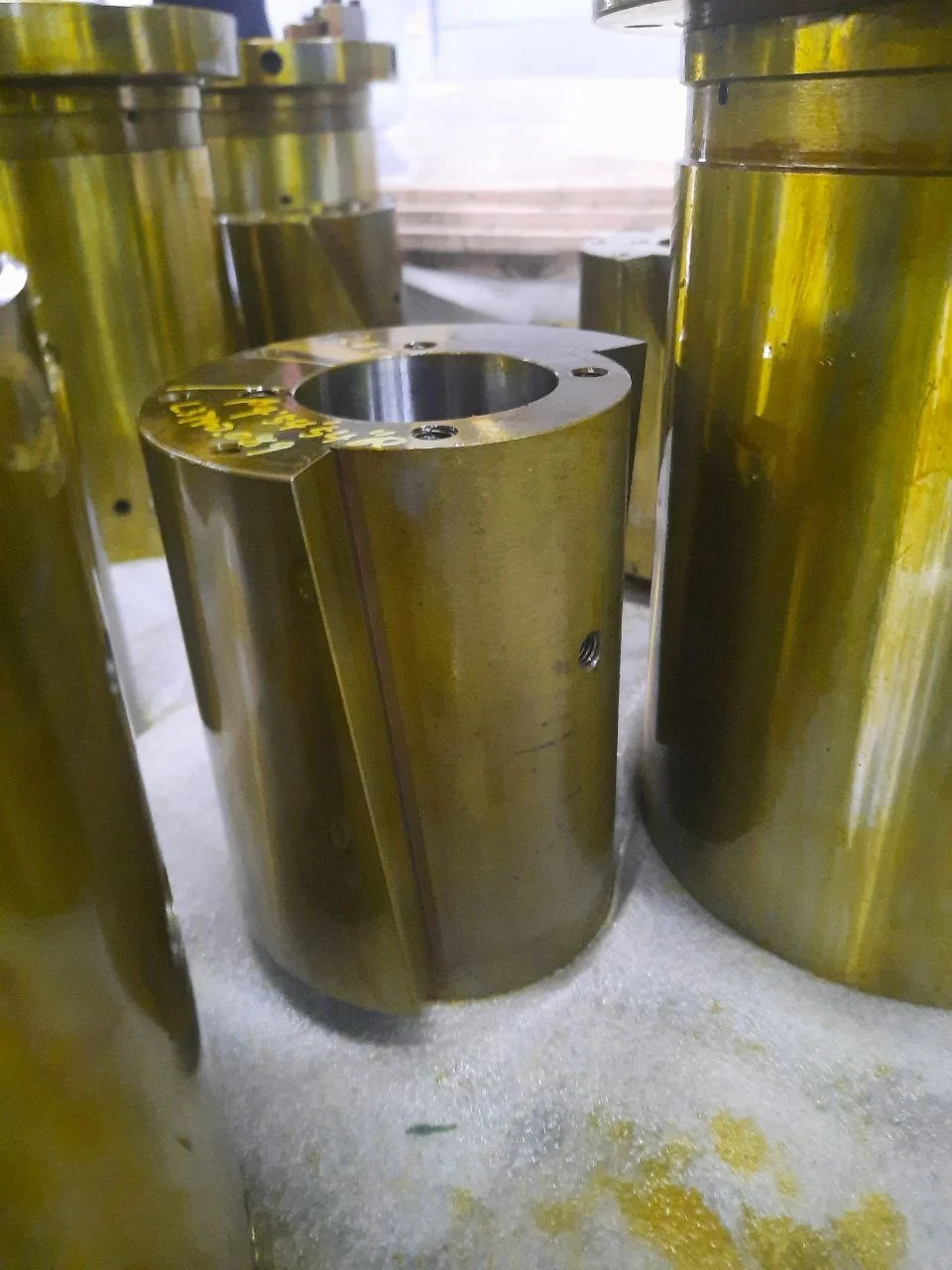

Держатель инструмента оснащен встроенной пружиной и обновлённой конструкцией адаптера для установки инструмента.
Для предотвращения разбрызгивания масла станок комплектуется защитным кожухом, который обеспечивает отличную видимость в зоне резания.
Для охлаждения и смазки долбяка используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки направляющих.

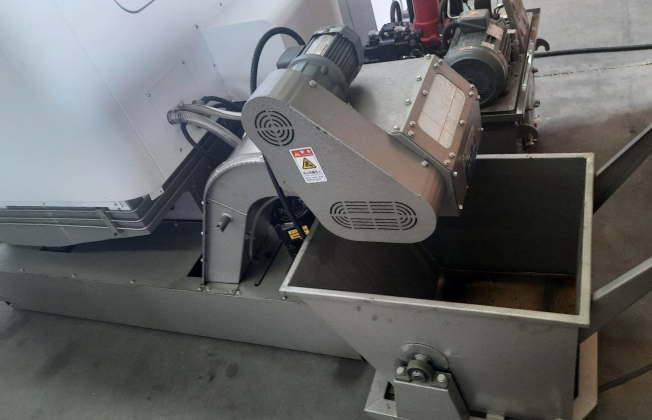

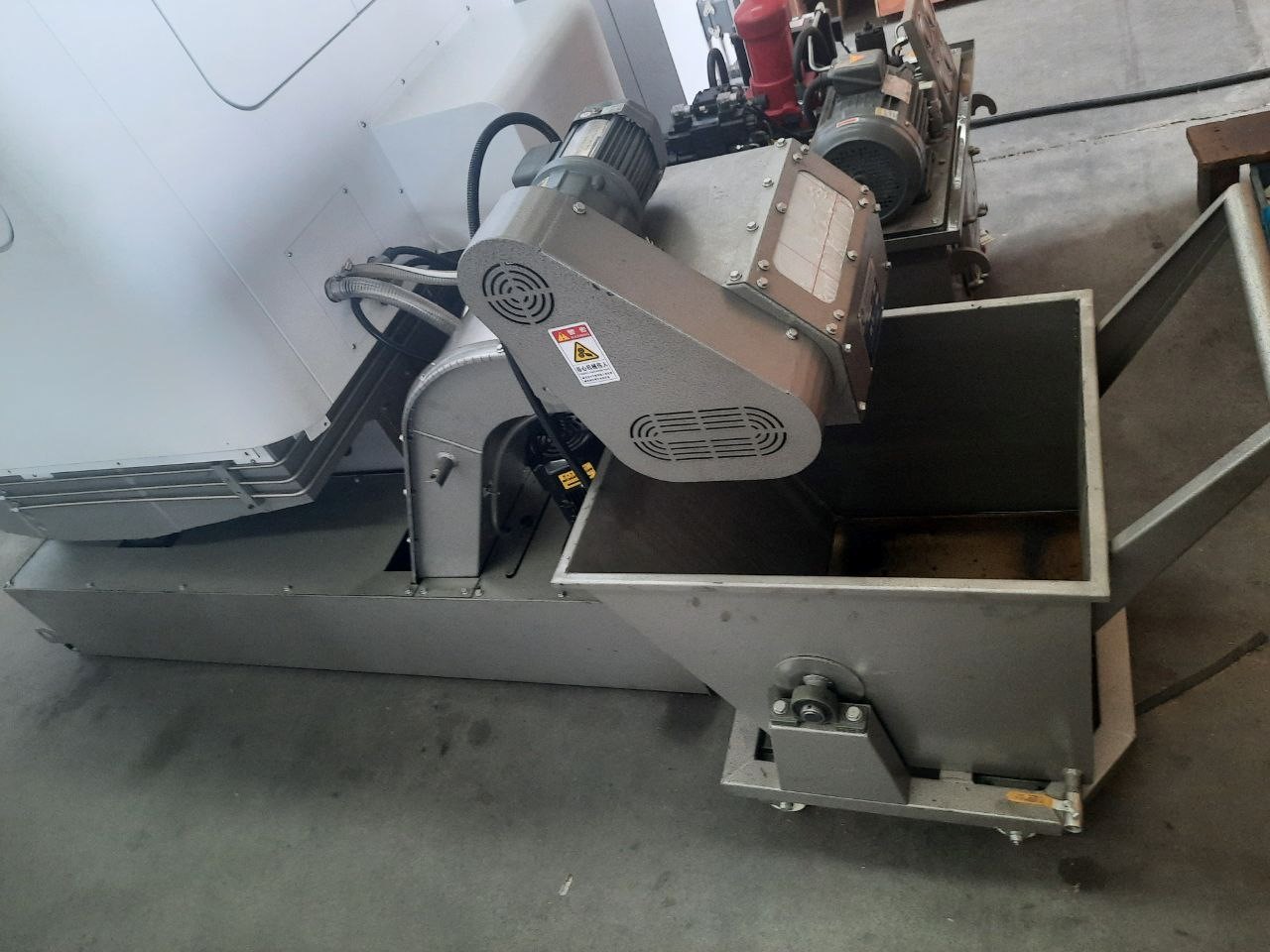

Так же, станок оснащен автоматическим транспортером для удаления стружки.
На станке установлена система управления SIEMENS 828D с ЧПУ и цифровая сервосистема SIEMENS (Германия) или Fanuc (Япония), по желанию клиента. В электрическом шкафу управления установлен кондиционер.
Станок оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки. Бак СОЖ на 400 литров встроен с станину станка. Также, имеется пневматический пистолет для смывания стружки.
Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания.
Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена адаптерами для инструментов различного диаметра.
Точность обработки на станке достигает 6-го класса стандарта GB.

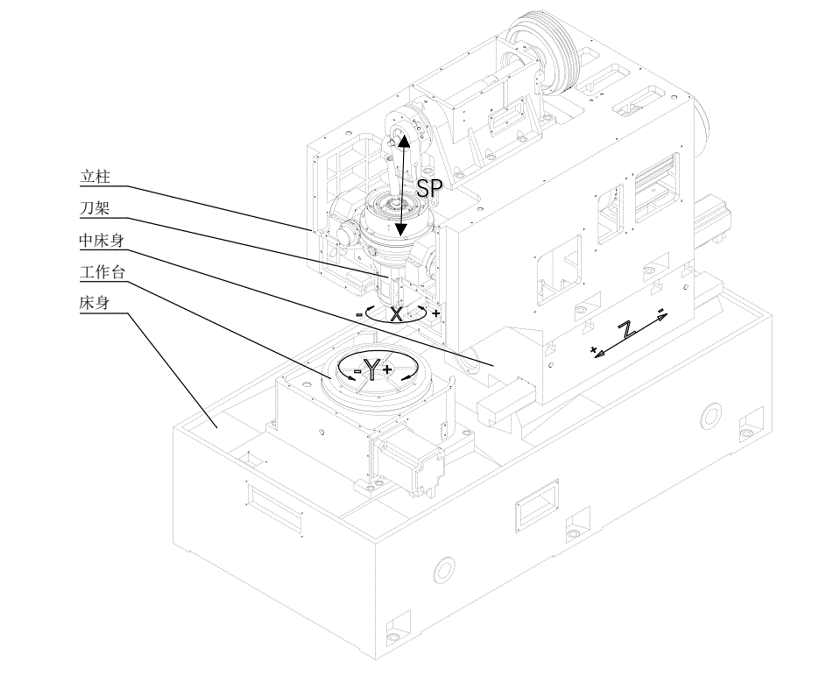

Оси станка
Станок имеет 4 управляемых оси:
-
возвратно-поступательное движение инструмента (ось SP)
-
вращение инструмента (ось Х)
-
вращение стола (ось Y)
-
радиальная подача стола (ось Z)
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
Максимальный внешний рабочий диаметр |
мм |
150 |
|
Максимальный внутренний рабочий диаметр |
мм |
60 + диаметр инструмента |
|
Минимальный внутренний рабочий диаметр |
мм |
10 |
|
Минимальный рабочий модуль |
мм |
0,15 |
|
Максимальный рабочий модуль |
мм |
4 |
|
Максимальная ширина венца |
мм |
40 |
|
Максимальная длина хода долбяка |
мм |
50 |
|
Расстояние между осями долбяка и рабочего шпинделя |
мм |
-30~190 |
|
Расстояние между поверхностью рабочего стола и опорной поверхностью долбяка |
мм |
150~200 |
|
Величина разгрузки долбяка |
мм |
20,5 |
|
Величина отскока инструмента |
мм |
0,5 |
|
Регулировка положения перемещения долбяка |
мм |
15 |
|
Диаметр шпинделя |
мм |
90 |
|
Диаметр цапфы шпинделя |
мм |
31,743 |
|
Ротационная подача долбяка |
мм/дв. ход |
0,010-2,0 |
|
Радиальная подача |
мм/дв. ход |
0,005-0,2 |
|
Ускоренная радиальная подача |
м/мин |
2 |
|
Количество Т-образных пазов в столе |
шт |
4 |
|
Диаметр рабочего стола |
мм |
260 |
|
Диаметр отверстия рабочего стола |
мм |
80 |
|
Возвратно-поступательные ходы долбяка в минуту |
дв. ход/мин |
0 – 1000 (1500) |
|
Максимальная частота вращения рабочего стола |
об/мин |
1,5 |
|
Быстрое радиальное перемещение рабочего стола |
мм/мин |
1500 |
|
Максимальная нагрузка на рабочий стол |
кг |
3000 |
|
Мощность главного двигателя |
кВт |
7,5 |
|
Общая мощность машины |
кВт |
18 |
|
Вес машины |
кг |
6500 |
|
Габаритные размеры (Д x Ш x В) |
мм |
2200х1425х2440 |
|
Достигаемая степень точности |
|
6 |
|
Конус шпинделя |
Конус Морзе |
МК4 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
-
Система ЧПУ Siemens 828D
-
Освещение рабочей зоны
-
Электрошкаф с кондиционером
-
Централизованная независимая система смазки направляющих
-
Система подачи СОЖ
-
Полузакрытое кабинетное ограждение зоны резания
-
Клиновые опоры 240x130x70, 6 шт.
-
Тестовая оправка
-
Адаптер для долбяка, 3 шт.
-
Набор инструмента для обслуживания станка
-
Инструкция по эксплуатации на русском языке
-
Инструкция по управлению ЧПУ
-
Сертификат качества
-
Упаковочный лист, 1 шт.
-
Гайка, 2 шт.
