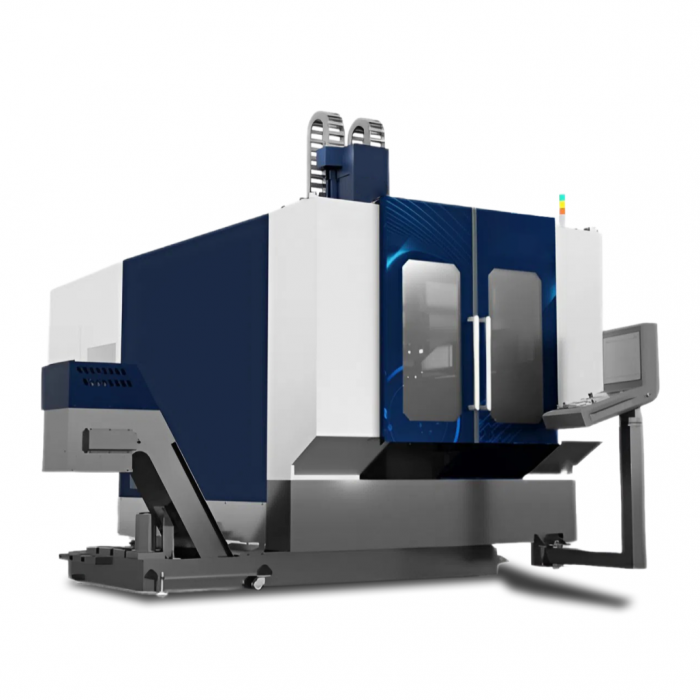

5-осевой обрабатывающий центр с ЧПУ SUE-650A

5-осевой обрабатывающий центр серии SUE — это современное высокотехнологичное оборудование, позволяющее обрабатывать сложные детали, требующие одновременной обработки с интерполяцией по 5 координатам.

Идеально подходит для многозадачной обработки деталей: пресс-форм, турбин, импеллеров, авиационных и автомобильных компонентов, медицинских изделий и корпусов с нестандартной геометрией.

Конструкция станка

Станина и колонна отлиты из высококачественного серого чугуна и имеют коробчатую структуру с большим количеством рёбер жёсткости.

ШВП

Шариковые винты установлены на опоры с прецизионными подшипниками и подключены к серводвигателям Siemens с помощью высококачественных безлюфтовых муфт. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка.

Направляющие

В станке используются высокоскоростные и высокоточные линейные направляющие качения роликового типа. Они обеспечивают безукоризненное выполнение даже самых сложных типов обработки, включая операции с малой величиной хода. Такие характеристики критически важны для передовых отраслей: аэрокосмической, автомобильной, медицинской промышленности, а также для производства штампов и пресс-форм.

Подшипники

Высокая плавность перемещения осей достигнута благодаря применению сверхпрочных и высокоточных подшипников. Их совершенство — результат глубоких исследований компании в области трибологии, материаловедения, аналитических технологий и механотроники. Эта инновационная работа позволяет создавать подшипники, которые полностью соответствуют самым строгим задачам механической обработки.

Наклонно-поворотный стол

Станок оснащается наклонно-поворотным столом (оси В и C) с диаметром планшайбы 650 мм. На поверхности стола выполнены T-образные пазы для закрепления обрабатываемой детали. Максимальная нагрузка на стол 900 кг. Угол наклона стола -120…+90 град. Наклонно-поворотный стол позволяет совершать многостороннюю обработку заготовки за одну установку. Конструкция стола позволяет устанавливать ручные и механизированные зажимные приспособления различных типов для закрепления обрабатываемой детали.

Система автоматической смены инструмента

Стандартная вместимость инструментального магазина станка составляет 40 позиций и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.

Система ЧПУ

SIEMENS SINUMERIK ONE – это передовая система ЧПУ для высокопроизводительных станков, разработанная для новых возможностей, идей и бизнес-моделей.

▪ Виртуальная визуализация и цифровой двойник

▪ Современные приводные системы

▪ Мультитехнологическое ЧПУ

▪ До 31 оси и любое количество осей ПЛК

▪ До 10 каналов обработки

▪ Модульная концепция панели с мультисенсорным цветным дисплеем

▪ ПЛК SIMATIC S7-1500F

▪ Оснащен интерфейсами USB и RJ45
