- Высокая точность обработки благодаря оптическим линейкам Heidenhain

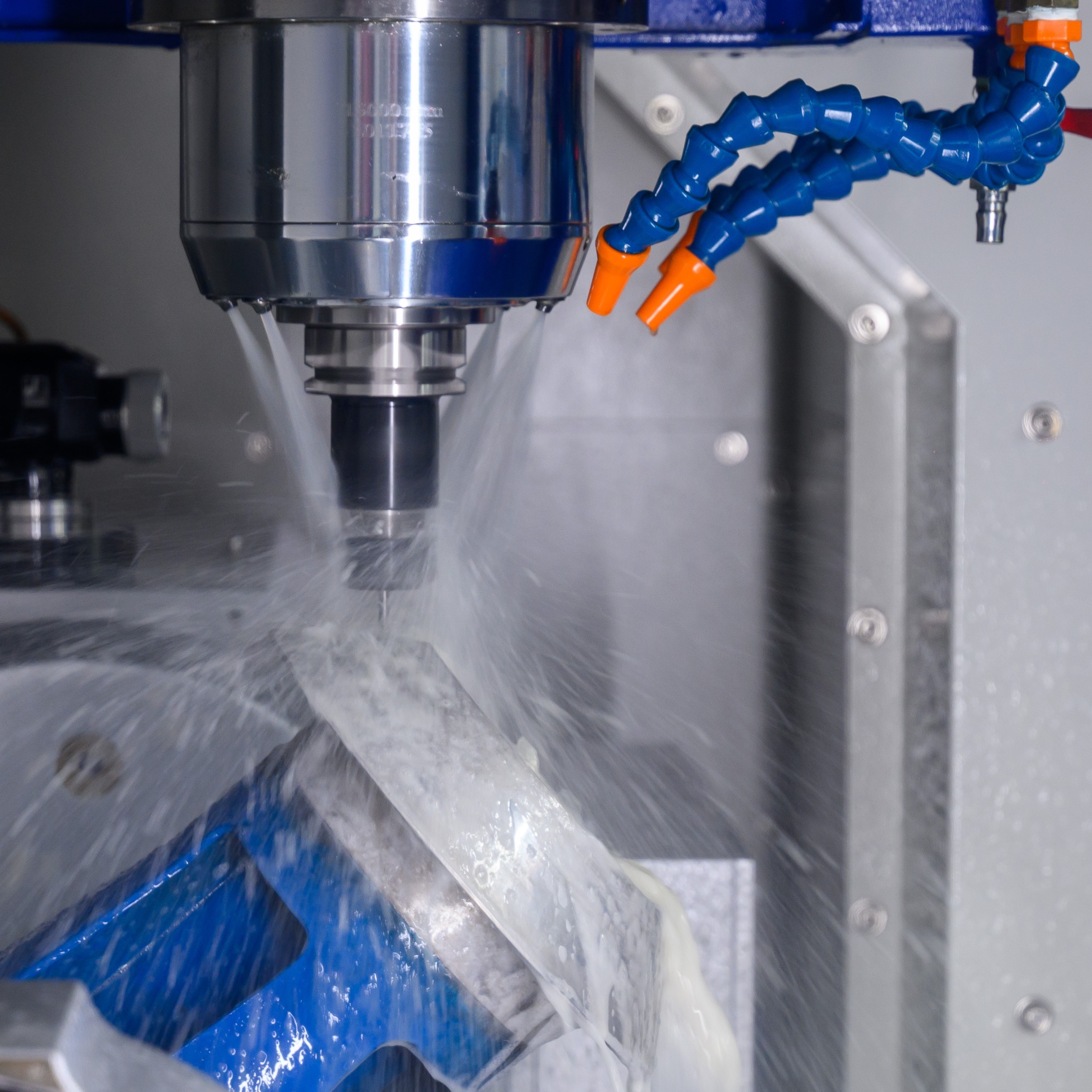

- Мощный шпиндель с высокой частотой вращения и крутящим моментом

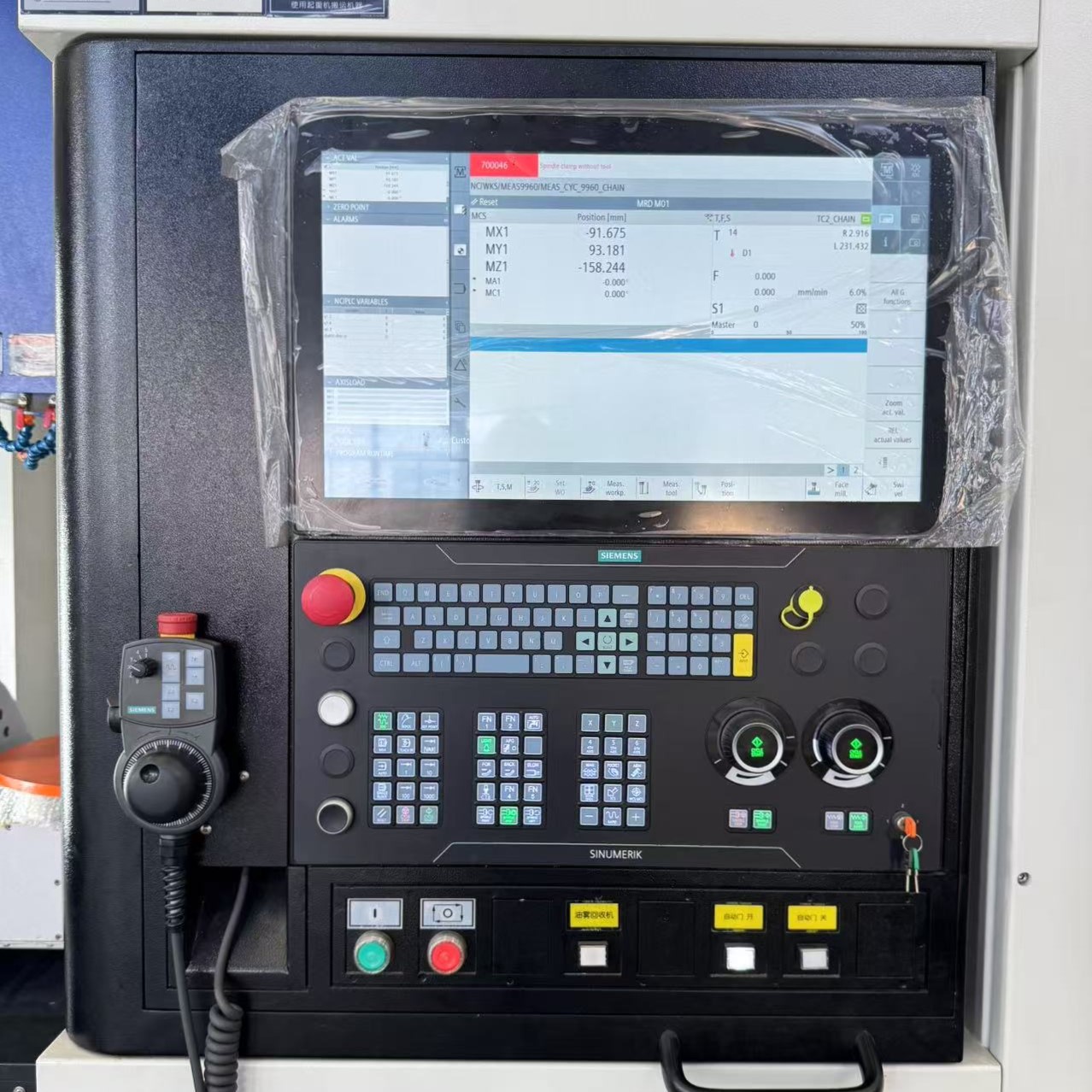

- Надежная система ЧПУ Siemens Sinumerik ONE
- Защитные функции: термокомпенсация и защита от столкновений

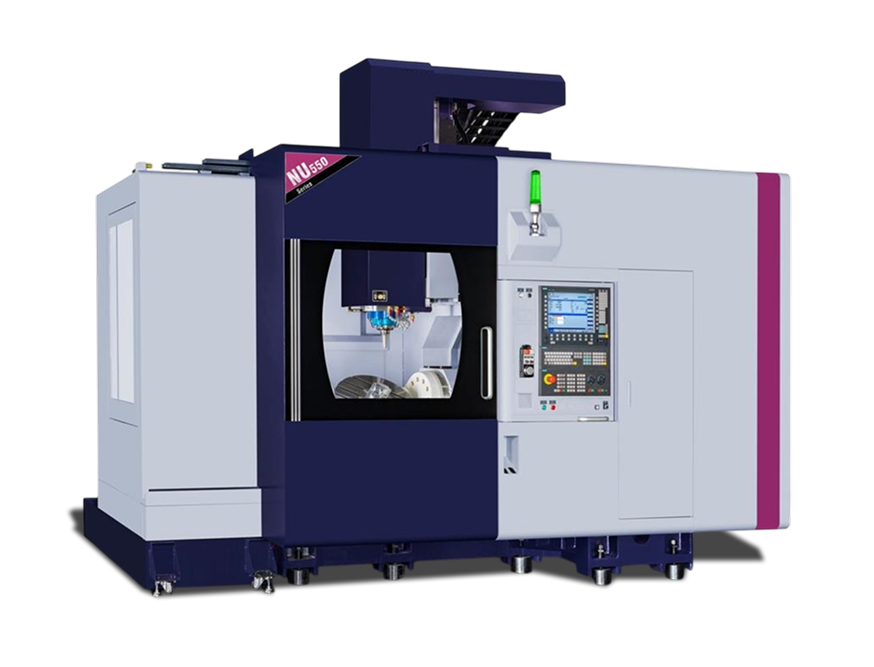

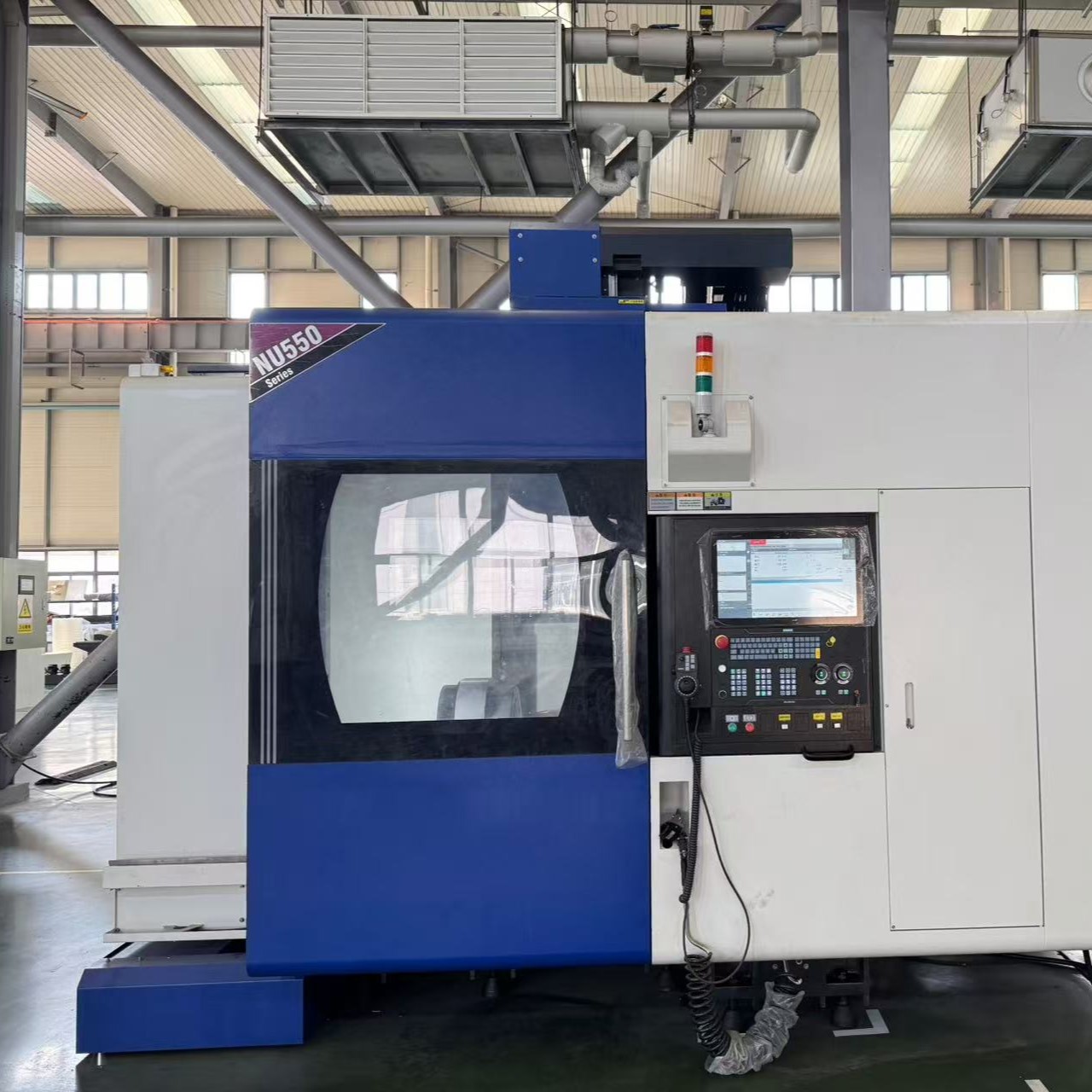

5-осевой обрабатывающий центр серии NU550 — это точный и надежный станок для самых сложных условий работы. Данный станок обеспечивает функцию одновременного управления по 5 осям, благодаря которой за одну установку можно выполнять обработку сложных наклонных профилей, тонкостенных конструкций и резку сложных форм.

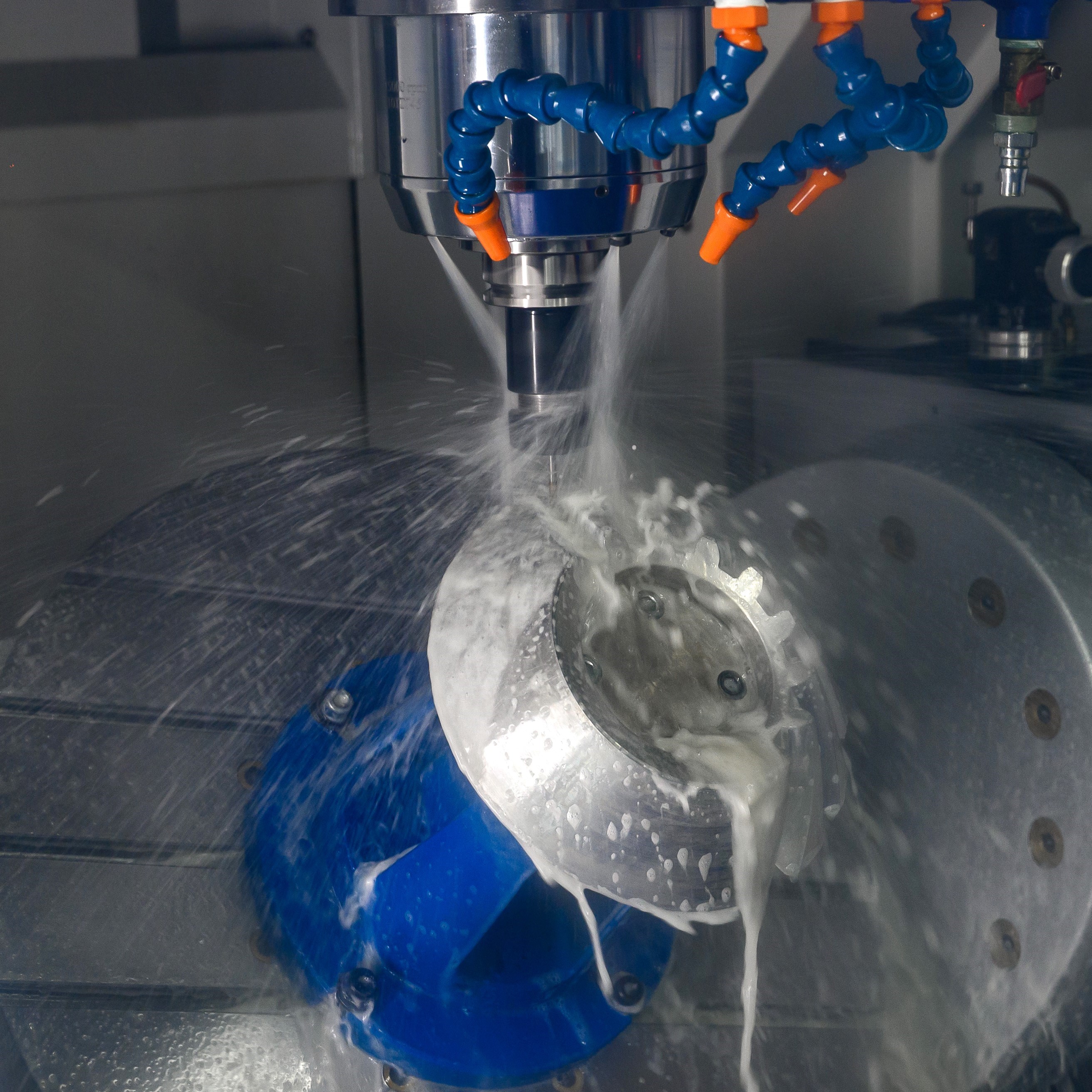

Это идеальный станок для многозадачной обработки сложных пресс-форм, турбин, лопастей крыльчатки, автомобильных, авиационных, медицинских деталей и корпусов, которые имеют сложные контуры или углы и изготовлены из алюминиевого сплава, титана, жаропрочного или другого материала.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед. изм. |
Значение |
|
|
Рабочий стол |
Диаметр стола |
мм |
550 |
|
Максимальная допустимая нагрузка на стол |
кг |
300 |
|
|
Угол поворота (ось С) |
град |
360 |
|
|
Угол наклона (ось А) |
град |
+30÷-120 |
|
|
Индексация осей А и С |
град |
0,001 |
|
|
Шпиндель |
Тип передачи |
|
Прямой привод |
|
Мощность привода шпинделя, пост/30 мин |
кВт |
20 / 30 |
|
|
Частота вращения шпинделя |
об/мин |
15 000 |
|
|
Конус шпинделя |
- |
HSK A63 |
|
|
Мощность двигателя шпинделя |
кВт |
20 / 30 |
|
|
Крутящий момент (номинальный/максимальный) |
Нм |
96/143 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
940 |
|
Перемещение по оси Y |
мм |
800 |
|
|
Перемещение по оси Z |
мм |
550 |
|
|
Расстояние от торца шпинделя до поверхности стола |
мм |
80 ~ 630 |
|
|
Ускоренное перемещение по оси X |
м/мин |
36 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
36 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Точность и позиционирование |
Точность позиционирования по осям X/Y/Z |
мм |
±0.005 |
|
Точность повторного позиционирования по осям X/Y/Z |
мм |
±0.0025 |
|
|
Точность позиционирования по осям A/C |
сек |
20 |
|
|
Точность повторного позиционирования по осям A/C |
сек |
10 |
|
|
Инструментальная система |
Тип магазина |
- |
Цепной |
|
Количество позиций инструмента |
- |
40 |
|
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
75 / 127 |
|
|
Максимальная длина инструмента |
мм |
250 |
|
|
Максимальный вес инструмента |
кг |
7 |
|
|
Прочее |
Система ЧПУ |
- |
SIEMENS SINUMERIK ONE |
|
Габаритные размеры (Д х Ш х В) |
мм |
4100 х 3650 х 3300 |
|
|
Масса станка |
кг |
11000 |
|
|
Потребляемая мощность станка |
кВа |
45 |
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ SIEMENS ONE + 22” LCD Shop Mill |
|
ШВП и роликовые направляющие для трех осей X / Y / Z |
|
Магазин инструментов на 40 позиции цепного типа |
|
Прямой привод |
|
Конус шпинделя HSK-A63 |
|
Автоматическая система смазки |
|
2 шнековых конвейера по оси Х в рабочей зоне |
|
1 ленточный конвейер для удаления стружки с тележной для стружки |
|
Маслоотделитель дискового типа |
|
Кондиционер для электрического шкафа |
|
Автоматическое открывание дверей |
|
Замок дверей |
|
Оптические линейки на осях X/Y/Z фирмы HEIDENHAIN |
|
Оптические энкодеры на осях А/С фирмы HEIDENHAIN |
|
Система термокомпенсации шпинделя |
|
Функция защиты от столкновений |
|
Система измерения детали RMP60 |
|
Система измерения инструмента RTS |
|
Система подачи СОЖ через шпиндель 20 бар |
|
Ручной пульт управления перемещениями станка (MPG) |
|
Защита рабочей зоны кабинетного типа |
|
Пистолет для подачи сжатого воздуха |
|
Пистолет подачи СОЖ |
|
Освещение рабочей зоны |
|
Вытяжка масляного тумапа |
|
3-х цветная сигнальная лампа |
|
Болты и подкладки для установки станка |
|
Комплект инструмента для монтажа станка |
|
Техническая документация |
