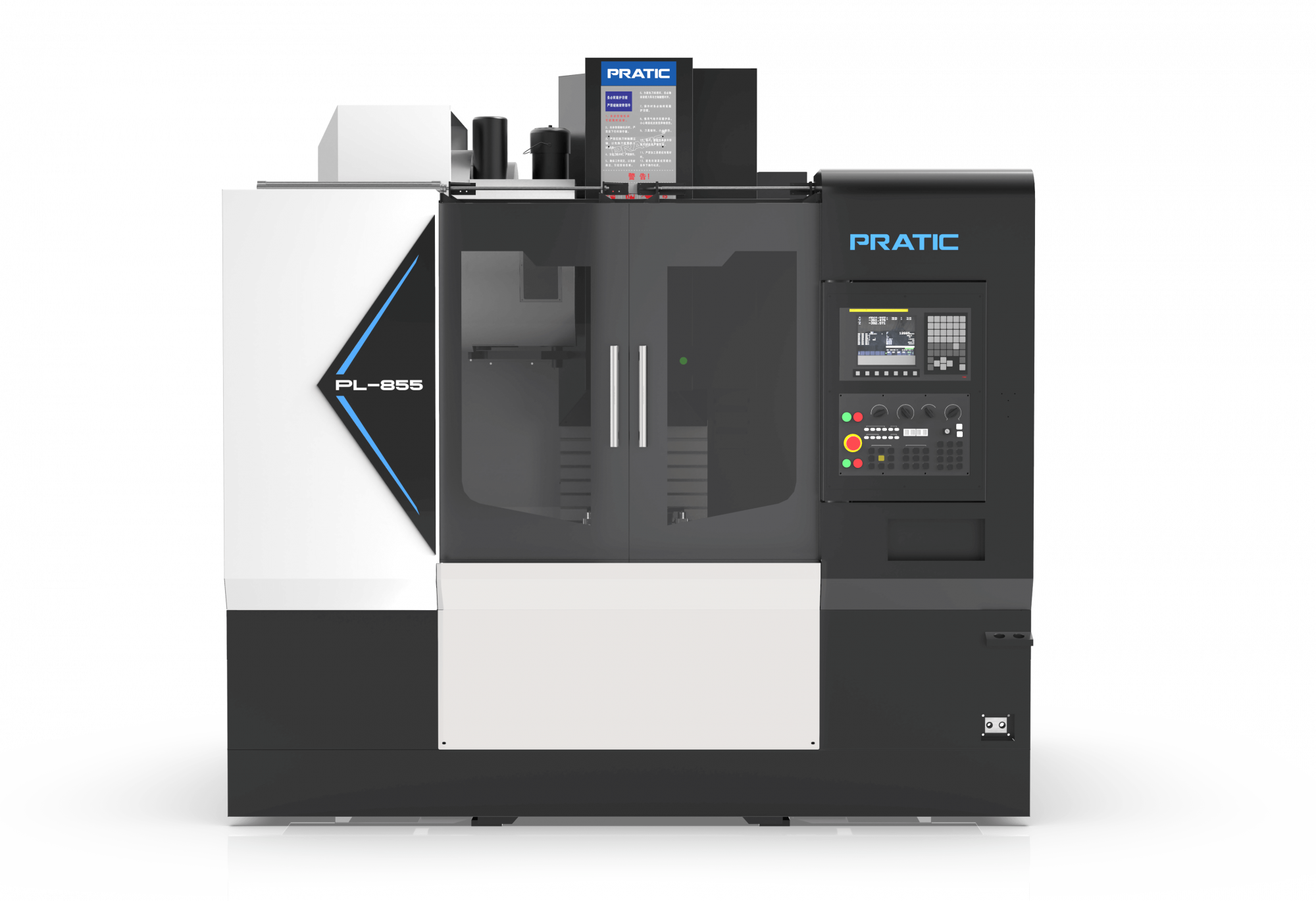

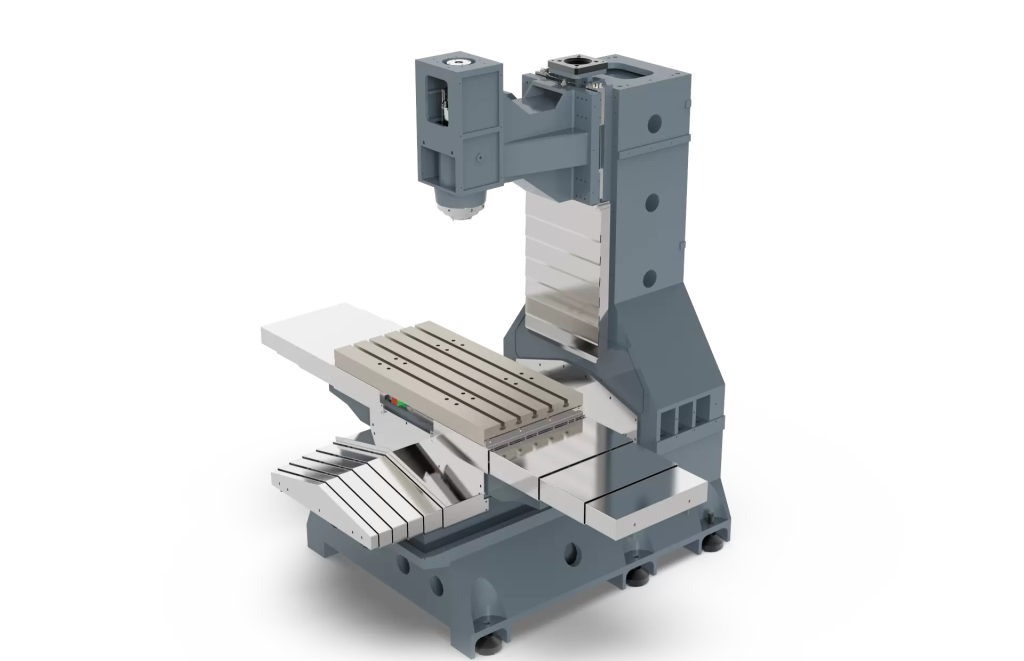

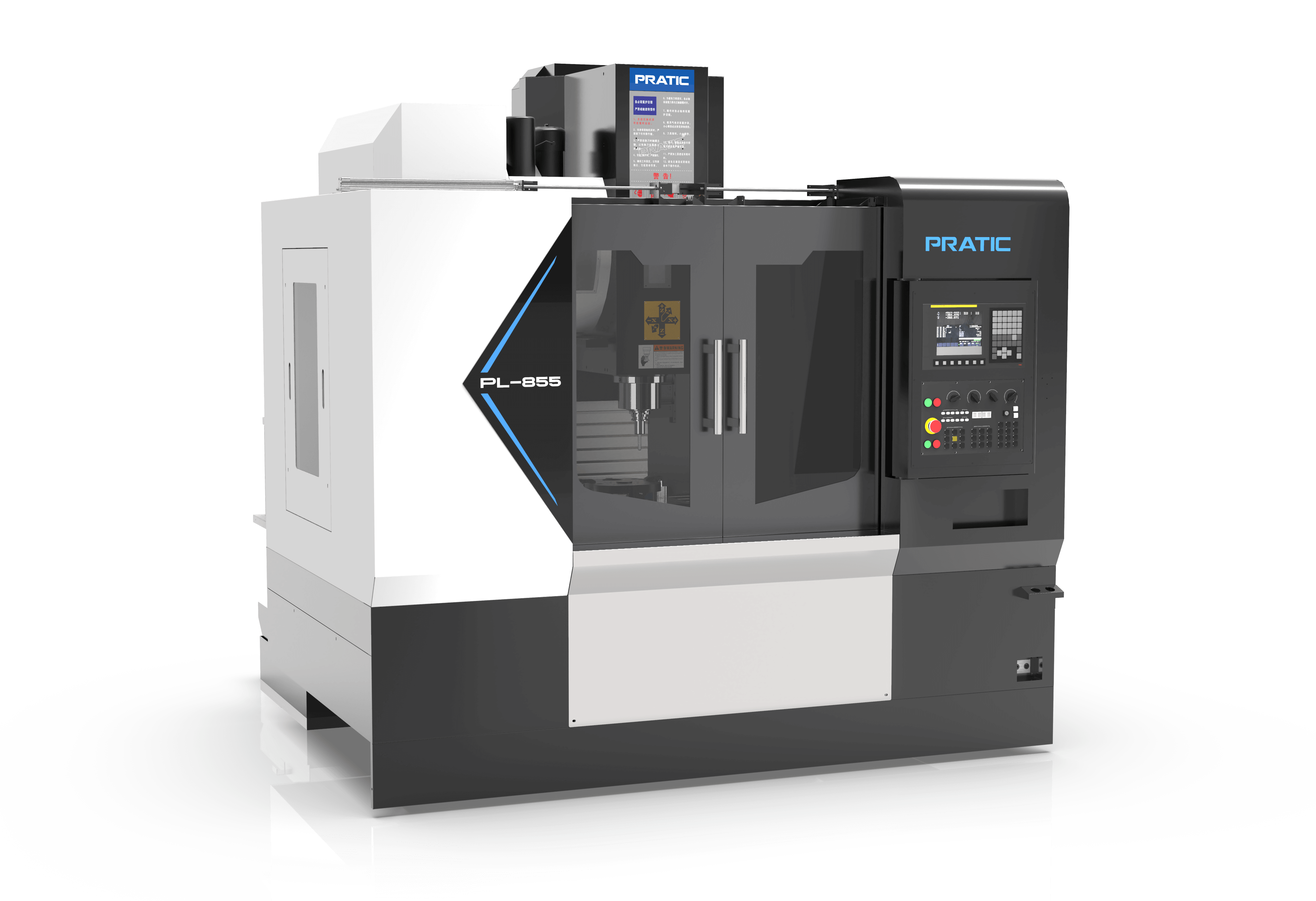

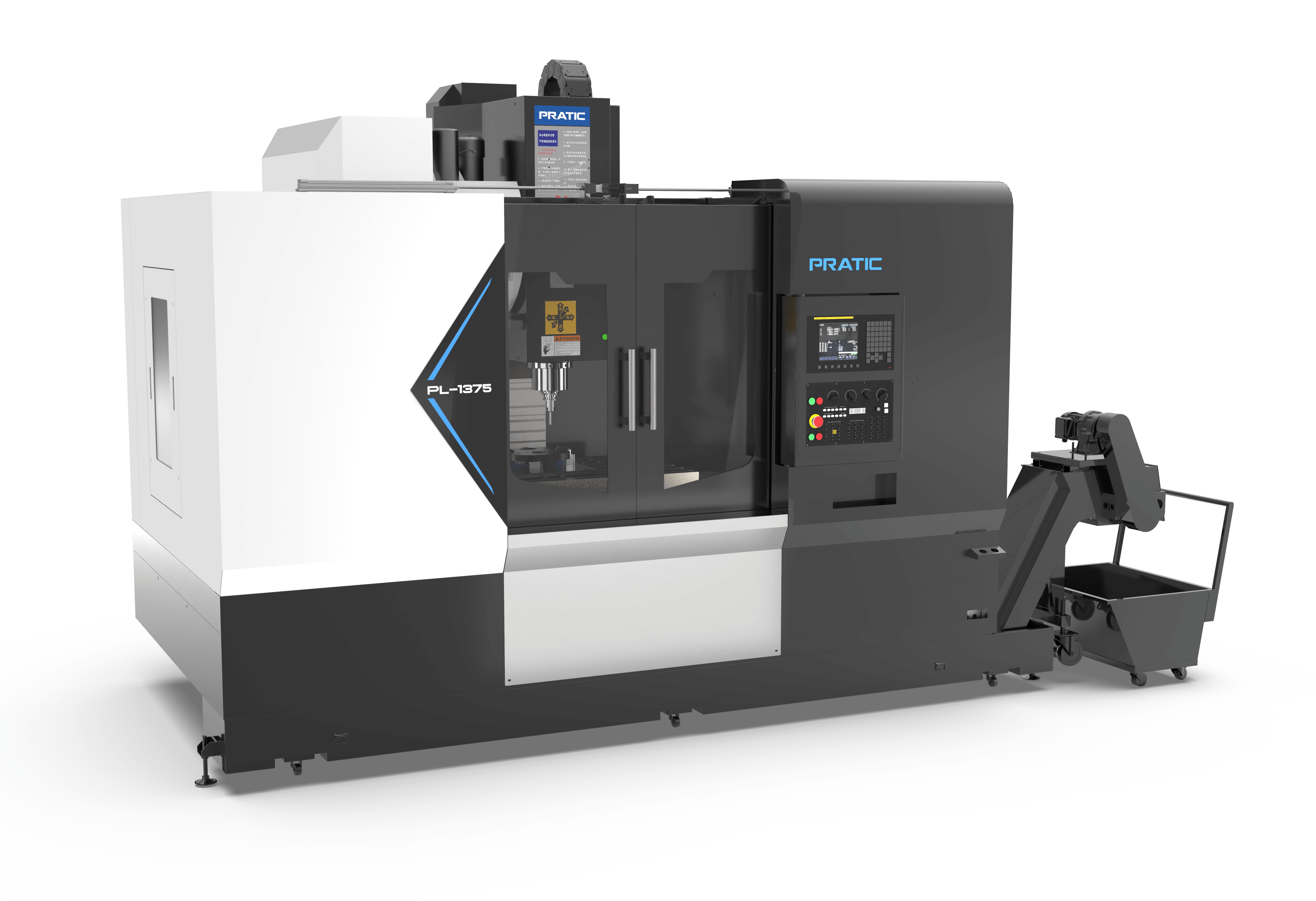

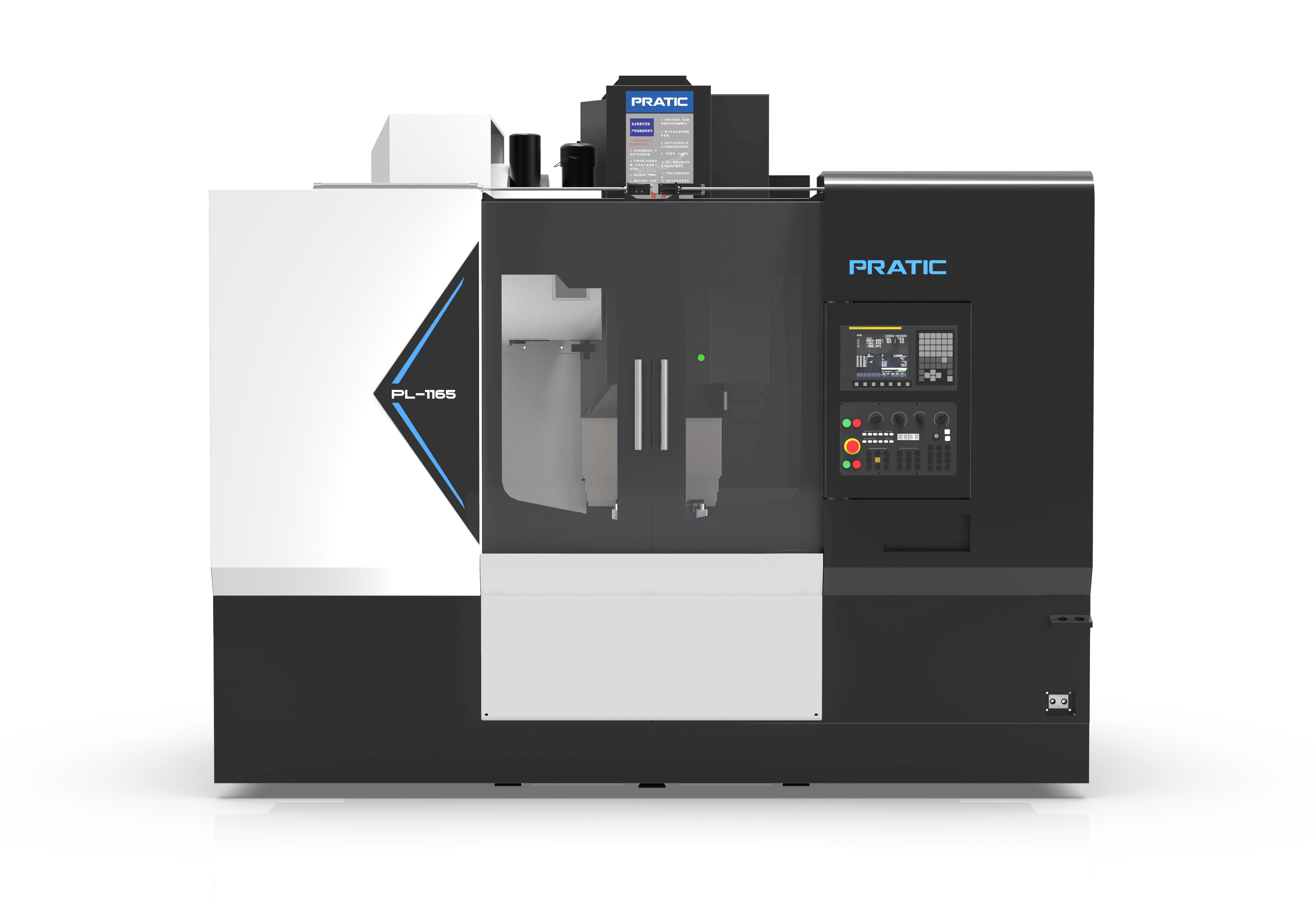

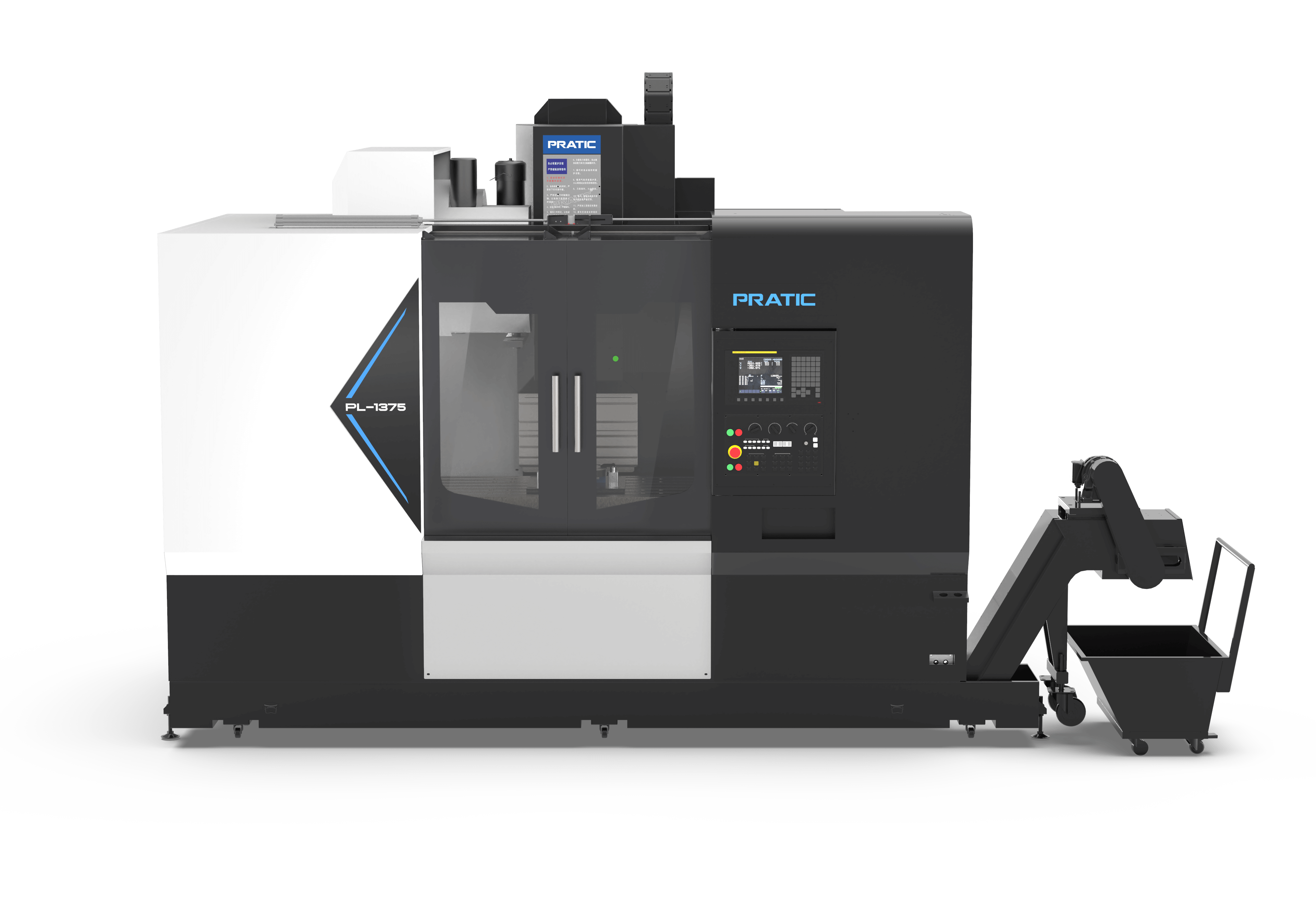

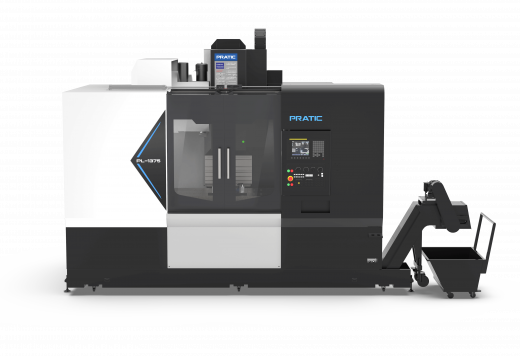

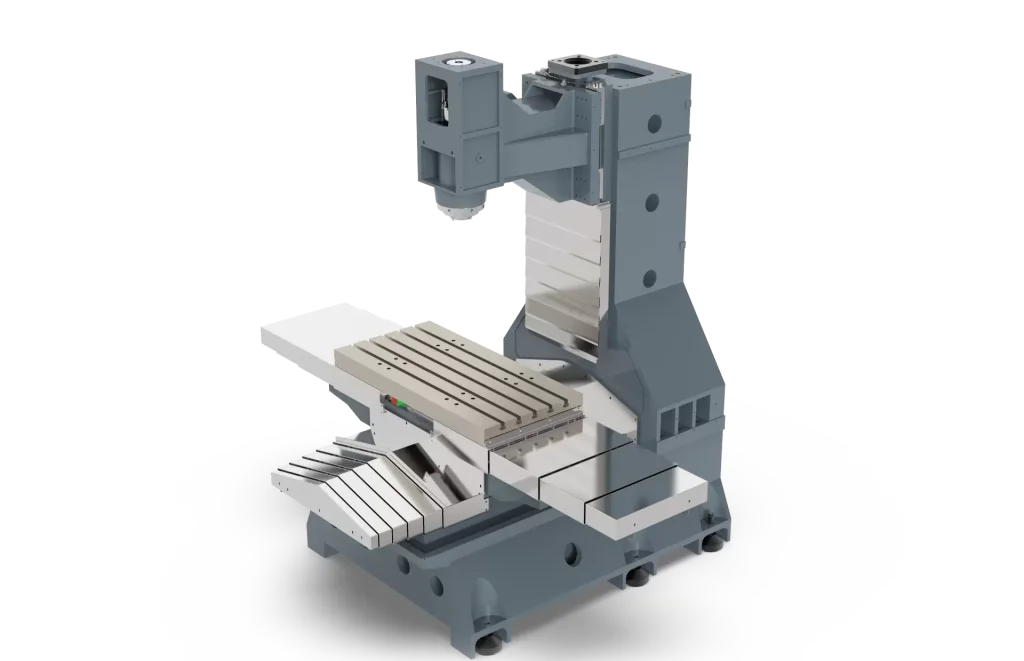

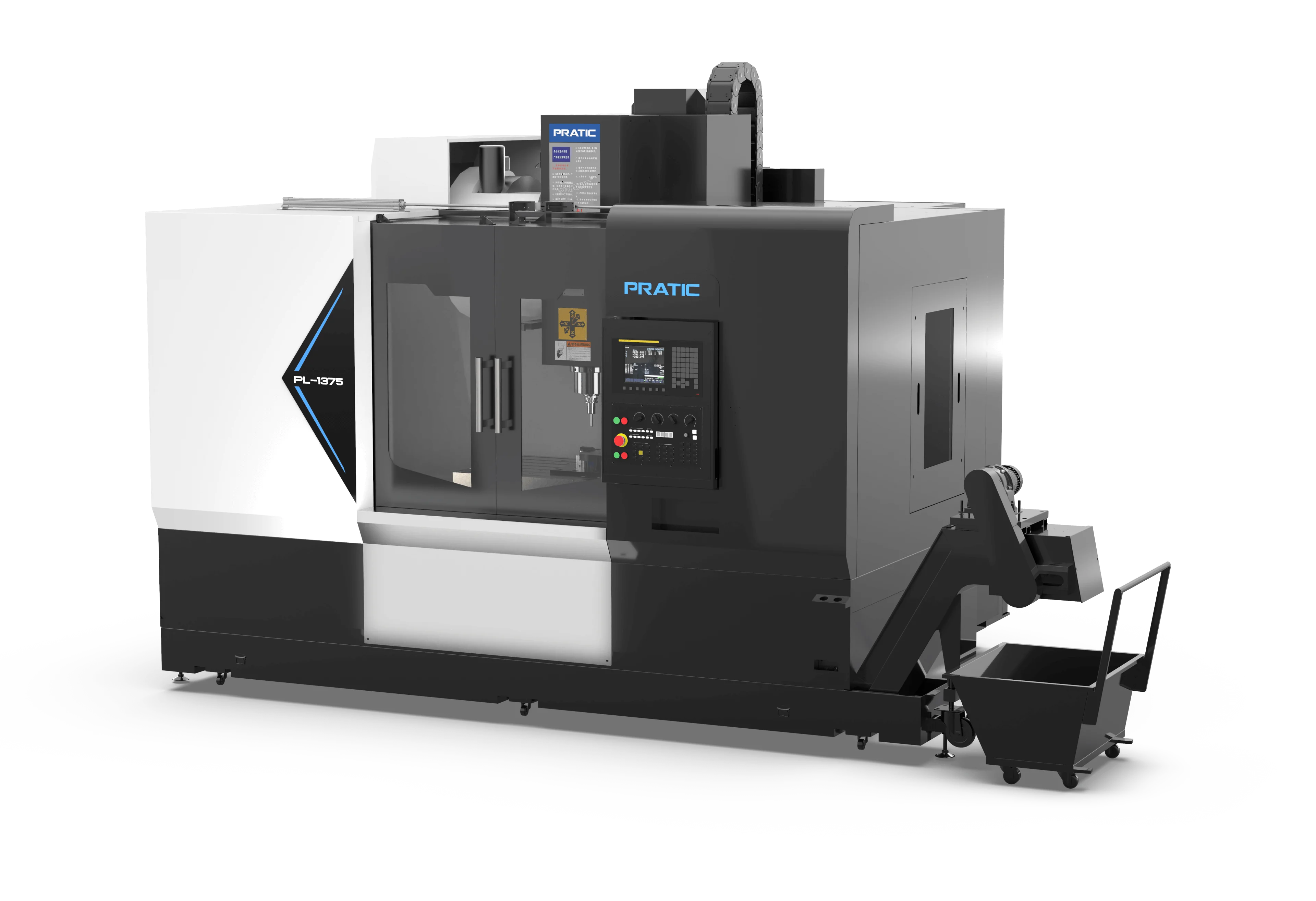

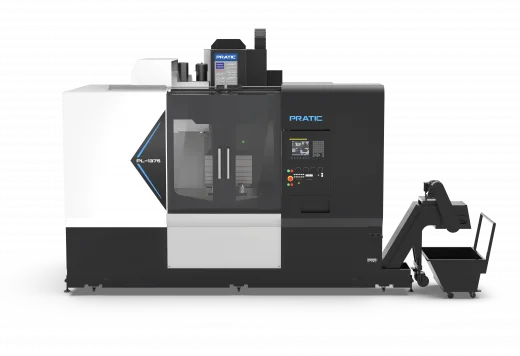

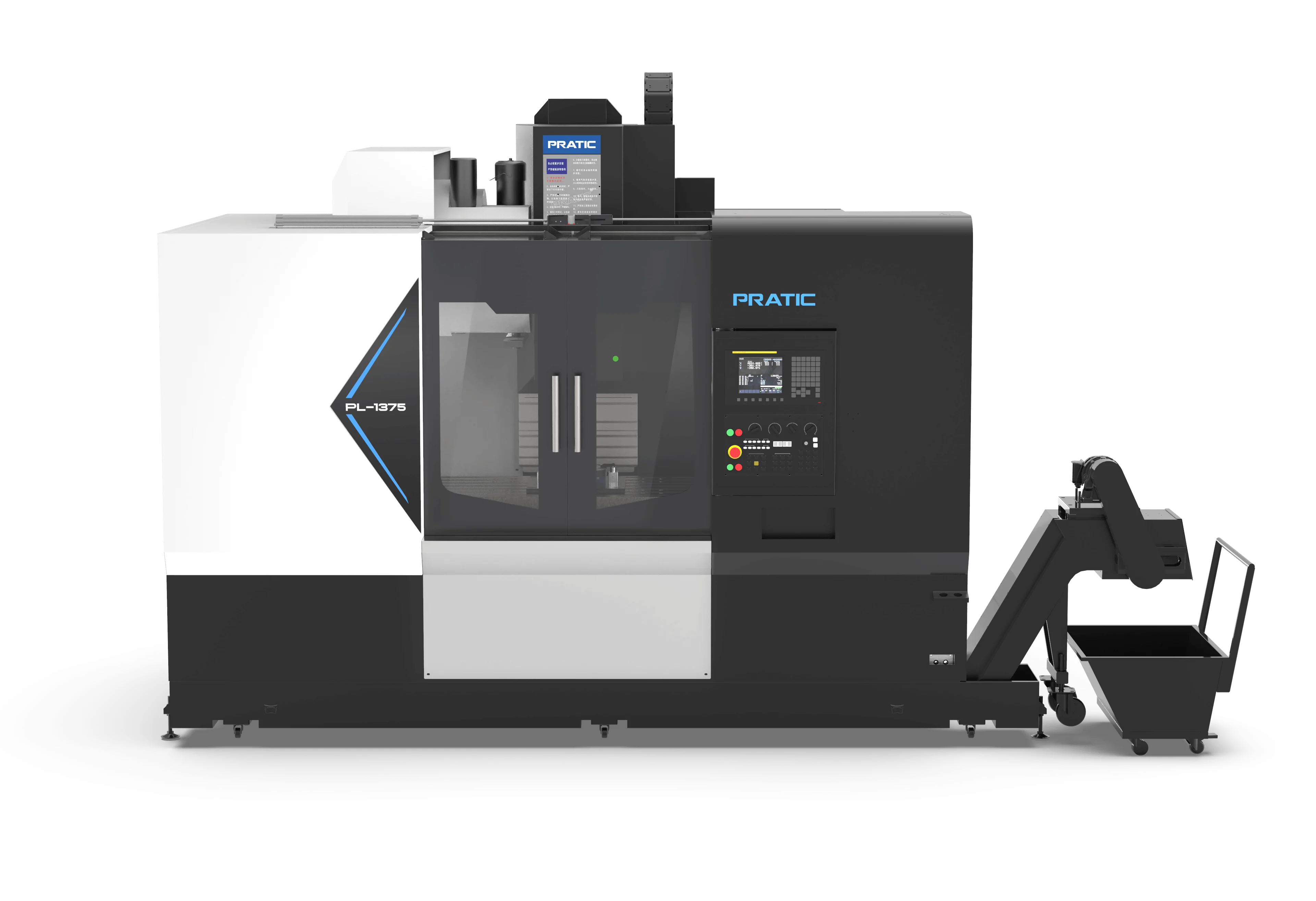

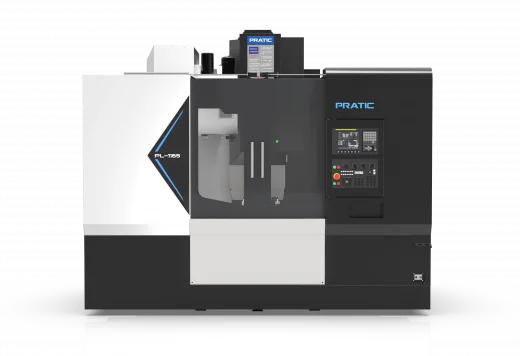

Высокоточный вертикально-фрезерный центр с ЧПУ оснащен роликовыми направляющими на трех осях и сервоприводом. Цельнолитая конструкция снижает вибрации при силовой обработке, а метод конечных элементов обеспечивает стабильную работу и длительный срок службы.
Серия PL используется в аэрокосмической промышленности, машиностроении, производстве пресс-форм и автомобильных деталей и запчастей, например корпуса двигателя. Обеспечивает высокоточную и эффективную обработку фрезерования, сверления, нарезания резьбы и расточки маленьких и средних деталей.
Высокая точность обработки
- ЧПУ Fanuc/Siemens/Mitsubishi закрывает все потребности сложной обработки, возможно одновременное выполнение фрезерования, растачивания, сверления, развертывания, нарезания резьбы за один зажим.
- Установлен трехосный подшипник японского производства NSK/NACHI класса P4.
- Используется трехосевой шнек тайваньского HIWIN класса C3.
- Основные компоненты электрики Schneider.

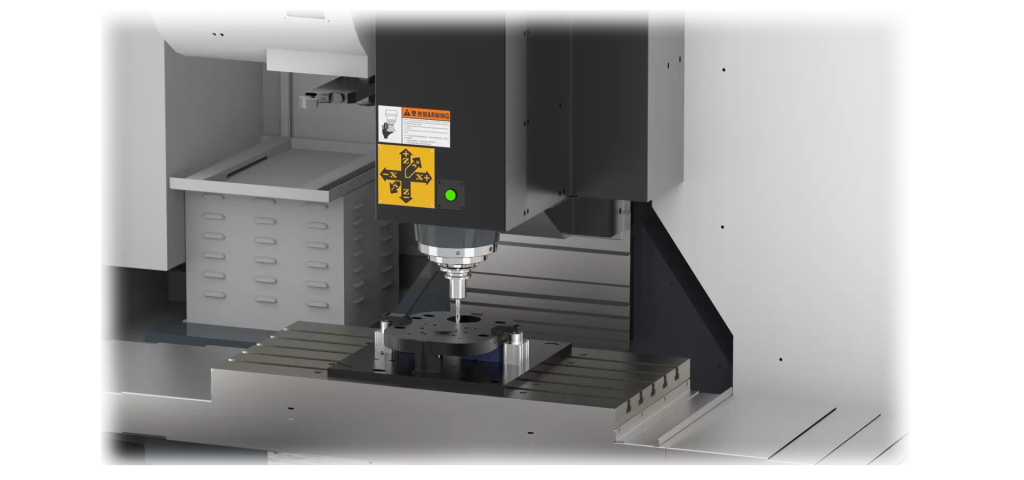

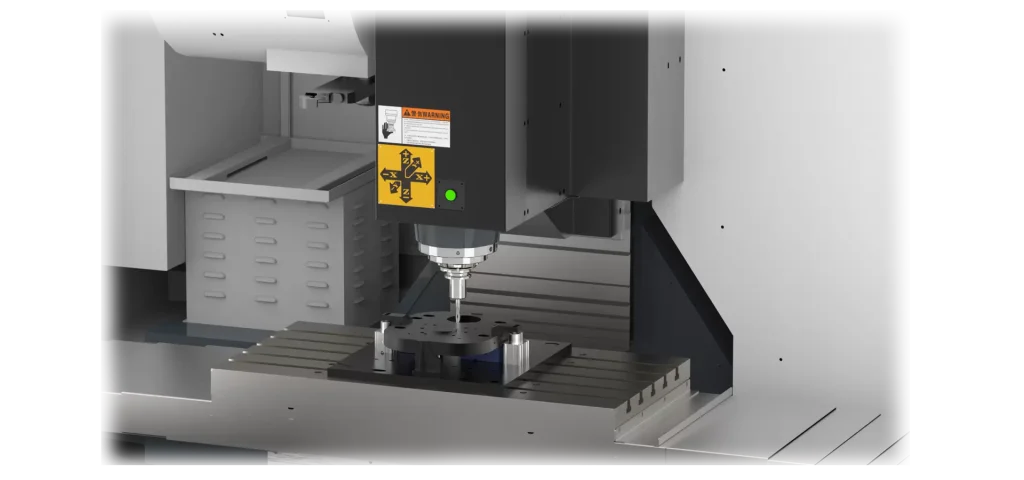

Высокоскоростная резка
- Установлен шпиндель BT40 с макс. скоростью 12 000 об/мин и увеличенным двигателем, стабильность и надежность высокоскоростного фрезерования или сверления.
- Конструкция охлаждения с постоянной температурой, низкое повышение температуры, стабильная производительность станка.
- Встроенная функция кольцевого распыления воды для продления срока службы.

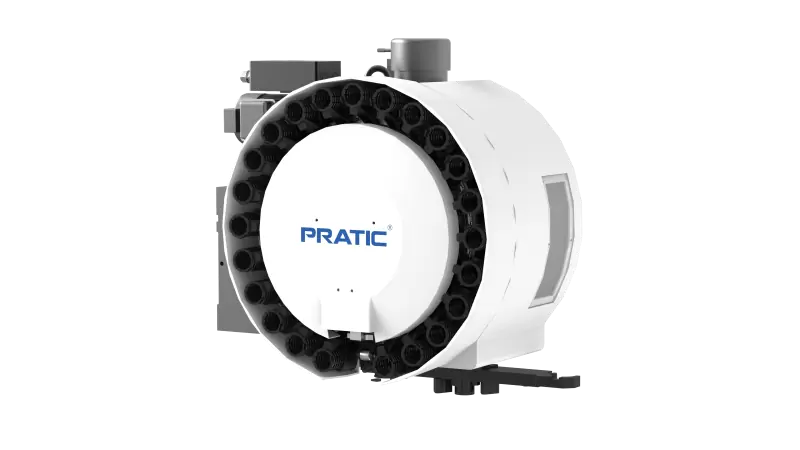

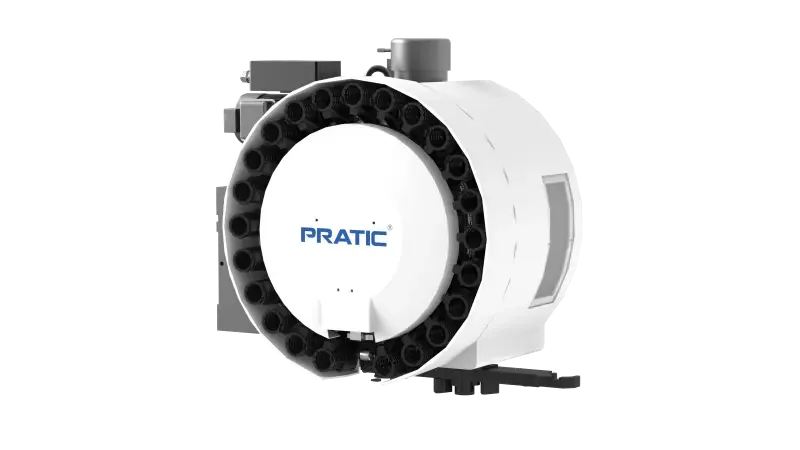

Быстрая смена инструмента для работы без простоев
- 2-секундная высокоскоростная смена инструмента.
- Сокращение времени простоя, повышенная эффективность и производительность.
- Гибкость операций за счет вместительного магазина дискового типа на 24 инструмента.

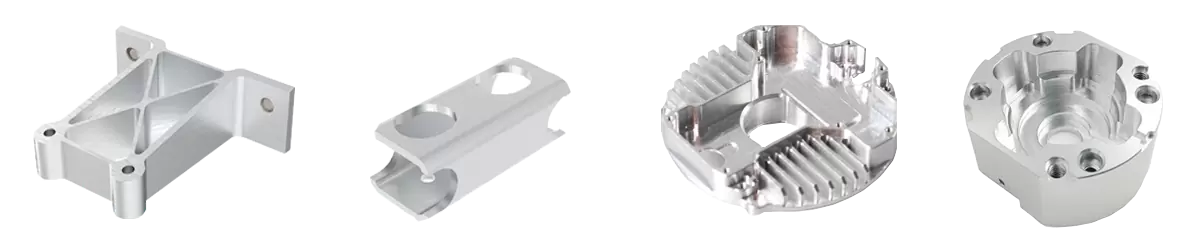

Пример деталей

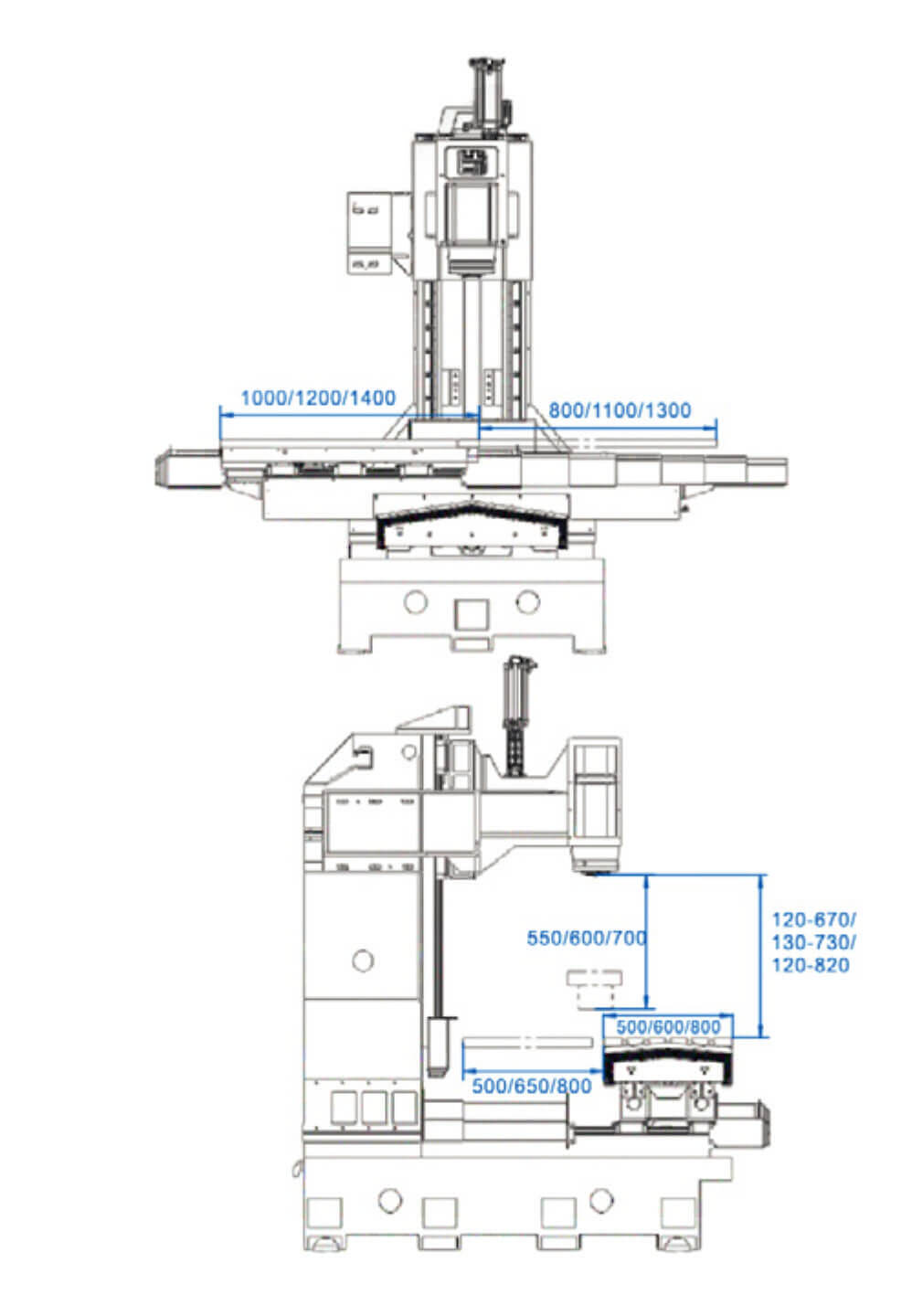

| PL855 | PL1165 | PL1375 | |
| Рабочий ход | |||
| Ось X, мм | 800 | 1100 | 1300 |
| Ось Y, мм | 550 |
650 |
750 |
| Ось Z, мм | 550 | 600 | 600 |
| Расстояние от шпинделя до поверхности стола, мм | 120-670 | 120-720 | 120-720 |
| Шпиндель | |||
| Тип |
Механический |
||
| Номинальная мощность, кВт | 7.5/15 | 11/18.5 | 11/18.5 |
| Крутящий момент, Нм | 35.5/95.5 | 52.5/118 |
52.5/118 |
| Макс. скорость, об/мин | 12000 | ||
| Конус |
BT/SK/CAT40 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 1-10000 | ||
|
Инструментальный магазин |
|||
| Тип | Дисковый | ||
| Вместимость | 24 | ||
| Время смены инструмента, сек | 2 | ||
| Основные параметры | |||
| Размер рабочего стола, мм | 1000х550 | 1200х600 | 1300х700 |
| Макс. нагрузка, кг/м² | 500 | 700 | 800 |
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 5-*18T*90 | 5-*18T*100 | 7-*18T*100 |
| Габариты, мм | 2800х2600х2600 | 2980х3120х2700 | 3340х3160х3000 |
| Масса, кг | 5500 | 7000 | 7500 |
Стандартная комплектация
- Система ЧПУ Fanuc/Siemens/Mitsubishi.
- Инструментальный магазин дискового типа на 24 позиции.
- Высокоскоростной шпиндель BT/SK/CAT40.
- Прецизионные роликовые направляющие по трем осям.
- Трехосный подшипник NSK/NACHI класса P4.
- Трехосевой шнек HIWIN класса C3.
- Электроника Schneider.
