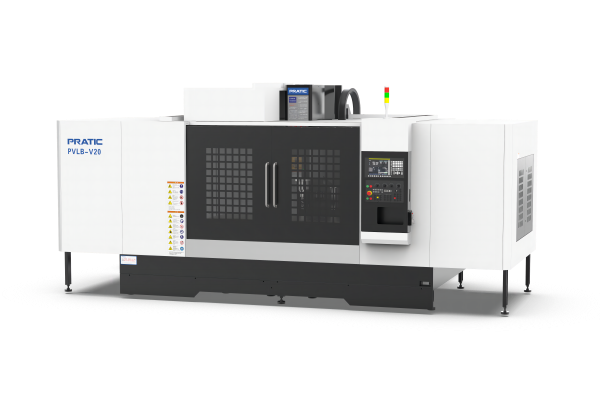

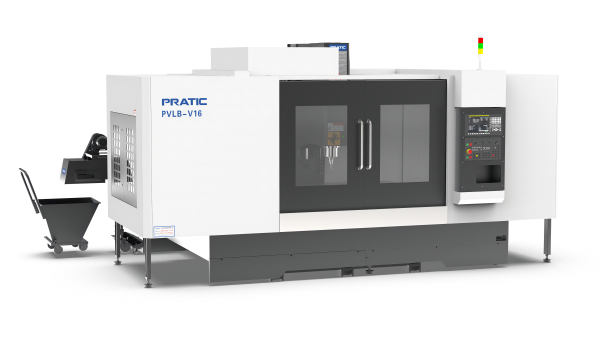

Вертикальный трехосевой фрезерный станок серии PVLB-V с ЧПУ имеет увеличенную рабочую зону и усиленную конструкцию. Предназначен для высокоточной и высокоэффективной автоматизированной обработки сверления, фрезерования растачивания деталей малого и среднего размера. Активно используется в аэрокосмической промышленности, производстве автозапчастей, механической обработке, изготовлении пресс-форм.
Преимущества серии PRATIC PVLB-V
- Стабильность и точность работы на протяжении длительного срока службы за счет использования метода конечных элементов при проектировании основных компонентов станка.
- Устойчивость к вибрациям во время силовой обработки и нужный уровень жесткости благодаря цельнолитой конструкции.
- Высокоточная работа за счет использования ШВП на трех осях тайваньского/японского производства класса C3 4016 и японских подшипников.
- Обеспечение жесткости обработки за счет прецизионной роликовой направляющей 45#, тайваньского/японского производства класса P.
- Быстрая работа и высокая производительность благодаря использованию магазина дискового типа на 24 позиции с временем смены инструмента в 2 секунды.
| PVLB-V16 | PVLB-V20 | |
| Рабочий ход | ||
| Ось X, мм | 1600 | 2000 |
| Ось Y, мм | 600 | 590 |
| Ось Z, мм | 600 | 600 |
| Шпиндель | ||
| Скорость шпинделя, об/мин | 12000 | |
| Конус шпинделя | BT40 | |
| Магазин инструментов | ||
| Тип | Дисковый | |
| Вместимость | 24 | |
| Время смены инструмента, сек | 2 | |
| Скорость перемещения | ||
| Перемещение по оси X/Y/Z, м/мин | 36/36/36 | 28/36/36 |
| Скорость резания по оси X/Y/Z, мм/мин | 12000 | |
| Операционная система | FANUC | |
| Мощность мотора | ||
| Мощность шпинделя, кВт | 11/15(S1/S6) | |
| Приводной двигатель по оси X/Y/Z | 3.0/3.0/3.0 | |
| Система смазки и охлаждения | ||
| Система смазки | Автоматическая | |
| Система охлаждения | Водяное | |
| Точность | ||
| Точность позиционирования по оси X/Y/Z, мм | 0.005/300 | |
| Точность повторного позиционирования X/Y/Z, мм | 0.003/300 | |
| Основные параметры | ||
| Требуемое давление воздуха, кг/см2 | 6 | |
| Высота, мм | 3000 | 2850 |
| Занимаемая площадь, мм | 2700x4500 | 2800x5300 |
| Вес, кг | Около 6500 | Около 7200 |
Стандартная комплектация
- Система ЧПУ FANUC.
- Инструментальный магазин дискового типа на 24 позиции.
- Высокоскоростной электрошпиндель BT40.
- Цельнолитая конструкция.
- ШВП на трех осях класса C3.
- Прецизионная роликовая направляющая 45# класса P.
- Система смазки.
- Система водяного охлаждения.
