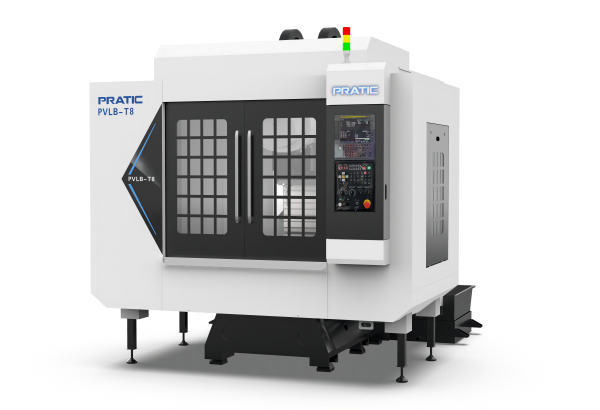

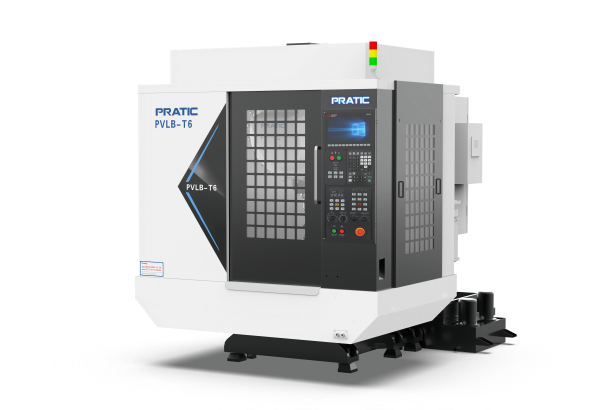

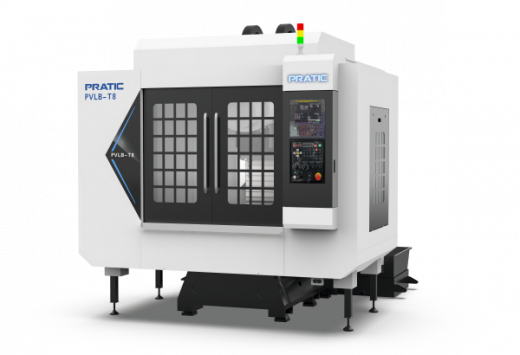

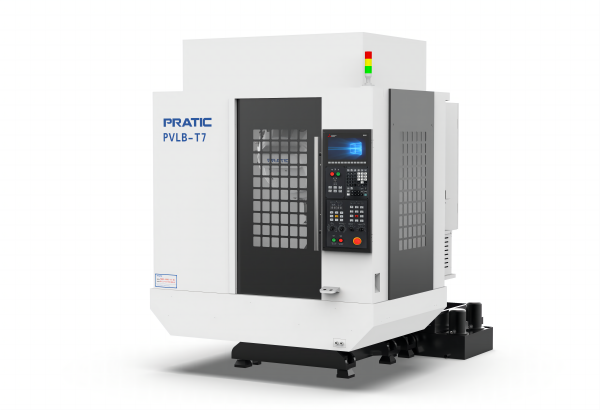

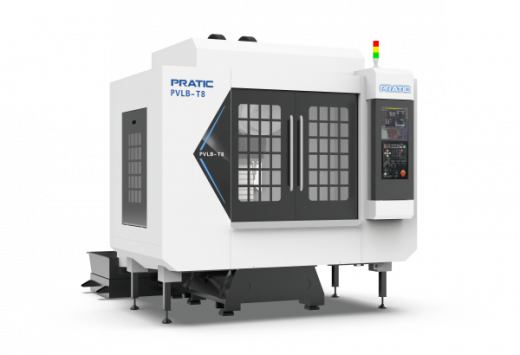

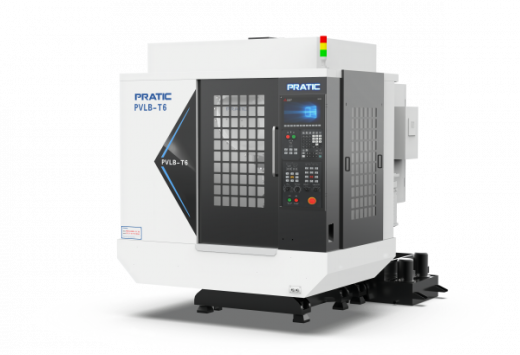

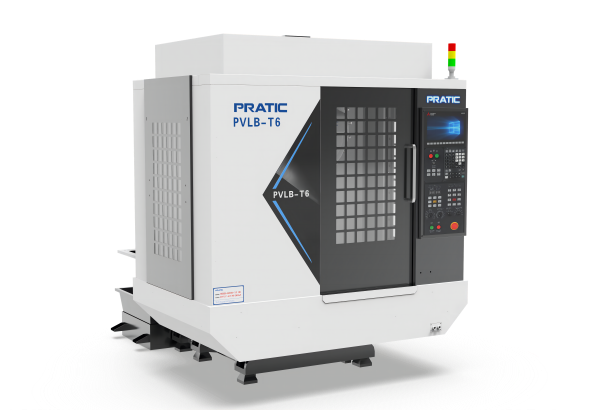

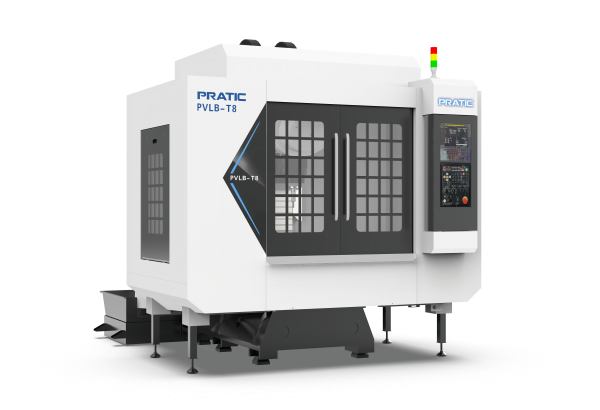

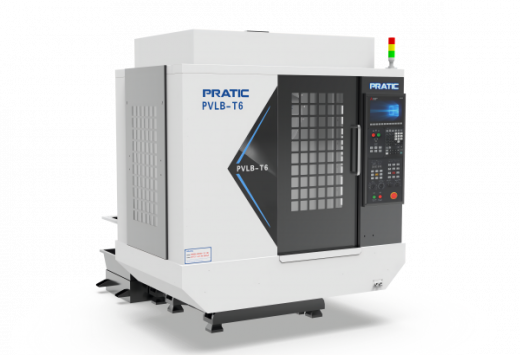

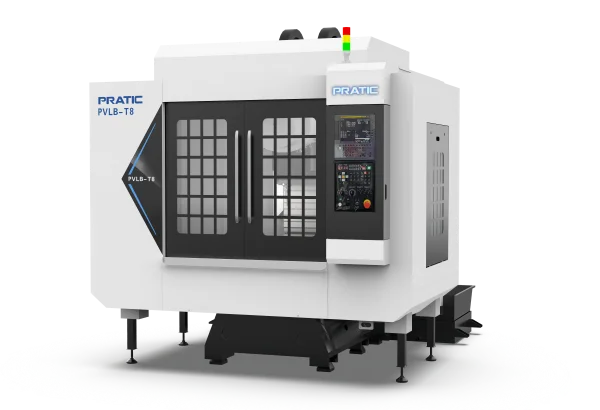

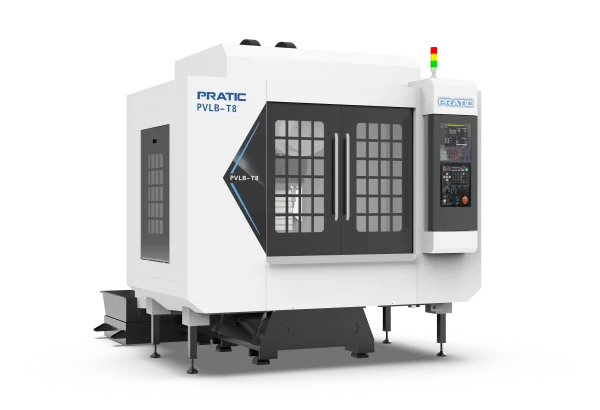

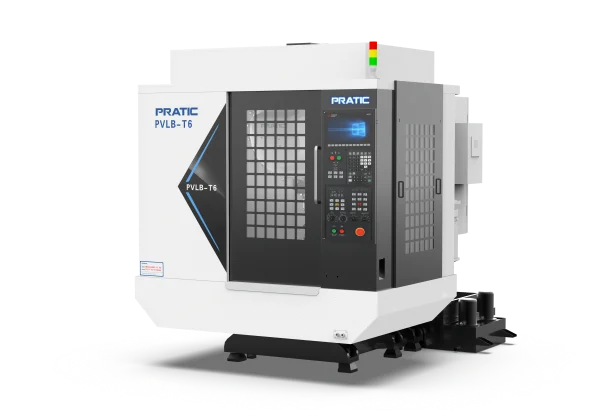

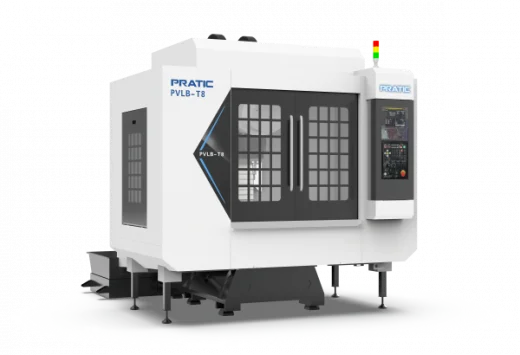

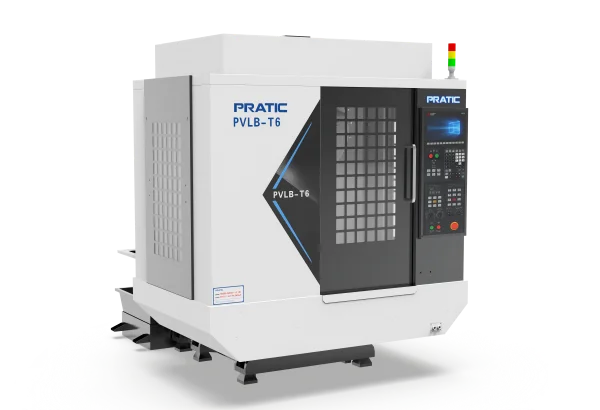

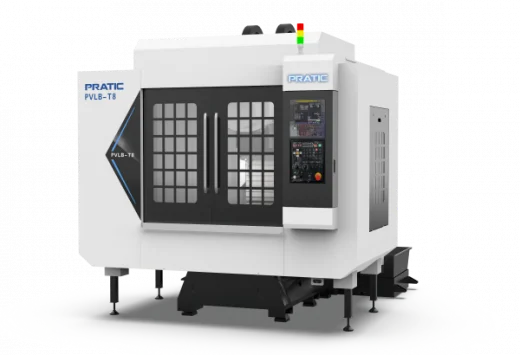

Вертикальный обрабатывающий центр с ЧПУ PRATIC PVLB-T включает функциональные модули фрезерования, сверления и нарезания резьбы. Обеспечивает высокую скорость и точность работы за счет высокоскоростного шпинделя и отсутствия простоев благодаря быстрой смене инструмента.
Серия предназначена для обработки сложных деталей, например, средних и малых корпусов, пластин, а также металлических профилей разной длины. Работа с алюминиевым сплавом, сталью, медью и неметаллическими материалами. Применяется в 3С продукции, IT, оптическом, медицинском оборудовании и других отраслях.
Повышенная надежность и производительность
- ЧПУ Mitsubishi отвечает требованиям сложной обработки.
- Всемирно известные компоненты.

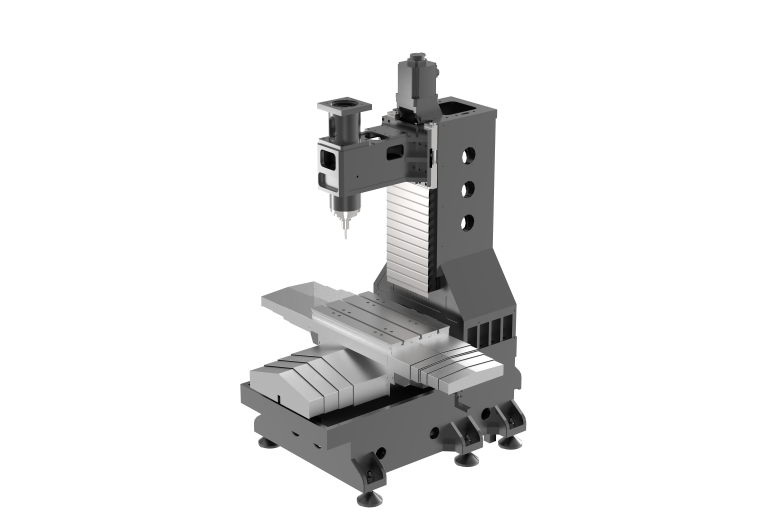

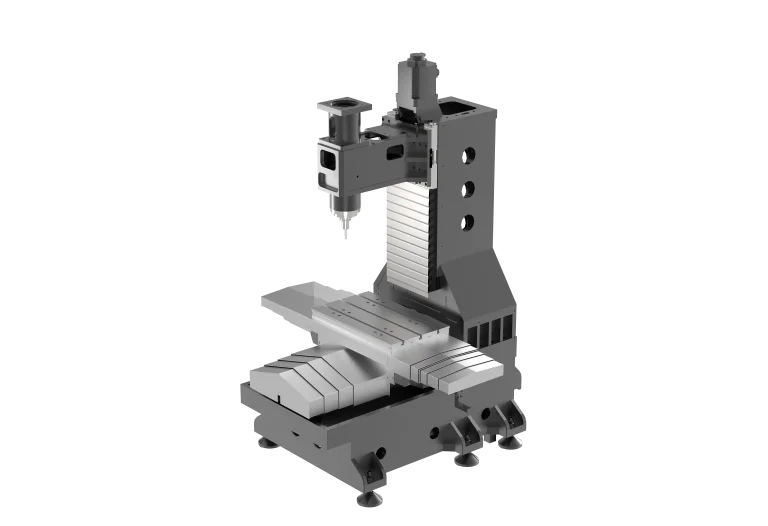

- Линейная направляющая на три оси тайваньской марки.

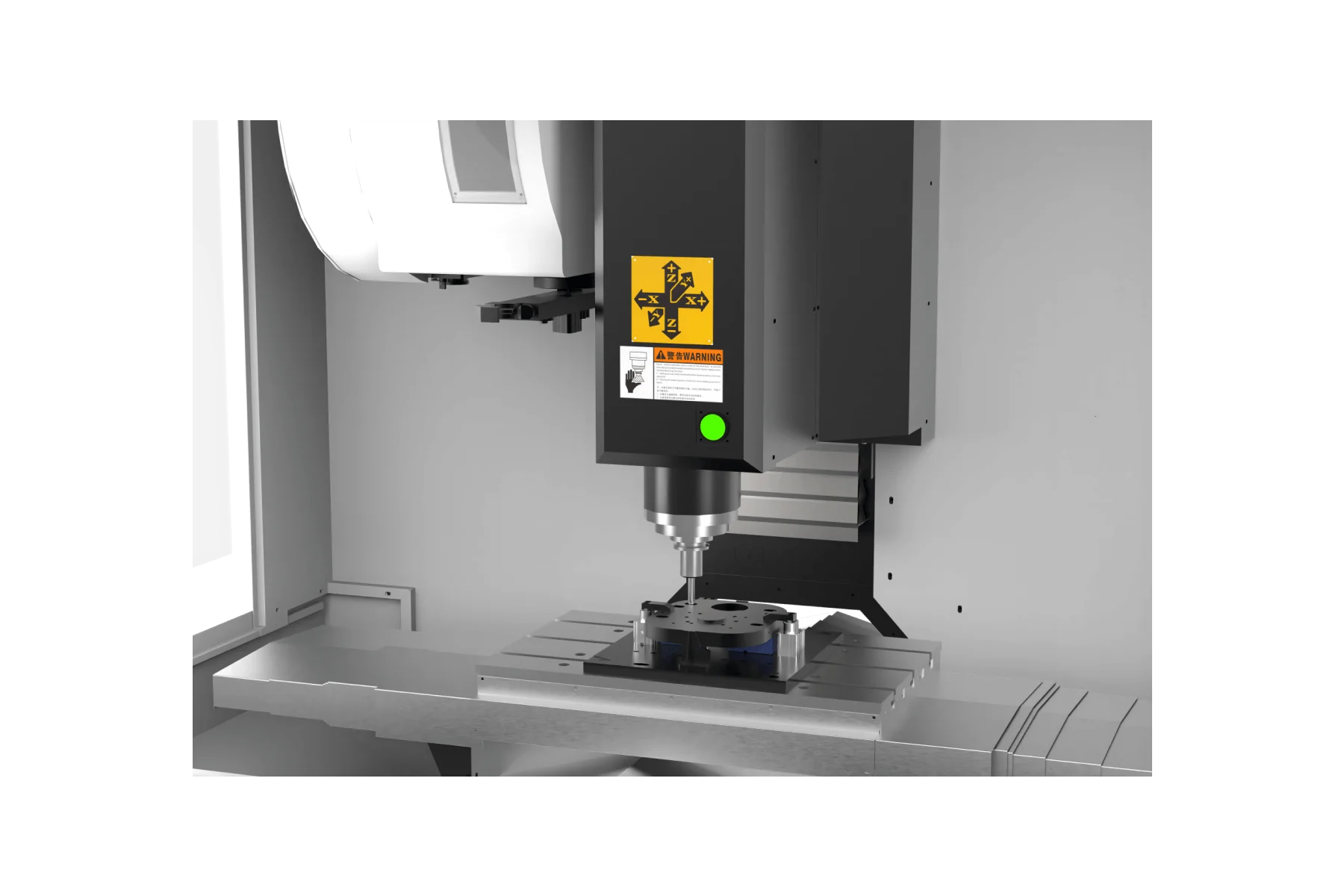

Высокоскоростная обработка

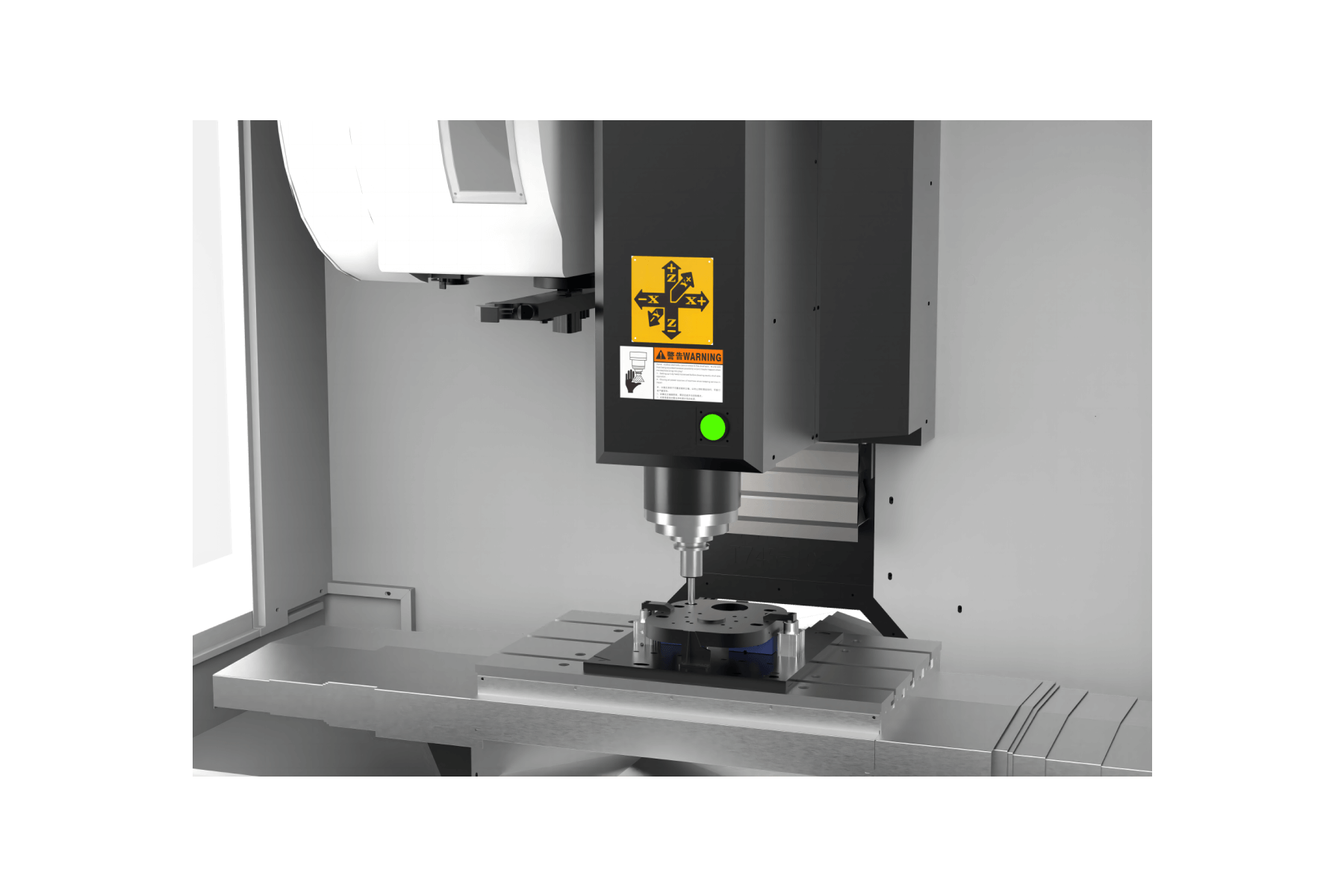

- Установлен шпиндель BT30 с прямым приводом и макс. скоростью 20 000 об/мин.
- Улучшенное качество обрабатываемой поверхности.
Работа без простоев

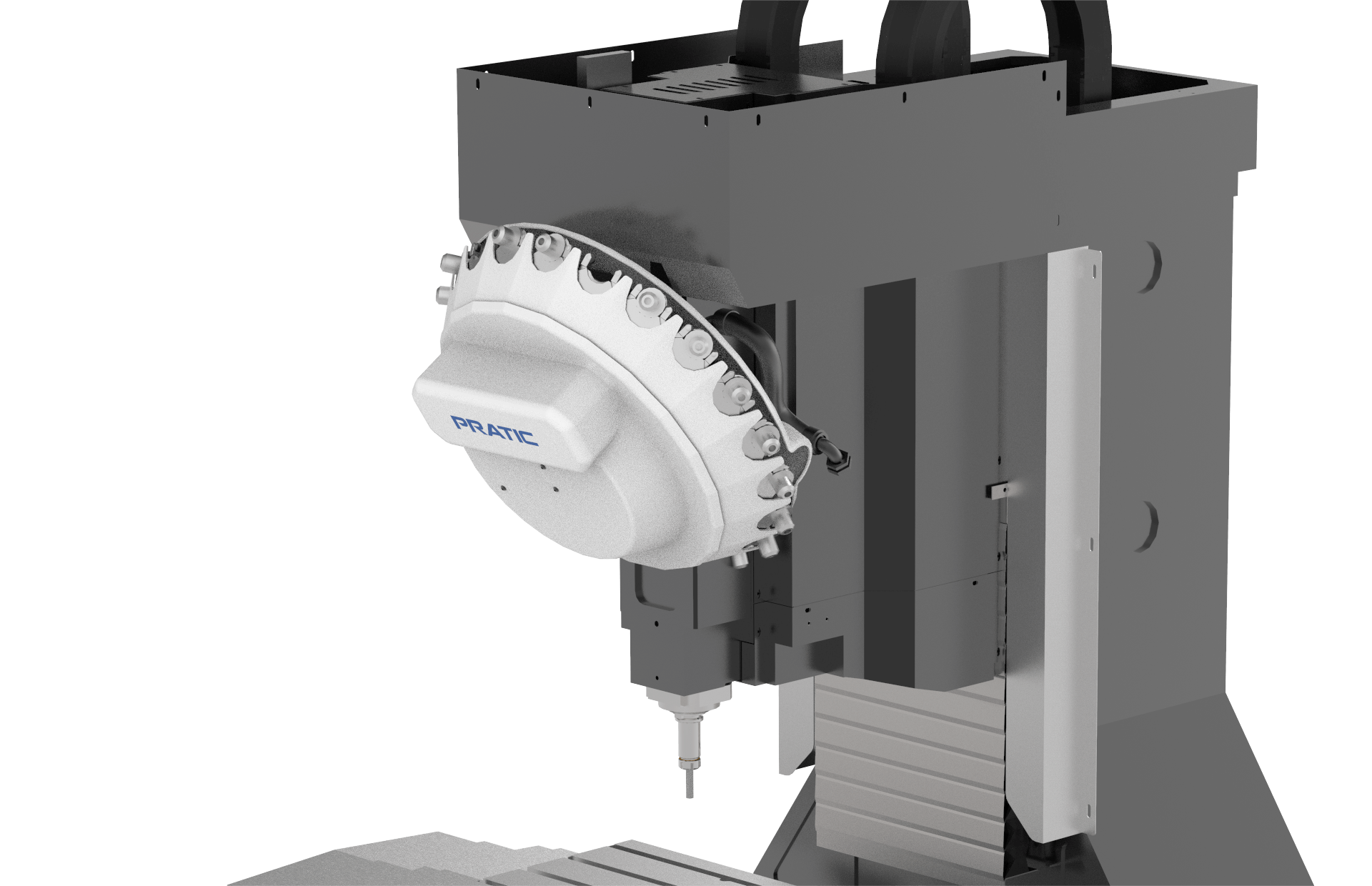

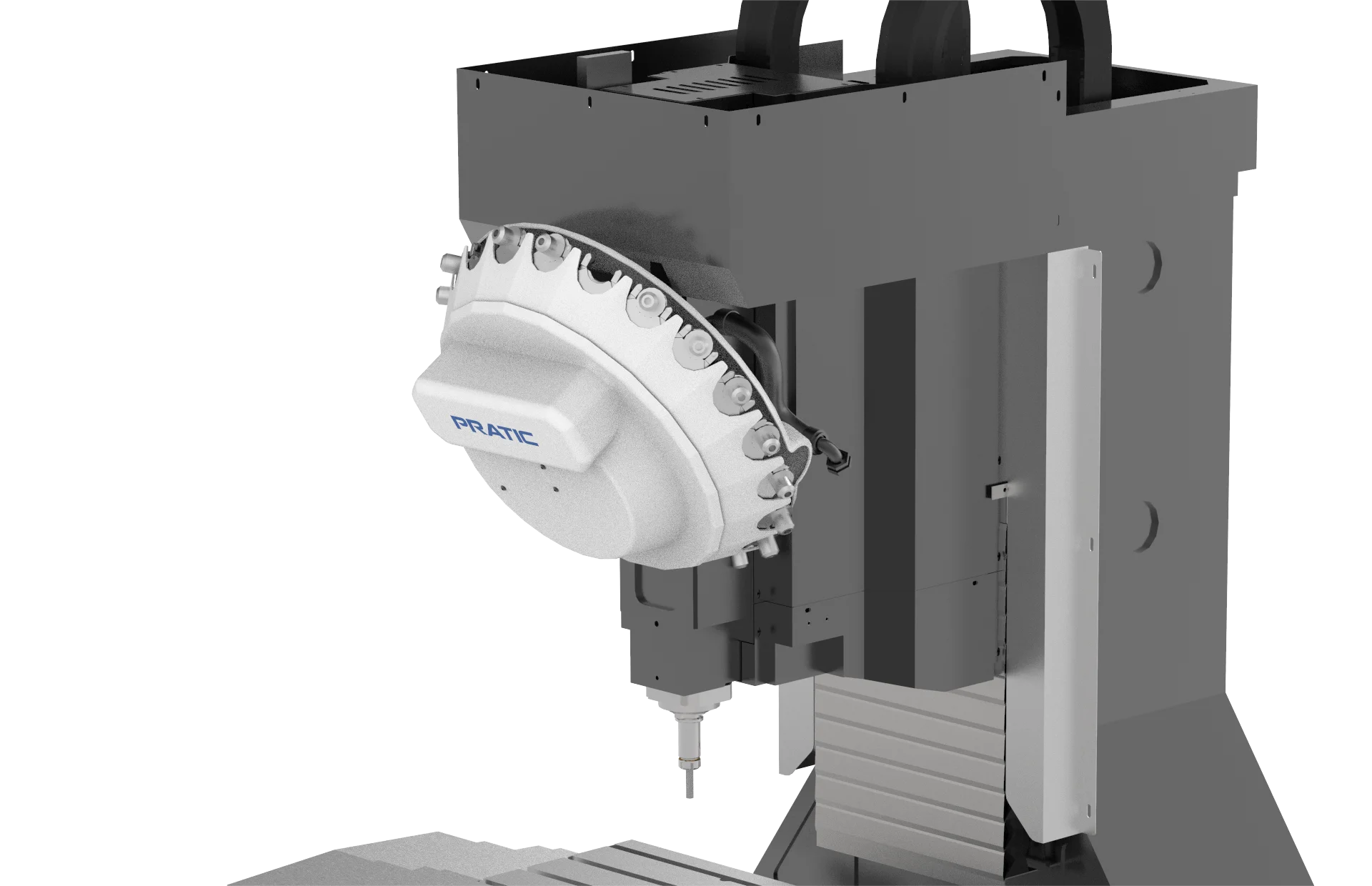

- Револьверный магазин вмещает 21 инструмент.
- Высокоскоростная и стабильная смена инструмента за 1.8 секунд.

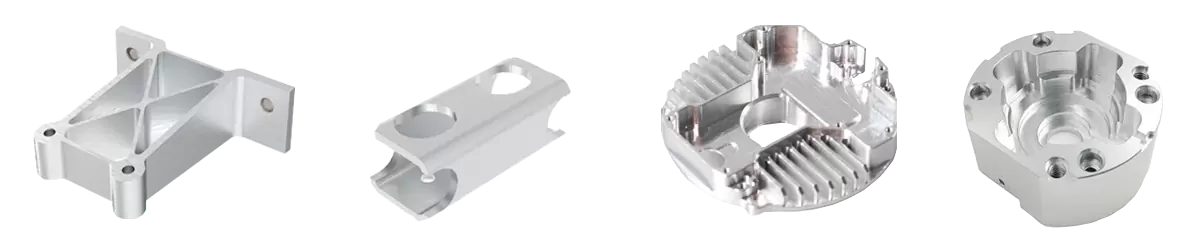

Пример деталей
| PVLB-T6 | PVLB-T7 | PVLB-T8 | |
| Рабочий ход | |||
| Ось X, мм | 600 | 700 | 800 |
| Ось Y, мм | 400 | 400 | 500 |
| Ось Z, мм | 350 | 350 | 420 |
| Шпиндель | |||
| Скорость шпинделя, об/мин | 20000 | ||
| Конус шпинделя | BT30 | ||
| Магазин инструментов | |||
| Тип | Револьверный | ||
| Вместимость | 21 | ||
| Время смены инструмента, сек | 1.8 | ||
| Скорость перемещения | |||
| Перемещение по оси X/Y/Z, м/мин | 48/48/48 | ||
| Скорость резания по оси X/Y/Z, мм/мин | 12000 | ||
| Операционная система | Mitsubishi | ||
| Мощность мотора | |||
| Мощность шпинделя, кВт | 5.5 | ||
| Приводной двигатель по оси X/Y/Z, кВт | 1.5/1.5/3 | ||
| Система смазки и охлаждения | |||
| Система смазки | Автоматическая | ||
| Система охлаждения | Водяное | ||
| Точность | |||
| Точность позиционирования по оси X/Y/Z, мм | 0.005/0.005/0.005 | ||
| Точность повторного позиционирования X/Y/Z, мм | 0.003/0.003/0.003 | ||
| Основные параметры | |||
| Требуемое давление воздуха, кг/см2 | 6 | ||
| Высота, мм | 2650 | 2300 | 2700 |
| Занимаемая площадь, мм | 2300х1700 | 2000х1900 | 2500х2600 |
| Вес, кг | Около 3000 | Около 3300 | Около 3500 |
Стандартная комплектация
- Система ЧПУ Mitsubishi.
- Инструментальный магазин револьверного типа на 21 позицию.
- Высокоскоростной электрошпиндель BT30.
- Трехосная линейная направляющая.
- Система смазки.
- Система водяного охлаждения.
