Компактная конструкция, два шпинделя
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

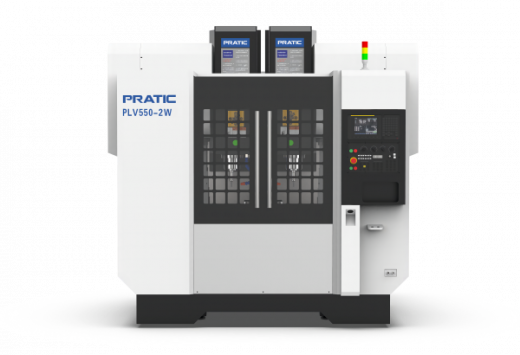

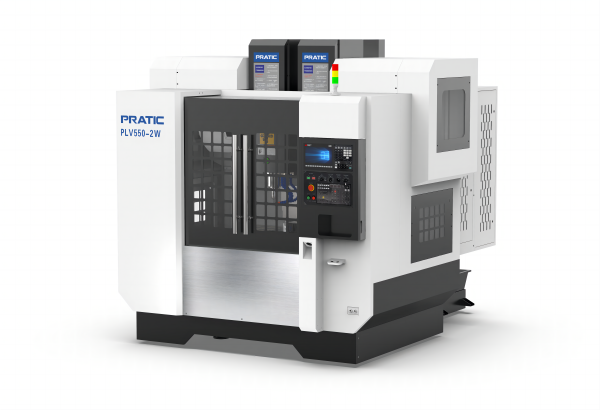

Вертикальный фрезерный станок с двумя шпинделями серий PLV, PLT рассчитан на автоматическое выполнение сверления, фрезерования, нарезания резьбы и обработки деталей маленького и среднего размера. С его помощью возможно изготовление автозапчастей, механическая обработка, производство пресс-форм, изделий и компонентов для аэрокосмической промышленности.
Преимущества серии PRATIC PLV, PLT
- Повышенная производительность за счет использования двух шпинделей, возможна обработка сразу двух заготовок.
- Удобство использования в небольших помещениях, станок занимает в 2 раза меньше места.
- Виброустойчивость в ходе силовой обработки и повышенная жесткость за счет цельнолитой конструкции.
- Быстрая смена инструмента за 2 (1.8 сек.) в зависимости от модели для уменьшения простоев и большей эффективности.
| PLV550-2W | PLT540-2W | |
| Рабочий ход | ||
| Ось X, мм | 550 | 500 |
| Ось Y, мм | 500 | 425 |
| Ось Z1/Z2, мм | 550 | 370 (без хода смены инструментов) |
| Шпиндель | ||
| Скорость шпинделя, об/мин | 12000 | 20000 |
| Конус шпинделя | BT40 | BT30 |
| Магазин инструментов | ||
| Тип | Дисковый | Револьверный |
| Вместимость | 24 | 21 |
| Время смены инструмента | 2 | 1.8 |
| Скорость перемещения | ||
| Перемещение по оси X/Y/Z | 48/48/48 | |
| Скорость резания по оси X/Y/Z | 10000 | |
| Операционная система | Mitsubishi | |
| Мощность мотора | ||
| Мощность шпинделя, кВт | 7.5/11(S1-S6) | 5.5/11(S1-S6) |
| Приводной двигатель по оси X/Y/Z, кВт | 3.0/3.0/3.0 | 2.0/2.0/3.0 |
| Система смазки и охлаждения | ||
| Система смазки | Автоматическая | |
| Система охлаждения | Водяная | |
| Точность | ||
| Точность позиционирования по оси X/Y/Z, мм | 0.005/0.005/0.005 | |
| Точность повторного позиционирования X/Y/Z, мм | 0.003/0.003/0.003 | |
| Основные параметры | ||
| Требуемое давление воздуха, кг/см2 | 6 | |
| Высота, мм | 2875 | 2500 |
| Занимаемая площадь, мм | 3200х2700 | 2630х2230 |
| Вес, кг | Около 4900 кг | Около 3900 кг |
Стандартная комплектация
- Система ЧПУ Mitsubishi.
- Инструментальный магазин дискового на 24 или револьверного типа на 21 позицию.
- Два высокоскоростных электрошпинделя BT40/BT30.
- Цельнолитая конструкция.
- Система смазки.
- Система водяного охлаждения.
