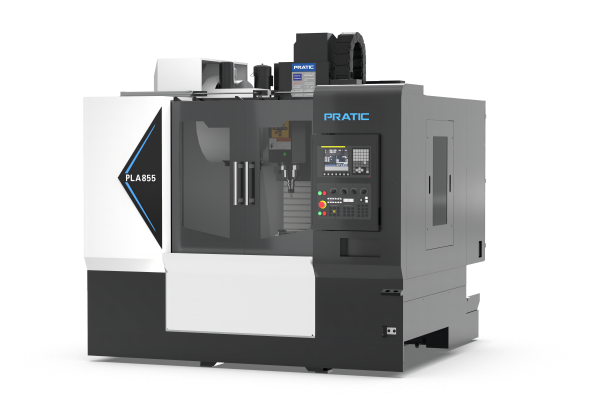

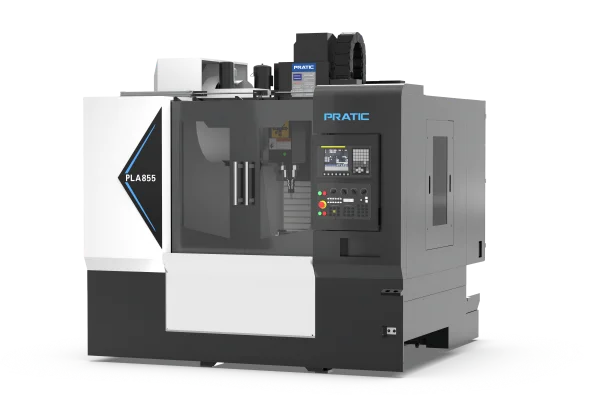

Вертикальный фрезерный станок серии PLA оснащен поворотной головкой и всемирно известной системой ЧПУ для большей производственной гибкости. Выполняет сверление, фрезерование, нарезание резьбы, подходит для обработки деталей маленького, среднего и большого размера. Применяется в аэрокосмической промышленности, производстве автозапчастей, механической обработке и производстве пресс-форм.
Преимущества серии PRATIC PLA
- Возможность обработки материалов с особыми формами криволинейными поверхностями за счет наличия поворотной головки с осью B и высокоскоростного электрошпинделя на 20000 об/мин.
- Уменьшение вибраций и повышенная жесткость станка при силовой обработке благодаря цельнолитой надежной конструкции.
- Быстрая смена инструмента за 2 секунды для снижения простоев и высокой эффективности работы, дисковый инструментальный магазин на 24 позиции.
- Надежная коммуникация между узлами и стабильная передача данных за счет использования ЧПУ SIEMENS.
| PLA-855 | |
| Рабочий ход | |
| Ось X, мм | 800 |
| Ось Y, мм | 550 |
| Ось Z1/Z2, мм | 550 |
| Шпиндель | |
| Скорость вращения, об/мин | 20000 |
| Конус | ВВТ40 |
| Ось B поворотная головка | |
| Диаметр поворотного стола, мм | ⌀255 |
| Точность повторного позиционирования, угловая секунда | 7 |
| Точность угла поворота, угловая секунда | 15 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Вместимость | 24 |
| Время смены инструмента, сек | 2 |
| Скорость перемещения | |
| Перемещение по оси X/Y/Z, м/мин | 48/48/48 |
| Скорость резания по оси X/Y/Z, мм/мин | 10000 |
| Операционная система | SIEMENS |
| Мощность мотора | |
| Мощность шпинделя, кВт | 20 |
| Приводной двигатель по оси X/Y/Z, кВт | 2.3/2.3/3.1 |
| Система смазки и охлаждения | |
| Система смазки | Автоматическая |
| Система охлаждения | Водяная |
| Точность | |
| Точность позиционирования по оси X/Y/Z, мм | 0.005/0.005/0.005 |
| Точность повторного позиционирования X/Y/Z, мм | 0.005/0.005/0.005 |
| Основные параметры | |
| Требуемое давление воздуха, кг/см2 | 6 |
| Высота, мм | 2600 |
| Занимаемая площадь, мм | 2550х2500 |
| Вес, кг | 5500 |
Стандартная комплектация
- Система ЧПУ SIEMENS.
- Инструментальный магазин дискового типа на 24 позиции.
- Высокоскоростной электрошпиндель ВВТ40.
- Цельнолитая конструкция.
- Поворотная головка с осью B.
- Система смазки.
- Система водяного охлаждения.
