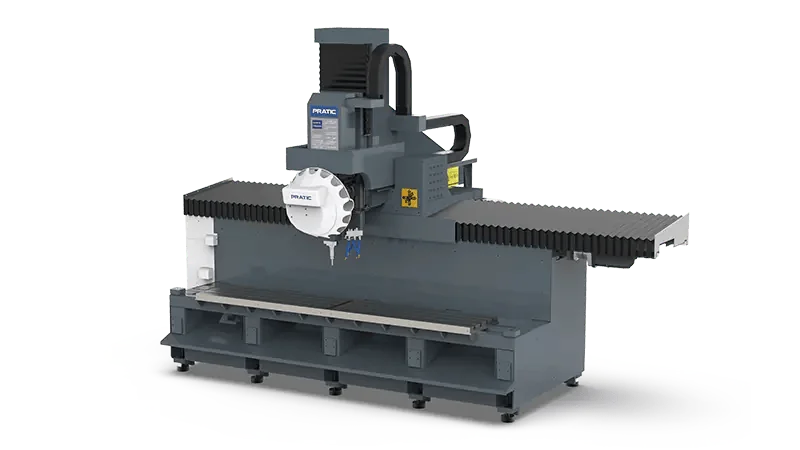

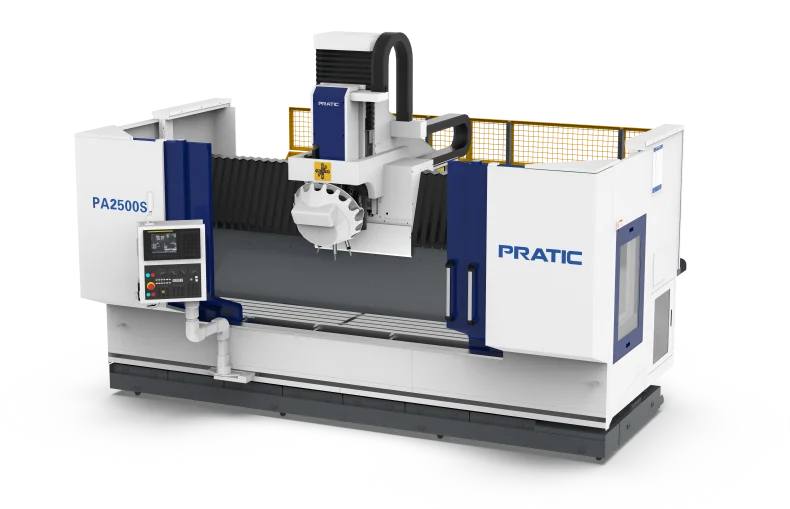

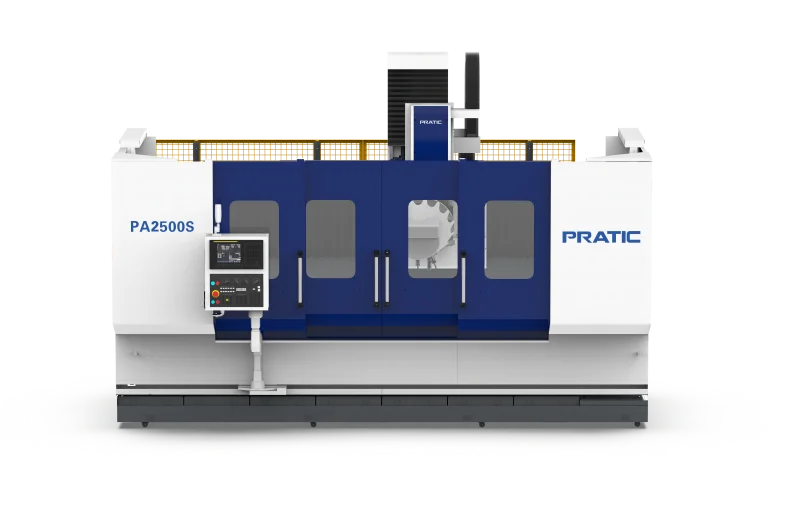

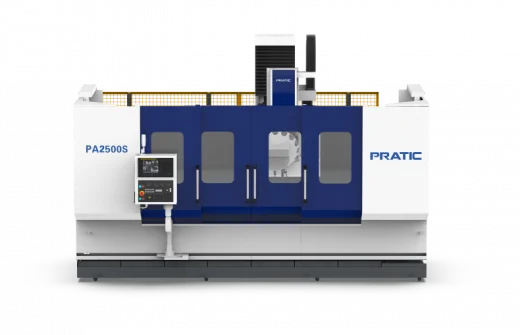

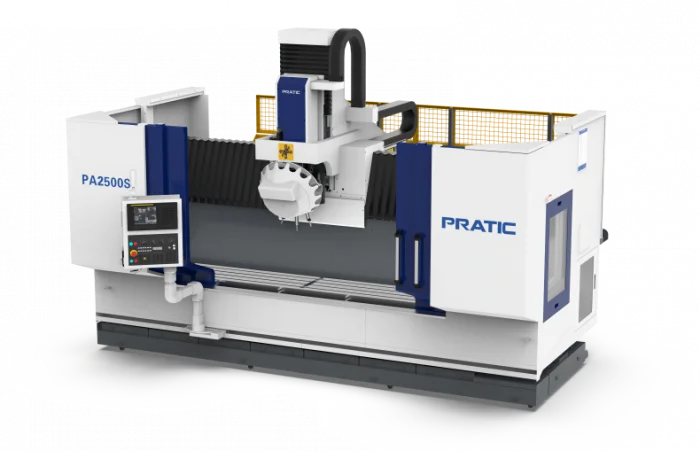

3-осевой вертикально-фрезерный станок Pratic серии PA оснащен подвижной колонной и конструкцией с разноуровневой станиной, которая обеспечивает защиту от разбрызгивания воды и сохранность важных деталей. Предусмотрена возможность оснащения ШВП на оси X для еще большей точности и скорости обработки.
Серия PA подходит для обработки профильных деталей, например, электронных приборов, фурнитуры, алюминиевых рам и т.д. Применяется в автомобильной промышленности, машиностроении, производстве электроники.

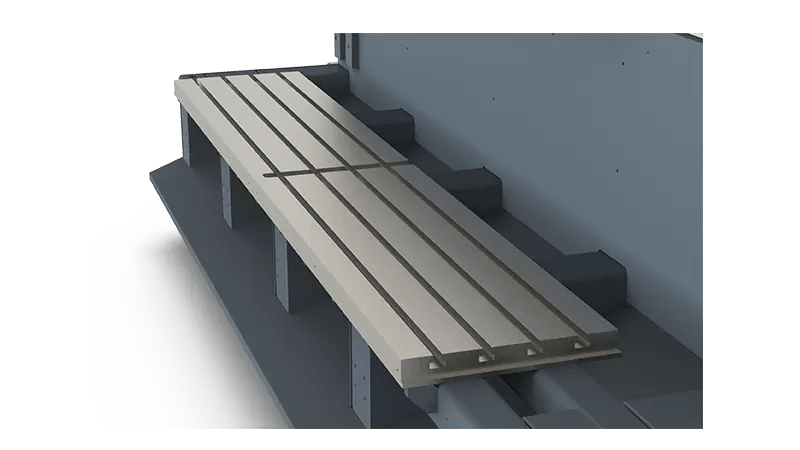

Разноуровневая станина для защиты важных узлов
- Конструкция с разноуровневой станиной обеспечивает защиту важных деталей от разбрызгивания воды наружу.
- Увеличенный срок службы и надежность благодаря эффективной защите винтов, направляющих и других узлов.

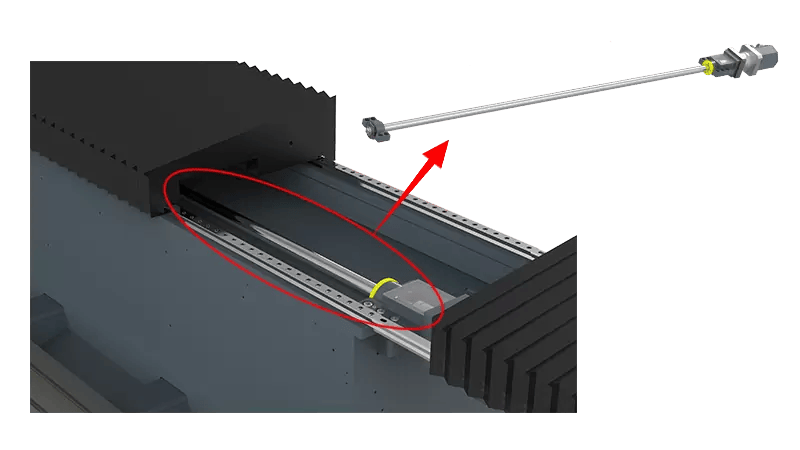

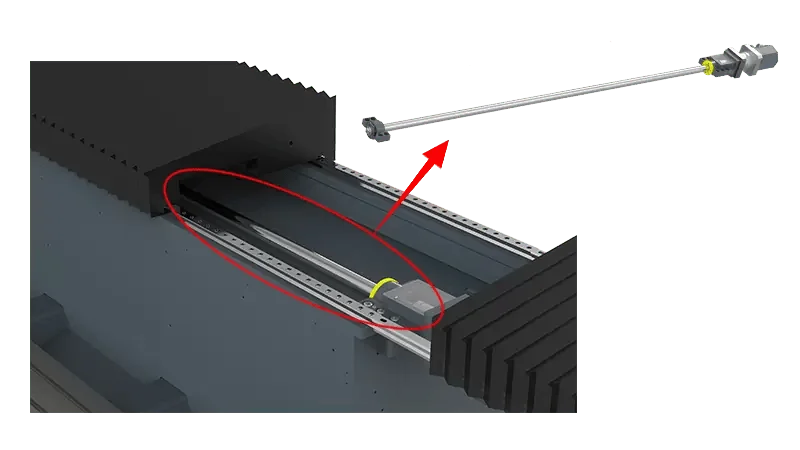

Винтовой привод для высокоточной обработки
- Есть возможность оснащения модели 2500 ШВП на оси X.
- Повышенная точность и скорость обработки до 50 м/мин, более высокое ускорение и динамические характеристики.
Удобство при удалении стружки
- Предусмотрен скос нижней части станины для быстрого попадания стружки в приемный резервуар.
- Удобство эксплуатации и отсутствие влияния накопления стружки на точность обработки.

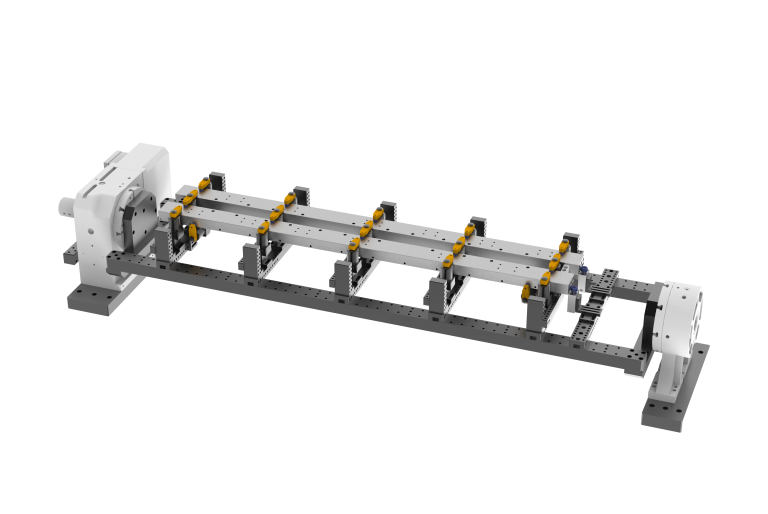

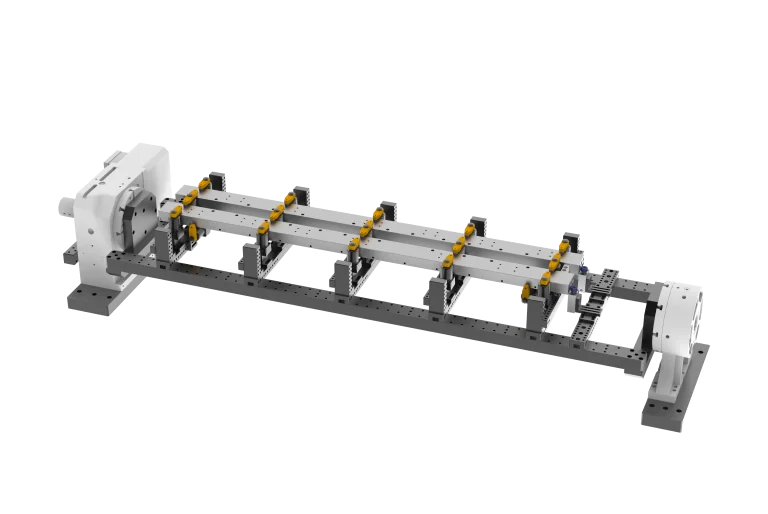

Двойные зажимы
- Увеличение хода по оси Y позволяет использовать станок для широкого спектра заготовок в разных отраслях промышленности.
- Возможно оснащение двойным зажимным устройством спереди и сзади для еще большего увеличения сфер применения станка.

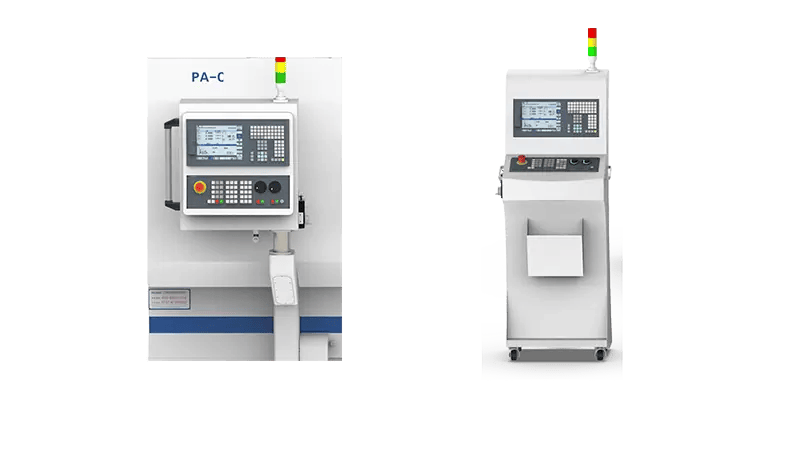

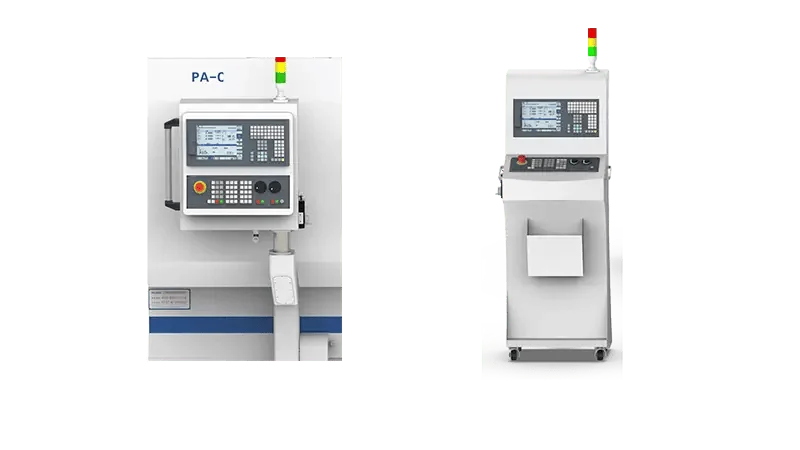

Высокая гибкость и производительность
- Установлена система ЧПУ Siemens и Fanuc.
- Встроенные мощные функции, включая полноуровневую передачу данных.
- Высокая масштабируемость и широкий набор функций благодаря модульной и открытой архитектуре.
- Повышенная стабильность обработки.
Пример деталей

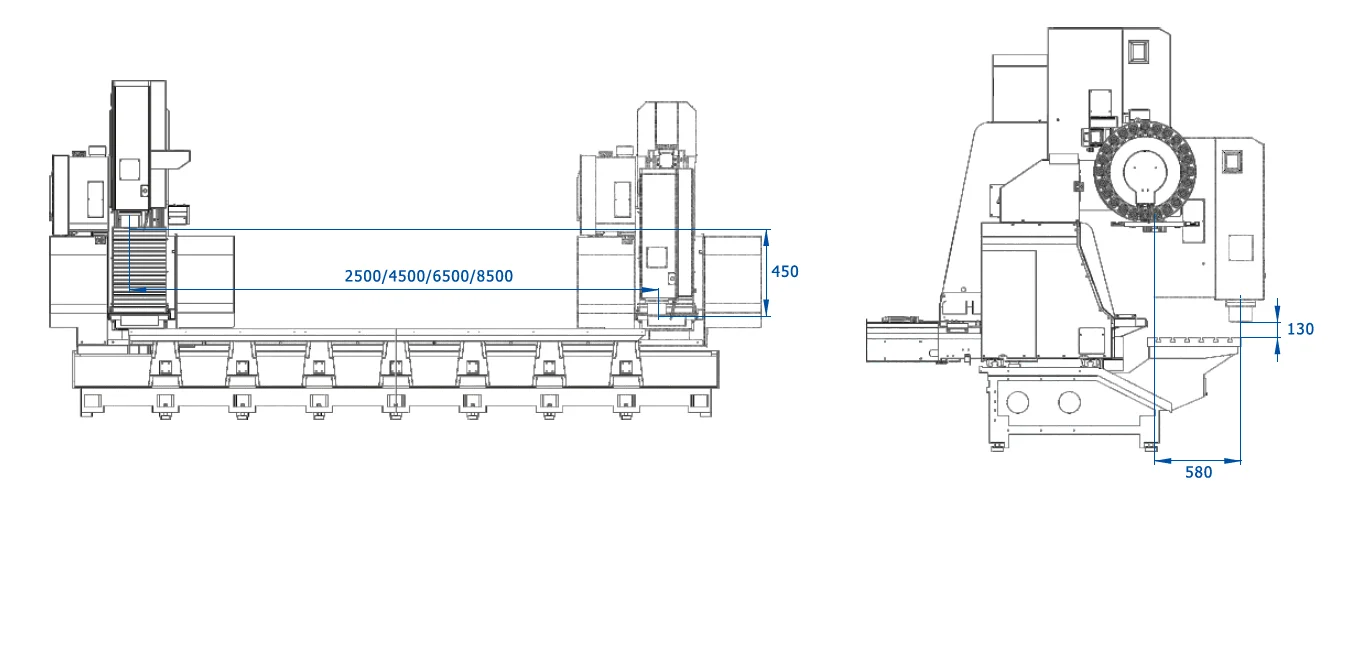

| Ход | PA2500S | PA4900S | PA6900S |
| Ход по оси X, мм | 2500 | 4900 | 6900 |
| Ход по оси Y, мм | 400 | 400 | 400 |
| Ход по оси Z, мм | 400 | 400 | 400 |
| Шпиндель | |||
| Скорость шпинделя, об/мин. | 12000 | ||
| Конус шпинделя | BT30/SK30/CAT30 | ||
| Магазин инструментов | |||
| Тип | Револьверный | ||
| Вместимость, шт. | 16/21 | ||
| Время смены инструмента, сек | 3 | ||
| Скорость перемещения | |||
| Перемещение по оси X, м/мин | 50 | ||
| Перемещение по оси Y, м/мин | 36 | ||
| Перемещение по оси Z, м/мин | 36 | ||
| Скорость резания по оси X/Y/Z, мм/мин | 15000 | ||
| Операционная система | FANUC или Siemens | ||
| Мощность шпинделя, кВт | 5.5/11 или 7.5/16.2 | ||
| Приводной двигатель по оси X, кВт | 3.0 или 3.5 | ||
| Приводной двигатель по оси Y, кВт | 3.0 или 3.5 | ||
| Приводной двигатель по оси Z, кВт | 3.0 или 3.5 | ||
| Система смазки и охлаждения | |||
| Система смазки | Автоматическая смазка | ||
| Система охлаждения | Водяное охлаждение | ||
| Точность | |||
| Точность позиционирования по оси X, мм | 0.02 (0.01 с оптической линейкой) | ||
| Точность позиционирования по оси Y/Z, мм | 0.015 | ||
| Точность повторного позиционирования, мм | 0.01 | ||
| Основные параметры | |||
| Требуемое давление воздуха, кг/см2 | 6 | ||
| Высота, мм | 2800 | 2800 | 2800 |
| Занимаемая площадь, мм | 4100х3500 | 6650х3500 | 8750х3500 |
| Вес, кг | 6000 | 7500 | 9000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин револьверного типа на 16 или 21 позицию.
- Высокопрочная разноуровневая станина.
- Высокоскоростной электрошпиндель BT30/SK30/CAT30.
- Система смазки.
- Система охлаждения.
Дополнительные опции
- Стол поворотный (4ая ось).
- Винтовой привод на ось X.
- Система настройки инструмента.
- Зажимы.
