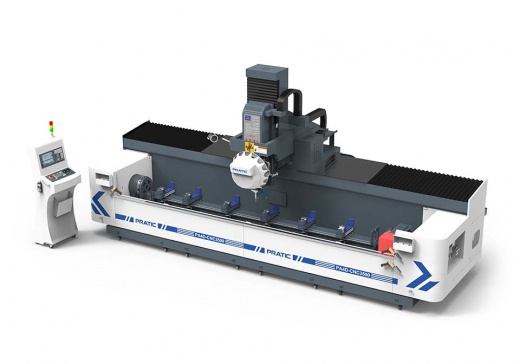

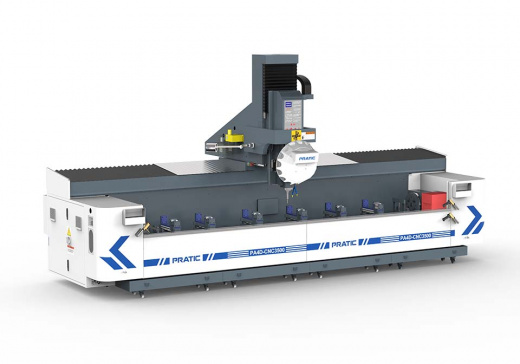

Модель Pratic PA4D с подвижной колонной и ЧПУ предназначена для работы с заготовками разной длины. Активно применяется для обработки легких алюминиевых, медных и неметаллических материалов, при создании алюминиевых рам, обрамлений, петель, ручек дверей, окон, шкафов и т.д.
Преимущества PRATIC PA4D
- Усовершенствованная одновременная обработка заготовок с четырех сторон.
- Функции сверления, нарезания резьбы, фрезерования и снятия фасок в одном станке.
- Международная система ЧПУ обеспечивает гибкость настроек и высокую точность обработки.
- Возможность добавления второго шпинделя для вдвое большей эффективности и производительности.
- На заказ доступны модели с другими длинами по оси X.
| Ход | PA4D |
| Ход по оси X, мм | 3500 (другие длины на заказ) |
| Ход по оси Y, мм | 400 |
| Ход по оси Z, мм | 400 |
| Ход по оси А | -90°, 0, +90° |
| Шпиндель | |
| Скорость шпинделя, об/мин | 12000 |
| Конус шпинделя | BT30 |
| Магазин инструментов | |
| Тип | Рука-манипулятор |
| Вместимость, шт. | 16 |
| Время смены инструмента, сек. | 6 |
| Скорость перемещения | |
| Перемещение по оси X, м/мин | 50 |
| Перемещение по оси Y, м/мин | 28 |
| Перемещение по оси Z, м/мин | 28 |
| Скорость резания по оси X/Y/Z, мм/мин | 15000 |
| Мощность двигателя | |
| Мощность шпинделя, кВт | 7,5 |
| Приводной двигатель по оси X, кВт | 2,7 |
| Приводной двигатель по оси Y, кВт | 2,7 |
| Приводной двигатель по оси Z, кВт | 3,1 |
| Система смазки и охлаждения | |
| Система смазки | Автоматическая смазка |
| Система охлаждения | Водяное охлаждение |
| Точность | |
| Точность позиционирования по оси X, мм | 0.05 (0.01 с оптической линейкой) |
| Точность позиционирования по оси Y/Z, мм | 0.02 |
| Точность повторного позиционирования, мм | 0.01 |
| Основные параметры | |
| Требуемое давление воздуха, кг/см2 | 6 |
| Высота, мм | 3050 |
| Занимаемая площадь, мм | 5700x2650 |
| Вес, кг | 6500 |
Стандартная комплектация
- Система ЧПУ Siemens.
- Инструментальный магазин типа рука-манипулятор на 16 позиций.
- Высокоскоростной электрошпиндель BT30.
- Система смазки.
- Система охлаждения.
Дополнительные опции
- Дополнительный шпиндель.
