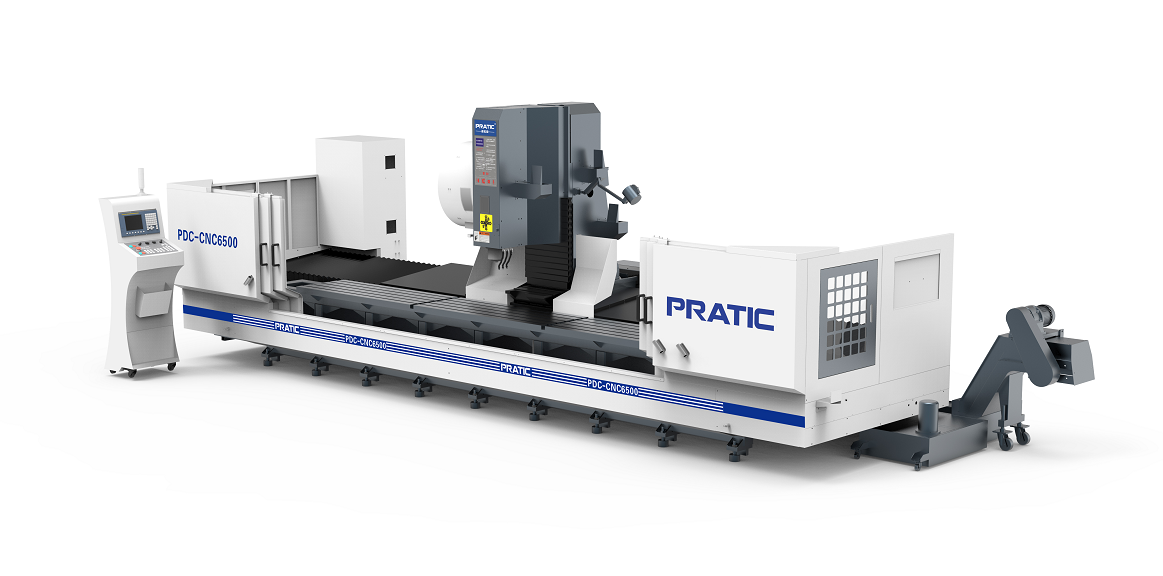

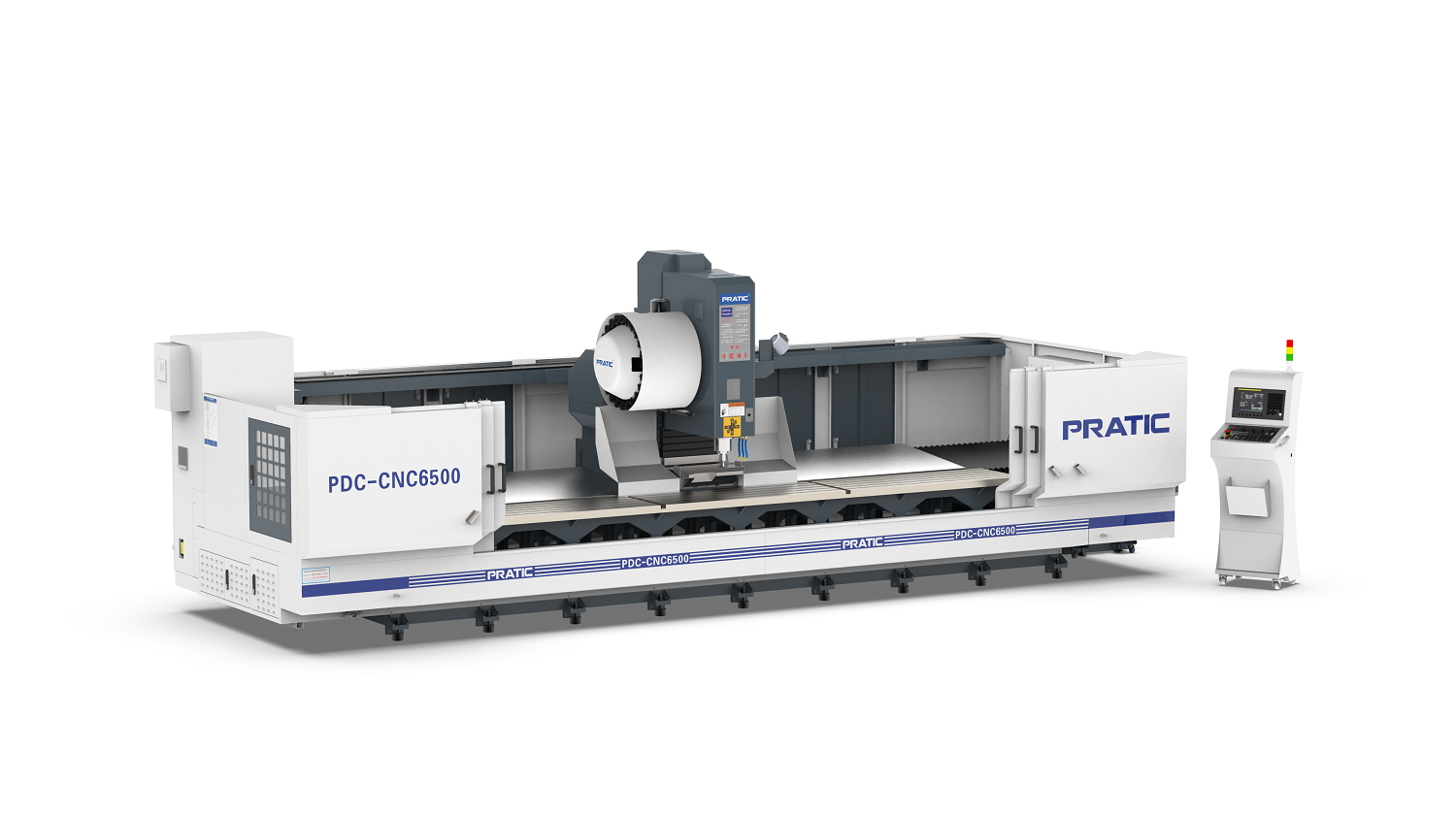

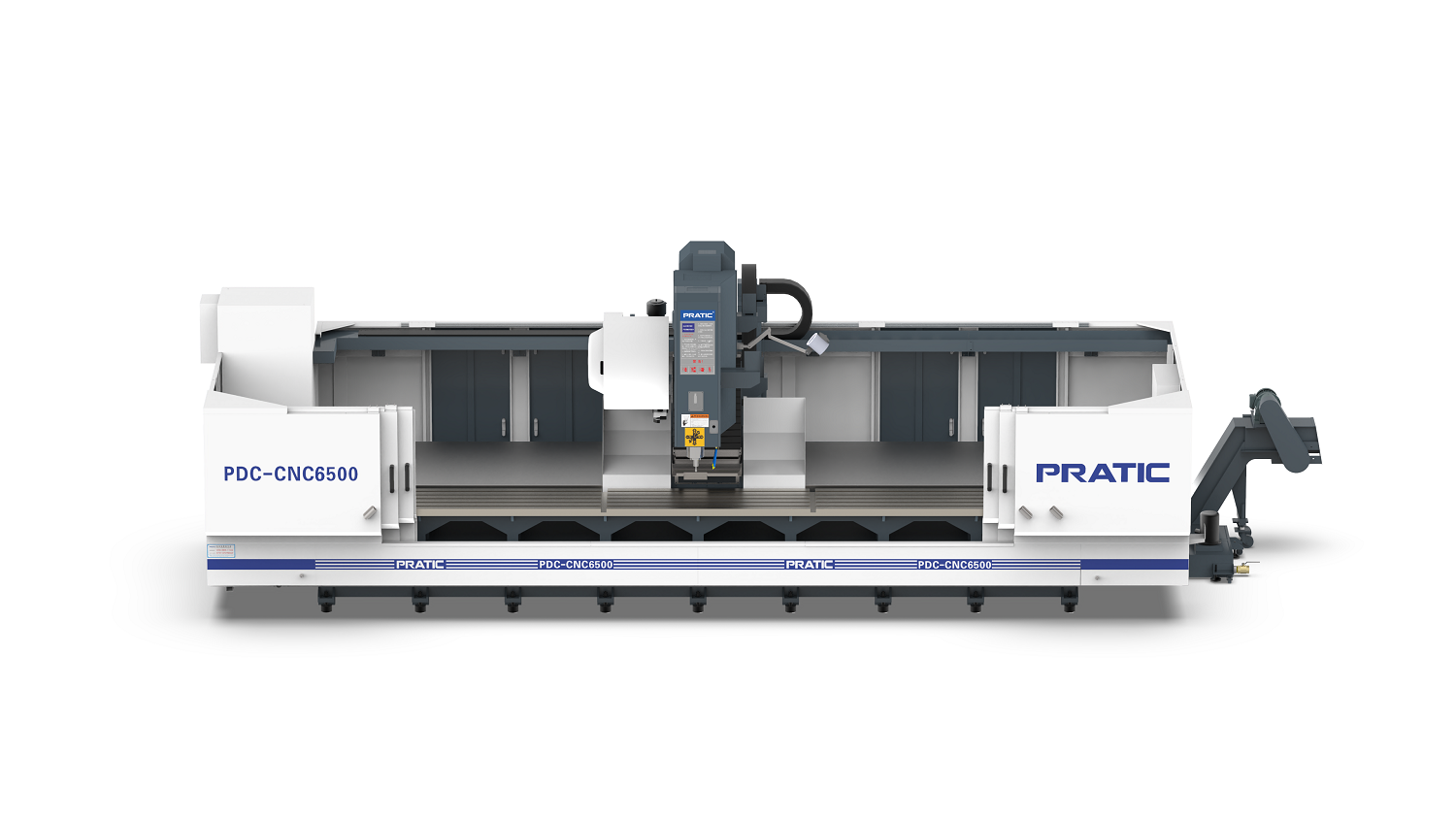

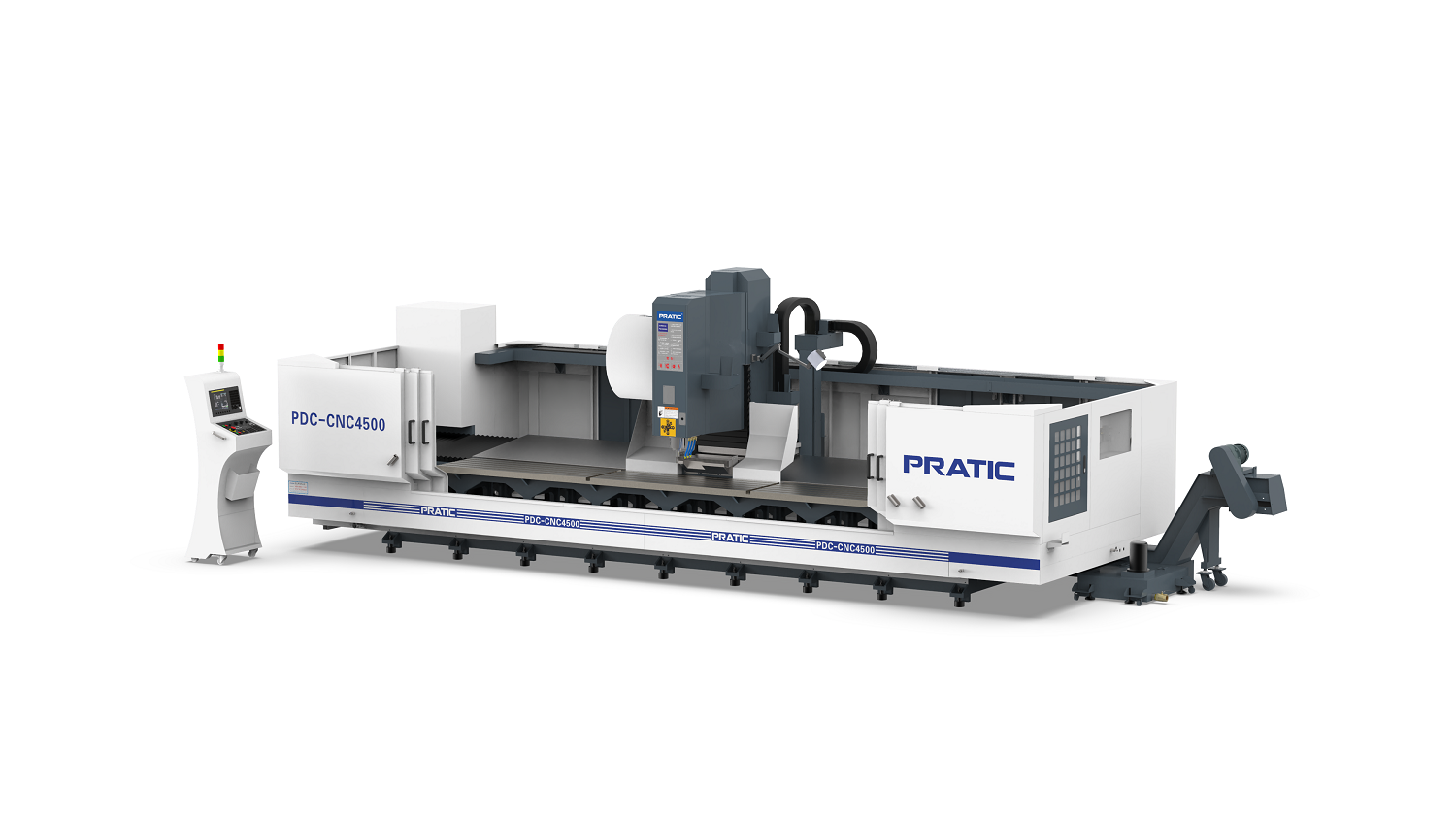

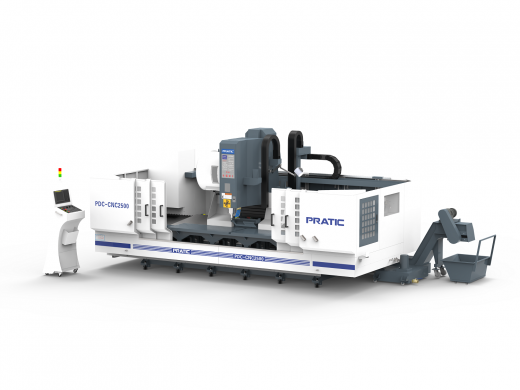

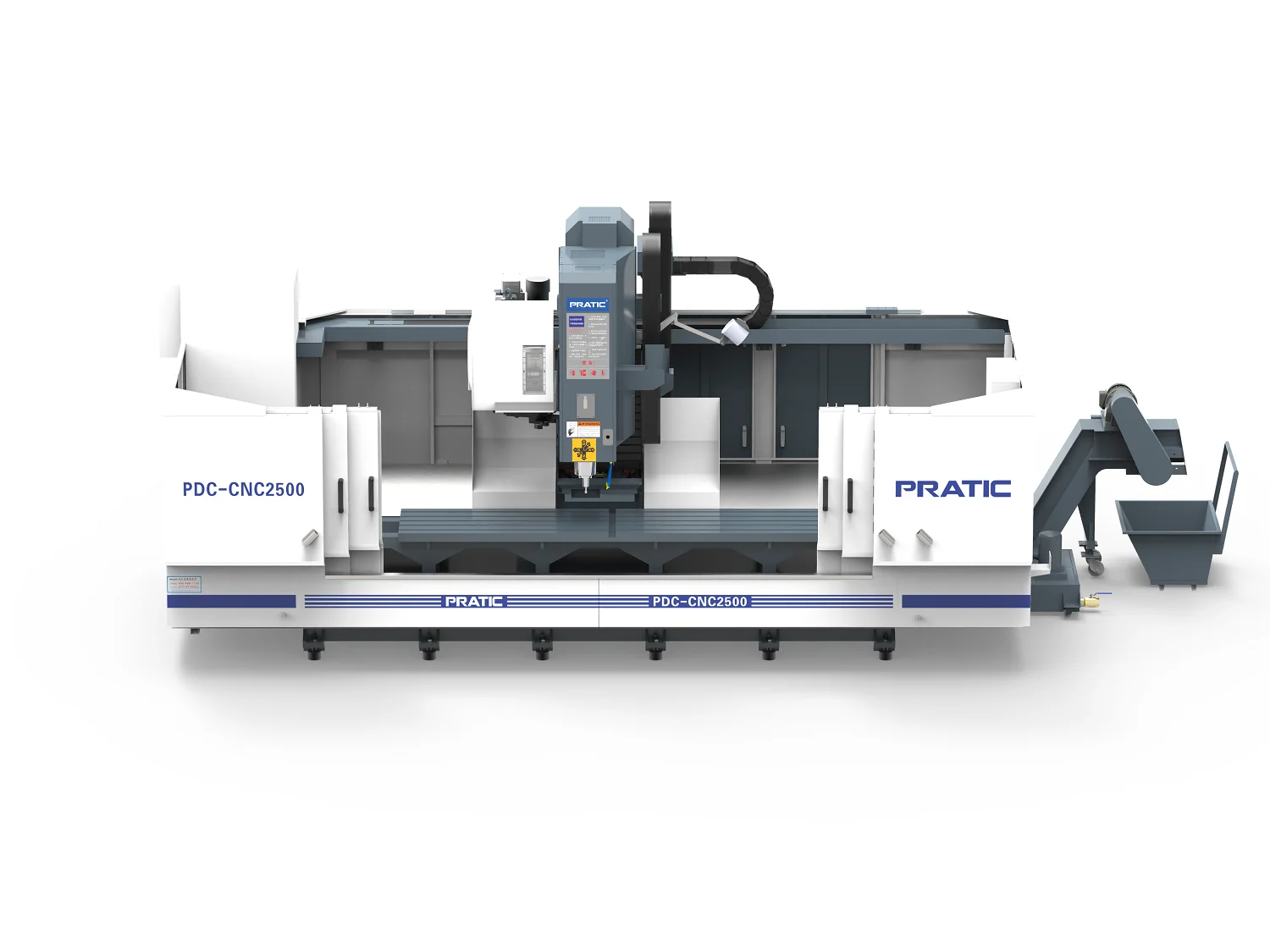

Серия PRATIC PDC предназначена для обработки стали, алюминия, меди и неметаллических изделий разной длины. Применяется в автомобильной промышленности, железнодорожном транспорте, машиностроении и других отраслях. Является аналогом ZIMMERMANN.
Преимущества серии PRATIC PDC
- Встроенные функции сверления, нарезания резьбы, фрезерования и снятия фасок.
- Шпиндель BT40 обеспечивает высокую точность обработки на высоких скоростях, жесткость и прочность конструкции.
- Вместительный дисковый магазин на 24 инструмента, быстрая смена инструмента в течение 2 секунд для снижения простоев и большей эффективности.
- Наличие защитной зоны из листового металла для предотвращения случайного разбрасывания стружки.
- Встроенный автоматический конвейер для удаления стружки, накопление стружки не мешает процессу обработки.
- Возможен заказ разных спецификаций с учетом требований заказчика.
| Рабочий ход | |
| Ось X, мм | 2500-6500 (Другие длинны по индивидуальному заказу) |
| Ось Y, мм | 550 |
| Ось Z, мм | 500 |
| Шпиндель | |
| Скорость вращения, об/мин | 10000-12000 (2400 эл.шпиндешль) |
| Конус | BT40 Ø120мм (внешн. диаметр) |
| Скорость подачи | |
| Скорость перемещения по оси X, м/мин | 60 |
| Скорость перемещения по оси Y, м/мин | 28/40 |
| Скорость перемещения по оси Z, м/мин |
28/40 |
| Скорость подачи по осям X/Y/Z, мм/мин | 15000 |
| Точность позиционирования по осям X/Y/Z, мм |
0.05 (Оптическая линейка 0.01мм)/ 0.02/ 0.02 |
| Точность повторного позиционирования по осям X/Y/Z, мм | 0.01 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Вместимость | 24 |
| Время смены инструмента, сек | 2 |
| Мощность двигателя | |
| Приводной двигатель шпинделя, кВт | 7/11 |
|
Приводной двигатель X, кВт |
3/3.1 |
|
Приводной двигатель Y, кВт |
1.8/3.1 |
|
Приводной двигатель Z, кВт |
3/3.1 |
| Основные параметры | |
| Требуемое пневматическое давление, кг/см² | 6 |
| Операционная система | Siemens/Fanuc |
| Высота, мм | 2700 |
| Площадь поверхности, мм | 5500x9300x2750 |
| Вес, кг | 10000-14000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин дискового типа на 24 позиции.
- Высокоскоростной шпиндель BT40 Ø120мм.
- Конвейер для автоматического удаления стружки.
- Система смазки.
- Система охлаждения.
