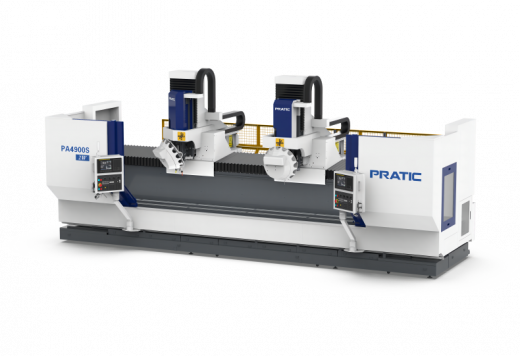

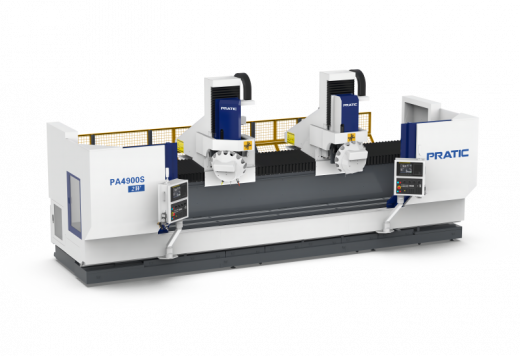

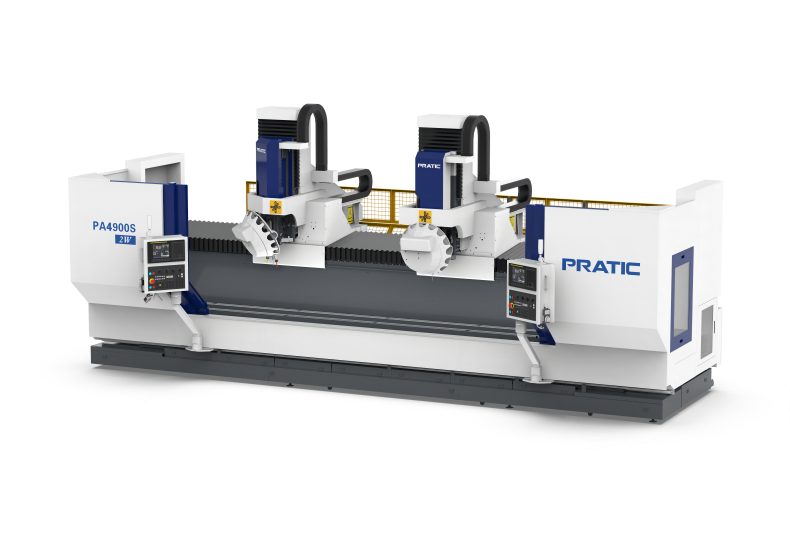

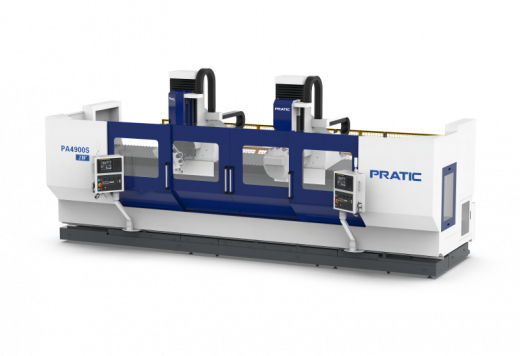

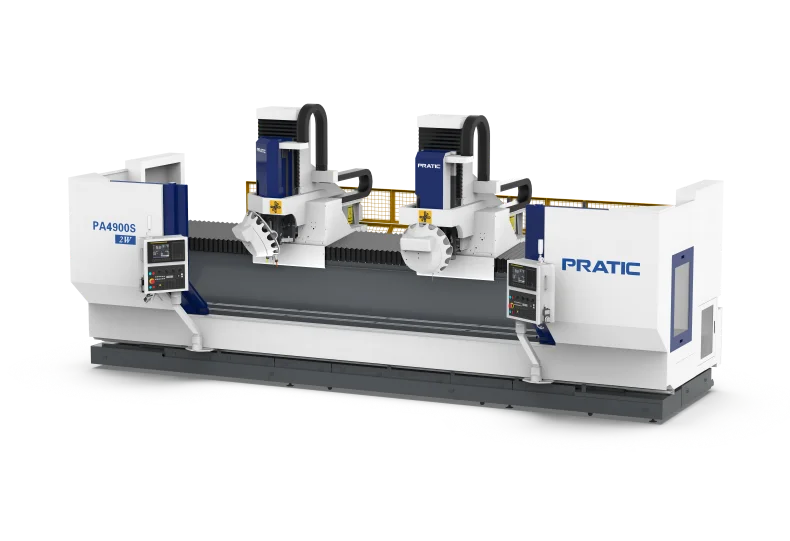

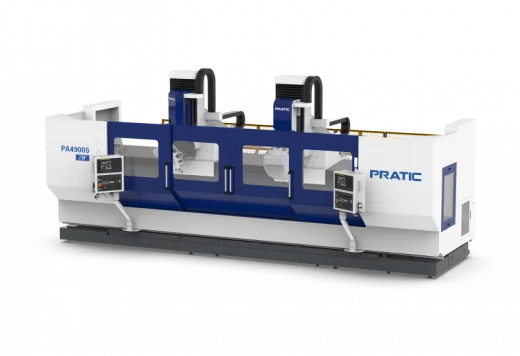

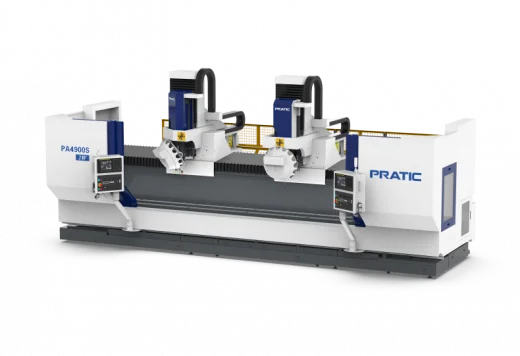

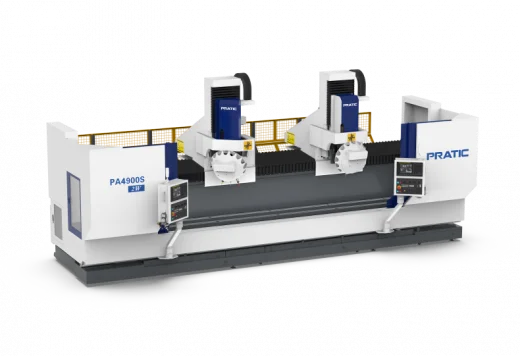

Модель вертикально-фрезерного обрабатывающего центра Pratic PA4900S-2W оборудована двумя шпинделями для большей точности и производительности. За счет разноуровневой станины обеспечивается надежность и долгий срок службы оборудования.
PA4900S-2W подходит для обработки алюминиевых деталей при изготовлении фурнитуры, мебели, электроники и т.д.

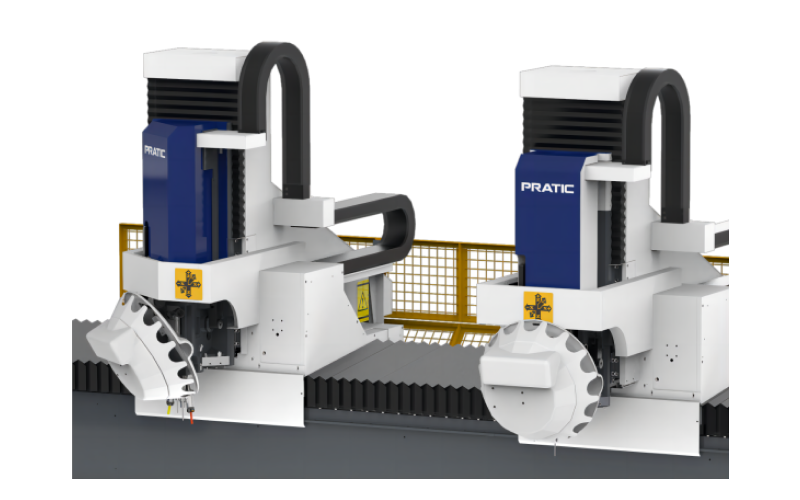

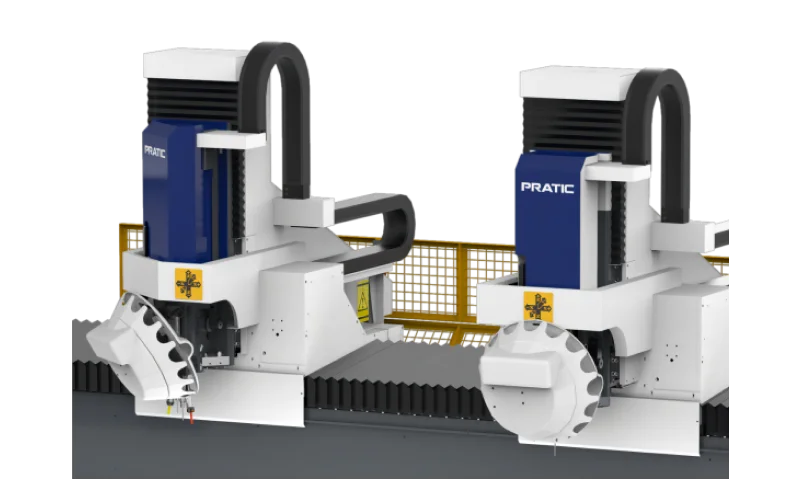

Два шпинделя для роста производительности
- Наличие двух шпинделей для двойной эффективности обработки.
- Увеличенное ускорение и скорость хода до 50 м/мин.
- Высокоточная обработка деталей и отличные динамические характеристики.

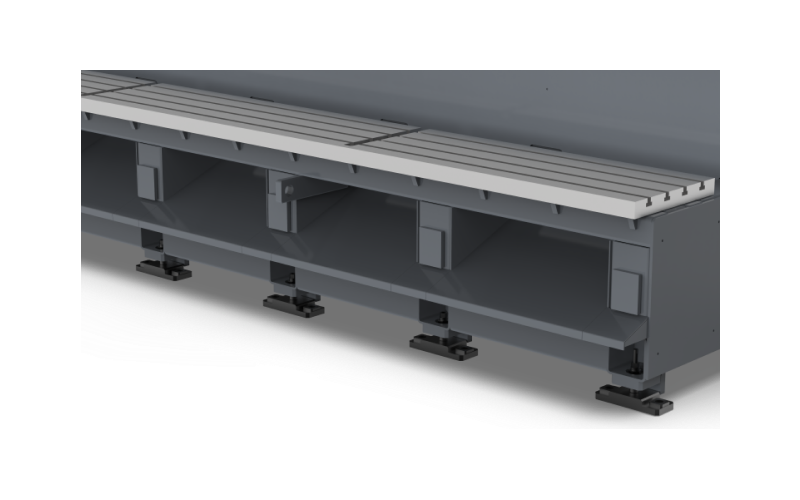

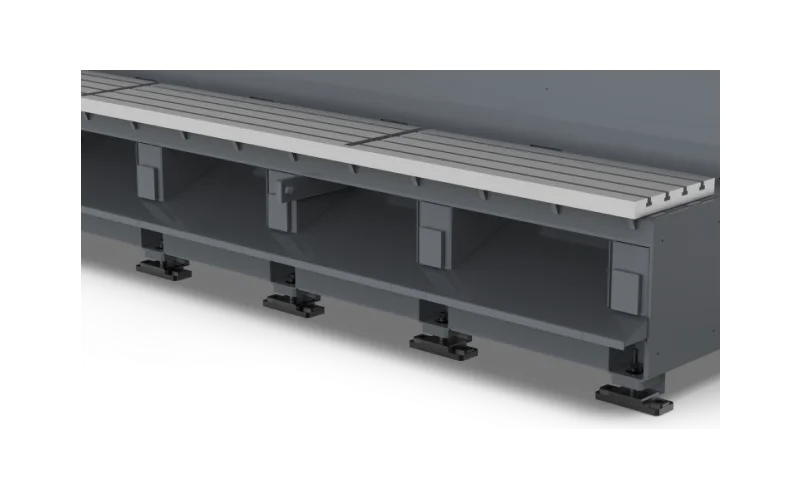

Конструкция разноуровневой станины
- Защита от разбрызгивания воды наружу и эффективная защита важных узлов, винтов и направляющих.
- Более долгая сохранность деталей и срок эксплуатации станка.
- Удобство удаления стружки и оптимизация оттока СОЖ за счет наклонной поверхности станины.

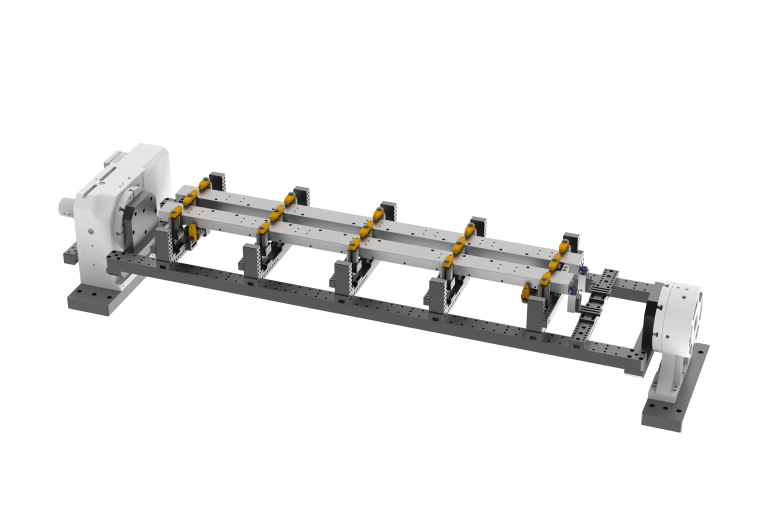

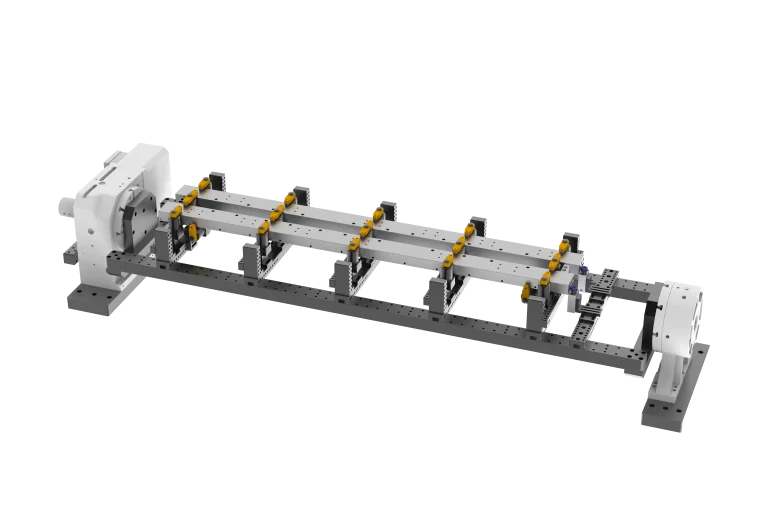

Двойное зажимное устройство
- Доступна установка двойных зажимов спереди и сзади.
- Увеличенный ход по оси Y позволяет использовать станок для широкого спектра заготовок в разных отраслях.

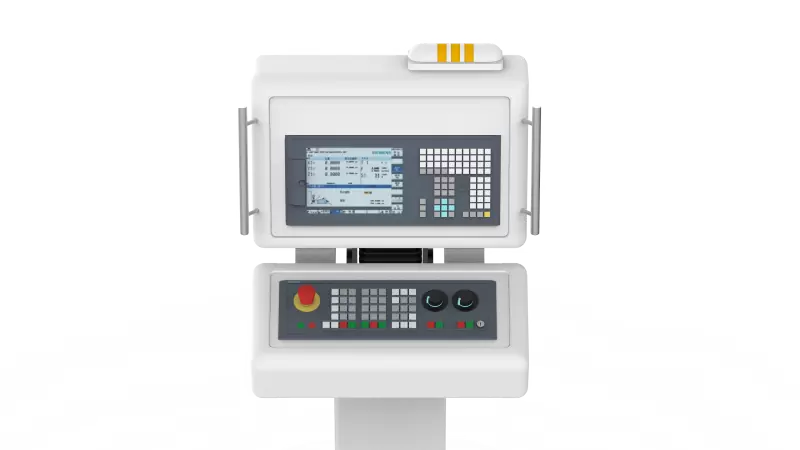

Надежная система ЧПУ для производственной гибкости
- Установлена система ЧПУ Siemens и Fanuc.
- Высокая точность обработки и масштабируемость.
- Мощные функции и полная передача данных.

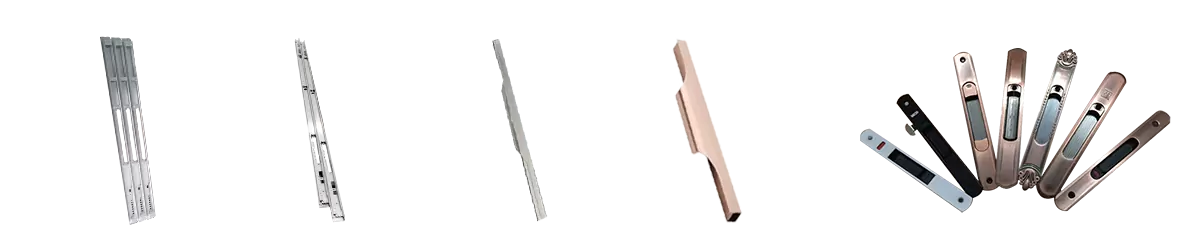

Пример деталей
| Ход | PA4900S-2W |
| Ход по оси X, мм | 2050 (левый/правый шпиндель) |
| Ход по оси Y, мм | 400 |
| Ход по оси Z1/Z2, мм | 400 |
| Шпиндель | |
| Скорость шпинделя, об/мин. | 12000 |
| Конус шпинделя | BT30/SK30/CAT30 |
| Магазин инструментов | |
| Тип | Револьверный |
| Вместимость, шт. | 16/21 |
| Время смены инструмента, сек | 3 |
| Скорость перемещения | |
| Перемещение по оси X, м/мин | 50 |
| Перемещение по оси Y, м/мин | 36 |
| Перемещение по оси Z, м/мин | 36 |
| Скорость резания по оси X/Y/Z, мм/мин | 15000 |
| Операционная система | FANUC или Siemens |
| Мощность шпинделя, кВт | 5.5/11 или 7.5/16.2 |
| Приводной двигатель по оси X, кВт | 3.0 или 3.5 |
| Приводной двигатель по оси Y, кВт | 3.0 или 3.5 |
| Приводной двигатель по оси Z, кВт | 3.0 или 3.5 |
| Система смазки и охлаждения | |
| Система смазки | Автоматическая смазка |
| Система охлаждения | Водяное охлаждение |
| Точность | |
| Точность позиционирования по оси X, мм | 0.02 (0.01 с оптической линейкой) |
| Точность позиционирования по оси Y/Z, мм | 0.015 |
| Точность повторного позиционирования, мм | 0.01 |
| Основные параметры | |
| Требуемое давление воздуха, кг/см2 | 6 |
| Высота, мм | 2800 |
| Занимаемая площадь, мм | 6550х3500 |
| Вес, кг | 8700 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин револьверного типа на 16 или 21 позицию.
- Высокопрочная разноуровневая станина.
- Два электрошпинделя BT30/SK30/CAT30.
- Система смазки.
- Система охлаждения.
Дополнительные опции
- Стол поворотный (4ая ось).
- Система настройки инструмента.
- Зажимы.
