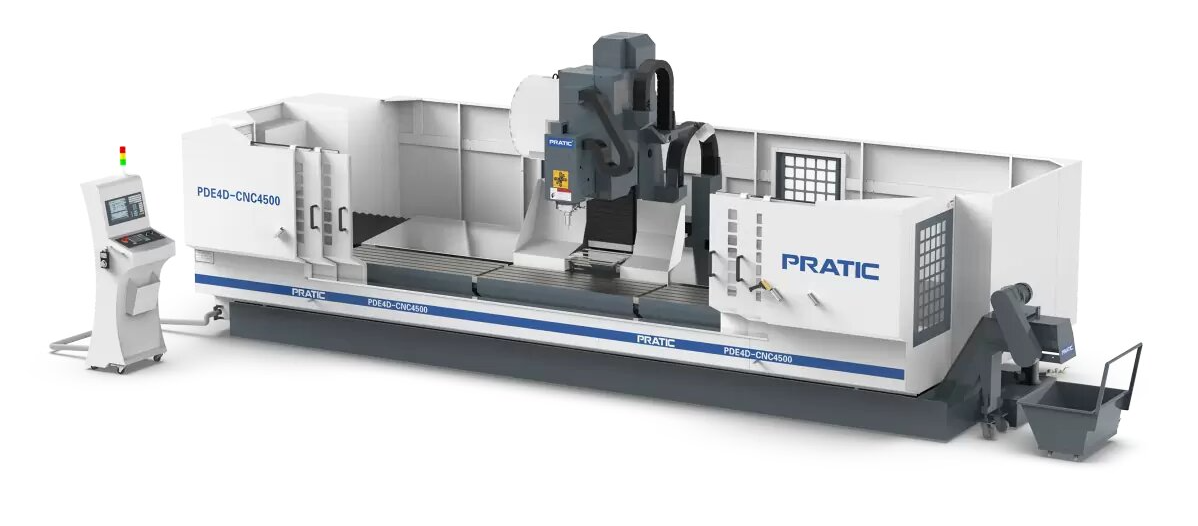

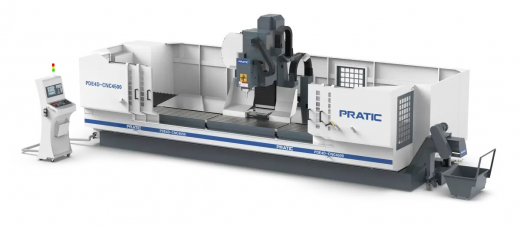

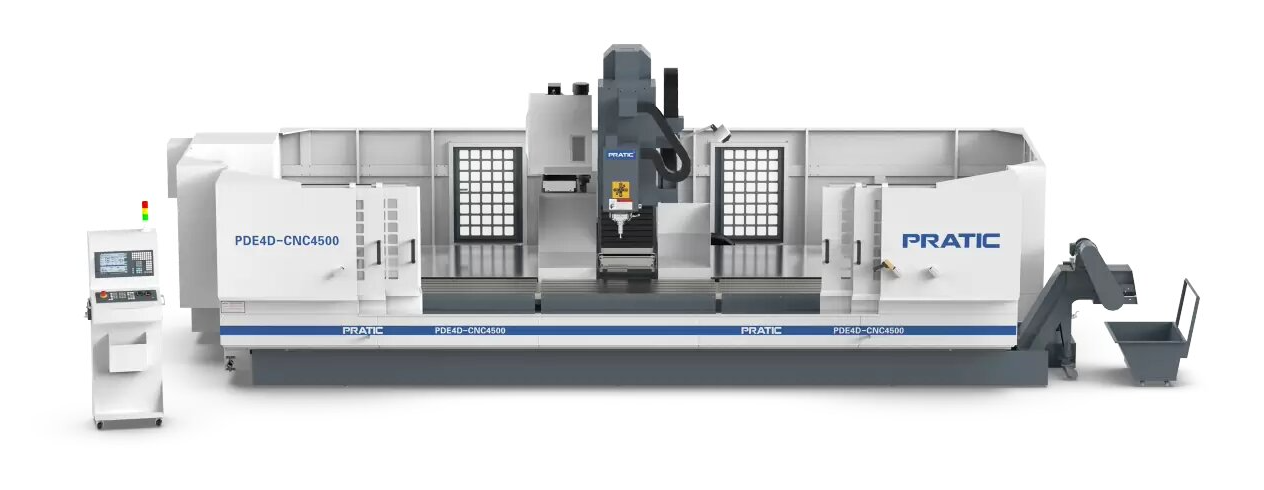

Фрезерный обрабатывающий центр с ЧПУ Pratic PDE4D оснащен 4-осевой подвижной колонной и поворотным шпинделем, имеет встроенную функцию фрезерования, сверления и нарезания резьбы. Отличается большим ходом по оси X с поворотом по оси B в пределах ± 90 ° для достижения многоугольной обработки с высокой точностью. Способен обрабатывать алюминий, сталь, медь и неметаллический материал.
Серия широко используется в разных отраслях промышленности, таких как автомобилестроение (изготовление бамперов, направляющих люка, стойки, корпуса двигателя, обода колеса, педалей), аэрокосмическая промышленность, машиностроение и электроника.

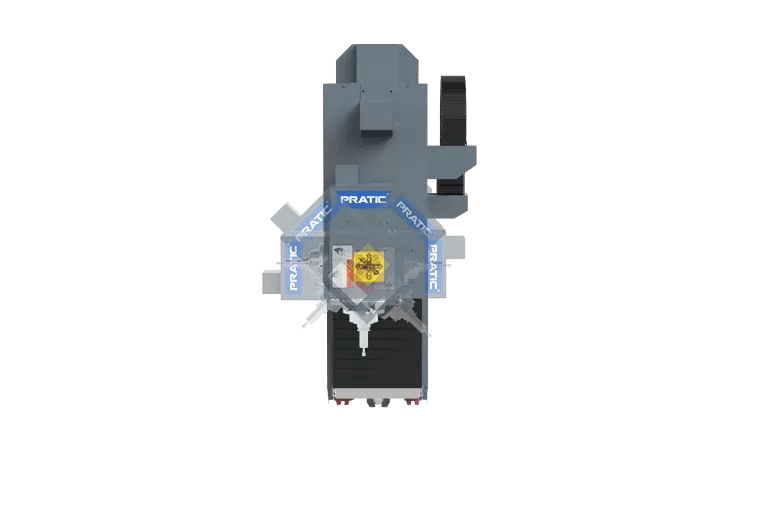

Вращение B-Aixs в пределах ± 90°
- Возможность изготовления более сложных деталей благодаря обработке по 4-й оси и ее вращению в пределах ±90°.
- Достижение труднообрабатываемых мест и повышенная эффективность производства.
- Упрощенная работа оператора.

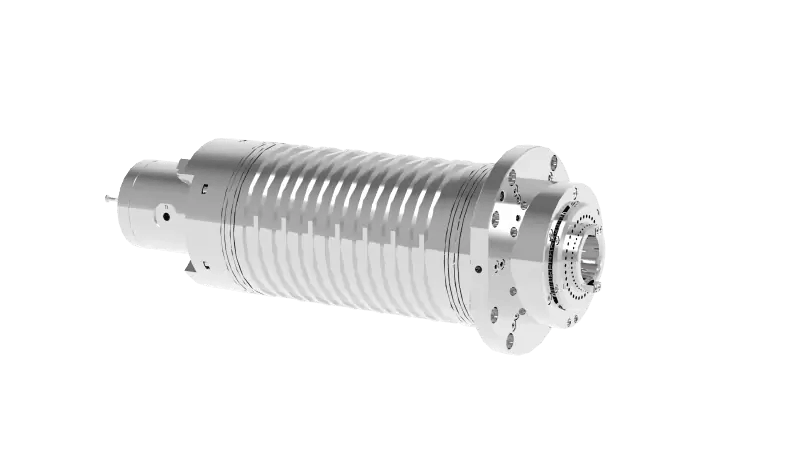

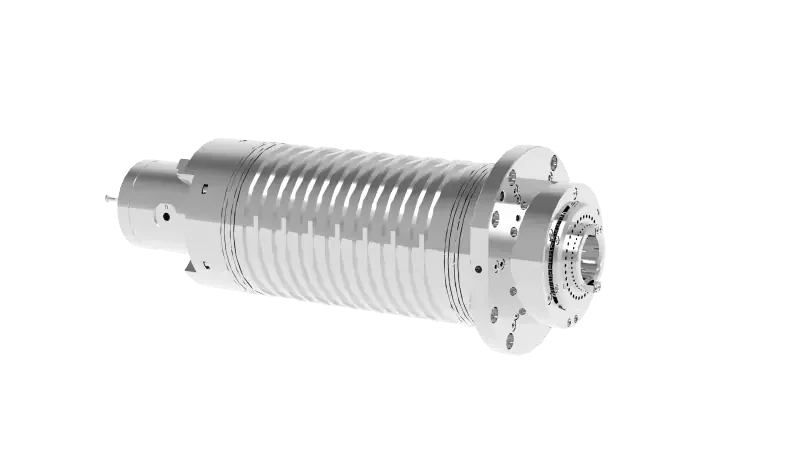

Высокоточная и высокоскоростная шпиндельная система
- Улучшенная производительность благодаря надежной системе мотор-шпинделя.
- Макс. скорость 18 000 об/мин и мощность 15/20 кВт.
- Гибкое и одновременно динамичное управление.
Надежная чугунная станина
- Устранение остаточных напряжений за счет совершенного процесса термообработки станины.
- Гравитационная жесткость благодаря достаточному количеству армирующих пластин и трем рядам опорных ножек.
- Высокая физическая стабильность и способность поглощать удары.

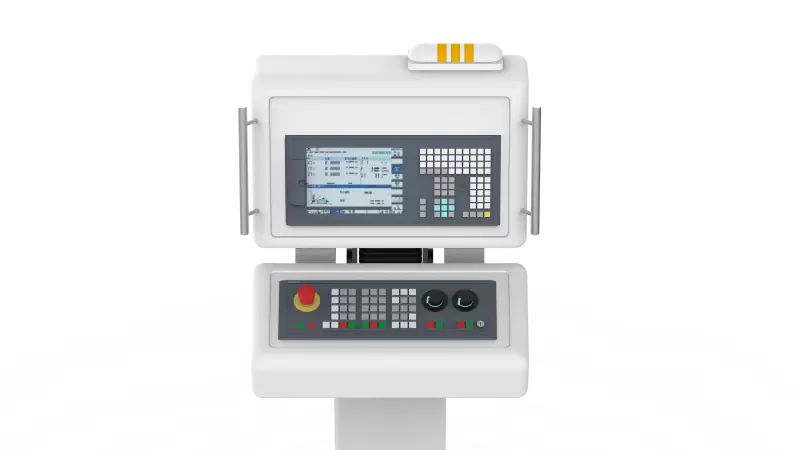

Всемирно известная система ЧПУ высшего класса
- Внедрена система ЧПУ Siemens и Fanuc.
- Предусмотрены мощные функции и полная передача данных.
- Модульная и открытая архитектура с высокой масштабируемостью.
- Повышенная гибкость и производительность станка, высокая стабильность обработки.

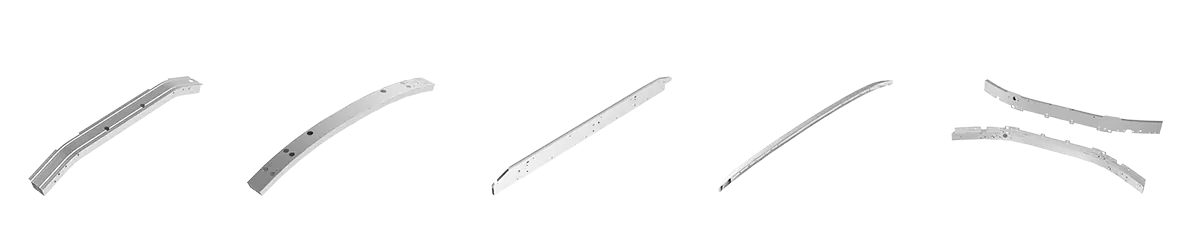

Пример деталей

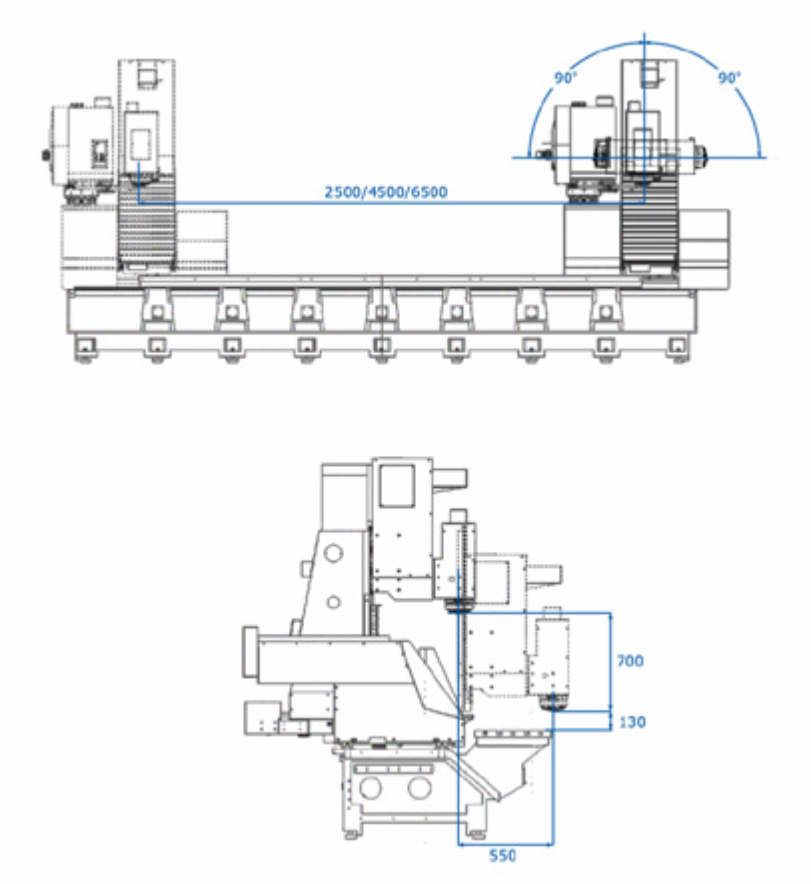

| PDE4D-CNC2500 | PDE4D-CNC4500 | PDE4D-CNC6500 | |
| Рабочий ход | |||
| Ось X, мм | 2500 | 4500 | 6500 |
| Ось Y, мм | 500 | ||
| Ось Z, мм | 700 | ||
| Ось B, ° | ±90 | ||
| Расстояние от шпинделя до поверхности стола, мм | 130-830 | ||
| Шпиндель | |||
| Тип |
Моторизованный |
||
| Номинальная мощность, кВт | 15/20 | ||
| Макс. скорость, об/мин | 18000 | ||
| Конус |
BBT/SK/CAT40 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип | Дисковый | ||
| Вместимость | 16 | ||
| Время смены инструмента, сек | 2 | ||
| Основные параметры | |||
| Размер рабочего стола, мм | 2500х550 | 4500х550 | 6500х550 |
| Макс. нагрузка, кг/м² | 1000 | ||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 5/18/100 | ||
| Габариты, мм | 6700х2850х3200 | 8710х2850х3200 | 10700х2850х3200 |
| Масса, кг | 10500 | 12500 | 14700 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин дискового типа на 24 позиции.
- Станина из высокопрочного чугуна (HT250).
- Высокоскоростной шпиндель BBT/SK/CAT40.

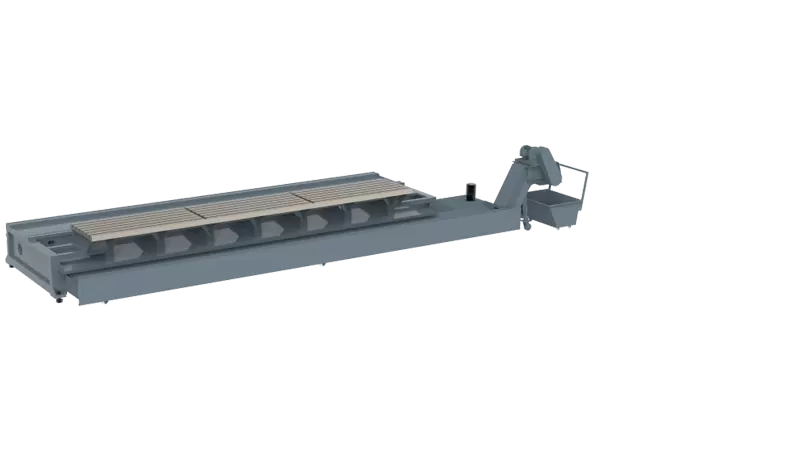

- Автоматический конвейер для удаления стружки.
- Водяное охлаждение.
- Система смазки.
Дополнительные опции
- Две рабочие головы.
- Стол поворотный (4ая ось).
- СОЖ через шпиндель.
- Система настройки инструмента.
- Линейный энкодер.
- Зажимы.
