Усиленная конструкция подвижной колонны
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

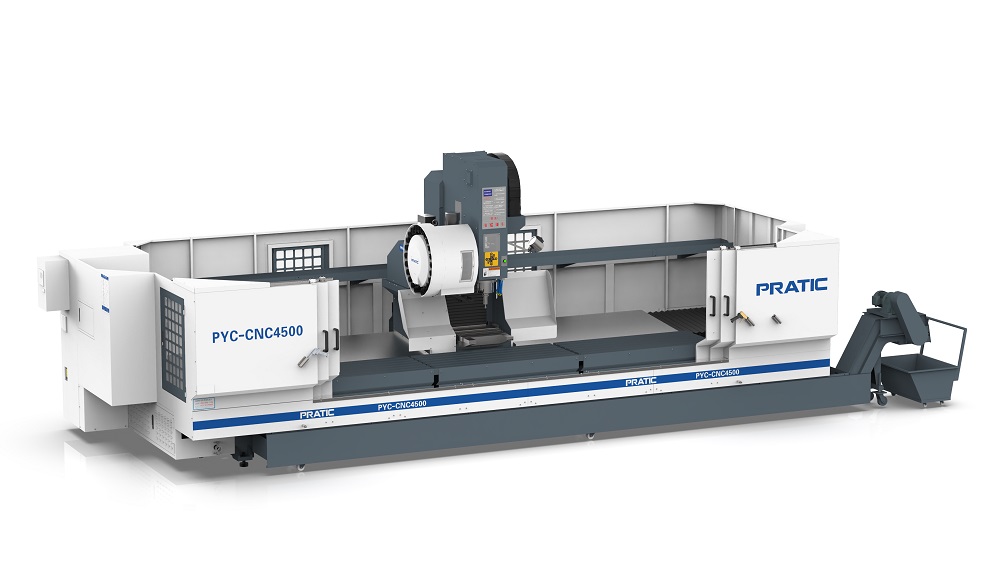

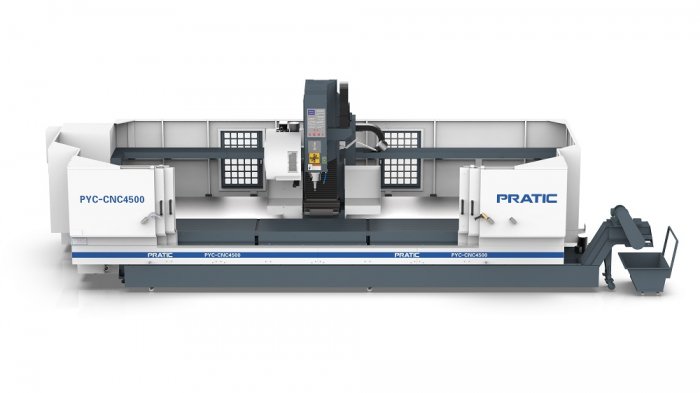

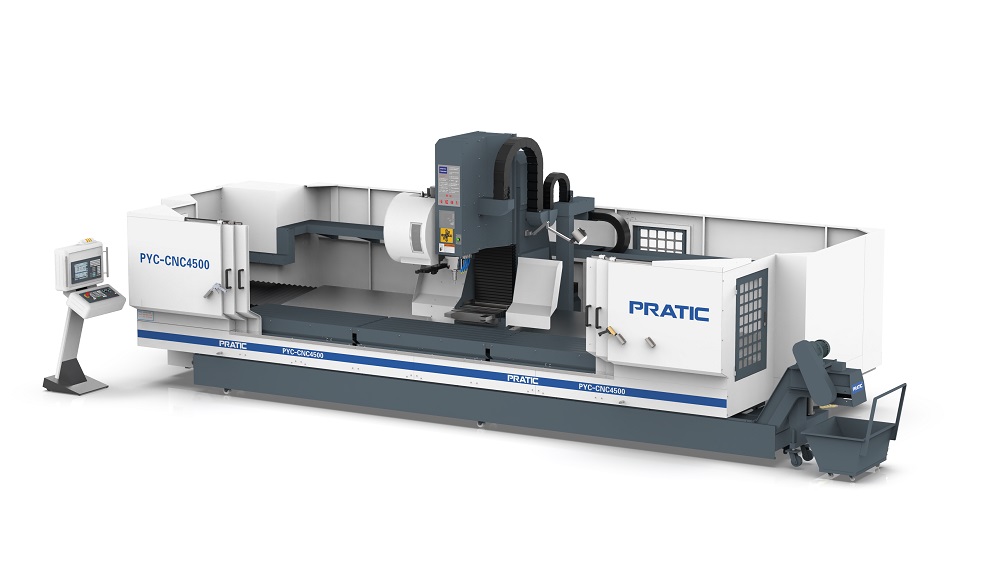

Серия PRATIC PYC отличается усиленной конструкцией подвижной стойки, обладает высокой производительностью. Возможно выполнение разных видов обработки за счет совмещения функций фрезерования, сверления и нарезания резьбы в одном станке.
Станок может обрабатывать алюминий, сталь, медь и неметаллический материал. Активно применяется в аэрокосмической, автомобильной промышленности, машиностроении, включая железнодорожный транспорт, производстве электроники,

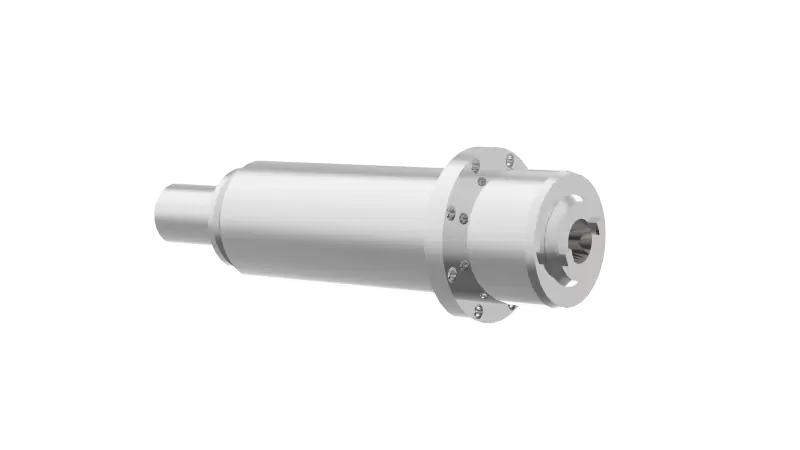

Высокопроизводительный шпиндельный узел
- Система шпинделей, отвечающая современным требованиям обработки многих материалов.
- Использование надежных шпинделей BT/SK/CAT40.
- Повышенная устойчивость при высоких скоростях за счет расположения шпинделя вокруг оси.
Чугунная станина для лучшей амортизации
- Обработка станины высокими температурами позволяет убрать остаточное напряжение.
- Наличие усиливающих пластин.
- Три ряда опорных ног для преодоления гравитационного воздействия.

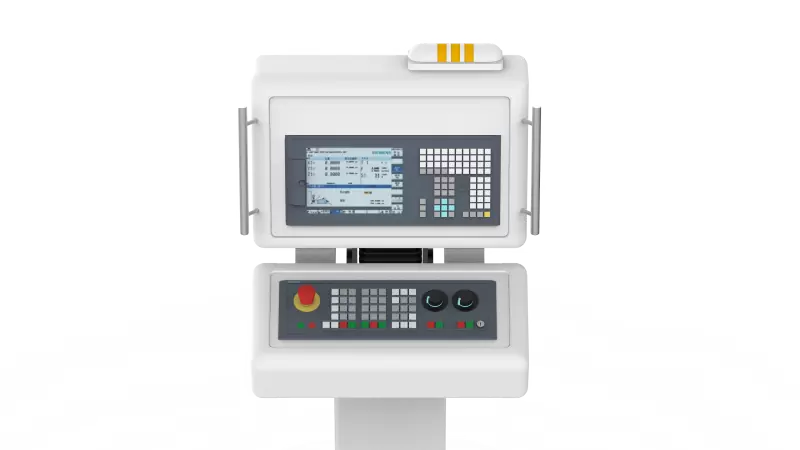

Многофункциональная система ЧПУ Siemens и Fanuc
- Использование всемирно известных систем цифрового управления.
- Возможность передачи данных.
- Гибкость настроек и масштабируемость.

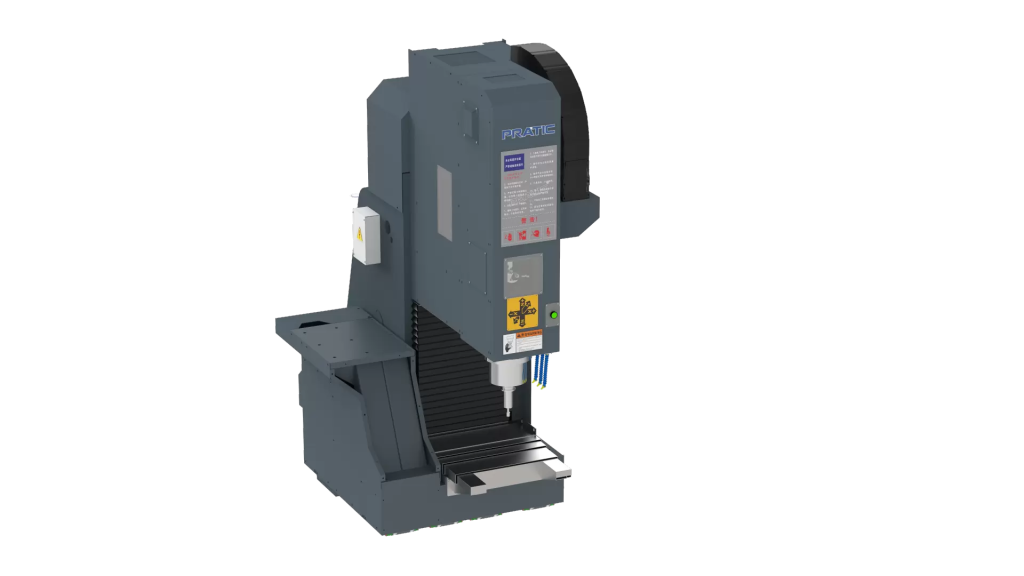

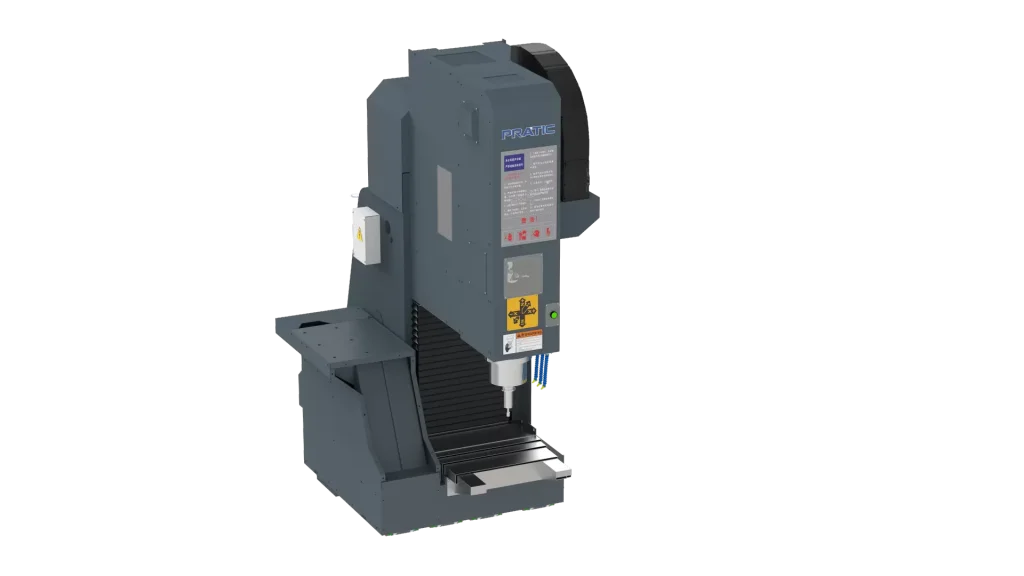

Усиленная конструкция подвижной колонны
- Увеличенная поверхность контакта рельса и ползуна.
- Снижение деформации оси X, высокая жесткость и точность обработки.

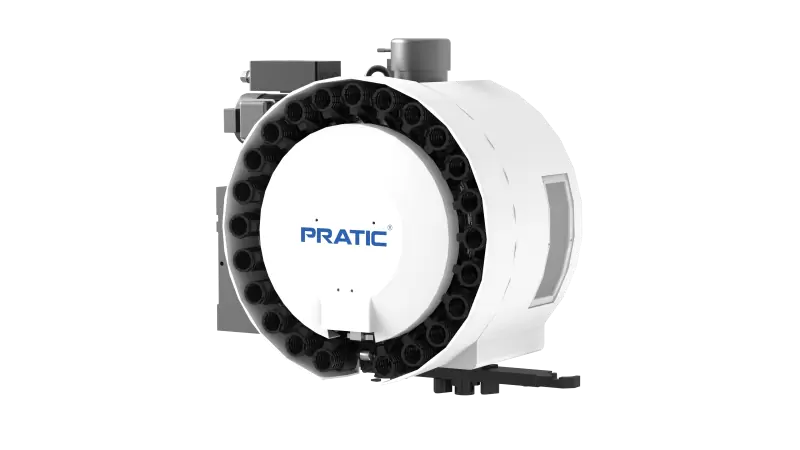

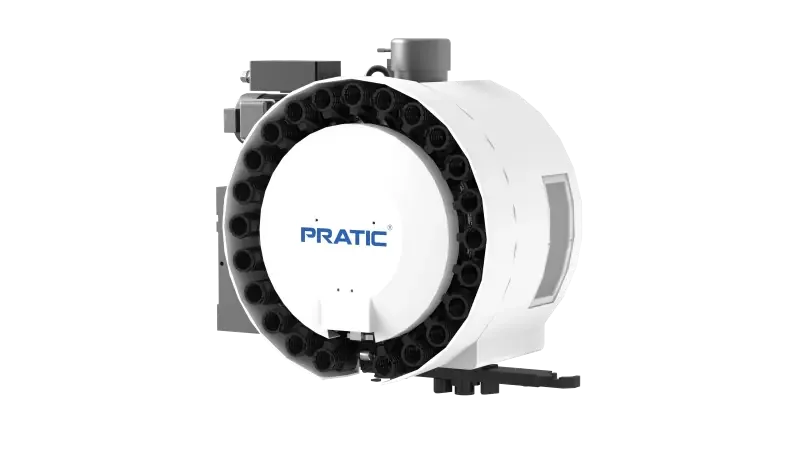

Быстрая смена инструмента для высокой производительности
- Перемещение инструментального магазина в ходе обработки.
- Сокращение времени простоя при смене инструмента.
- Время смены инструмента всего 2 секунды.

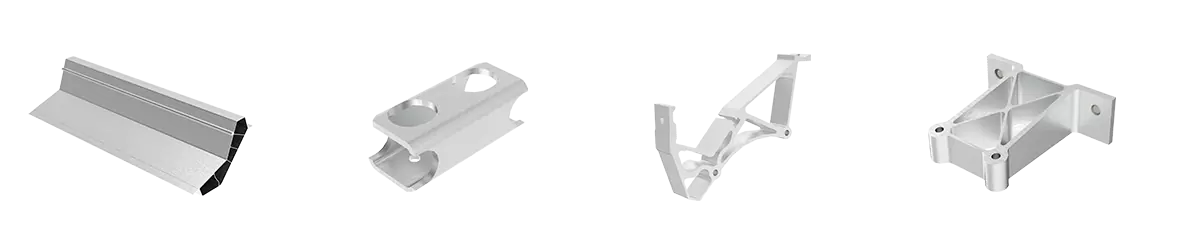

Пример деталей

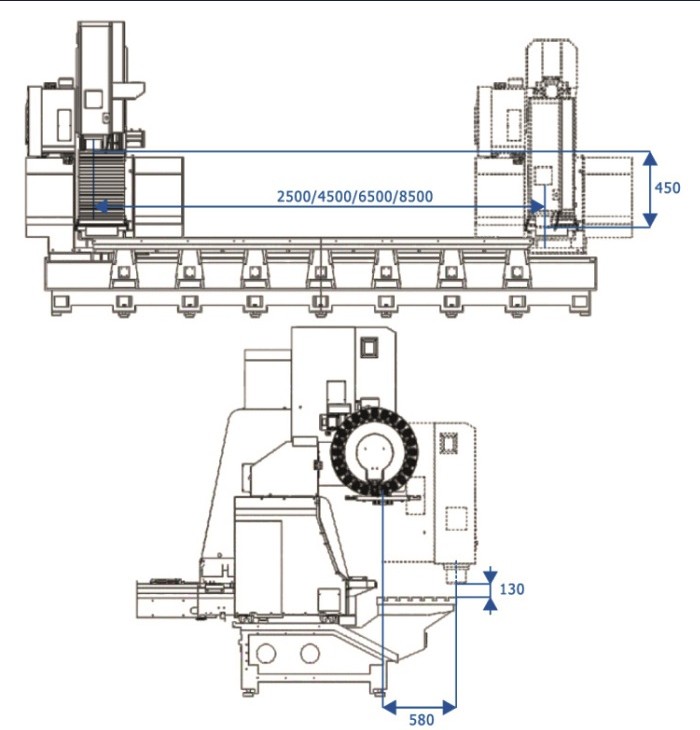

| PYC-CNC2500 | PYC-CNC4500 | PYC-CNC6500 | PYC-CNC8500 | |
| Рабочий ход | ||||
| Ось X, мм | 2500 | 4500 | 6500 | 8500 |
| Ось Y, мм | 580 | 580 | 580 | 580 |
| Ось Z, мм | 700 | 700 | 700 | 700 |
| Расстояние от шпинделя до поверхности стола, мм | 130-580 | 130-580 | 130-580 | 130-580 |
| Шпиндель | ||||
| Тип |
Механический |
|||
| Номинальная мощность, кВт | 13/11 | |||
| Макс. скорость, об/мин | 10000 | |||
| Конус | BT/SK/CAT40 | |||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | |||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |||
|
Инструментальный магазин |
||||
| Тип | Дисковый | |||
| Вместимость | 24 | |||
| Время смены инструмента, сек | 2 | |||
| Основные параметры | ||||
| Размер рабочего стола, мм | 2500х650 | 4510х650 | 6520х650 | 8530х650 |
| Макс. нагрузка, кг/м² | 1500 | |||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 6/18/100 | |||
| Габариты, мм | 6900х3100х3100 | 8900х3100х3100 | 10900х3100х3100 | 13400х3100х3100 |
| Масса, кг | 12000 | 13500 | 17000 | 19000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин дискового типа на 24 позиции.
- Станина из высокопрочного чугуна (HT250).
- Шпиндель BT/SK/CAT40.

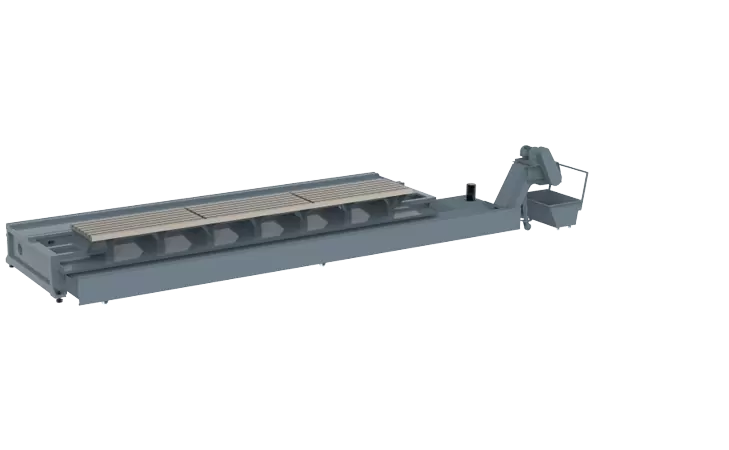

- Автоматический конвейер для удаления стружки.
- Система смазки.
- Защита со всех сторон.
Дополнительные опции
- Две рабочие головы.
- Стол поворотный (4ая ось).
- СОЖ через шпиндель.
- Зажимы.
- Система настройки инструмента.
- Линейный энкодер.
