Увеличенный диапазон обработки для широкого спектра задач
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

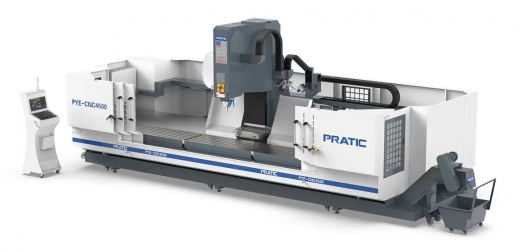

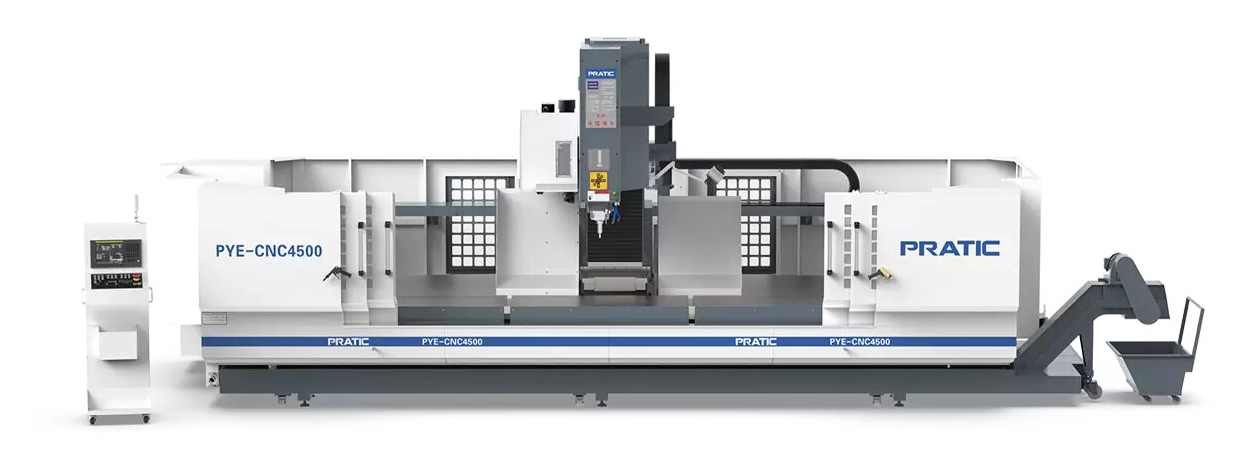

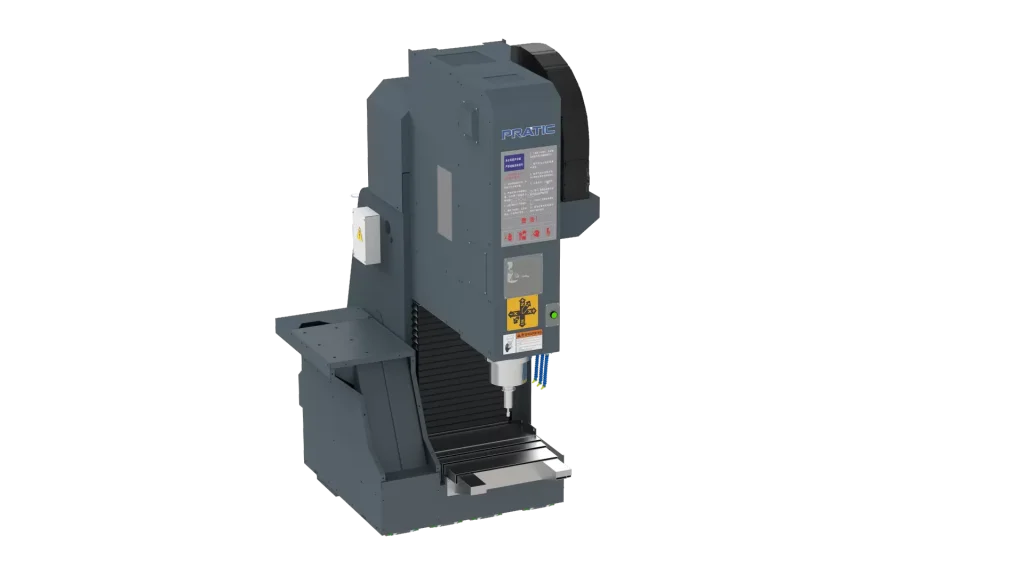

Фрезерный станок Pratic PYE оснащен 3-осевой подвижной колонной и ЧПУ для высокоточной обработки. Модели серии объединяют в себе функции фрезерования, сверления и нарезания резьбы. Важным отличием является большой ход по оси X, что позволяет применять станок для решения широкого диапазона задач.
Серия PYE предназначена для обработки алюминия, стали, меди и неметаллических материалов. Активно применяется в автомобилестроении, например, для изготовления бамперов, направляющих люка, стойки, корпуса двигателя, обода колеса, педалей, машиностроении, аэрокосмической промышленности и электронике.

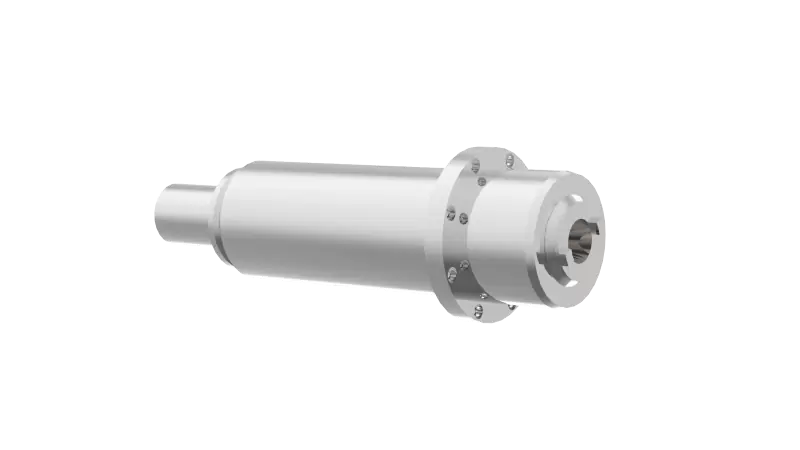

Высокопроизводительный шпиндель
- Используется надежный шпиндель BT/SK/CAT40, расположенный симметрично вокруг оси.
- Повышенная устойчивость и баланс инструмента на высоких скоростях.
- Высокий уровень статической жесткости для большей точности обработки.
- Гибкость и надежность станка, исключительный крутящий момент для обработки разных материалов.

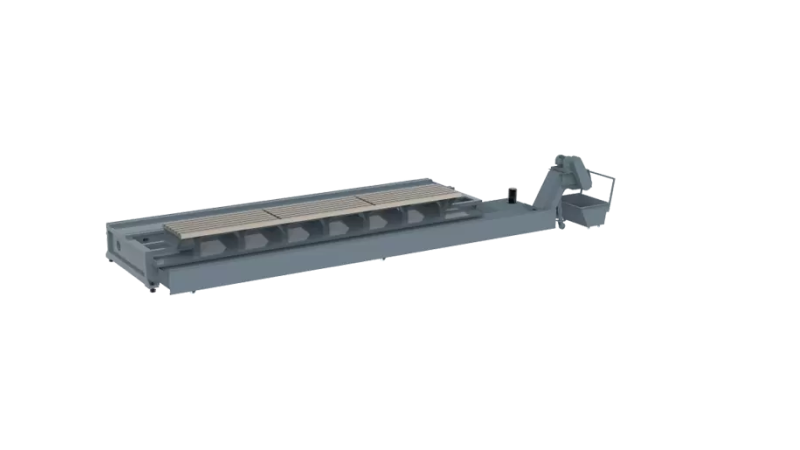

Надежная станина из чугуна с отличной амортизацией
- Литая станина из чугуна обеспечивает высокий уровень амортизации и устойчивости при сложной обработке.
- Применяются усиливающие пластины для большей надежности.
- Три ряда опорных ножек для гравитационной устойчивости.
- Обработка станины высокими температурами устраняет остаточное напряжение.

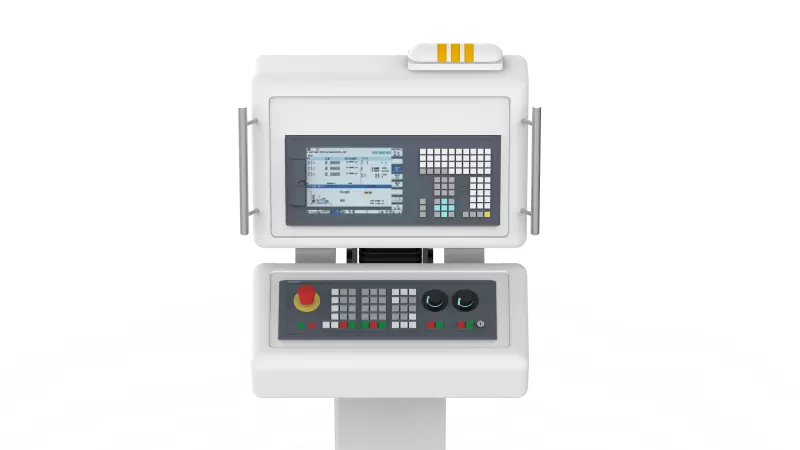

Производительная система ЧПУ
- Установлена всемирно известная система ЧПУ Siemens и Fanuc.
- Высокая производственная стабильность и гибкость настроек.
- Полнофункциональная система передачи данных.
- Модульная и открытая архитектура с высокой масштабируемостью.

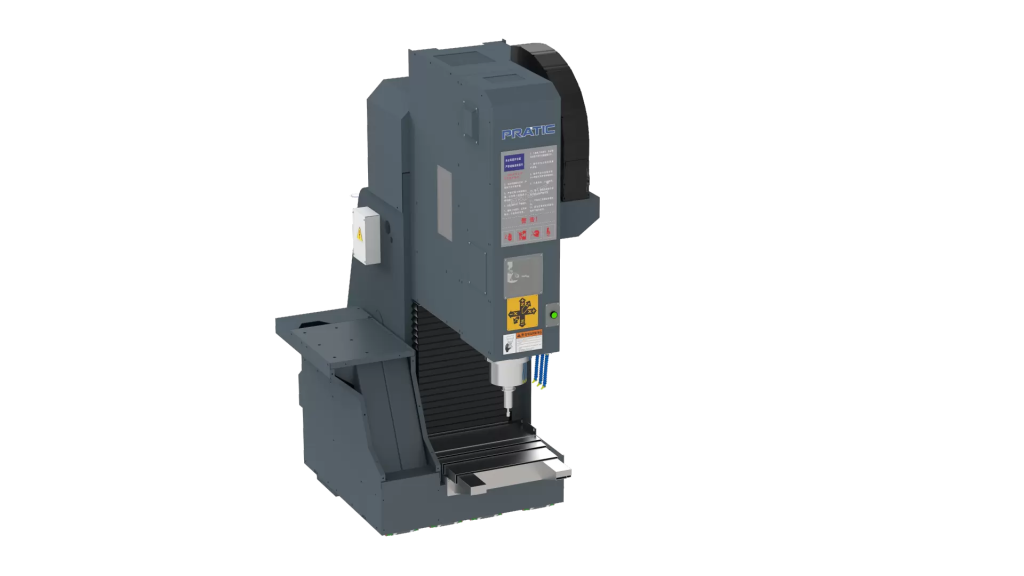

Усиленная подвижная колонна
- Высокоточная обработка за счет усиленной конструкции подвижной колонны.
- Увеличена поверхность контакта рельса и ползунка для снижения деформации оси X.
- Стабильность при сложной высокоскоростной обработке.

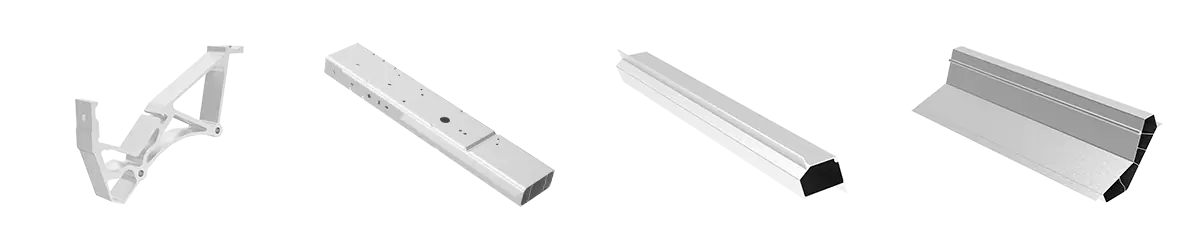

Пример деталей
| Шпиндель BT40/SK40/CAT40 | |||
| PYE-CNC2500 | PYE-CNC4500 | PYE-CNC6500 | |

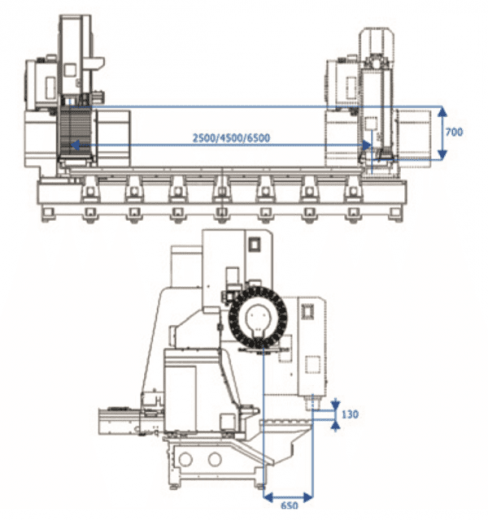

| Рабочий ход | |||
| Ось X, мм | 2500 | 4500 | 6500 |
| Ось Y, мм | 650 |
650 |
650 |
| Ось Z, мм | 700 | 700 | 700 |
| Расстояние от шпинделя до поверхности стола, мм | 130-830 |
130-830 |
130-830 |
| Шпиндель | |||
| Тип |
Механический |
||
| Номинальная мощность, кВт | 11/13 | ||
| Макс. скорость, об/мин | 10000 | ||
| Конус |
BT/SK/CAT40 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип | Дисковый | ||
| Вместимость | 24 | ||
| Время смены инструмента, сек | 2 | ||
| Основные параметры | |||
| Размер рабочего стола, мм | 2500х650 | 4510х650 | 6520х650 |
| Макс. нагрузка, кг/м² | 1200 | 1400 | 1600 |
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 6/18/100 | ||
| Габариты, мм | 6900х3100х3100 | 8900х3200х3100 | 10900х3200х3100 |
| Масса, кг | 12000 | 16500 | 17000 |
| Шпиндель BT50/SK50/CAT50 | |||
| PYE-CNC2500B | PYE-CNC4500B | PYE-CNC6500B | |
| Рабочий ход | |||
| Ось X, мм | 2500 | 4500 | 6500 |
| Ось Y, мм | 650 |
650 |
650 |
| Ось Z, мм | 700 | 700 | 700 |
| Расстояние от шпинделя до поверхности стола, мм | 130-830 |
130-830 |
130-830 |
| Шпиндель | |||
| Тип |
Механический |
||
| Номинальная мощность, кВт | 15/17 | ||
| Макс. скорость, об/мин | 8000 | ||
| Конус |
BT/SK/CAT50 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/48/40 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип | Дисковый | ||
| Вместимость | 24 | ||
| Время смены инструмента, сек | 2 | ||
| Основные параметры | |||
| Размер рабочего стола, мм | 2500х650 | 4510х650 | 6520х650 |
| Макс. нагрузка, кг/м² | 1200 | 1400 | 1600 |
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 6/18/100 | ||
| Габариты, мм | 6900х3100х3100 | 8900х3200х3100 | 10900х3200х3100 |
| Масса, кг | 12000 | 16500 | 17000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин дискового типа на 24 позиции.
- Станина из высокопрочного литого чугуна (HT250).
- Высокоскоростной шпиндель BT/SK/CAT40.
- Цепной конвейер для удаления стружки.
- Система смазки.
Дополнительные опции
- Две рабочие головы.
- Стол поворотный (4ая ось).
- СОЖ через шпиндель.
- Система настройки инструмента.
- Линейный энкодер.
- Зажимы.
