Двойной шпиндель для одновременной обработки двух заготовок
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

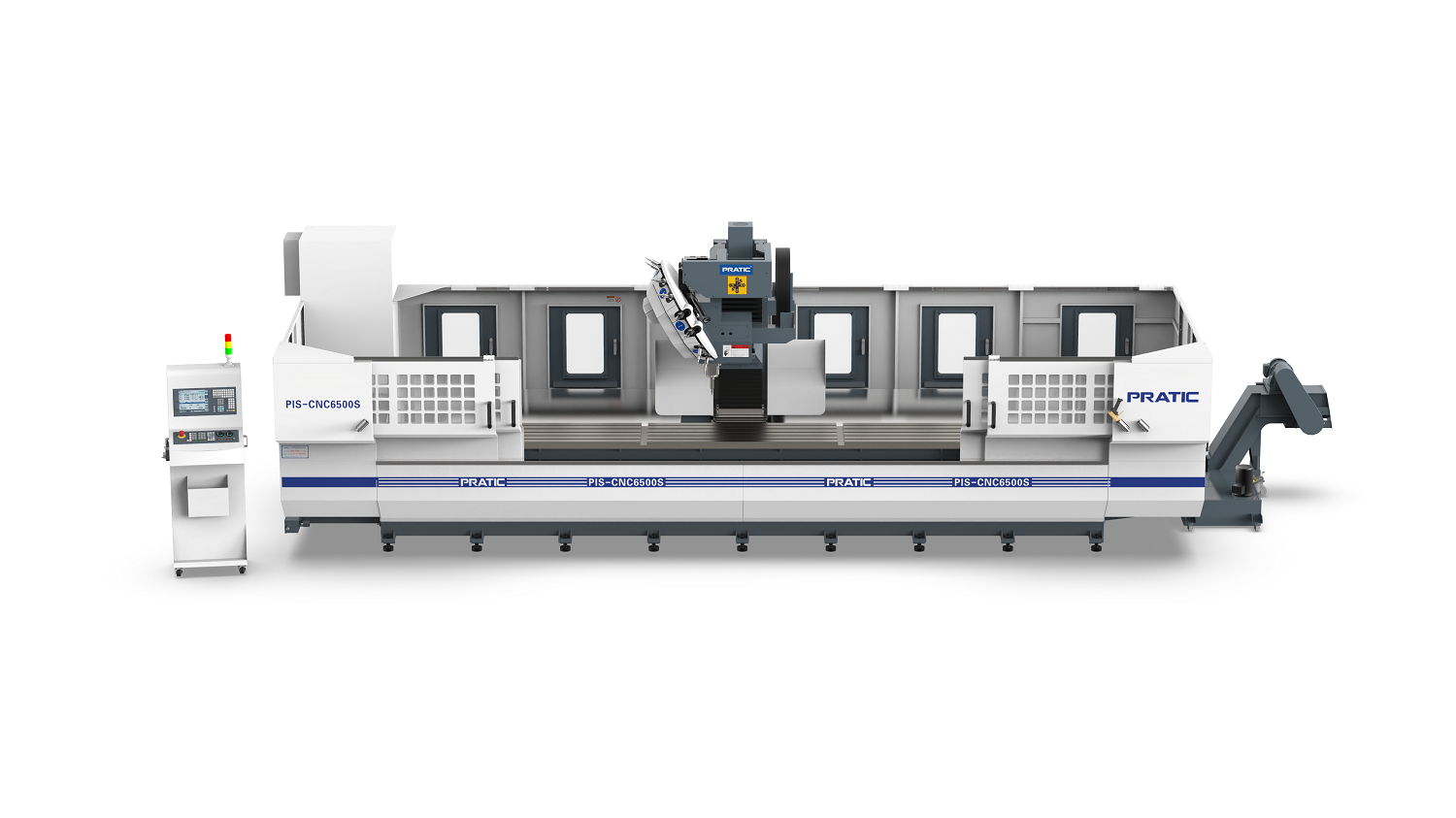

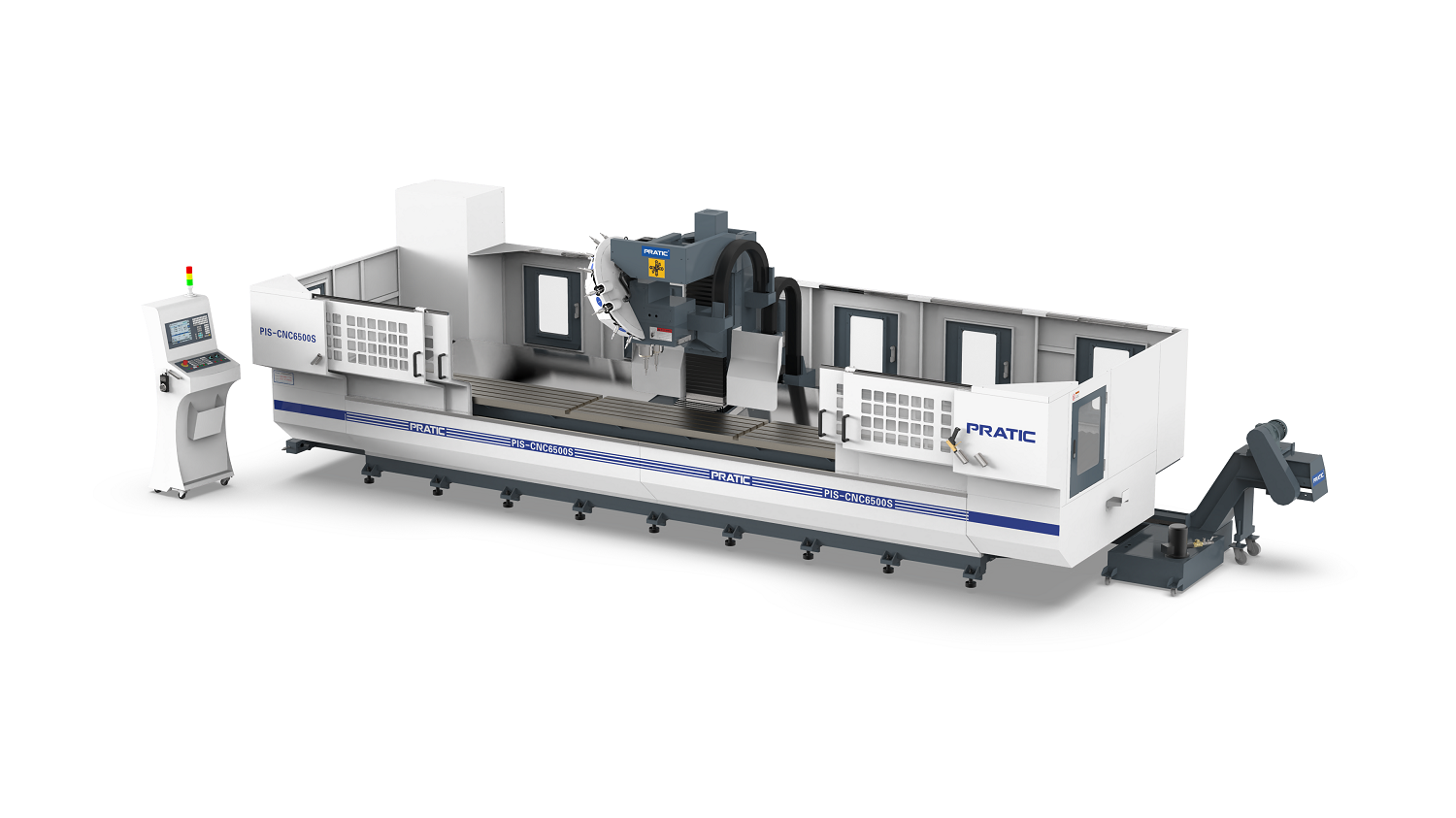

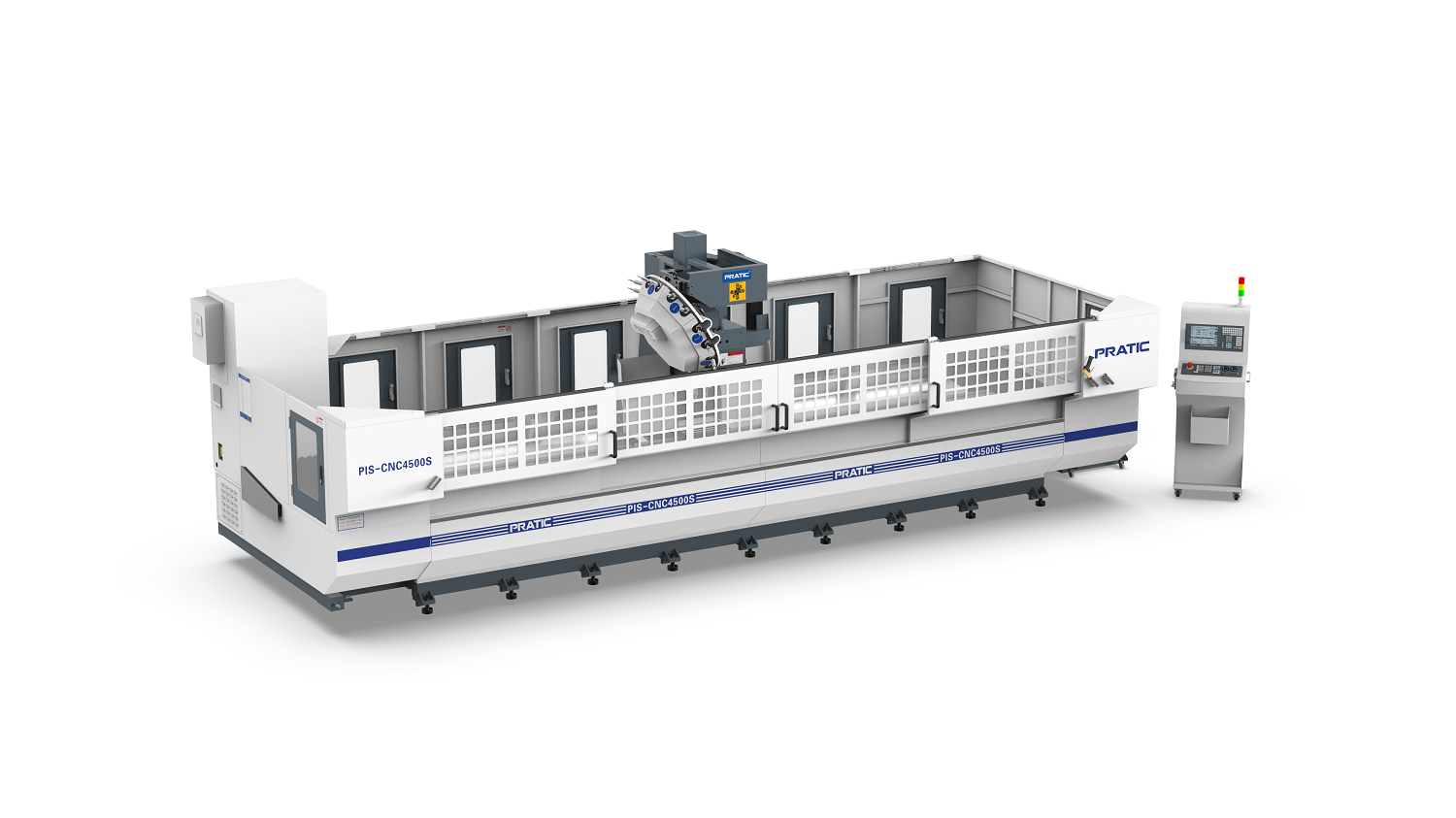

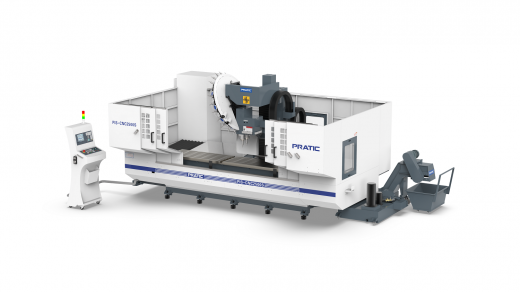

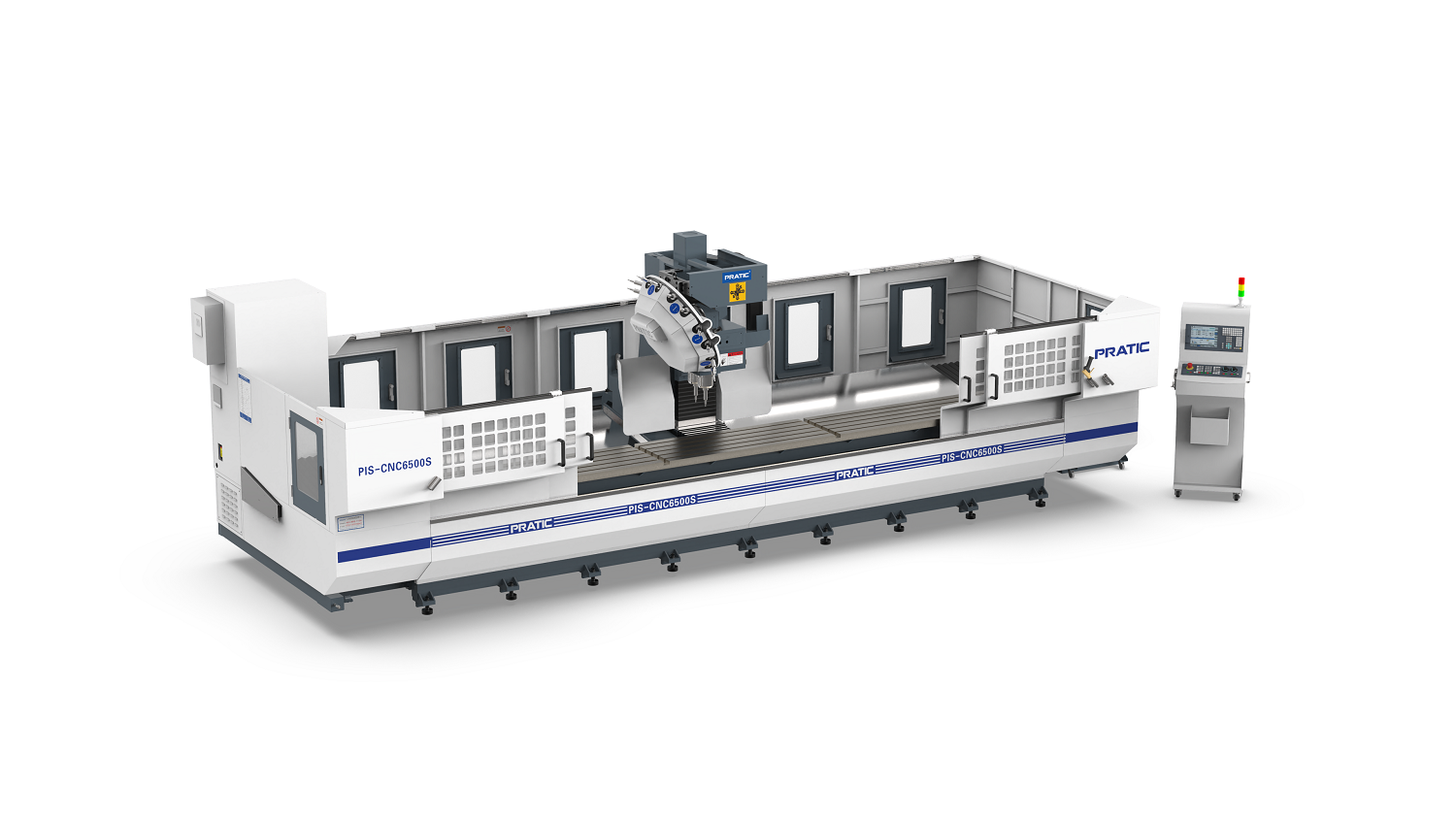

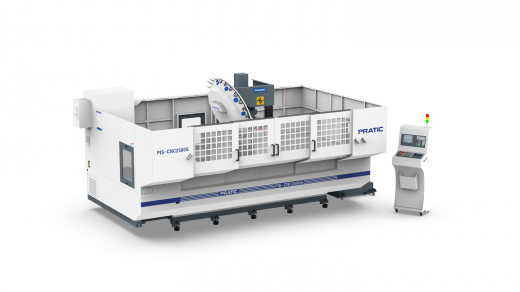

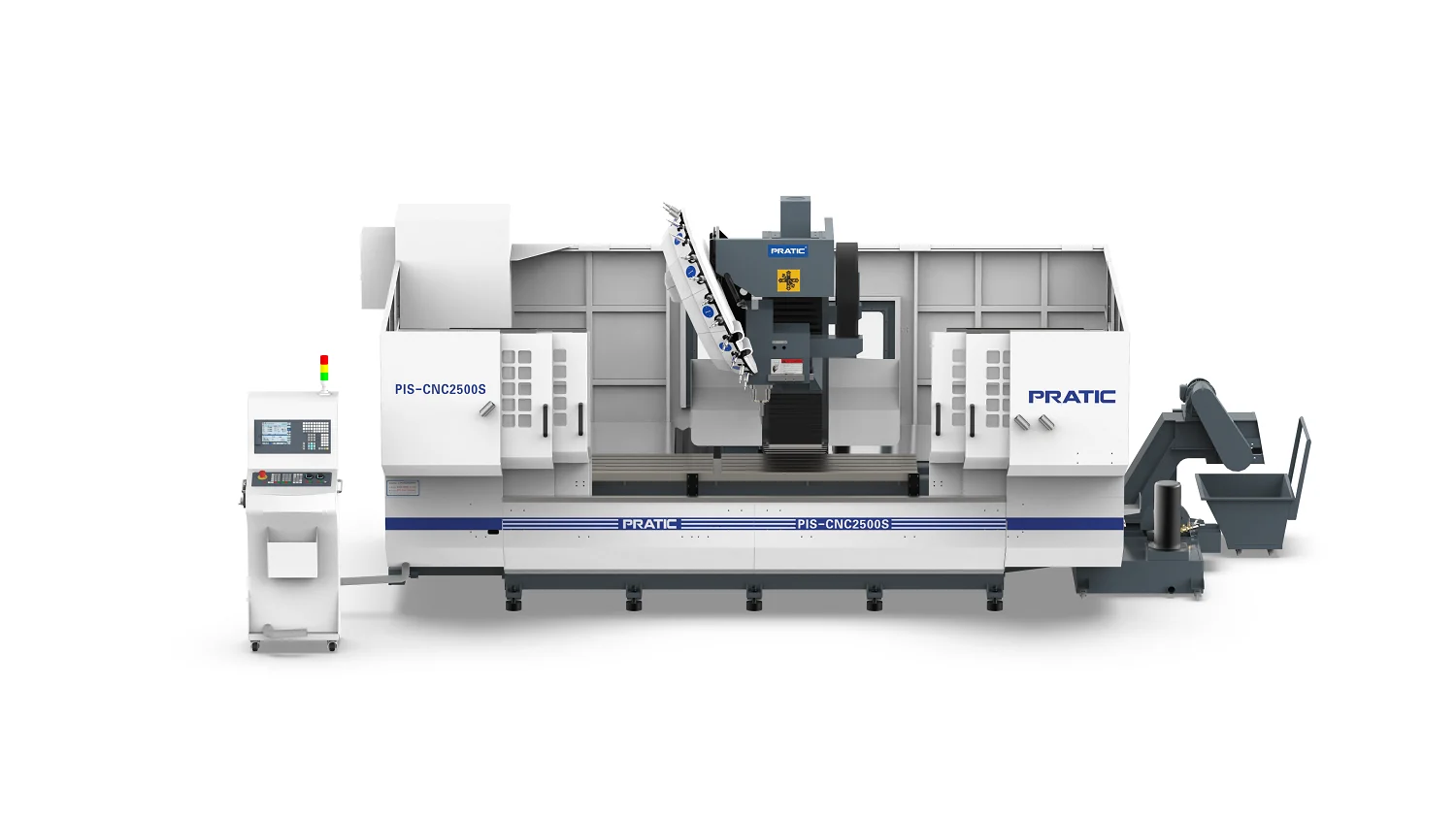

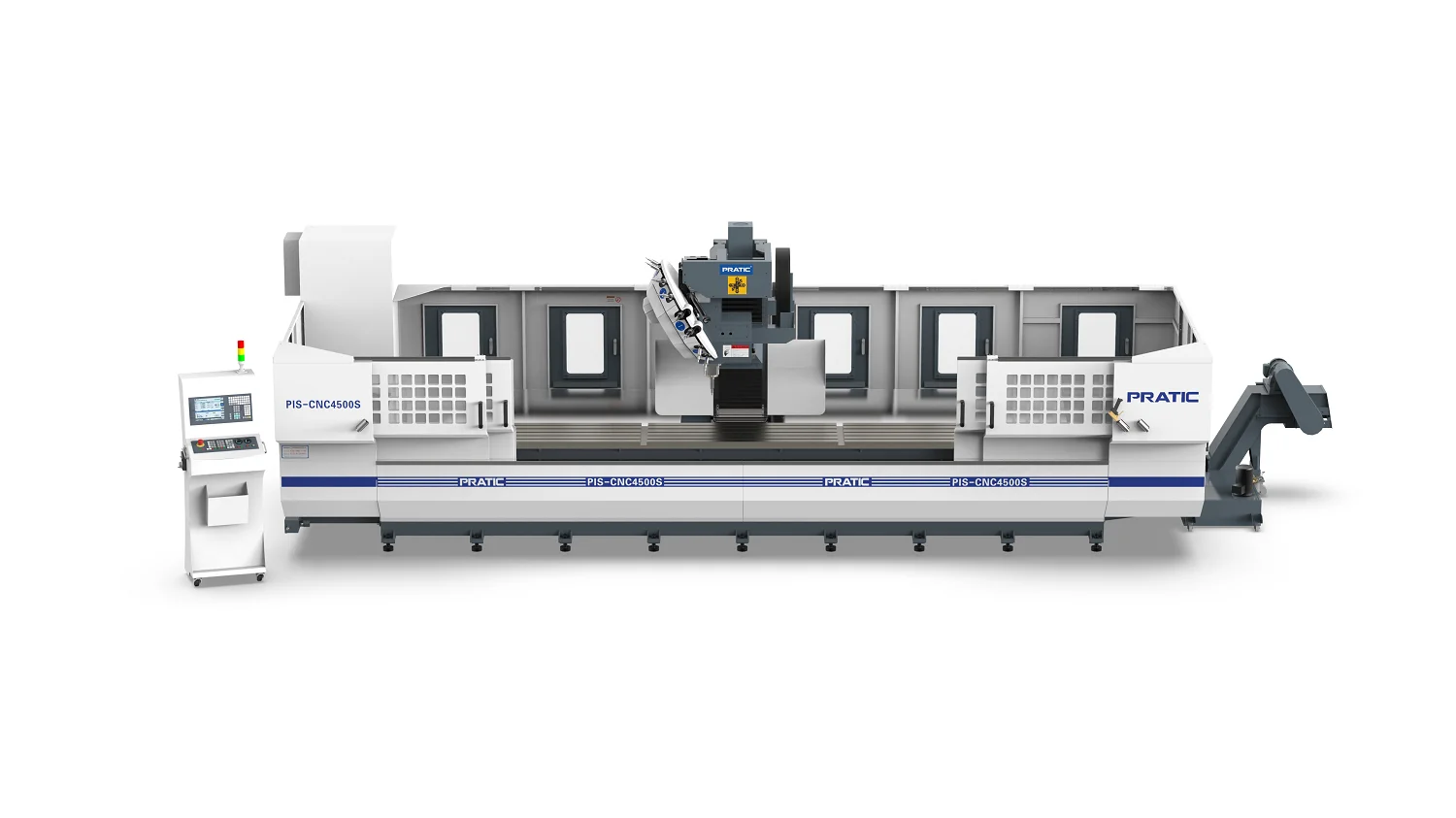

PRATIC PIS имеет 3-осевую подвижную колонну и встроенные функции фрезерования, сверления, нарезания резьбы. Благодаря двойному шпинделю обеспечивает синхронную обработку двух заготовок и высокую производительность. Показывает отличную скорость динамического отклика и экономичность при высокой эффективности.
Станки серии PIS подходят для работы с заготовками из алюминия, стали, меди и неметаллического материала. Используются в автомобилестроении, аэрокосмической промышленности, машиностроении, производстве мебели и электроники.

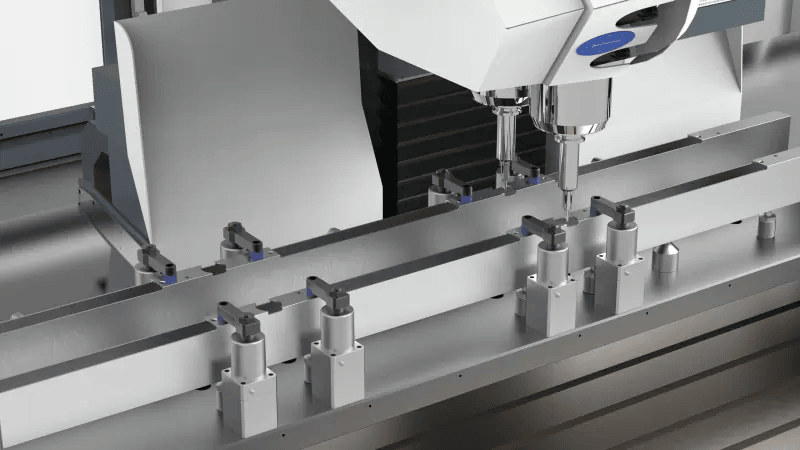

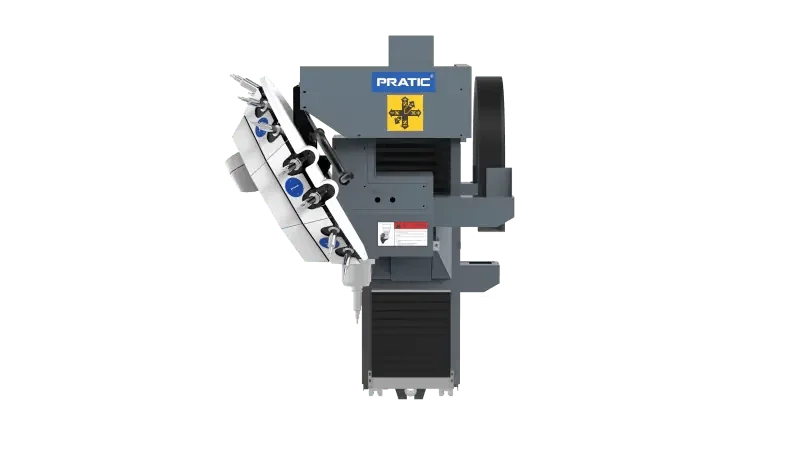

Двойной шпиндель

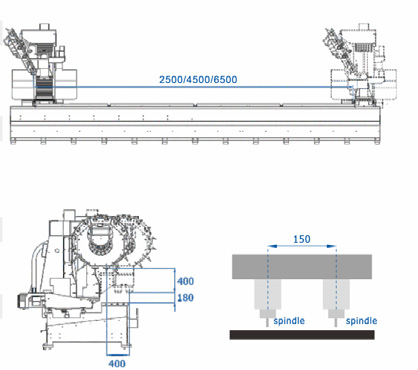

- Имеет двухшпиндельную конструкцию с фиксированным расстоянием 150 мм между центрами шпинделей.
- Обеспечивает синхронную обработку с зажимом двух заготовок.
- Увеличивает мощность завода вдвое.
Скорость шпинделя 24 000 об/мин

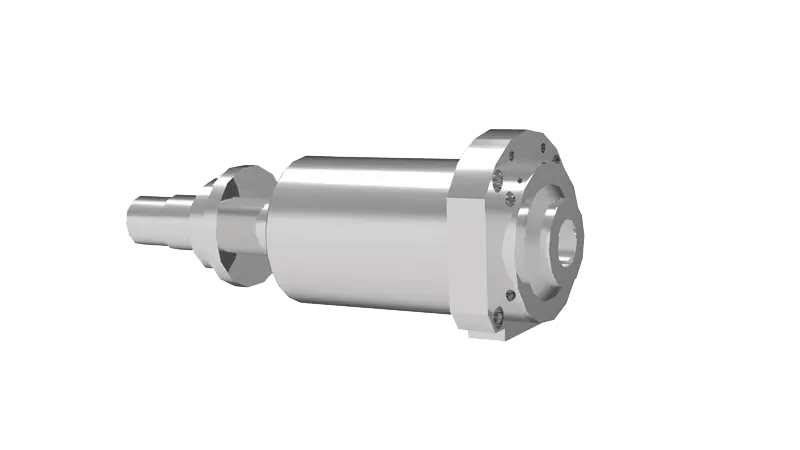

- Надежный моторизованный шпиндель с конусом BT/SK/CAT30.
- Стабильная обработка на скорости до 24 000 об/мин.
- Высокая эффективность и производительность.

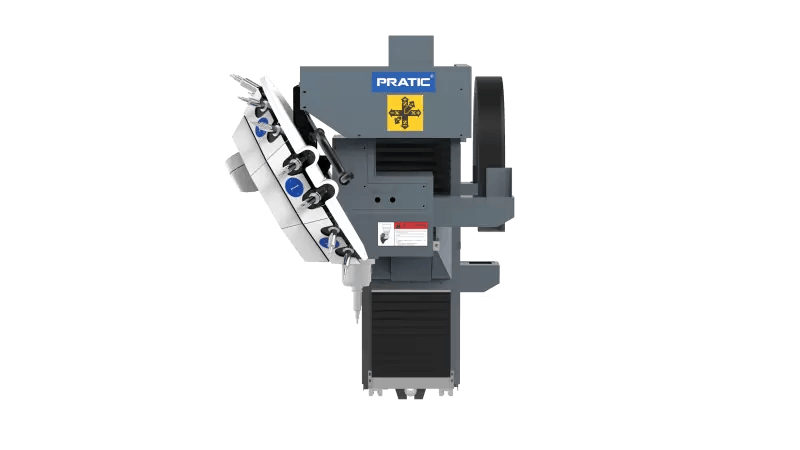

Облегченная подвижная колонна
- Модель оснащена легкой конструкцией подвижной колонны.
- Более высокая скорость динамического отклика и экономичность при высокой эффективности.

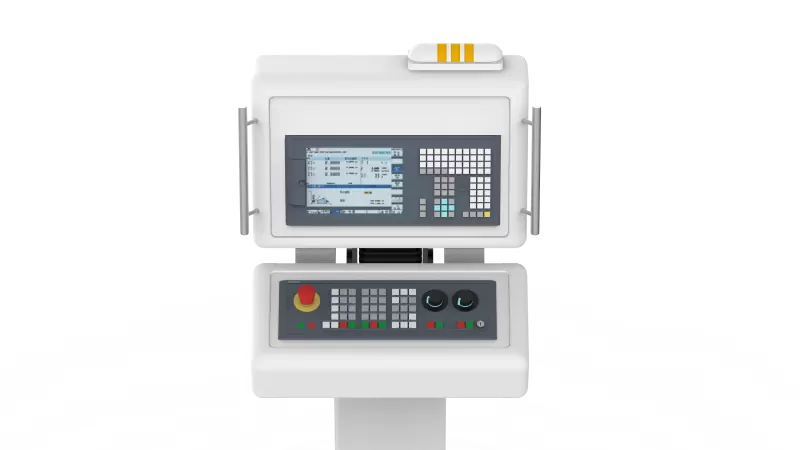

Система ЧПУ Siemens и Fanuc
- Системы управления высшего класса с мощными функциями и полной передачей данных.
- Модульная и открытая архитектура с высокой масштабируемостью.
- Высокая производственная гибкость.

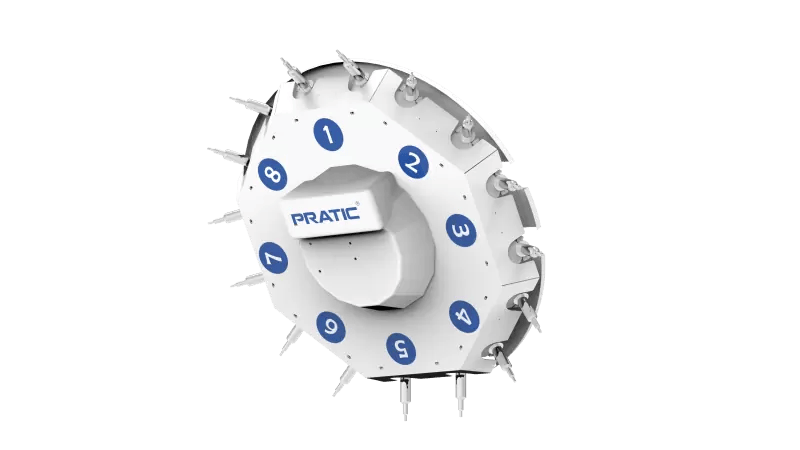

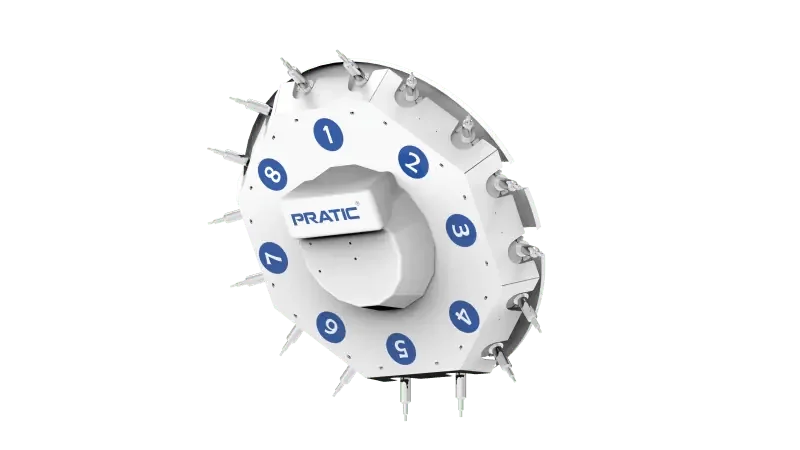

Магазин инструментов на 8 позиций
- Револьверный магазин перемещается в процессе обработки.
- Встроенная функция подготовки инструмента для снижения простоев.
- Быстрая смена инструмента и высокая производительность.

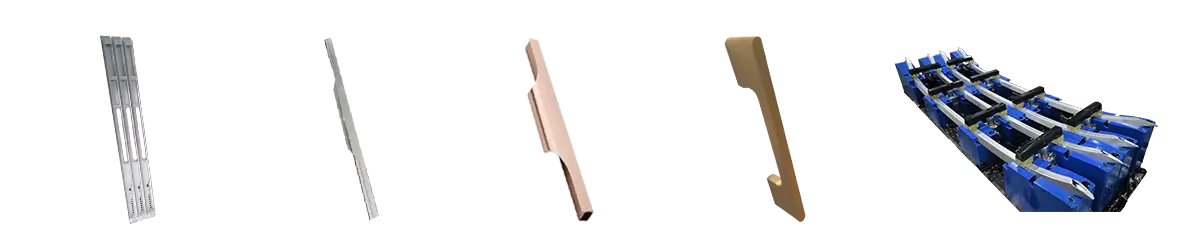

Пример деталей
| PIS-CNC2500 | PIS-CNC4500 | PIS-CNC6500 | |
| Рабочий ход | |||
| Ось X, мм | 2500 | 4500 | 6500 |
| Ось Y, мм | 400 | ||
| Ось Z, мм | 400 | ||
| Расстояние от шпинделя до поверхности стола, мм | 180-580 | ||
| Шпиндель | |||
| Тип |
Моторизованный |
||
| Номинальная мощность, кВт | 7.5 | ||
| Макс. скорость, об/мин | 24000 | ||
| Конус |
BT/SK/CAT30 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип |
Револьверный |
||
| Вместимость | 8 | ||
| Время смены инструмента, сек | 5 | ||
| Основные параметры | |||
| Размер рабочего стола, мм | 2500х550 | 4500х550 | 6500х550 |
| Макс. нагрузка, кг/м² | 1500 | ||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм |
18/5/100 |
||
| Габариты, мм | 4700х3100х2500 |
7100х3100х2500 |
9100х3100х2500 |
| Масса, кг | 7000 | 9000 | 11000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин револьверного типа на 8 позиций.
- Двойной шпиндель BT/SK/CAT30.
- Система смазки.
- Система водяного охлаждения.
Дополнительные опции
- Две рабочие головы.
- Система настройки инструмента.
- Зажимы.
