Для заготовок разной длины
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

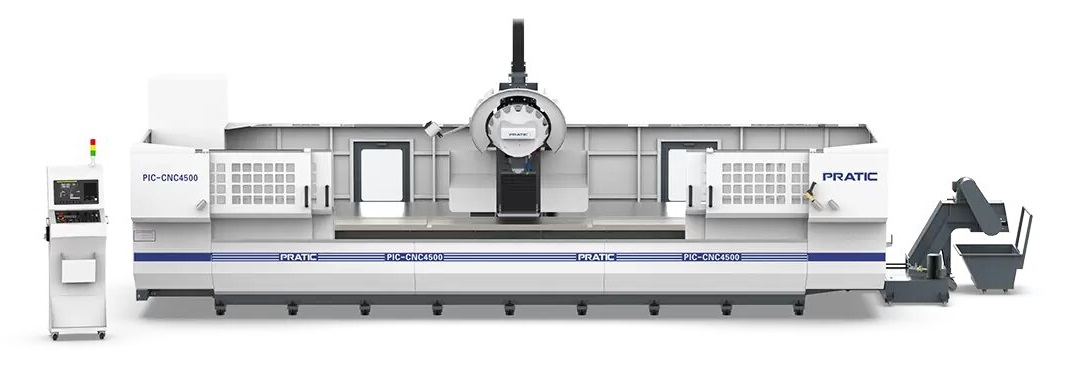

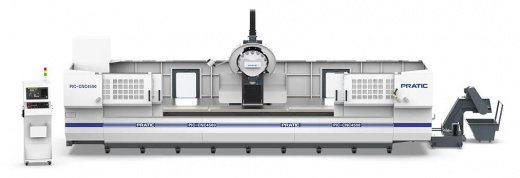

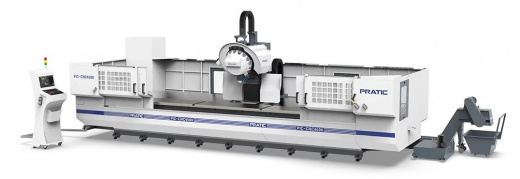

Pratic PIC является компактным обрабатывающим центром, который оснащен 3-осевой подвижной колонной и ЧПУ и рассчитан на обработку рам разной длины. Имеет встроенные функции фрезерования, сверления и нарезания резьбы. Обеспечивает ысокоточную обработку алюминия, стали, меди и неметаллического материала.
Серия PIC применяется в автомобилестроении (багажные рейлинги, направляющие люка, передний усилитель, накладка на раму окна), производстве мебели (ручки шкафа, рамка стеклянной двери, скрытые петли), производстве электроники (панель кондиционера, рамка телевизора, корпус дисплея), машиностроении, аэрокосмической отрасли.
Высокоточная обработка заготовок разной длины
- Имеет компактную конструкцию.
- Обеспечивает высокоточную и высокоскоростную обработку заготовок рамного типа и других.
- Показывает высокую эффективность и производительность.

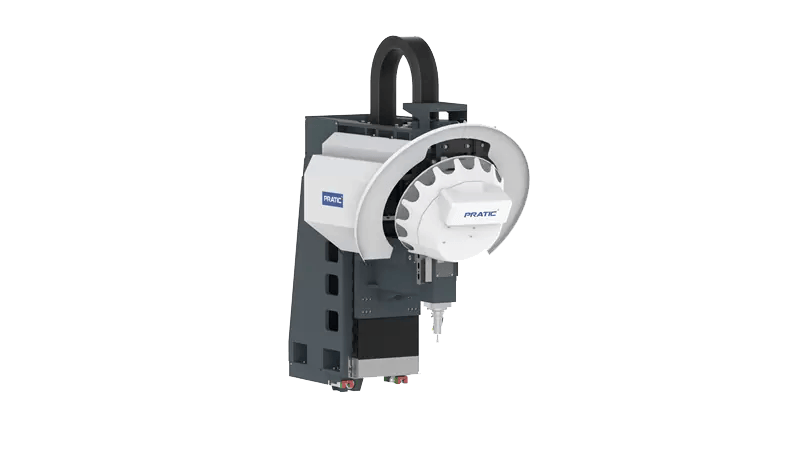

Легкая конструкция подвижной колонны
- Легкая подвижная колонна обеспечивает отличную скорость динамического отклика.
- Экономия средств в сочетании с высокой эффективностью.

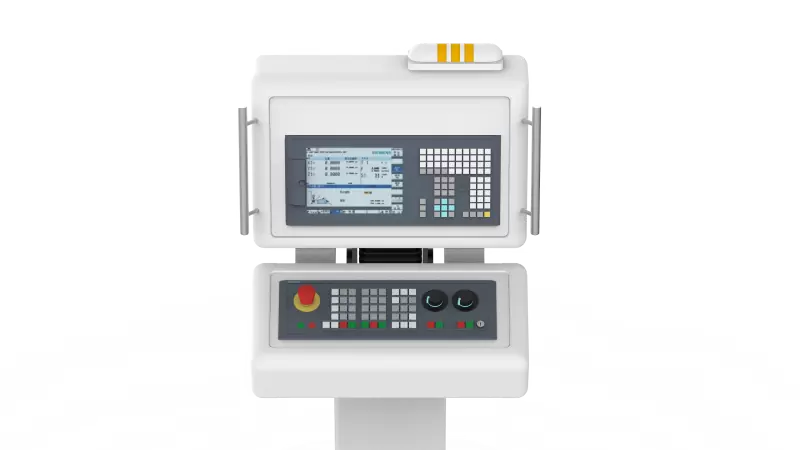

Система ЧПУ с мощными функциями
- Доступны системы ЧПУ Siemens и Fanuc.
- Расширенные возможности обработки, гибкость настроек, полная передача данных.
- Высокая стабильность и производительность.

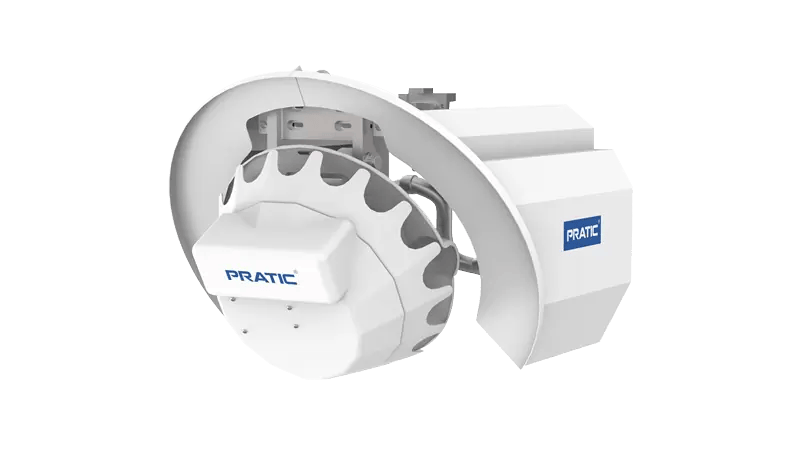

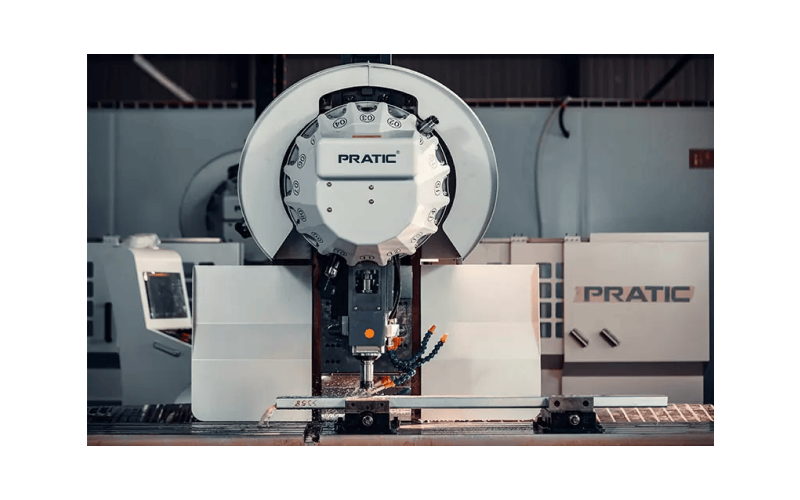

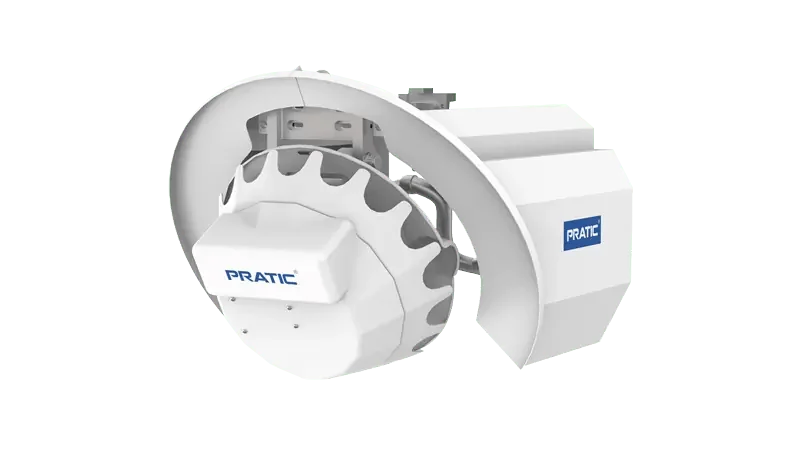

Без простоев при смене инструмента
- Револьверный магазин на 16 инструментов.
- Быстрая смена инструмента за 2 секунды для работы без простоев.
- Магазин перемещается в процессе обработки для большей производительности.

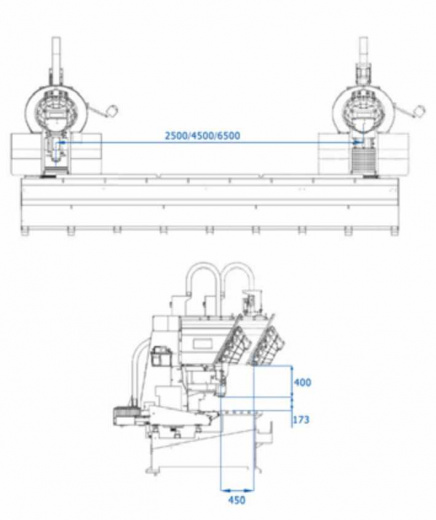

| PIC-CNC2500 | PIC-CNC4500 | PIC-CNC6500 | |
| Рабочий ход | |||
| Ось X, мм | 2500 | 4500 | 6500 |
| Ось Y, мм | 450 | ||
| Ось Z, мм | 400 | ||
| Расстояние от шпинделя до поверхности стола, мм | 173-573 | ||
| Шпиндель | |||
| Тип |
Механический |
||
| Номинальная мощность, кВт | 5.5/7.5 | ||
| Макс. скорость, об/мин | 12000 | ||
| Конус |
BT/SK/CAT30 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип |
Револьверный |
||
| Вместимость | 16 | ||
| Время смены инструмента, сек | 2 | ||
| Основные параметры | |||
| Размер рабочего стола, мм | 2500х550 | 4500х550 | 6500х550 |
| Макс. нагрузка, кг/м² | 1000 | ||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм |
5/18/100 |
5/18/100 |
4/18/100 |
| Габариты, мм | 4800х2900х3300 |
7200х2900х3300 |
9200х2900х3300 |
| Масса, кг | 6000 | 7500 | 9500 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин револьверного типа на 16 позиций.
- Высокоскоростной шпиндель BT/SK/CAT30.
- Линейные роликовые направляющие.
- ШВП на осях Y и X.
