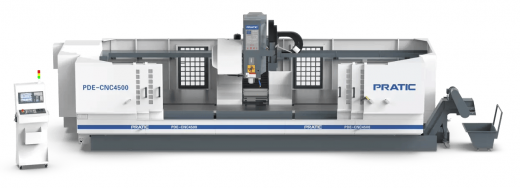

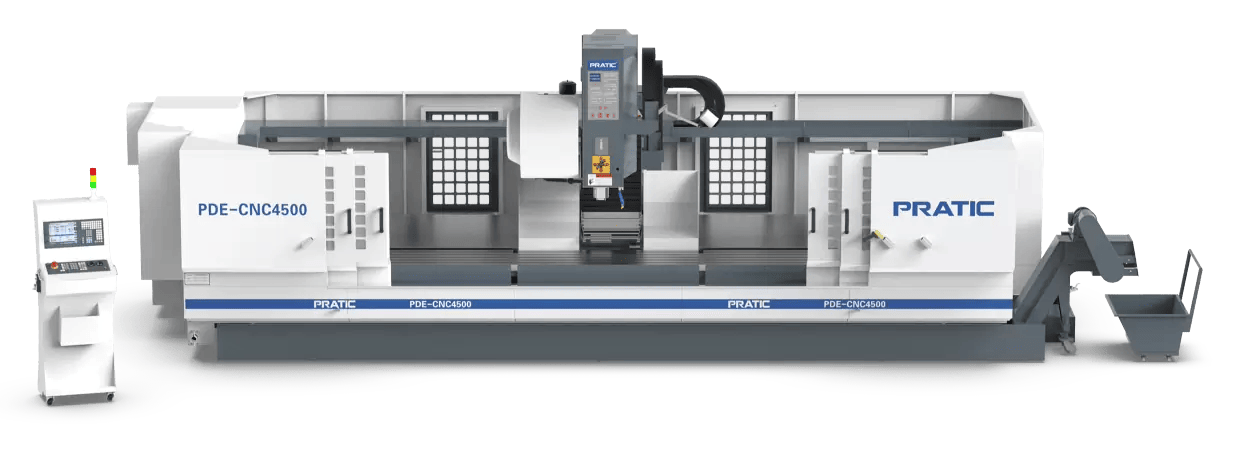

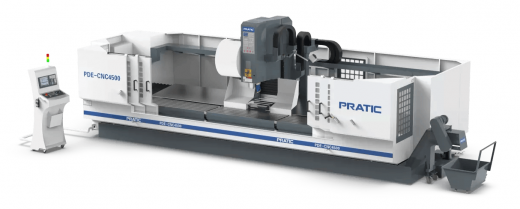

Станок PRATIC PDE имеет высокие эксплуатационные характеристики, сочетает функции фрезерования, сверления и нарезания резьбы. Оборудован 3-осевой подвижной колонной и высокопроизводительным шпинделем. Отвечает универсальным требованиям обработки.
Широко используется для обработки алюминия, стали, меди и неметаллических материалов в автомобилестроении, машиностроении, аэрокосмической промышленности и электронике.

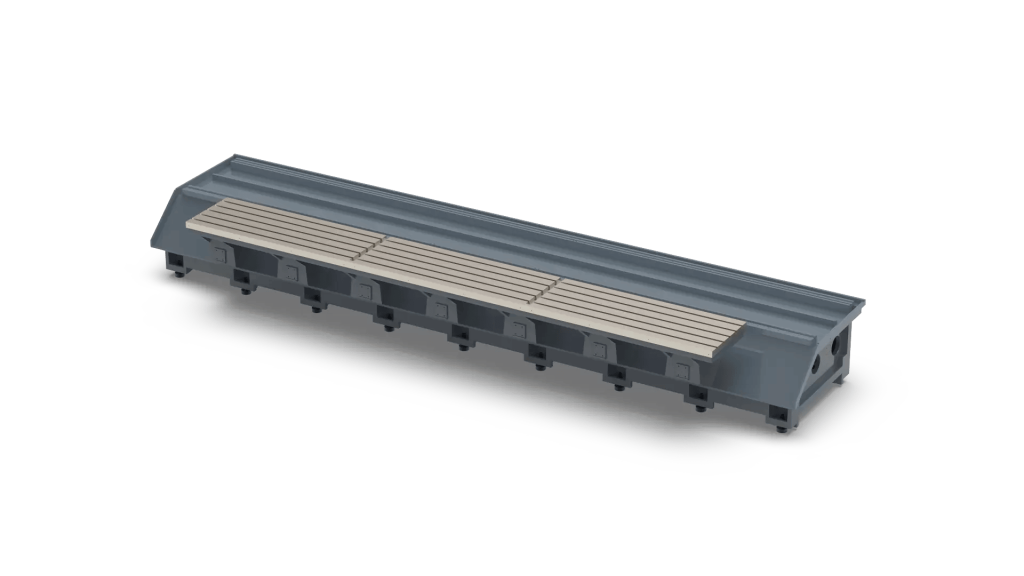

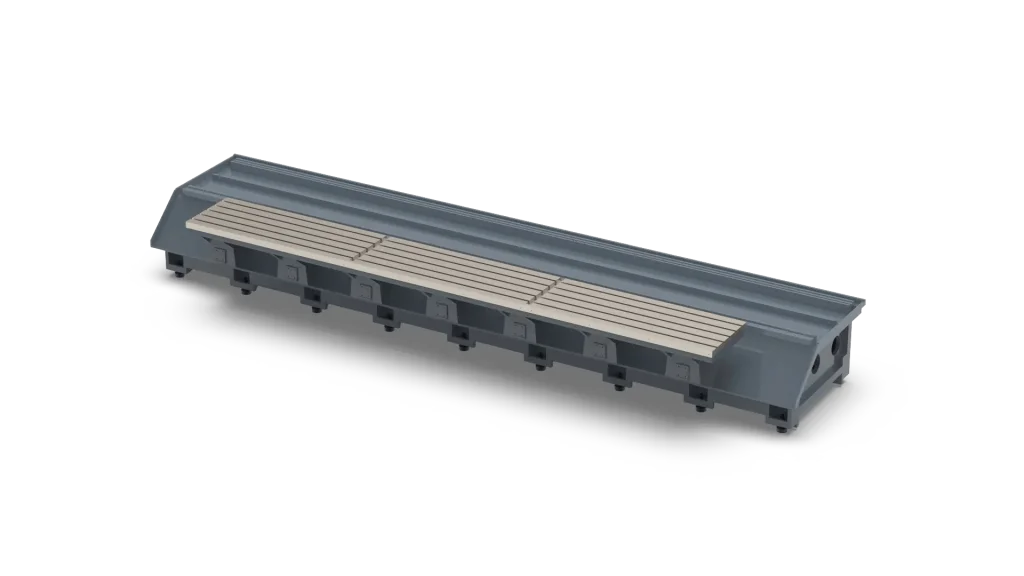

Стабильная и устойчивая к вибрациям станина из чугуна
- Станина и рабочий стол отлиты из высокопрочного чугуна для большей физической стабильности.
- Устойчивость к ударам и вибрациям за счет усиливающих пластин и трех рядов опорных ножек.
- Станина проходит процесс термообработки для устранения остаточных напряжений.
- Наклонная конструкция делает удобным процесс удаления стружки с рабочей зоны.

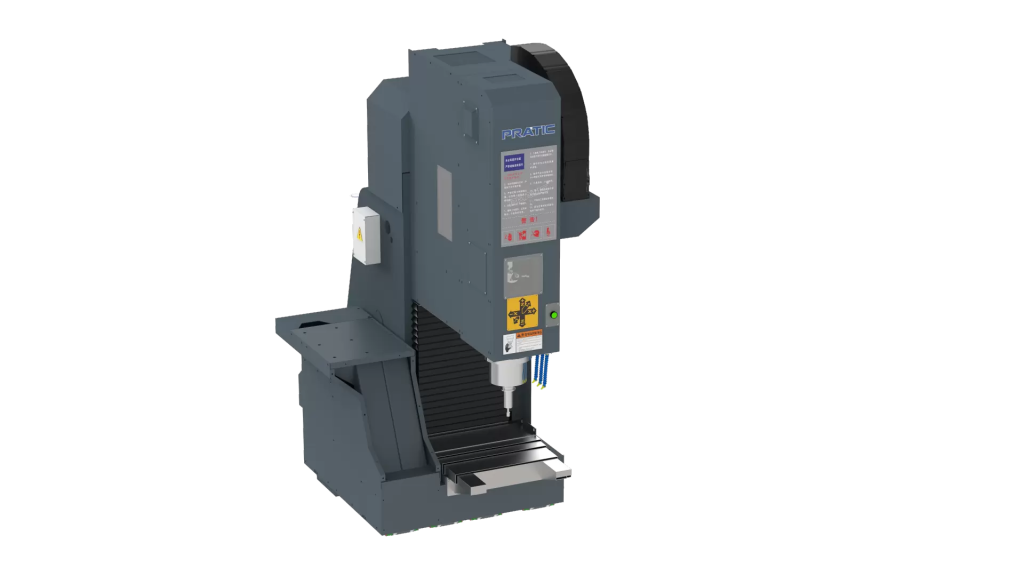

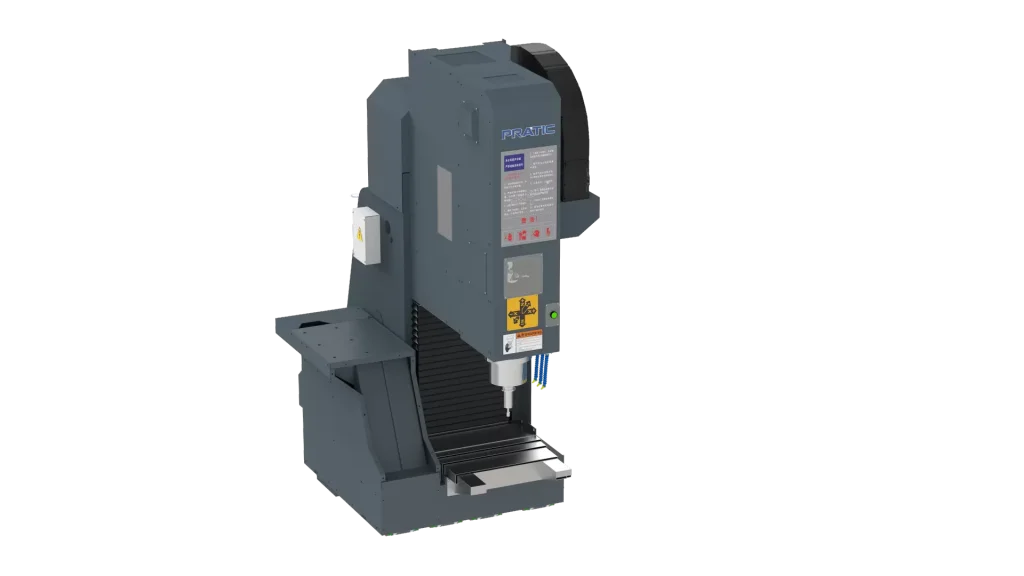

Усиленная высокоточная подвижная колонна
- Конструкция подвижной колонны обеспечивает высокую жесткость и точность обработки.
- Сниженный показатель деформации после удлинения хода по оси X.

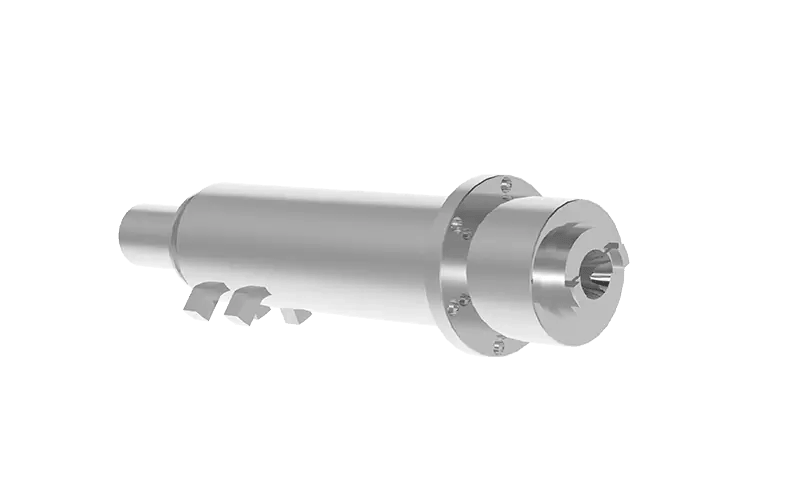

Шпиндель отвечает требованиям сложной обработки
- Шпиндель BT/SK/CAT40 обеспечивает макс. скорость 12000 об/мин.
- Высокая устойчивость на высоких скоростях, статическая жесткость и высокая точность обработки.
- Подходит для универсального использования и сложной обработки.

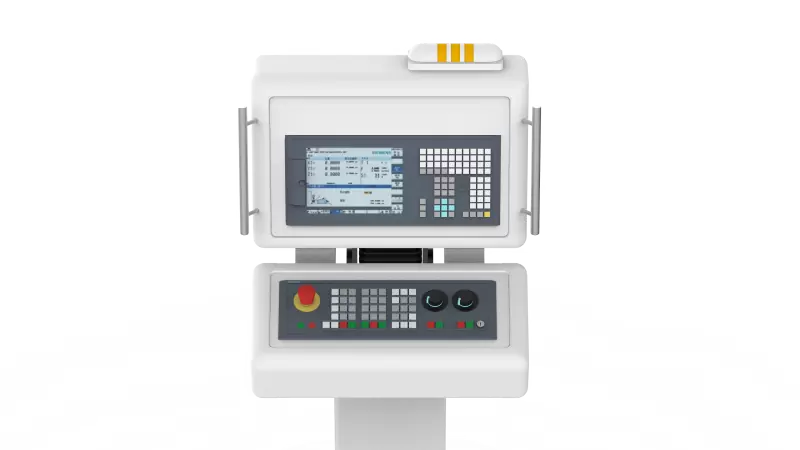

Система ЧПУ для высокой производительности
- Установлена система ЧПУ высшего класса Siemens и Fanuc.
- Обеспечивается высокая стабильность обработки и масштабируемость.
- Быстрая и удобная передача данных, мощные функции.

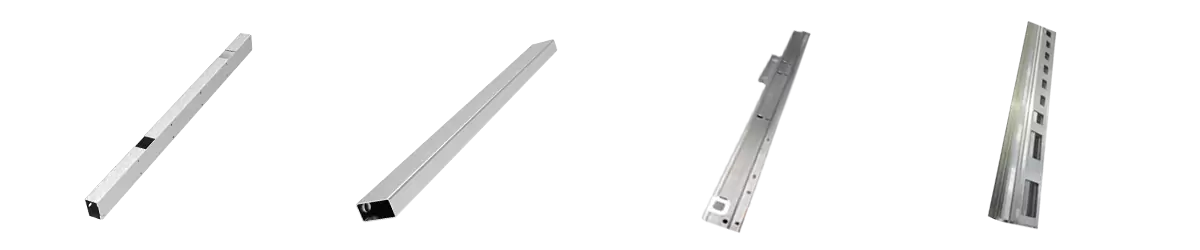

Пример деталей

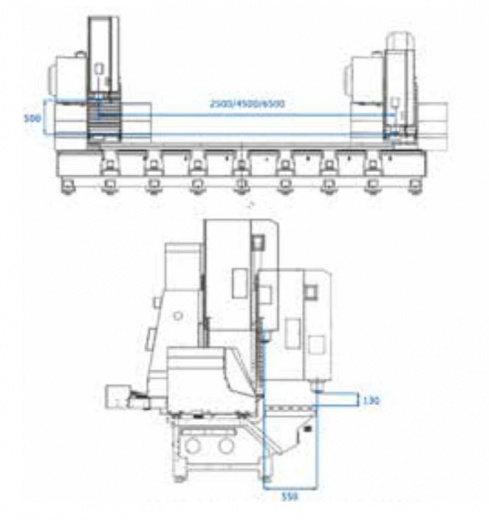

| PDE-CNC2500 | PDE-CNC4500 | PDE-CNC6500 | |
| Рабочий ход | |||
| Ось X, мм | 2500 | 4500 | 6500 |
| Ось Y, мм | 550 | ||
| Ось Z, мм | 700 | ||
| Расстояние от шпинделя до поверхности стола, мм | 130-830 | ||
| Шпиндель | |||
| Тип |
Механический |
||
| Номинальная мощность, кВт | 7.5/11 | ||
| Макс. скорость, об/мин | 12000 | ||
| Конус |
BBT/SK/CAT40 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип | Дисковый | ||
| Вместимость | 24 | ||
| Время смены инструмента, сек | 2 | ||
| Основные параметры | |||
| Размер рабочего стола, мм | 2500х550 | 4500х550 | 6500х550 |
| Макс. нагрузка, кг/м² | 1000 | ||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 5/18/100 | ||
| Габариты, мм | 6700х2850х3100 | 8710х2850х3100 | 10700х2850х3100 |
| Масса, кг | 10300 | 12500 | 14700 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин дискового типа на 24 позиции.
- Литая станина и рабочий стол из высокопрочного чугуна.
- Высокоскоростной шпиндель BBT/SK/CAT40.
- Конвейер для автоматического удаления стружки.
- Система смазки.
- Система водяного охлаждения.
Дополнительные опции
- Две рабочие головы.
- Стол поворотный (4ая ось).
- СОЖ через шпиндель.
- Зажимы.
- Система настройки инструмента.
- Линейный энкодер.
