Двухплечевая подвижная стойка для большей технологической точности, обработка при тяжелых режимах резания
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

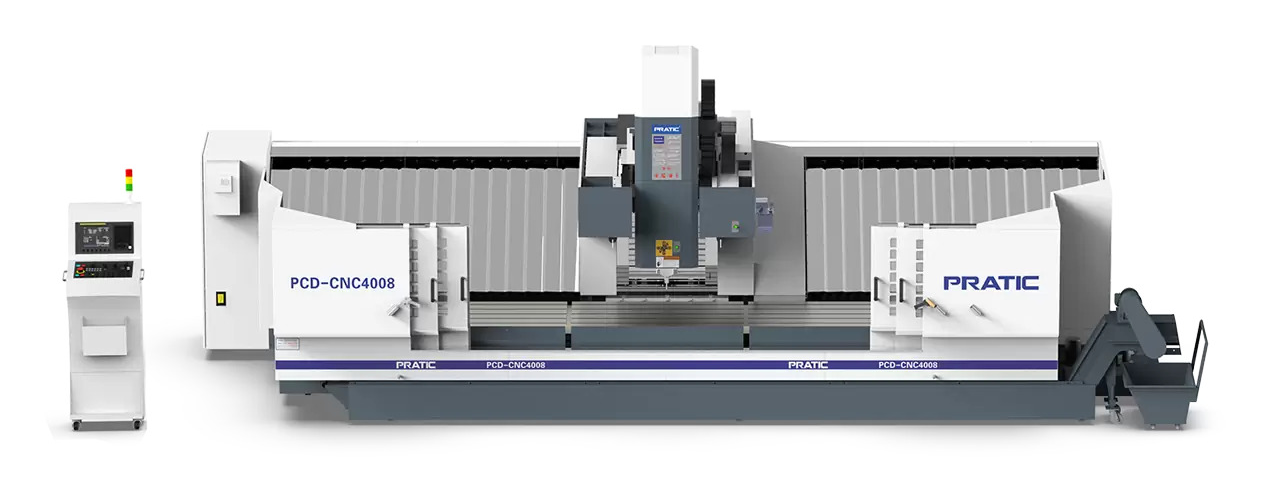

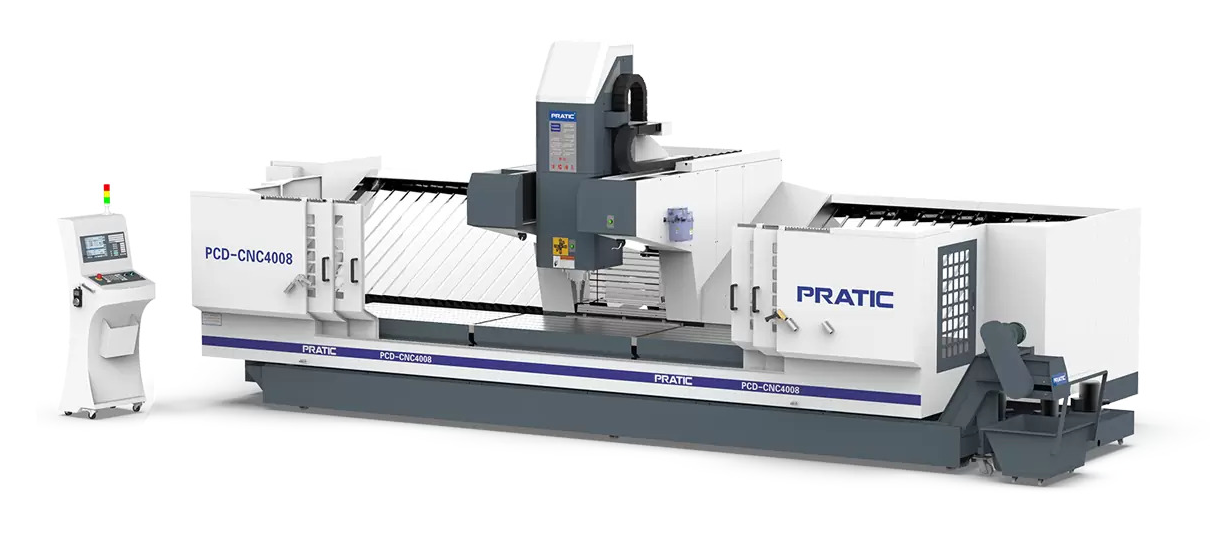

Фрезерный обрабатывающий центр с ЧПУ PRATIC PCD обеспечивает превосходную технологическую точность за счет конструкции двухплечевой подвижной стойки. Имеет встроенные функции фрезерования, сверления и нарезания резьбы, подходит для обработки при тяжелых режимах резания. Модель является аналогом ZIMMERMANN.
Серия PCD активно применяется в автомобилестроении, аэрокосмической промышленности, машиностроении и электронике. Станок показывает высокую точность и производительность при обработке алюминия, стали, меди и неметаллического материала.

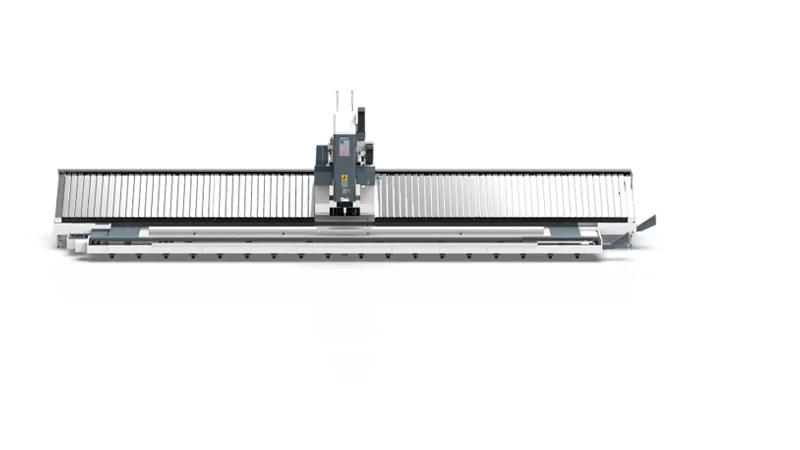

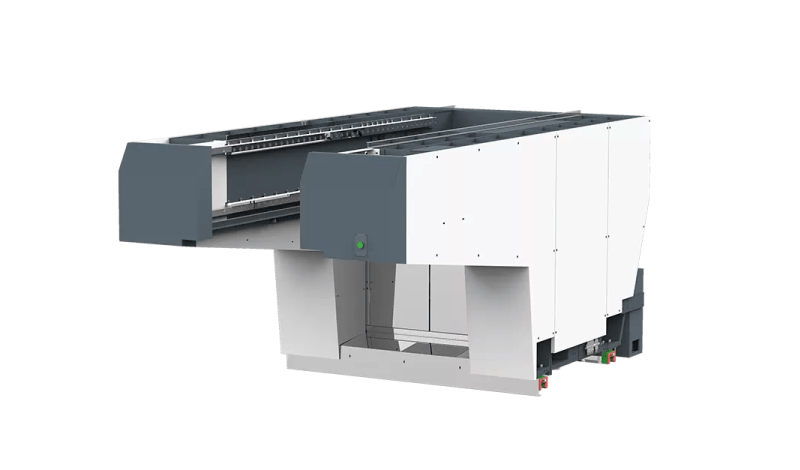

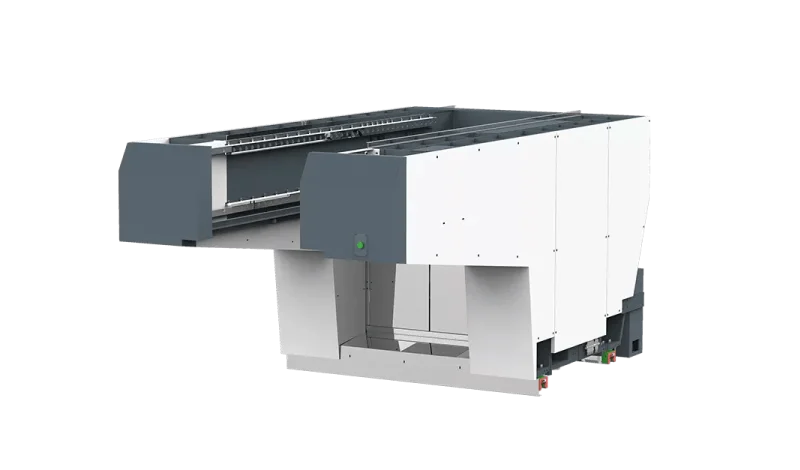

Двухплечевая подвижная конструкция колонны
- Усиленная двухплечевая стойка распределяет дополнительное механическое усилие от портала шпинделя, обеспечивая исключительную стабильность станка.
- Виброустойчивость при высокой скорости работы.
- Высокая жесткость и точность обработки.

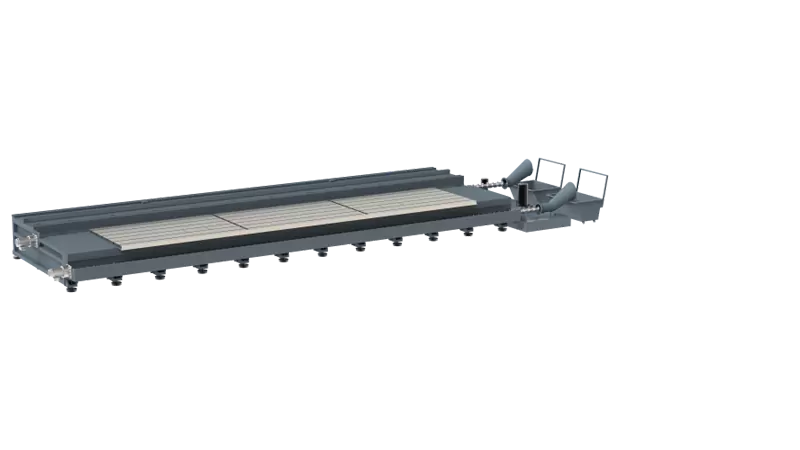

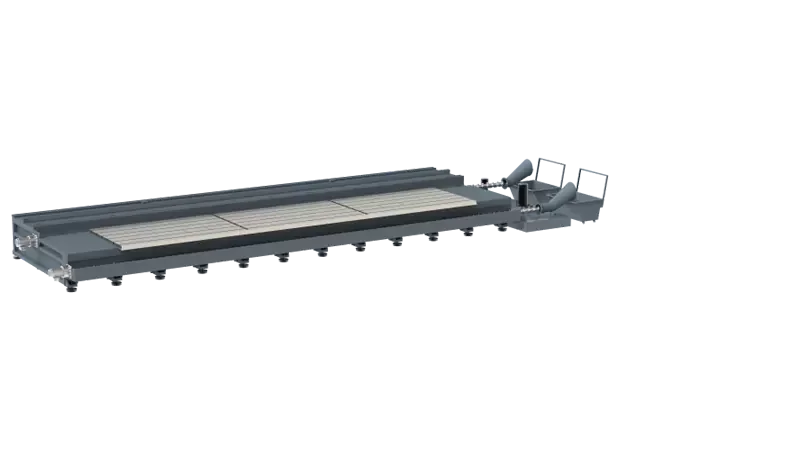

Надежная чугунная станина
- Высокая способность поглощать удары и физическая стабильность.
- Устранение остаточных напряжений за счет совершенного процесса термообработки.
- Три ряда опорных ножек и армирующие пластины для гравитационной жесткости.

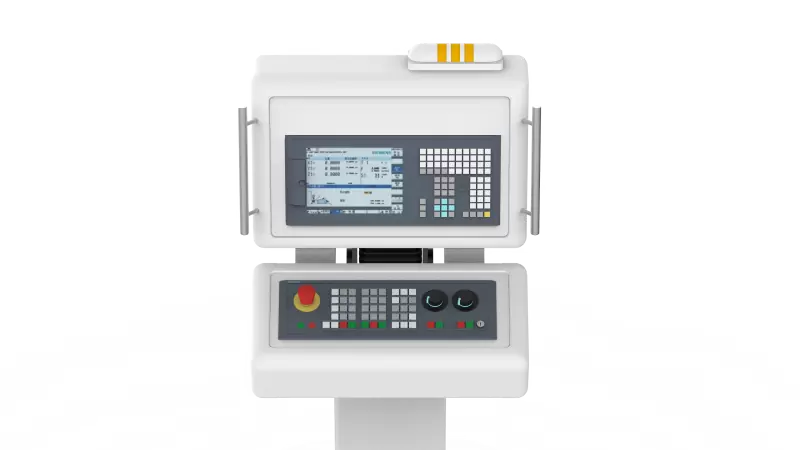

Система ЧПУ высшего класса
- Установлена ЧПУ Siemens и Fanuc.
- Высокая стабильность обработки и мощные функции.
- Обеспечение полной передачи данных.
- Высокая масштабируемость и производительность станка.

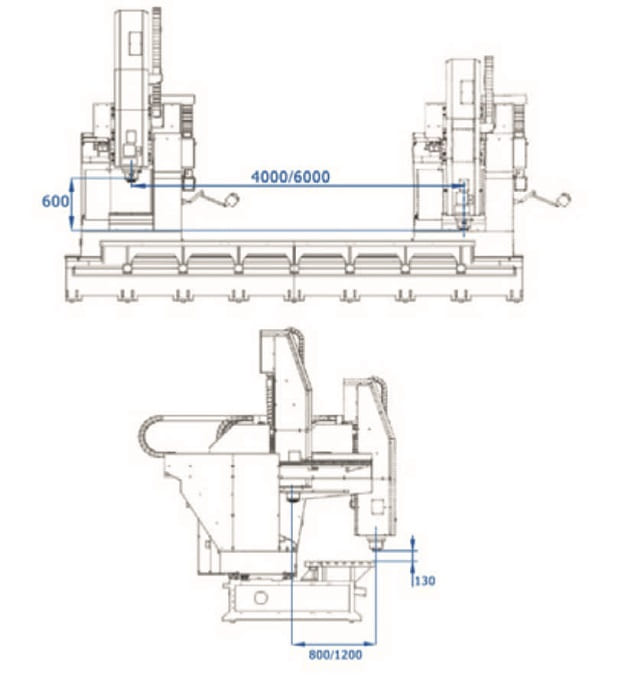

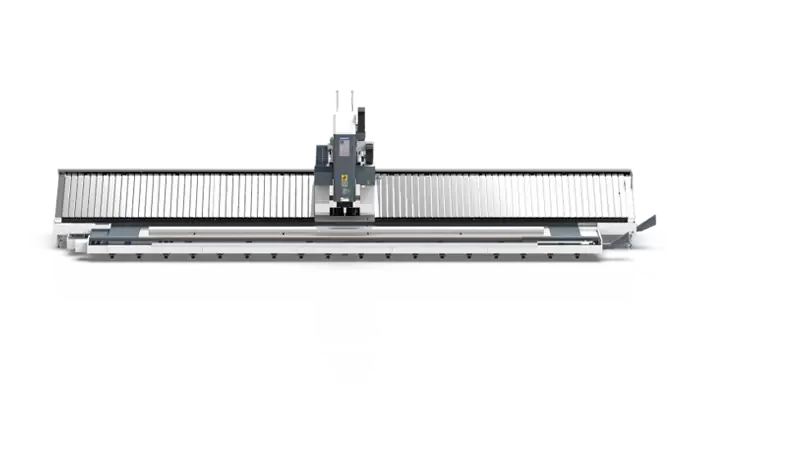

Увеличенный ход по оси X для длинных заготовок
- Рабочий ход по оси X от 4000 до 6000 мм.
- Добавление более длинного хода до 10 м по индивидуального заказу.
- Высокая производительность и эффективность при обработке длинных заготовок или нескольких коротких деталей одним зажимом.
| Шпиндель BT/SK/CAT40 | ||||
| PCD-CNC4008 | PCD-CNC4012 | PCD-CNC6008 | PCD-CNC6012 | |
| Рабочий ход | ||||
| Ось X, мм | 4000 | 6000 | ||
| Ось Y, мм | 800 | 1200 | 800 | 1200 |
| Ось Z, мм | 600 | |||
| Расстояние от шпинделя до поверхности стола, мм | 130-730 | |||
| Шпиндель | ||||
| Тип |
Механический |
|||
| Номинальная мощность, кВт | 11/13 | |||
| Макс. скорость, об/мин | 10000 | |||
| Конус | BT/SK/CAT40 | |||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 40/30/20 | |||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |||
|
Инструментальный магазин |
||||
| Тип | Зонтичный | |||
| Вместимость | 20 | |||
| Время смены инструмента, сек | 6 | |||
| Основные параметры | ||||
| Размер рабочего стола, мм | 4150х800 | 4000х1200 | 6500х800 | 6000х1200 |
| Макс. нагрузка, кг/м² | 1500 | |||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 5/18/150 | 6/18/200 | 5/18/150 | 6/18/200 |
| Габариты, мм | 9300х3150х3700 | 9300х3500х3600 | 11400х3150х3700 | 11300х3500х3600 |
| Масса, кг | 19000 | 21000 | 22000 | 24000 |
| Шпиндель BT/SK/CAT50 | ||||
| PCD-CNC4008B | PCD-CNC4012B | PCD-CNC6008B | PCD-CNC6012B | |
| Рабочий ход | ||||
| Ось X, мм | 4000 | 6000 | ||
| Ось Y, мм | 800 | 1200 | 800 | 1200 |
| Ось Z, мм | 600 | |||
| Расстояние от шпинделя до поверхности стола, мм | 130-730 | |||
| Шпиндель | ||||
| Тип |
Механический |
|||
| Номинальная мощность, кВт | 15/17 | |||
| Макс. скорость, об/мин | 6000/8000 | |||
| Конус | BT/SK/CAT50 | |||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 40/30/20 | |||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |||
|
Инструментальный магазин |
||||
| Тип | Зонтичный | |||
| Вместимость | 16 | |||
| Время смены инструмента, сек | 6 | |||
| Основные параметры | ||||
| Размер рабочего стола, мм | 4150х800 | 4000х1200 | 6500х800 | 6000х1200 |
| Макс. нагрузка, кг/м² | 1500 | |||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 5/18/150 | 6/18/200 | 5/18/150 | 6/18/200 |
| Габариты, мм | 9000х3150х3700 | 9300х3500х3600 | 11000х3150х3700 | 11300х3500х3600 |
| Масса, кг | 19000 | 21000 | 22000 | 24000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин зонтичного типа на 20 позиций.
- Надежная станина из чугуна.
- Шпиндель BT/SK/CAT40.
- Автоматический конвейер для удаления стружки.
- Система охлаждения.
Дополнительные опции
- Две рабочие головы.
- Стол поворотный (4ая ось).
- СОЖ через шпиндель.
- Редуктор шпинделя.
- Система настройки инструмента.
