Заменяет производственную линию из нескольких устройств
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

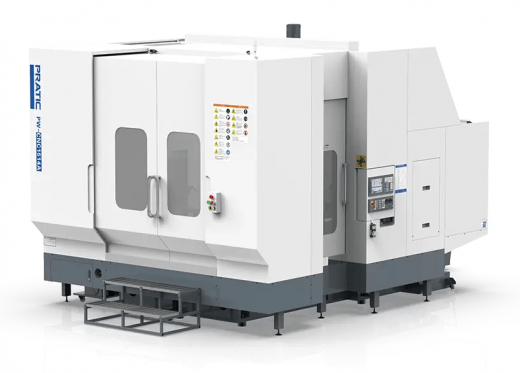

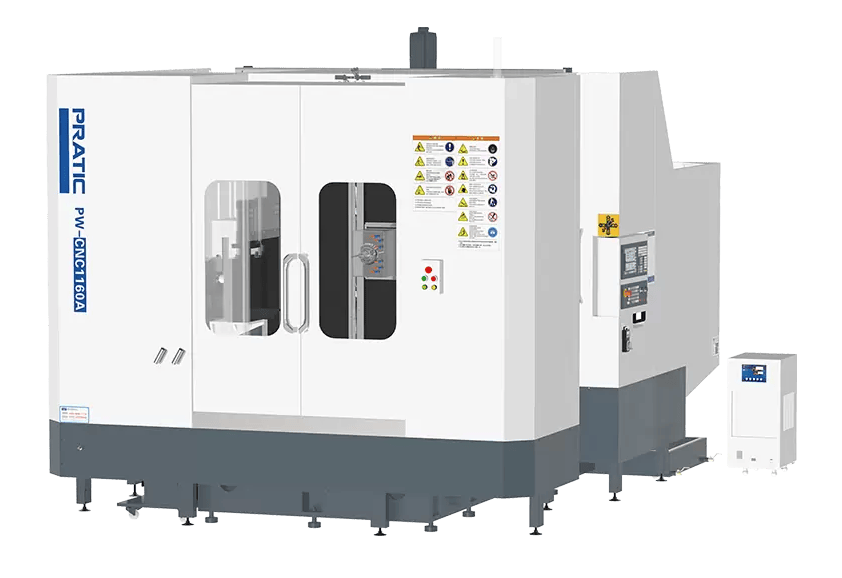

Обрабатывающий центр с ЧПУ серии PW эквивалентен традиционной производственной линии, поддерживает одновременную обработку и зажим для непрерывной смены заготовок, объединяет функции фрезерования, расточки, сверления, развертывания и нарезания резьбы. Является аналогом ZIMMERMANN.
Серия активно применяется для обработки приборов со светодиодным дисплеем, систем связи 5G, для работы с алюминиевым и стальным профилем, металлическими деталями разной формы. Используется в авиа-, машино-, автомобилестроении и других отраслях промышленности с высокими требованиями к точности обработки.
Заменяет традиционную производственную линию

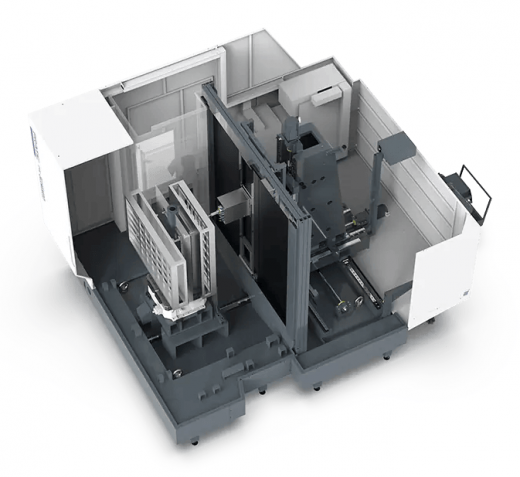

- Поддерживает обработку шести поверхностей за счет зажимов на двух рабочих позициях.
- Один станок вместо производственной линии из нескольких устройств. Экономия затрат на покупку оборудования.
- Непрерывная загрузка заготовок для снижения простоев и большей эффективности. Высокая окупаемость инвестиций.
- Занимает 1/3 площади производственной линии, увеличивая мощность завода в 3 раза.
Поддерживает высокоточную обработку
- Используется шпиндельная коробка с фиксированным расстоянием.

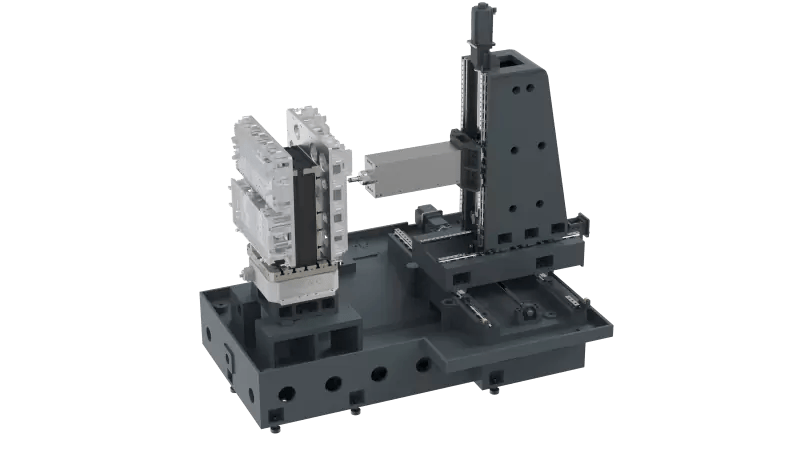

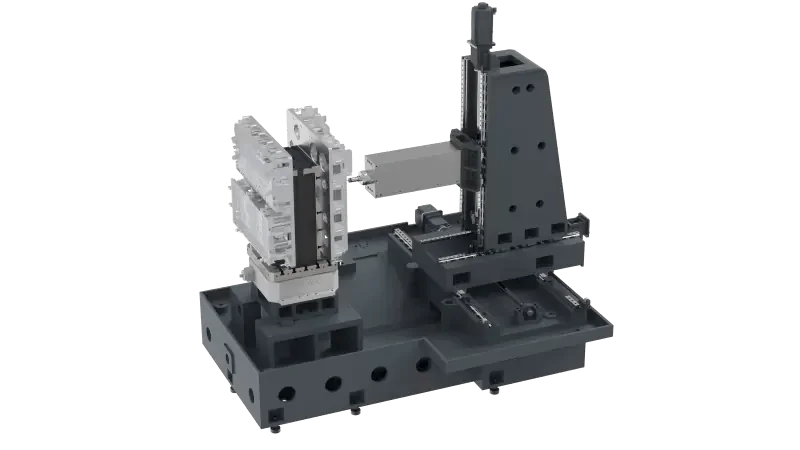

- Неподвижный рабочий стол с подвижной колонной - движение седла по оси X, колонны по оси Z, головки по оси Y.
- Меньше зажимов и значений ошибок, вызванных изменением зажима, выше точность координации.
- Повышенная эффективность и производительность, один рабочий может контролировать больше машин.

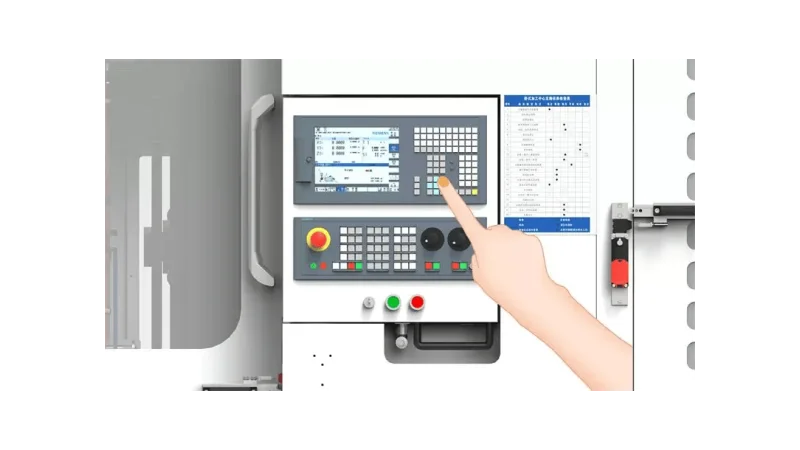

Стабильность обработки за счет современной системы ЧПУ

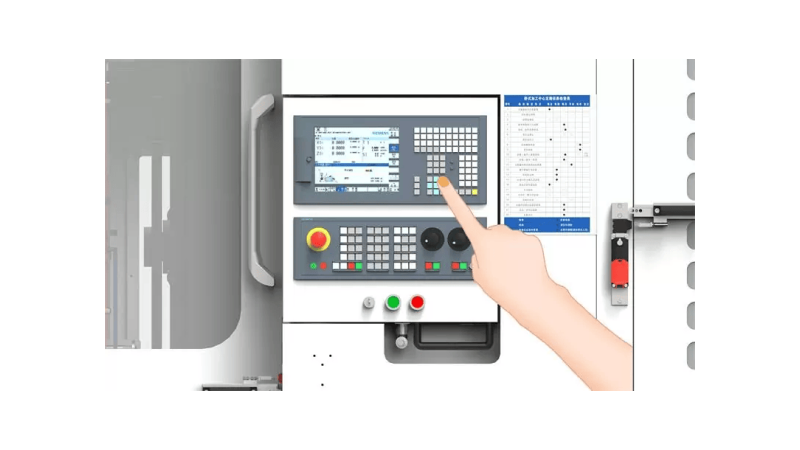

- Блок управления Siemens SINUMERIK 828D.
- Встроенные функции передачи данных.
- Использование модульной и открытой архитектуры с высокой масштабируемостью.
- Охват почти всех применений механической обработки.

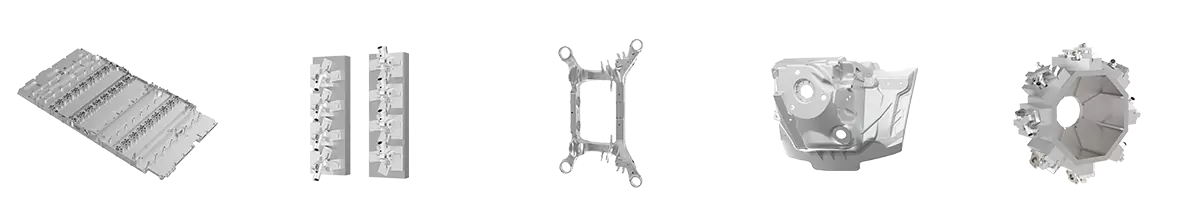

Пример деталей
| PW-CNC8050A | PW-CNC1160A | PW-CNC1360A | PW-CNC1514A | |
| Рабочий ход | ||||
| Ось X, мм | 800 | 1100 | 1100 (включая смену инструмента: 1200) | 1500 |
| Ось Y, мм | 800 | 1100 | 1100 | 1400 |
| Ось Z, мм | 500 | 600 | 600 | 600 |
| Расстояние от центра шпинделя до поверхности стола, мм | 50-800 | 50-1100 | 45-1100 | 50-1450 |
|
Расстояние от конца шпинделя до центра поверхности стола, мм |
200-600 | 180-600 | 255-600 | 350-950 |
| Шпиндель | ||||
| Тип |
Моторизованный |
|||
| Номинальная мощность, кВт | 20/24 | |||
|
Крутящий момент, Нм |
35/42 | |||
| Макс. скорость, об/мин | 20000 | |||
| Конус |
BBT/SK/CAT40 |
|||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 48/48/48 | 30/30/48 | ||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |||
|
Инструментальный магазин |
||||
| Тип | Дисковый | |||
| Вместимость | 32 | |||
| Время смены инструмента, сек | 3 | 5 | ||
| Основные параметры | ||||
| Габариты, мм | 5200х4100х3350 |
5200х3800х3350 |
5250х2900х2950 |
5000х4100х3350 |
| Масса, кг | 10000 | 10000 | 9000 | 12000 |
Стандартная комплектация
- Система ЧПУ Siemens SINUMERIK 828D.
- Инструментальный магазин дискового типа на 32 позиции.
- Литая конструкция из чугуна.
- Высокоскоростной электрошпиндель BBT/SK/CAT40.
- Подача СОЖ через шпиндель.
Дополнительные опции
- Прецизионная угловая плита с двойной рабочей зоной.
- Прецизионная угловая плита с двойной рабочей зоной и поворотным столом.
- Наклонно-поворотный стол.
- Угловой поворотный стол с двойной рабочей зоной.
