Заменяет производственную линию из нескольких устройств
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

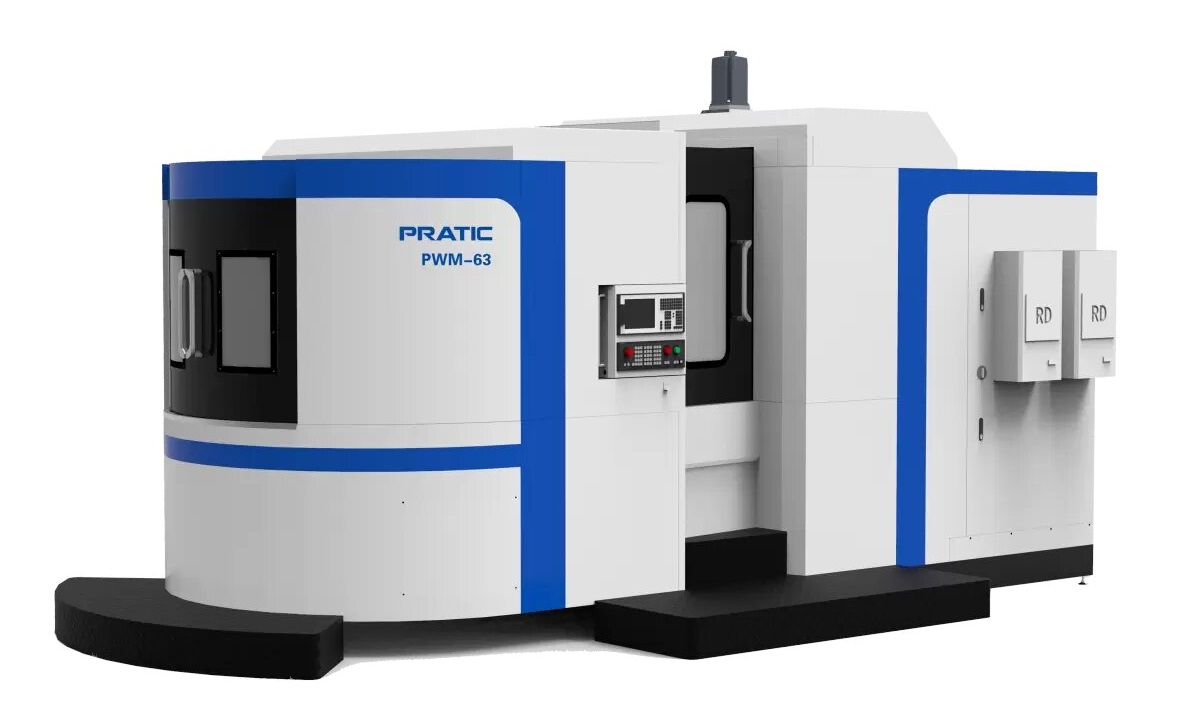

Обрабатывающий центр с ЧПУ PRATIC PWM способен заменить традиционную производственную линию, обеспечивает непрерывную обработку за счет сменного рабочего стола, имеет встроенные функции фрезерования, расточки, сверления, развертывания и нарезания резьбы. Позволяет увеличить мощность завода втрое.
Серия PWM предназначена для обработки алюминиевых, стальных профилей и металлических деталей разной формы. Станок используется в автомобилестроении, машиностроении, станкостроительной и других отраслях, где важна высокая точность обработки.
Эквивалентен производственной линии из трех устройств
- Обработка шести поверхностей за счет зажимов на двух рабочих позициях.
- Одновременная обработка и зажим, непрерывная смена заготовок снижает простои, увеличивая производительность.
- Занимает 1/3 площади производственной линии (вертикальный, горизонтальный и комбинированный центры). Экономия затрат и рост мощности завода в 3 раза.

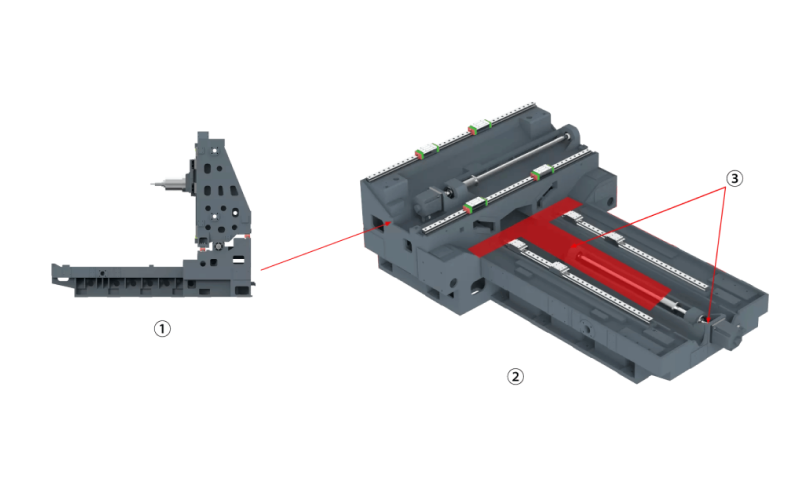

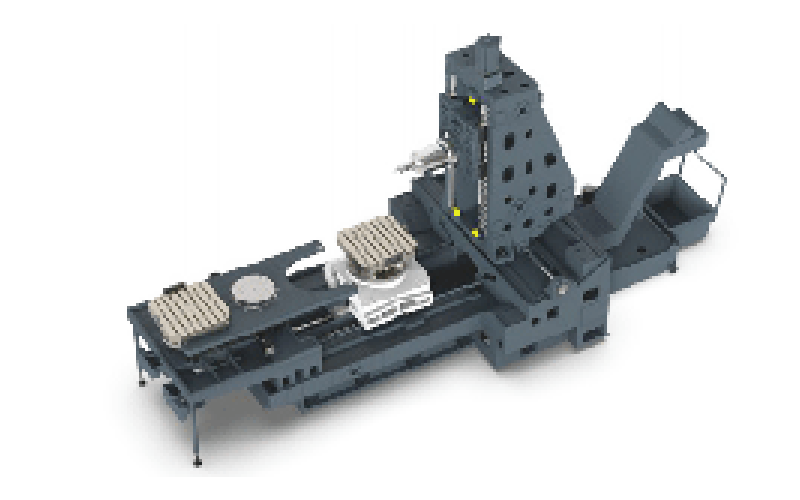

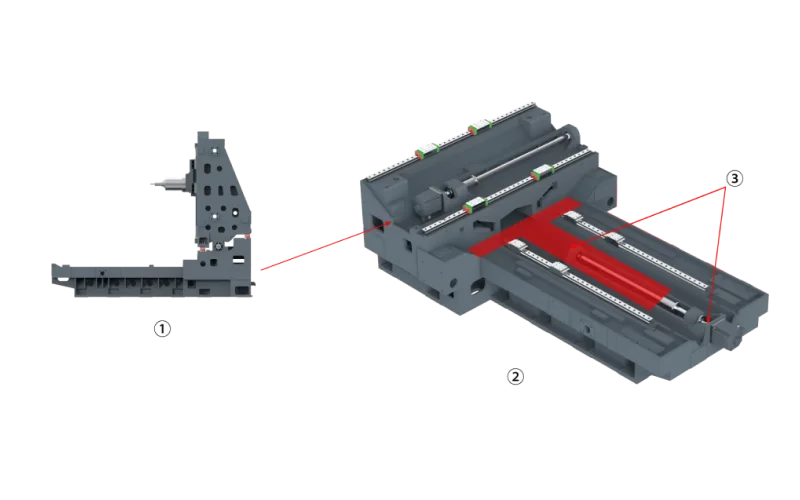

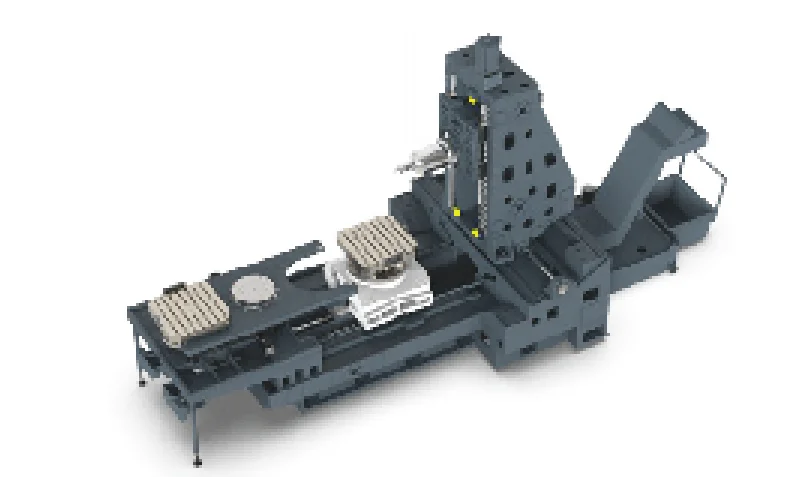

Имеет цельнолитую станину
- Ступенчатая станина с облегченной подвижной колонной дают большую жесткость и устойчивость на высоких скоростях.
- T-образная конструкция увеличивает надежность и виброустойчивость.
- Цельная конструкция станины и гнезда подшипника.

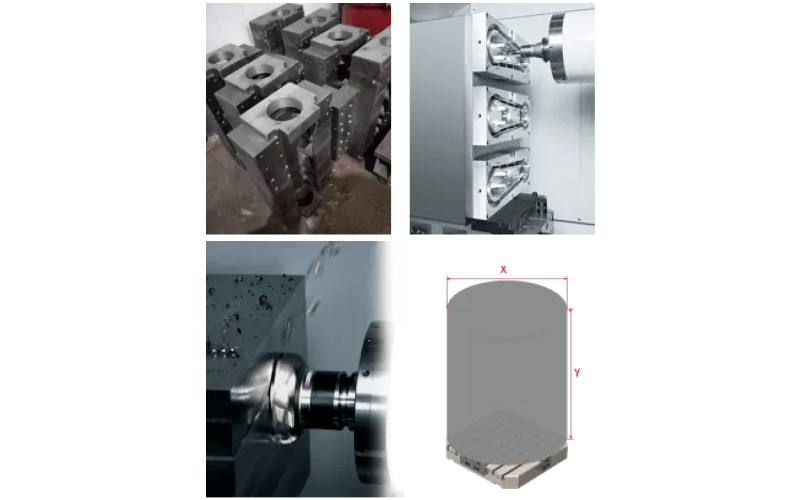

Расширенные возможности обработки
- Увеличенный рабочий ход по сравнению с аналогичным оборудованием на рынке.
- Грузоподъемность рабочего стола 1,5 тонны, больше возможностей обработки.
- Меньше зажимов и значений ошибок при их изменении, больше точность координации и эффективность труда - один рабочий может контролировать больше машин.

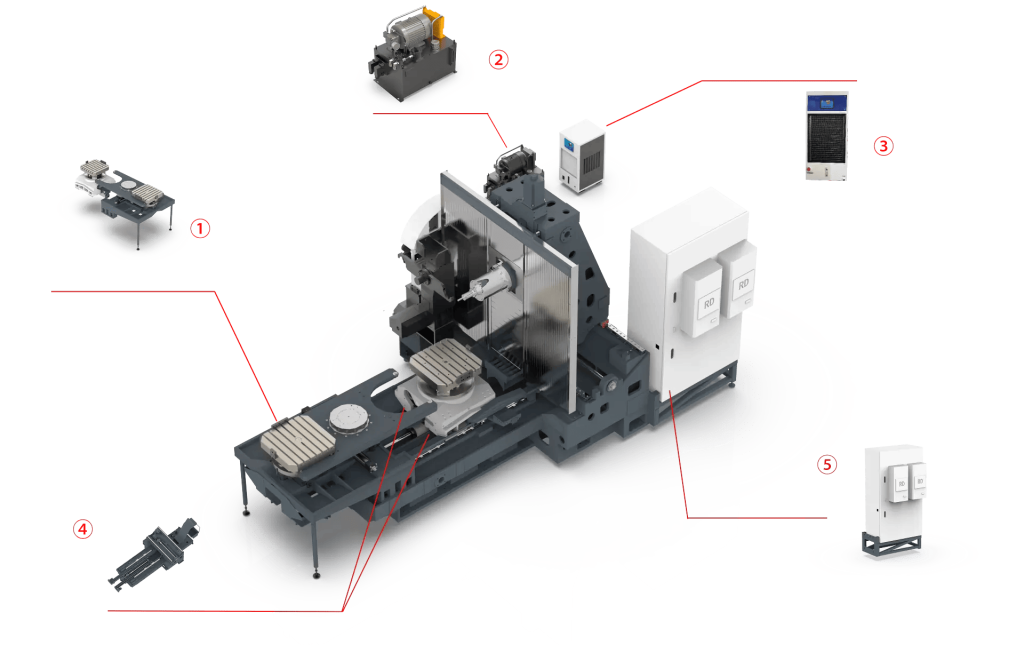

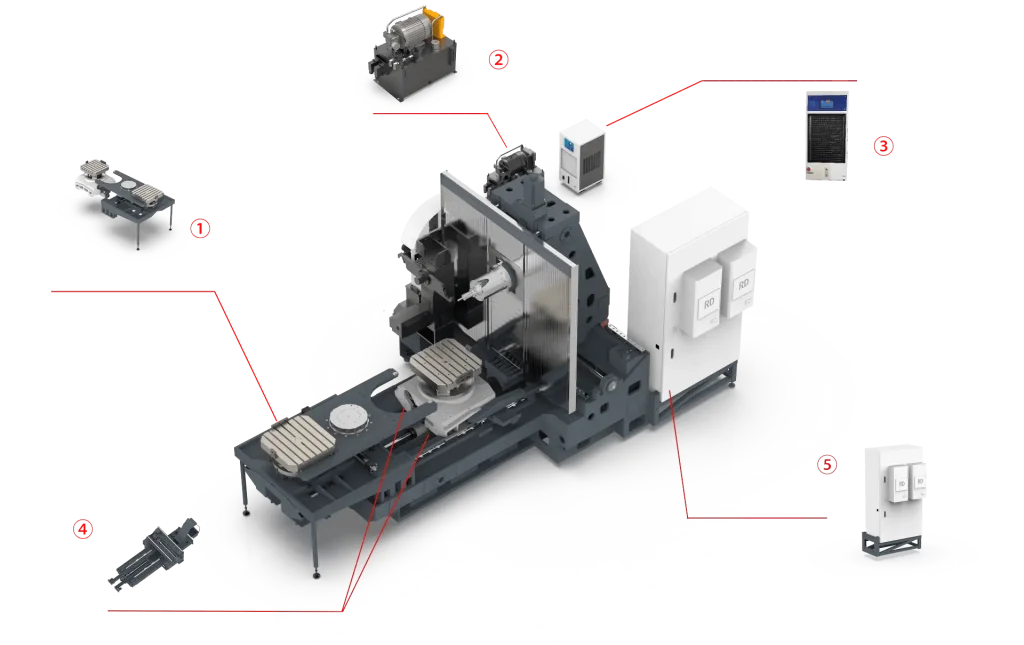

Продуманная конфигурация
- Сменный поворотный стол для снижения простоев и большей эффективности.
- Масляный радиатор и гидравлическая станция независимы от основной машины для простоты обслуживания.
- Электрический шкаф на кронштейне для удобства транспортировки.
- Конвейер для удаления стружки с обеих сторон поворотного стола.

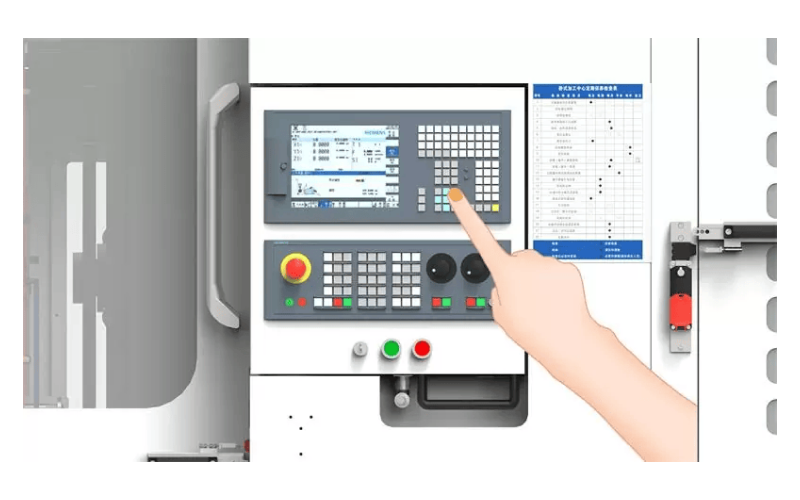

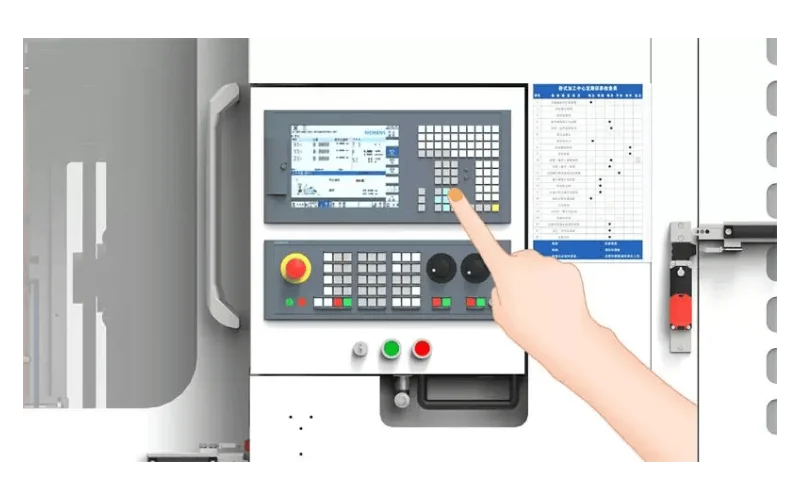

Система ЧПУ высшего класса
- Используется система ЧПУ Siemens и Fanuc..
- Высокая стабильность обработки и гибкие настройки..
- Полноуровневая передача данных, высокая масштабируемость.

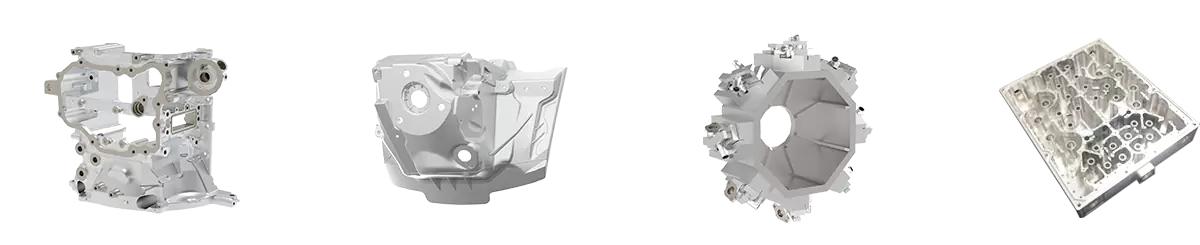

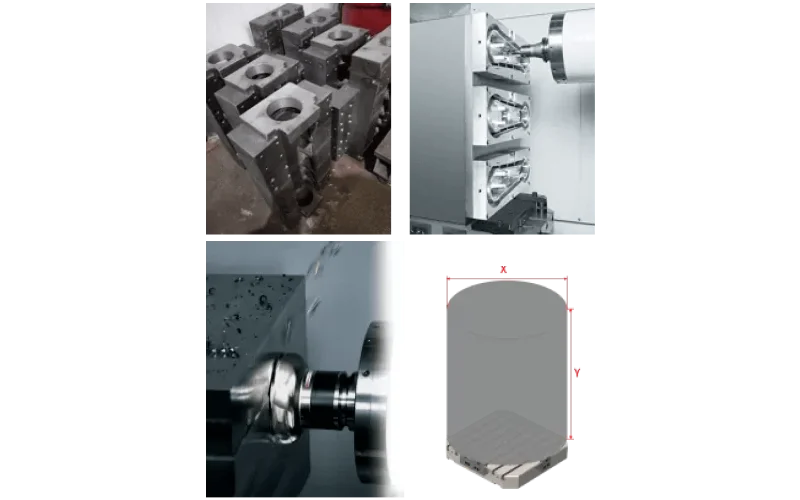

Пример деталей
| PWM-63 | PWM-80 | |
| Рабочий ход | ||
| Ось X, мм | 1000 | 1300 |
| Ось Y, мм | 900 | 1100 |
| Ось Z, мм | 1000 | 1200 |
| Шпиндель | ||
| Тип |
Механический |
|
| Номинальная мощность, кВт | 17/20.4 | |
|
Крутящий момент, Нм |
870/1044 | |
| Макс. скорость, об/мин | 6000 | |
| Конус |
BT/SK/CAT50 |
|
| Скорость подачи | ||
| Ускоренная подача по осям X/Y/Z, м/мин | 24 | |
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |
|
Инструментальный магазин |
||
| Тип | Цепной | |
| Вместимость | 40 | |
| Время смены инструмента, сек | 5.5 | |
| Основные параметры | ||
| Габариты, мм | 7500х3950х3450 | 7800х4800х4000 |
| Масса, кг | 19000 | 25000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин цепного типа на 40 позиций.
- Высокопрочный механический шпиндель BT/SK/CAT50.
- Высокопрочная цельнолитая станина.
- Сменные паллеты.
- Сменный поворотный стол.
- Гидравлическая станция.
- Масляный радиатор.
- Цепной конвейер для удаления стружки.
