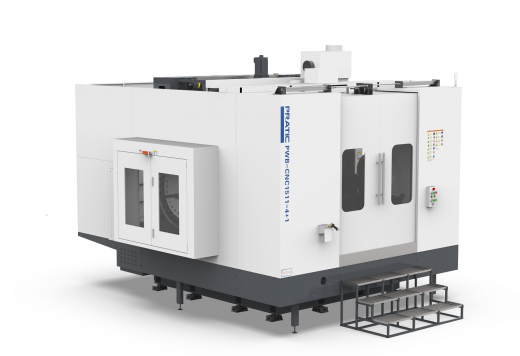

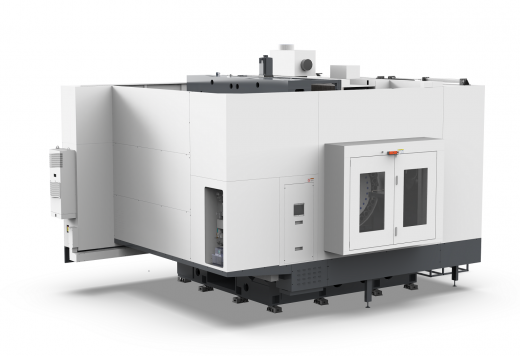

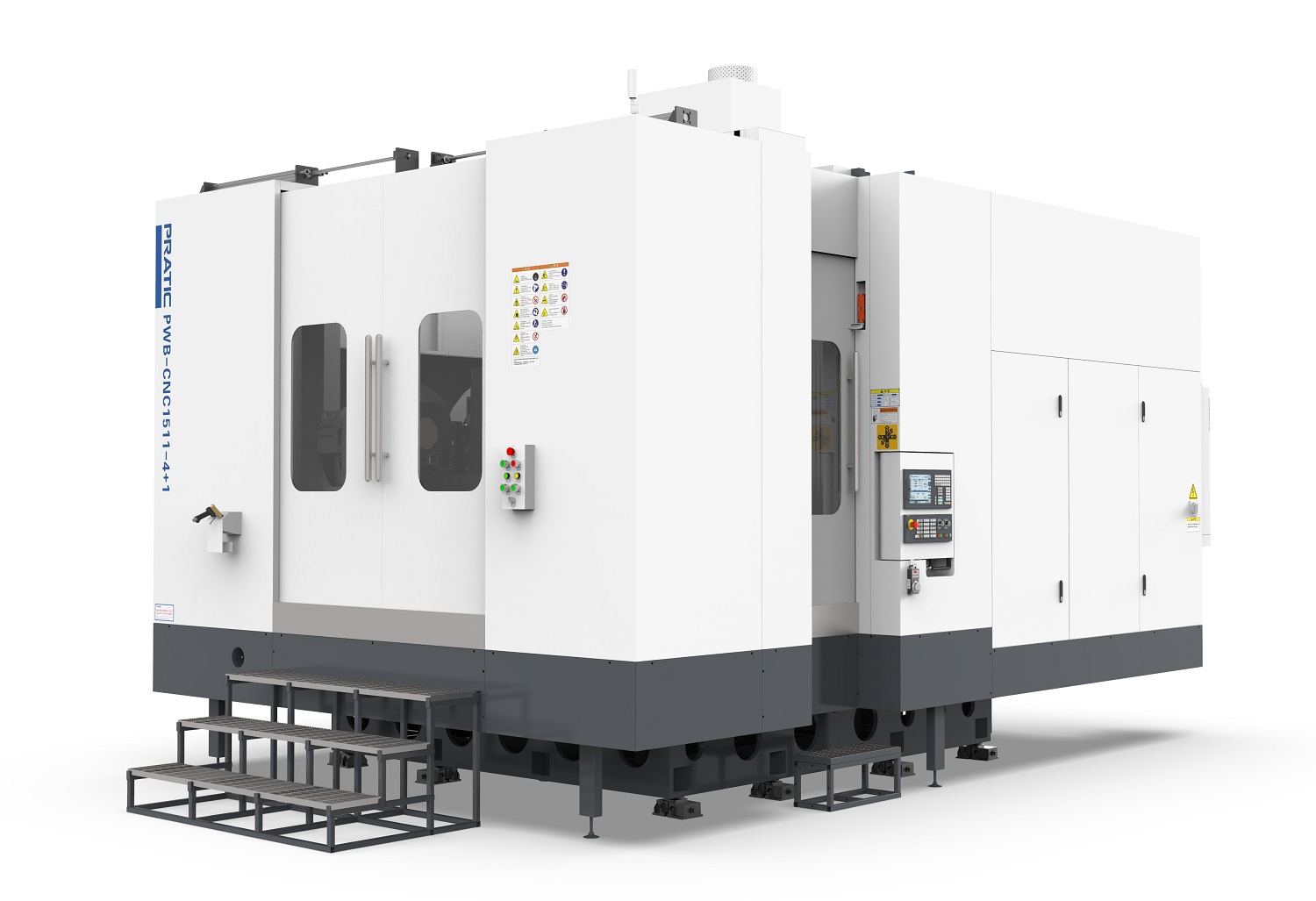

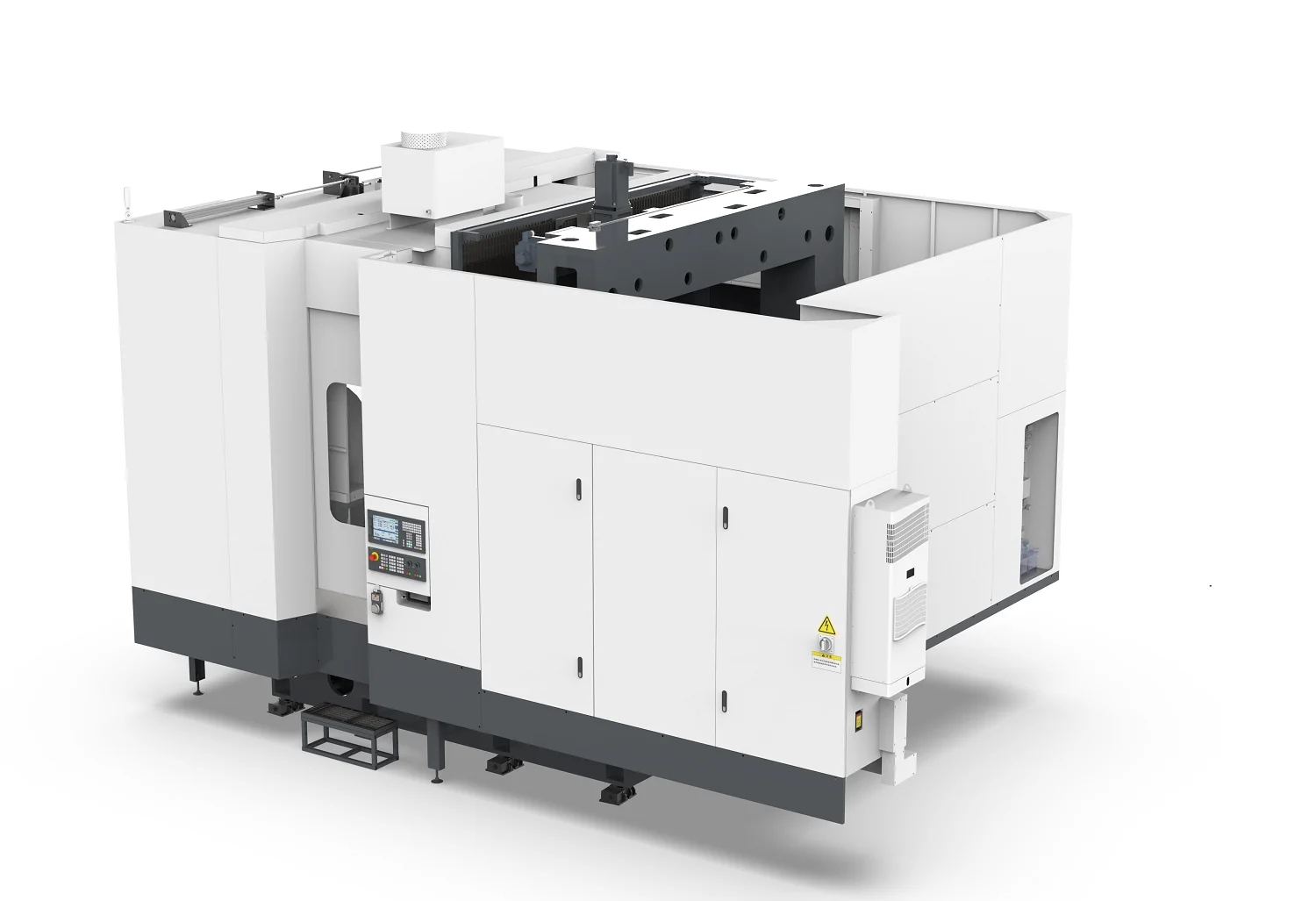

Горизонтальный фрезерный станок с ЧПУ PRATIC PWB-1511 поддерживает непрерывную смену заготовок за счет одновременной обработки и зажима. Высокая производственная мощность при меньше занимаемом пространстве. Встроенные функции фрезерования, растачивания, сверления, нарезание резьбы и т.д. Оснащен передней бабкой для повышения жесткости.
PWB-1511 применяется для обработки алюминиевых, железных и других заготовок, создания радиаторов, деталей автомобиля, крупногабаритных защитных экранов, изделий точной механики, а также электрических и медицинских изделий. Широко используется в автомобилестроении, машиностроение, производстве электромобилей и других отраслях с повышенными требованиями к точности обработки.
Модели различных спецификаций могут быть настроены в соответствии с требованиями заказчика.

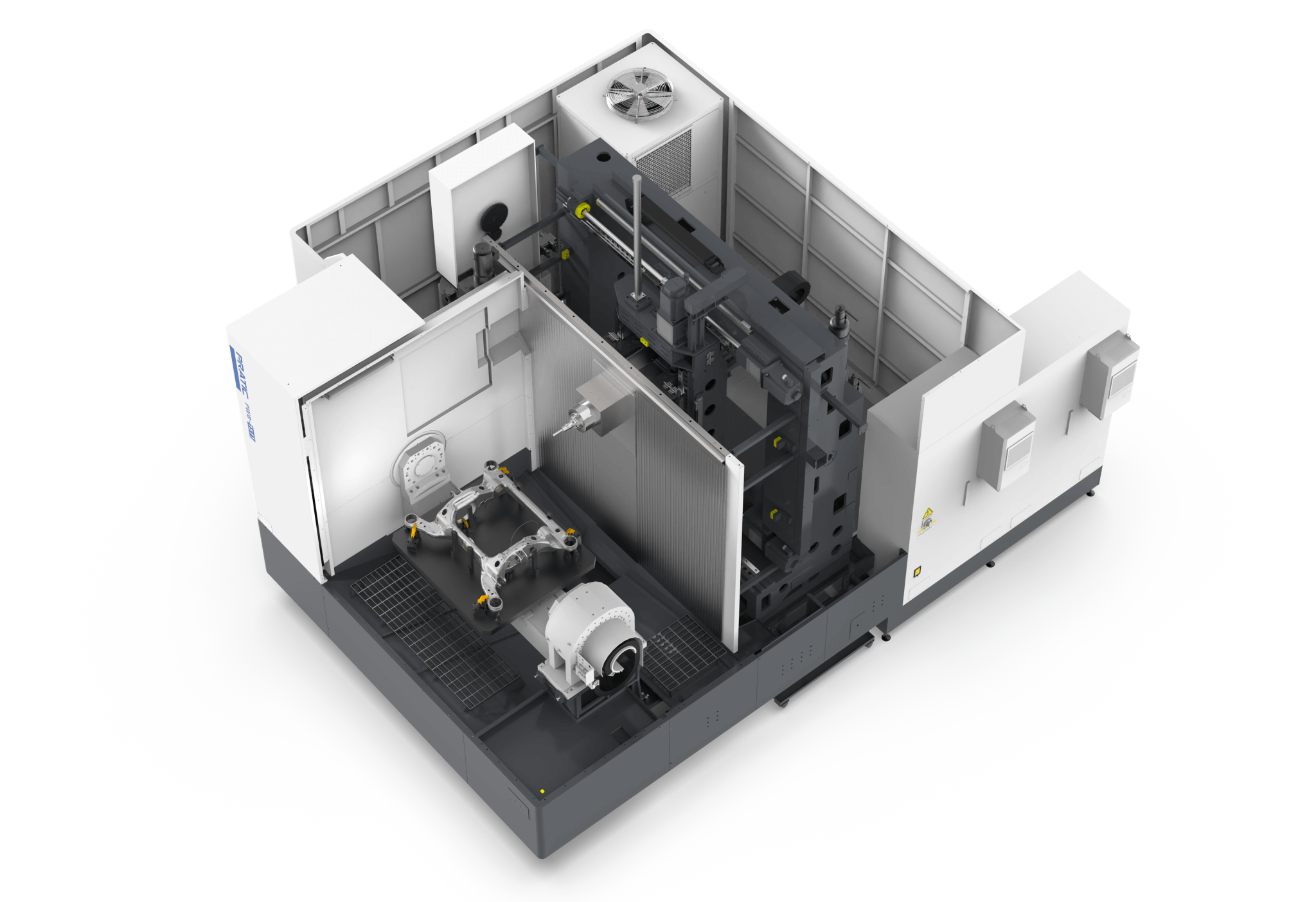

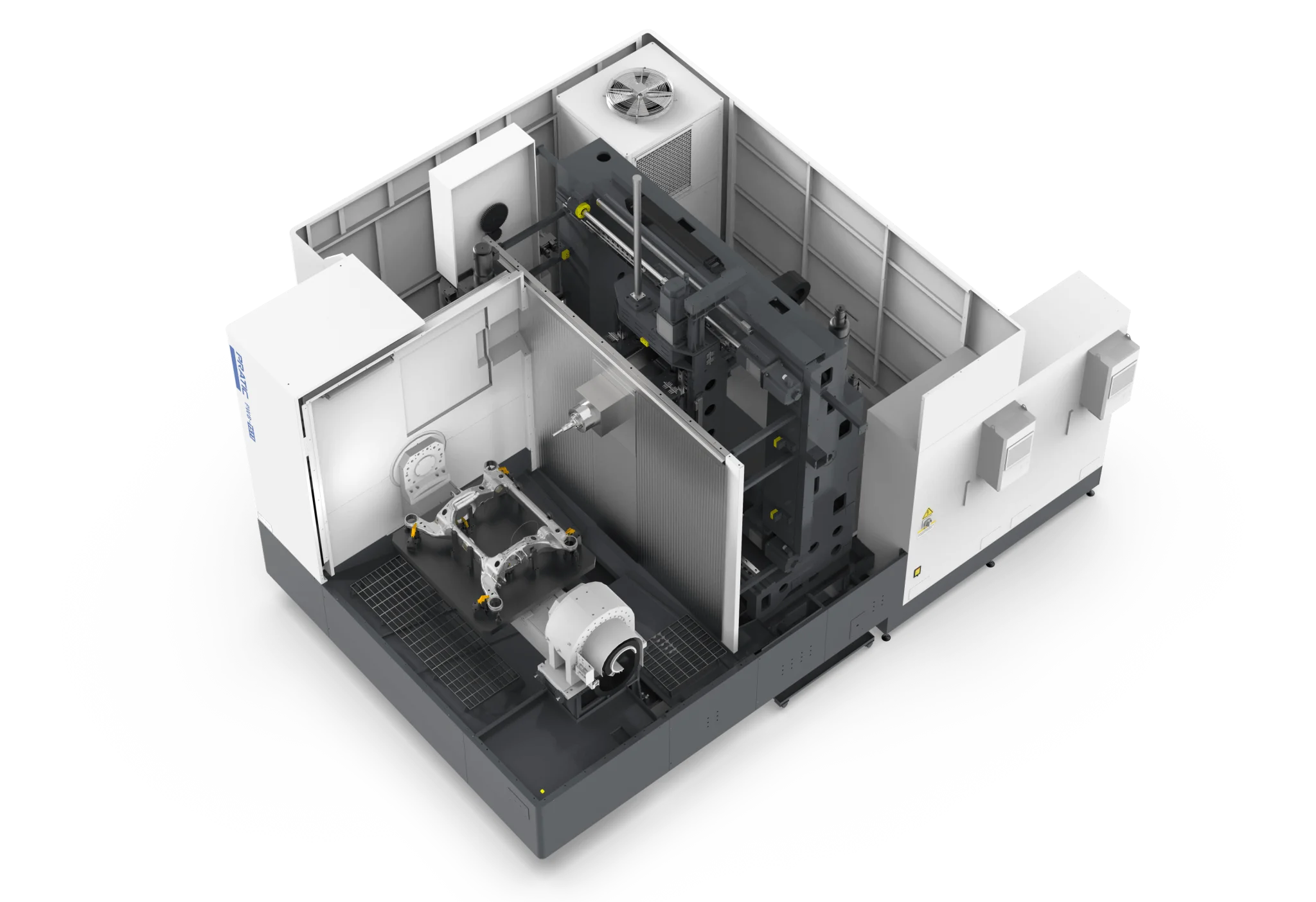

Шпиндельная коробка с фиксированным расстоянием
- Фиксированная конструкция рабочего стола с подвижной колонной для большей жесткости.
- Седло движется по оси X, колонна над седлом по оси Z, головка машины по оси Y.
- Обеспечивается высокоточная обработка сложных заготовок.

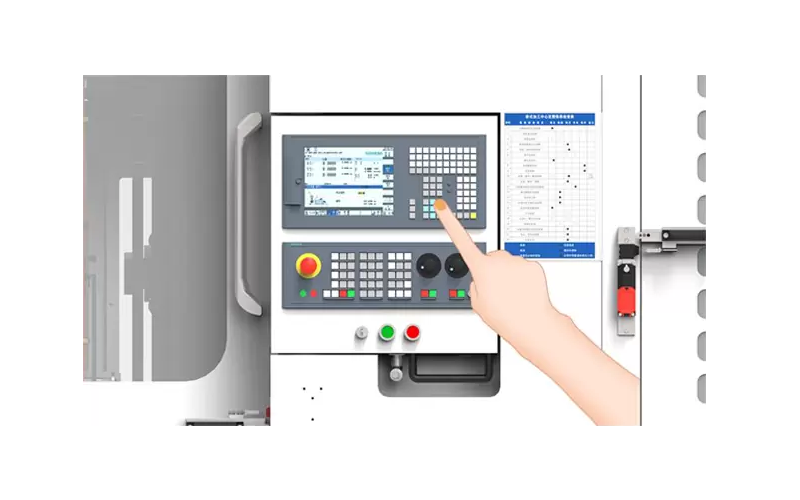

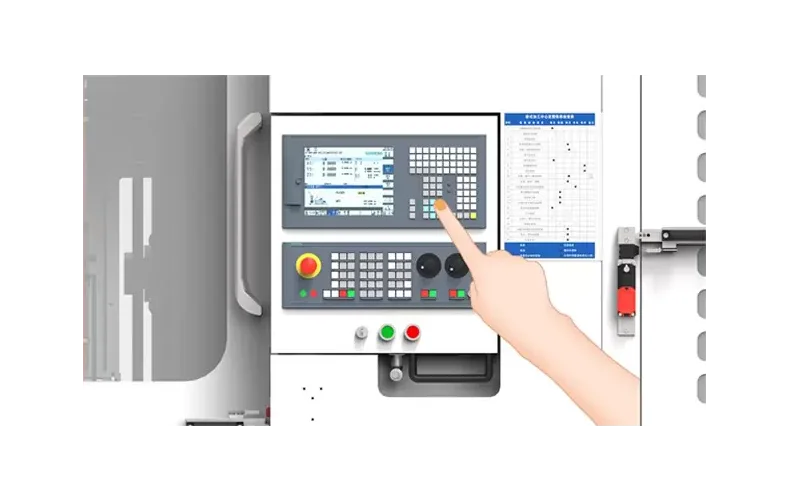

Система ЧПУ с высокой масштабируемостью
- Оснащен блоком управления Siemens SINUMERIK 828D.
- Стабильная обработка, гибкие настройки и полноуровневая передача данных.
- Модульная и открытая архитектура с высокой масштабируемостью.
- Подходит почти для всех задач механической обработки.

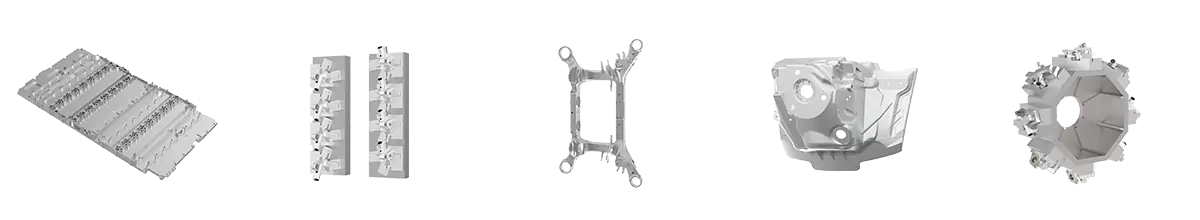

Пример деталей
| Рабочий ход | |
| Ось X, мм | 1615 |
| Ось Y, мм | 1100 |
| Ось Z, мм | 650 |
| Шпиндель | |
| Скорость вращения, об/мин | 10000 |
| Мощность, кВт | 54 |
| Макс. крутящий момент, Нм | 200 |
| Тип хвостовика | HSK-A100 |
| Скорость подачи | |
| Скорость подачи по осям X/Y/Z, м/мин | 60 |
| Скорость подачи резца по осям X/Y/Z, мм/мин | 15000 |
| Точность позиционирования по осям X/Y/Z, мм |
0.015/ 0.012/ 0.01 |
| Точность повторного позиционирования по осям X/Y/Z, мм | 0.01/ 0.008/ 0.007 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Количество инструментов | 30 |
| Время смены инструмента, сек | 5 |
| Основные параметры | |
| Габариты, мм | 4200х4490х7850 |
| Масса, кг | 28000 |
Стандартная комплектация
- Система ЧПУ Siemens SINUMERIK 828D.
- Инструментальный магазин дискового типа на 30 позиций.
- Чугунная станина.
- Высокоскоростной шпиндель HSK-A100.
- Конвейер для удаления стружки.
Дополнительные опции
- Прецизионная угловая плита с двойной рабочей зоной.
- Прецизионная угловая плита с двойной рабочей зоной и поворотным столом.
- Наклонно-поворотный стол.
- Угловой поворотный стол с двойной рабочей зоной.
