Эквивалентен традиционной производственной линии
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

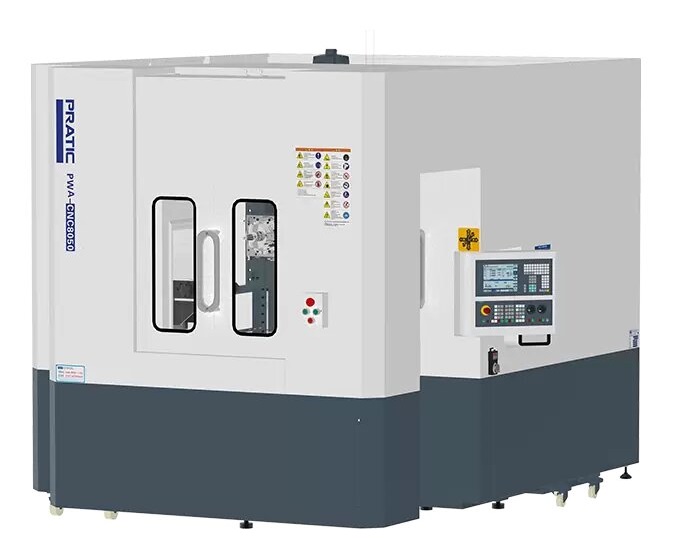

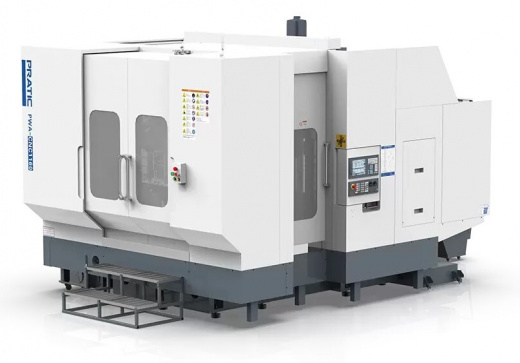

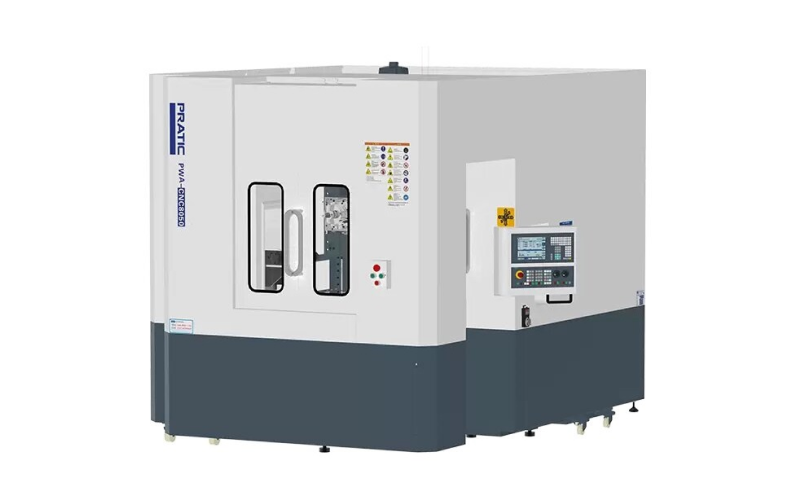

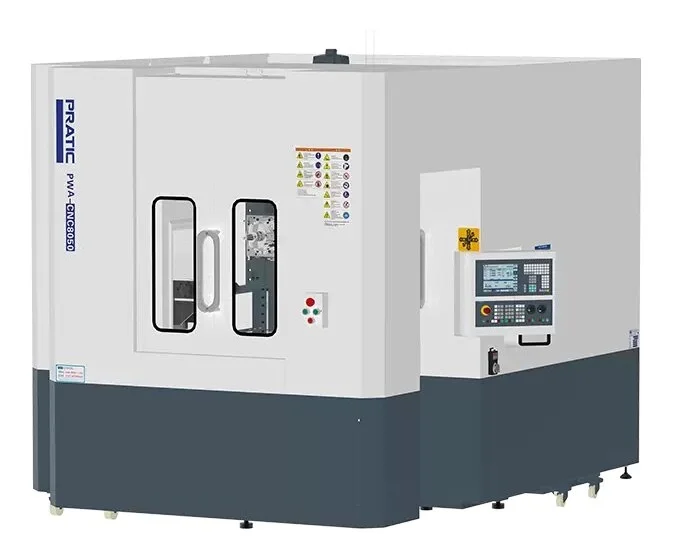

Горизонтальный обрабатывающий центр с ЧПУ Pratic PWA имеет встроенные функции фрезерования, расточки, сверления, развертывания и нарезания резьбы. Рассчитан на обработку алюминиевых и стальных профилей, металлических деталей разной формы. Является аналогом ZIMMERMANN.
Серия PWA используется при создании радиаторов, крупногабаритных защитных экранов, изделий точной механики, а также электрических и медицинских изделий. Применяется в таких отраслях, как автомобилестроение, машиностроение и других, где требуется высокая точность обработки.

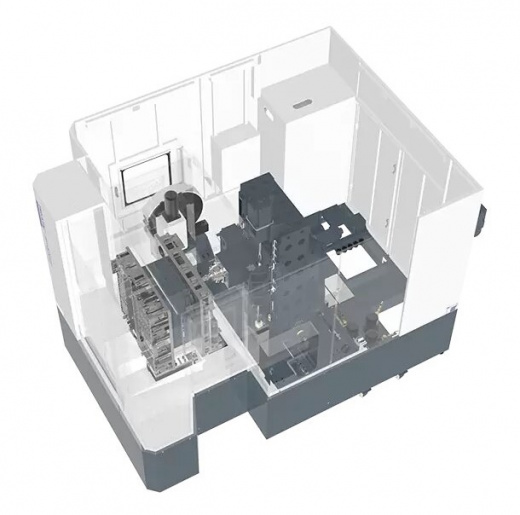

Один станок вместо производственной линии
- Станок с зажимами на двух рабочих позициях для завершения обработки шести поверхностей.
- Заменяет производственную линию из нескольких устройств, экономия затрат на дополнительное оборудование.
- Непрерывная загрузка заготовок за счет одновременной обработки и зажима. Меньше простоев, выше окупаемость.
- Занимает 1/3 производственной линии (вертикальный, горизонтальный и комбинированный станки). Мощность завода может быть увеличена в 3 раза.
Высокоточная обработка на высоких скоростях

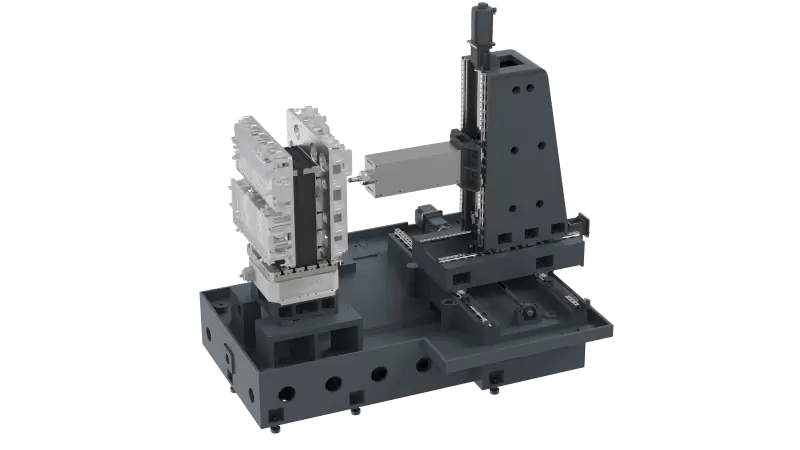

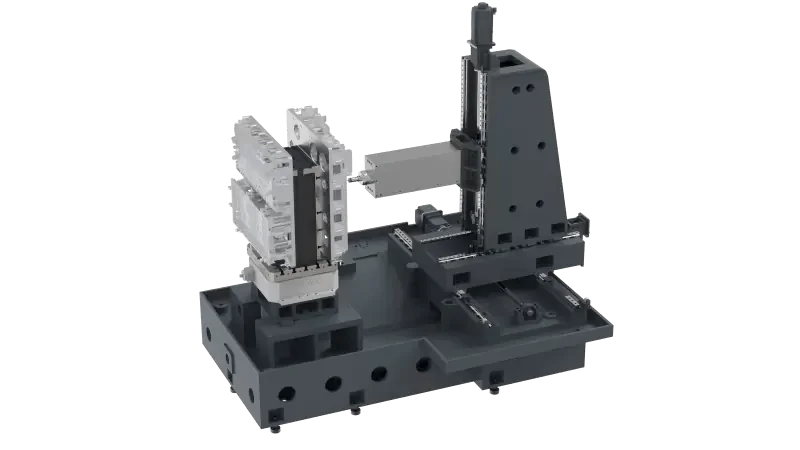

- Используется фиксированная конструкция рабочего стола с подвижной колонной для большей жесткости.
- Меньше число зажимов и вызванных их изменением ошибок, выше точность координации и производительность.
- Повышенная эффективность, один рабочий может контролировать больше машин.
Гибкость настроек и масштабируемость

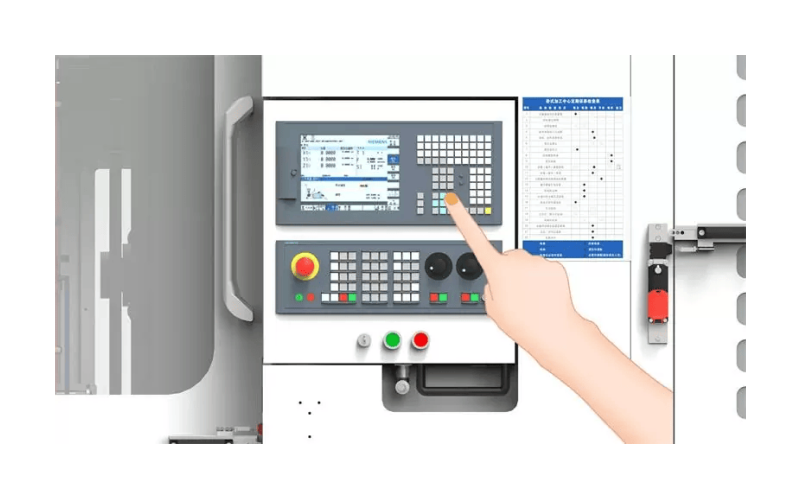

- Установлена система ЧПУ с высокой стабильностью обработки Siemens SINUMERIK 828D.
- Предусмотрены мощные функции и полная передача данных.
- Модульная и открытая архитектура с высокой масштабируемостью.
- Доступны почти все применения механической обработки.

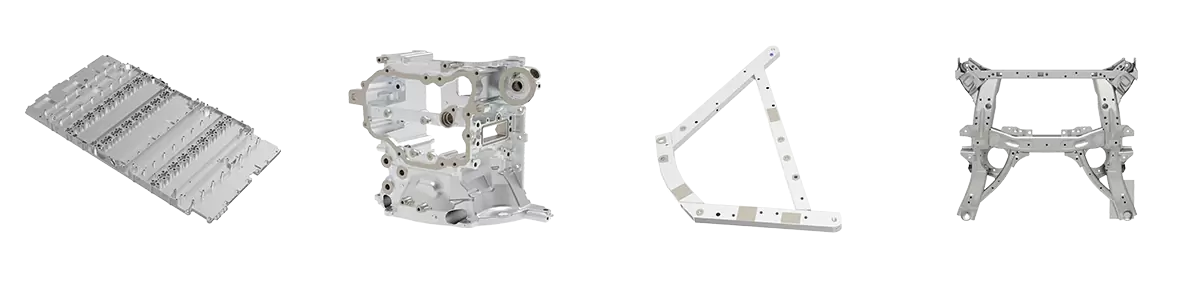

Пример деталей
| PWA-CNC8050 | PWA-CNC1160 | PWA-CNC1514 | |
| Рабочий ход | |||
| Ось X, мм | 800 | 1100 | 1500 |
| Ось Y, мм | 800 | 1100 | 1400 |
| Ось Z, мм | 500 | 600 | 600 |
| Шпиндель | |||
| Тип |
Механический |
||
| Номинальная мощность, кВт | 11/13.5 | ||
|
Крутящий момент, Нм |
57/86 | ||
| Макс. скорость, об/мин | 12000 | ||
| Конус |
BT/SK/CAT40 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 40/40/48 | 30/30/48 | |
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип | Дисковый | ||
| Вместимость | 32 | ||
| Время смены инструмента, сек | 3 | ||
| Основные параметры | |||
| Габариты, мм | 5500х2900х2850 | 6000х3200х3100 | 6600х3550х3450 |
| Масса, кг | 10000 | 11500 | 13000 |
Стандартная комплектация
- Система ЧПУ Siemens SINUMERIK 828D.
- Инструментальный магазин дискового типа на 32 позиции.
- Чугунная станина.
- Высокоскоростной шпиндель BT/SK/CAT40.
Дополнительные опции
- Прецизионная угловая плита с двойной рабочей зоной.
- Прецизионная угловая плита с двойной рабочей зоной и поворотным столом.
- Наклонно-поворотный стол.
- Угловой поворотный стол с двойной рабочей зоной.
