Detron NXA-250S (GXA-250S)
Высокоточный поворотный стол с ЧПУ и рабочей планшайбой Ø255 мм для оснащения фрезерного обрабатывающего центра дополнительной управляемой осью.
Поворотный стол с ЧПУ для расширения возможностей станка
GXA-250S позволяет добавить к совместимому фрезерному обрабатывающему центру управляемую поворотную ось и выполнять индексную обработку нескольких сторон детали.

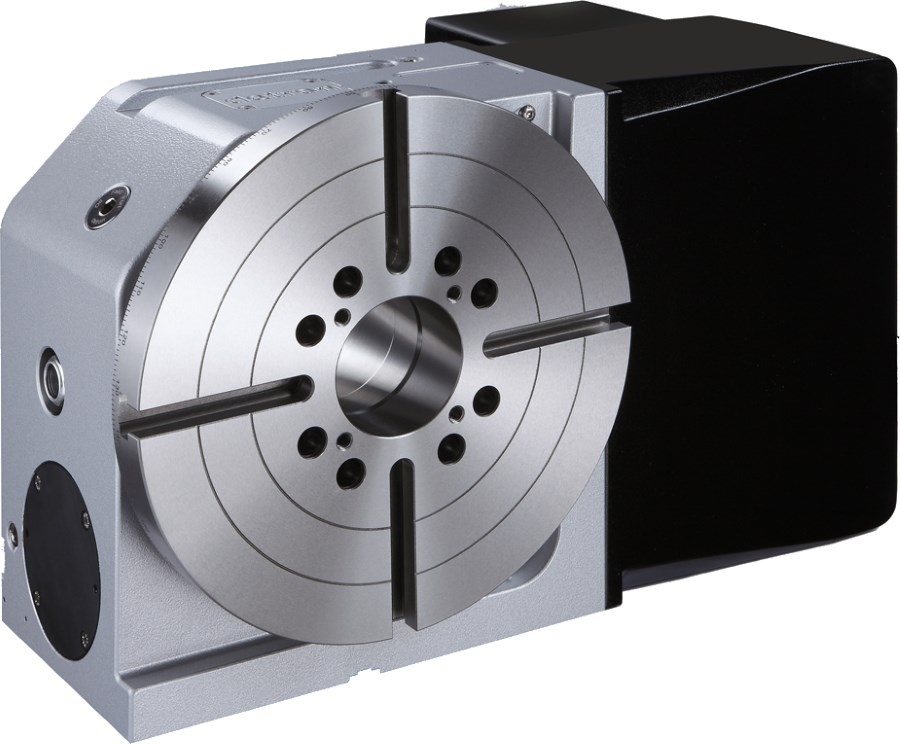

Detron NXA-250S (GXA-250S) — одноосевой поворотный стол промышленного класса с рабочей планшайбой диаметром 255 мм.
Установка дополнительной оси позволяет автоматически поворачивать заготовку на заданный угол по программе ЧПУ, уменьшая количество ручных переустановок и вспомогательных операций.
Это особенно важно при обработке корпусных деталей, фланцев, валов, элементов с радиальным расположением отверстий, пазов и других поверхностей, положение которых связано с общей базой детали.
Что даёт установка 4-й оси
Дополнительная поворотная ось расширяет технологические возможности стандартного трёхосевого обрабатывающего центра.
Обработка нескольких сторон
Заготовка автоматически поворачивается на заданный угол, что позволяет выполнять обработку разных сторон детали без ручной переустановки.
Единая технологическая база
Несколько поверхностей могут обрабатываться относительно одной исходной установки, что снижает влияние ошибок повторного базирования.
Сокращение времени цикла
Меньше ручных операций, переустановок и повторных привязок означает сокращение вспомогательного времени.
Рост уровня автоматизации
Поворот детали выполняется автоматически по управляющей программе и становится частью общего цикла обработки.

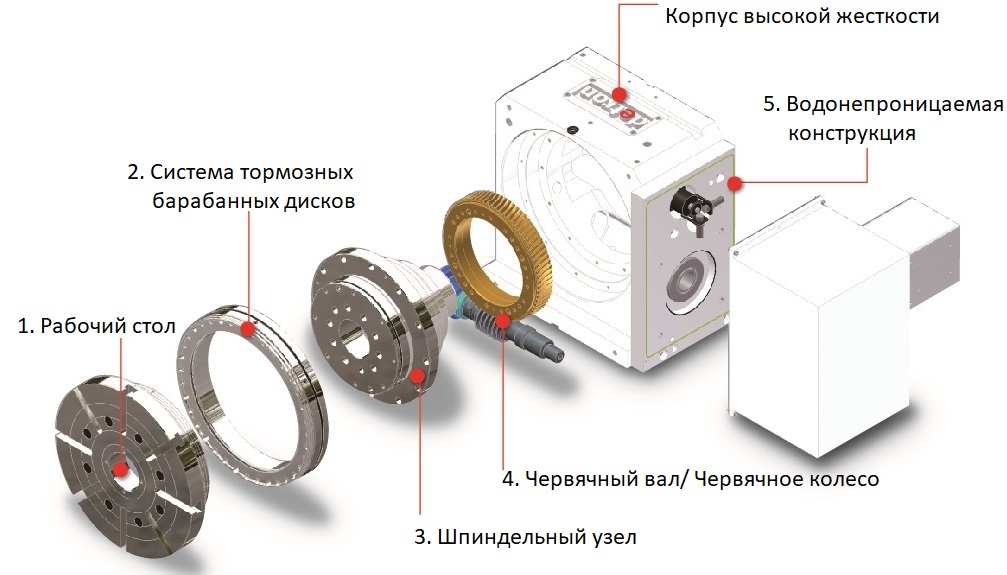

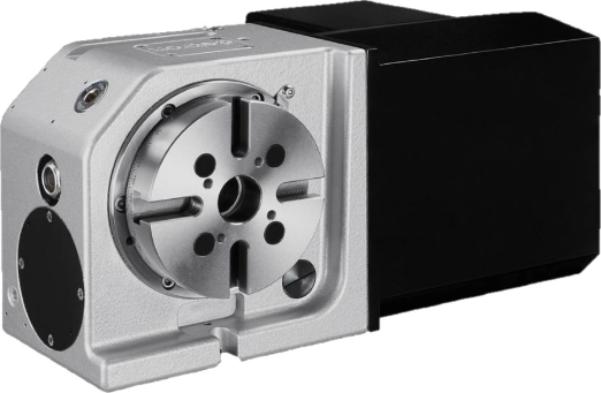

Конструкция Detron GXA-250S
Конструкция модели ориентирована на точное позиционирование, жёсткую фиксацию и стабильную работу в составе металлорежущего оборудования.
Габариты и установочные размеры GXA-250S
Перед интеграцией поворотного стола необходимо проверить доступную рабочую зону станка, перемещения, высоту центра и положение шпинделя относительно оси вращения.
Габаритный чертёж
Основные установочные размеры поворотного стола.
Установочные размеры
Размеры корпуса и положение поворотной оси.
Перед заказом рекомендуем проверить компоновку
Размер планшайбы — только один из параметров подбора. Необходимо учитывать высоту центра, рабочую зону станка, габариты приспособления, массу заготовки, положение инструмента и возможные зоны столкновений.
Технические характеристики Detron GXA-250S
Основные параметры поворотного стола для предварительного технологического и компоновочного подбора.
| Параметр | Ед. изм. | GXA-250S |
|---|---|---|
| Диаметр рабочего стола | мм | Ø255 |
| Диаметр центрального отверстия | мм | Ø65H7 |
| Диаметр сквозного отверстия | мм | Ø65 |
| Высота центра | мм | 160 |
| Высота стола при горизонтальной установке | мм | 190 |
| Ширина Т-образного паза | мм | 12H7 |
| Ширина направляющего блока | мм | 18 |
| Способ фиксации | — | пневматический |
| Рабочее давление | МПа | 0,55–0,7 |
| Момент зажима | Н·м | 400 |
| Передаточное отношение | — | 1:72 |
| Максимальная скорость вращения | об/мин | 53,3 |
| Разрешение | град. | 0,001 |
| Точность индексации | угл. сек. | 20 |
| Повторяемость | угл. сек. | 6 |
| Масса без сервомотора | кг | 67 |
| Допустимая нагрузка, вертикальная установка | кг | 125 |
| Допустимая нагрузка, горизонтальная установка | кг | 250 |
| Допустимая нагрузка с задней бабкой | кг | 250 |
| Допустимая нагрузка F при зажатом столе | Н | 17000 |
| Допустимый момент F × L | Н·м | 1265 |
| Допустимый диагональный момент F × L | Н·м | 400 |
| Допустимый крутящий момент резания | Н·м | 260 |
Для каких деталей подходит GXA-250S
Поворотный стол эффективен там, где требуется точное угловое позиционирование детали или обработка нескольких сторон за один установ.
Корпусные детали
Фрезерование, сверление и растачивание различных сторон корпуса относительно одной базы.
Фланцы
Отверстия, пазы и другие элементы, расположенные по окружности.
Валы
Фрезерование лысок, пазов, отверстий и других элементов с заданным угловым шагом.
Технологическая оснастка
Изготовление деталей приспособлений, кондукторов и специальной станочной оснастки.
Приборостроение
Детали с повышенными требованиями к взаимному расположению поверхностей.
Серийное производство
Автоматизация позиционирования позволяет сократить число ручных операций оператора.
Интеграция со станком и системой ЧПУ
Поворотный стол комплектуется сервомотором под конкретный обрабатывающий центр и систему управления.
Для семейства GXA предусмотрена интеграция с распространёнными сервосистемами FANUC, Mitsubishi, Yaskawa, Siemens, Heidenhain и Fagor.
Конкретный двигатель и параметры привода необходимо определять по модели станка, версии ЧПУ, интерфейсам и требуемой динамике дополнительной оси.
Модель станка
Проверяем рабочую зону, стол станка и возможности установки дополнительной оси.
Система ЧПУ
Определяем возможность подключения и управления дополнительной осью.
Сервопривод
Подбираем совместимый двигатель, усилитель и интерфейсы управления.
Заготовка
Учитываем массу, размеры, момент инерции и способ закрепления.
Оснастка
Определяем патрон, приспособление, заднюю бабку и необходимые опции.
Технология
Проверяем режим обработки, нагрузки и требуемое позиционирование.
Комплектация и дополнительные опции
Финальная конфигурация формируется под конкретный станок и технологическую задачу.
Привод и управление
- сервомотор;
- сервопривод;
- энкодер;
- контроллер;
- кабельная система;
- элементы подключения;
- пусконаладочные работы.
Зажимная оснастка
- ручной патрон;
- пневматический патрон;
- гидравлический патрон;
- цанговый патрон;
- ручная задняя бабка;
- пневматическая задняя бабка;
- гидравлическая задняя бабка;
- вращающаяся задняя бабка.

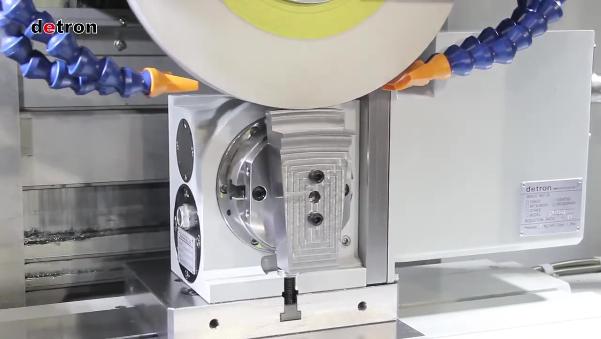

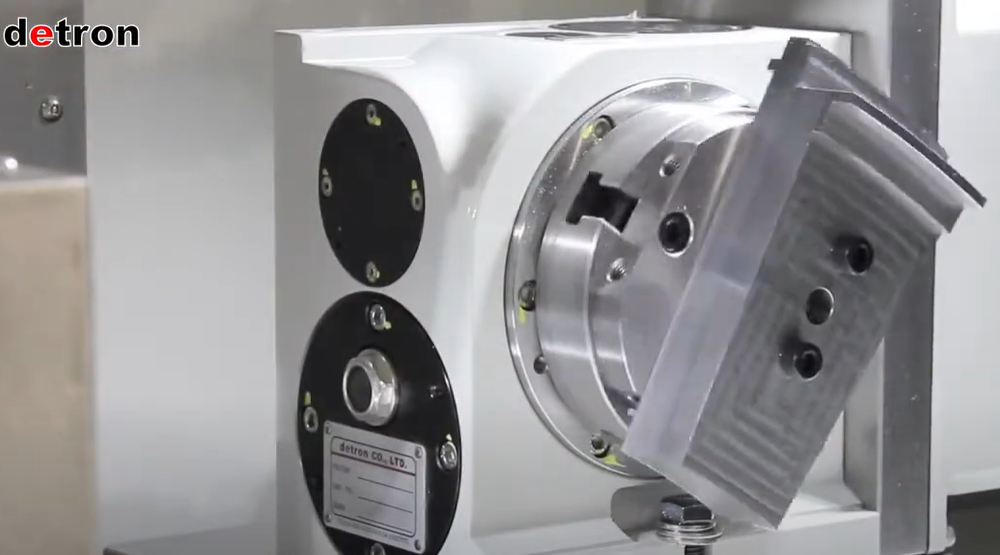

Видео о поворотных столах Detron
Конструкция и работа поворотного стола в составе металлообрабатывающего оборудования.
Как правильно подобрать поворотный стол
Одинаковый диаметр планшайбы не означает, что два поворотных стола одинаково подходят для конкретного станка.
Инженер должен проверить габариты, высоту центра, допустимую нагрузку, момент инерции, рабочую зону, тип сервомотора, систему ЧПУ, зажимную оснастку и характер обработки.
Частые вопросы о Detron GXA-250S
Для чего нужен поворотный стол с ЧПУ?
Можно ли использовать GXA-250S как 4-ю ось?
Какой диаметр планшайбы у GXA-250S?
Какой тормоз применяется в GXA-250S?
Какая точность индексации?
Можно ли устанавливать стол вертикально и горизонтально?
Как проверить совместимость с моим станком?
Что входит в комплект?
Подберём Detron GXA-250S под ваш станок
Передайте модель обрабатывающего центра, систему ЧПУ, размеры и массу детали, чертёж или описание технологической операции. Специалисты ИНКОР проверят совместимость, подберут привод, оснастку и необходимую комплектацию.
Поворотный стол Detron GXA-250S для фрезерного станка с ЧПУ
Компания ИНКОР поставляет и подбирает поворотные столы Detron для оснащения фрезерных обрабатывающих центров дополнительными осями. Модель GXA-250S имеет рабочий стол Ø255 мм, пневматический зажим 400 Н·м, точность индексации 20 угловых секунд и повторяемость 6 угловых секунд.
При подборе поворотного стола учитываются модель станка, система ЧПУ, доступная рабочая зона, масса и габариты детали, момент инерции, способ зажима и необходимые технологические операции.
|
Наименование |
Ед. изм. |
NXA-250S |
|||
|
Диаметр рабочего стола |
мм |
Ø255 |
|||
|
Диаметр центрального отверстия |
мм |
Ø65H7 |
|||
|
Сквозное отверстие |
мм |
Ø65 |
|||
|
Высота центра |
мм |
160 |
|||
|
Ширина Т – образного паза |
мм |
12Н7 |
|||
|
Ширина ползуна |
мм |
18 |
|||
|
Тип тормоза и усилие |
Тип / МПа |
Пневмат./ 0,55-0,7 |
|||
|
Передаточное число |
- |
1:72 |
|||
|
Сила зажима |
Н*м |
400 |
|||
|
Макс. скорость рабочего стола |
мин-1 |
53,3 |
|||
|
Разрешение |
град. |
0,001 |
|||
|
Точность индексации |
сек |
20 |
|||
|
Повторяемость |
сек |
6 |
|||
|
Вес нетто (без серво двигателя) |
кг |
67 |
|||
|
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
125 |
||
|
В горизонтальном положении |
250 |
||||
|
С задней бабкой |
250 |
||||
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
17000 |
|
|
F x L |
|
Н*м |
1265 |
||
|
F x L |
|
Н*м |
400 |
||
|
Допустимый крутящий момент |
|
Н*м |
260 |
||
Опции доступны по запросу
- Сервомотор
- Cервопривод
- Ручная задняя бабка
- Пневматическая задняя бабка
- Гидравлическая задняя бабка
- Вращающаяся задняя бабка
- Ручной патрон
- Пневматический патрон
- Гидравлический патрон
- Цанговый патрон
- Энкодер
- Контроллер
- Пуско-наладочные работы
