Почему поворотные столы DETRON – лучшее решение для фрезерного обрабатывающего центра?

Автор: Главный технолог ООО “Инкор” Ванюков Андрей Сергеевич

Во главе угла - поворотный стол

Если геометрия детали предполагает фрезерную обработку детали с нескольких сторон или необходимо выполнить обработку нескольких отверстий на цилиндрической поверхности детали, без поворотного стола не обойтись. Но так ли просто выбрать подходящий поворотный стол?

Даже опытный технолог или механик предприятия учитывает далеко не все требования к техническому устройству и комплектации стола. В результате после монтажа и запуска фрезерного центра с новым поворотным столом может оказаться, что диаметр стола не подходит или нет необходимого узла, который приходится дозаказывать и ждать несколько недель.

Мы собрали самые необходимые рекомендации для специалистов металлообрабатывающих производств по выбору стола, чтобы избежать ошибок, грамотно вести переговоры с поставщиком этой оснастки и оборудовать фрезерные станки столами в кратчайшие сроки и без переплат.

Компания “Инкор” поставляет и запускает не менее 35 столов DETRON в год на предприятиях наших клиентов, мы регулярно проводим обучение для сотрудников и напрямую работаем с производителем.

О самом производителе можно прочитать на нашем сайте по ссылке

•  Поворотными и наклонно-поворотными столами;

•  Поворотными и наклонно-поворотными столами с прямым приводом;

•  Горизонтальными поворотными столами;

•  Индексными столами.

Поворотные столы DETRON обладают весомыми преимуществами по сравнению с аналогами от других производителей.

Среди плюсов поворотных столов DETRON следует в первую очередь отметить следующее:

• Шлифованное центральное отверстие в планшайбе обеспечивает хорошую округлость и шероховатость поверхности, что повышает точность при установки технологической оснастки на планшайбе поворотного стола.

• Термическая обработка и шлифовка тормозного диска обеспечивают высокую износоустойчивость и большую силу зажима.

• Detron применяет запатентованный высокопрочный сплав на всех моделях поворотных столов, который повышает износостойкость червячного колеса на 260% по сравнению со стандартным материалом других производителей.

• Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличивает срок службы.

• Центральное отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель для подключения разнообразной зажимной оснастки.

• Водонепроницаемая конструкция.

• Одноосевые столы можно установить как в горизонтальном, так и в вертикальном положении.

• Возможность подключения к станку с ЧПУ FANUC, Siemens, HEIDENHAIN, Балт-Систем, Mitsubishi и к другим системам ЧПУ, а также возможно установить на универсальный станок с управлением поворотным столом от отдельного контроллера.

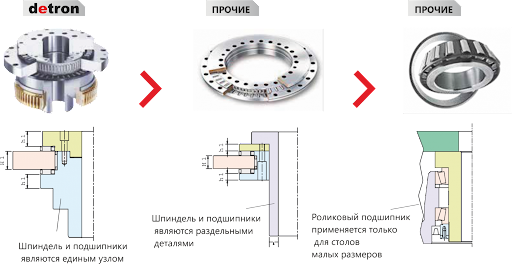

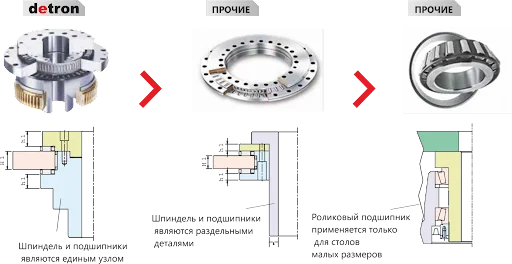

Отдельно хочется остановиться на конструкции шпиндельного узла:

В конструкции применён комбинированный узел радиального и осевых подшипников

• Размер роликов увеличен на 20-30%

• Размер направляющей качения увеличен на  70-80%

Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше.

• Направляющие качения подшипников (H1 и Н2) превышают по размерам направляющие прочих производителей, что обеспечивает большую жесткость в тяжелых режимах обработки.

• Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке, высокую точность индексации и повторяемость.

• Большой диаметр отверстия.

Все это обеспечивает шпиндельному узлу высокую жёсткость, минимальные деформации рабочего стола, возможность применить при работе в тяжелые режимы резания.

Более подробную информацию по конструкции поворотных столов Detron Вы можете узнать на сайте www.detronrus.ru в разделе “ТЕХНОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА”.

Полный ассортимент продукции Detron насчитывает более 50 моделей поворотных столов. Также доступно большое количество опционального оснащения к ним.

Данная оснастка позволяет работать со сложными деталями, добавляя в станок ещё одну или две оси и позволяет освоить выполнение новых видов обработки или наладить изготовление дополнительных типов изделий.

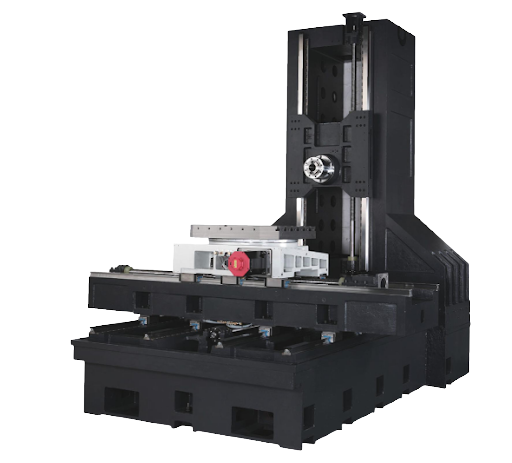

Остановимся на двух основных группах: поворотные столы для вертикальных и горизонтальных фрезерных станков.



Вертикальные обрабатывающие центры	Горизонтальные обрабатывающие центры

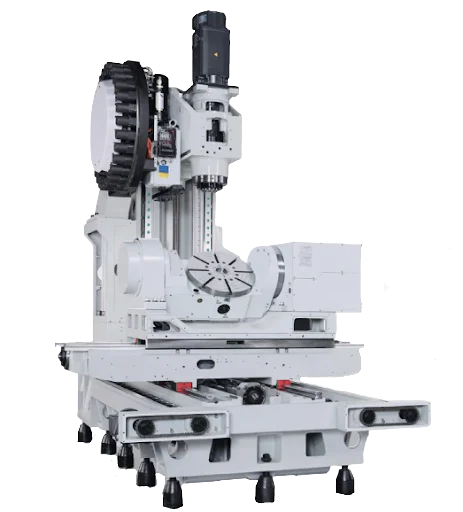

Поворотные столы DETRON для вертикальных обрабатывающих центров

		Серия GXA-S GXA-S Поворотный стол Многофункциональный пневматический зажим Модели: GXA-125S, GXA-210S/SL, GXA-170S, GXA-250S G - червячная передача X - вертикальное и горизонтальное применение А - новая оптимизированная модель 170 - размер стола S – улучшенный пневматический зажим Характеристики: Диаметр рабочего стола 125, 170, 210, 255 Эксклюзивная запатентованная тормозная система с двойным пневматическим поршнем Более высокая скорость вращения Оснащен высокоточным крестообразным роликовым подшипником Червячная передача с двухзаходным червячным приводом и полной глубиной зацепления обеспечивает более высокую эффективность и меньший люфт Модель SL, мотор слева Модель с несколькими поворотными осями GXA-170S-2W-250
		Серия GXA-H Поворотный стол с ЧПУ Сверхбольшое отверстие шпинделя, гидравлический зажим Модели: GXA-255H, GXA-400H, GXA-320H G - червячная передача X - вертикальное и горизонтальное применение А - новая оптимизированная модель 255 – размер стола H - Гидравлический зажим Характеристики Диаметр рабочего стола 255, 320, 400 Внутреннее отверстие шпинделя позволяет зажимать и закреплять более сложные детали. Сверхвысокое усилие зажима Объединенный шпиндель с радиально-упорным подшипником. Встроенный. Червячная передача с двухзаходным червячным приводом и полной глубиной зацепления обеспечивает более высокую эффективность и меньший люфт Объединенный шпиндель со встроенным радиально-упорным подшипником.
		Cерия GFA-S Наклонно-поворотный стол с ЧПУ Модели: GFA-101S, GFA-170S, GFA-125S, GFA-210S G - червячная передача F - пять осей А - новая оптимизированная модель 125 – размера стола S – улучшенный пневматический зажим Диаметр рабочего стола 100, 125, 170, 210 Эксклюзивная запатентованная тормозная система с двойным пневматическим поршнем Увеличенный высокоточный крестообразный роликовый подшипник Червячная передача с двухзаходным червячным приводом и полной глубиной зацепления обеспечивает более высокую эффективность и меньший люфт
		Серия GFA-H Наклонно-поворотный стол с ЧПУ Модели: GFA-255H / HB, GFA-320H G - червячная передача F - пять осей А - новая оптимизированная модель 255 – размер стола H - Гидравлический тормоз (B) – двигатель, наклоняющий стол, установлен на задней части Диаметр рабочего стола 255, 320 Гидравлический тормоз с радиальными и осевыми подшипниками. Червячная передача с двухзаходным червячным приводом и полной глубиной зацепления обеспечивает более высокую эффективность и меньший люфт Объединенный шпиндель со встроенным радиально-упорным подшипником.
		Cерия GTFAE Наклонно-поворотный стол с ЧПУ Модели: GTFAE - 210S, GTFAE - 410XB, GTFAE - 320XB, GTFAE - 500XB G - червячная передача Т – цапфовый тип для уменьшения высоты F - пять осей А - новая оптимизированная модель E - дополнительная плоская база для стандартного 3-х осевого станка 410 – размер стола X - гидравлический зажим с помощью встроенного воздушного преобразователя. (если S – улучшенный пневматический зажим) B – двигатель, наклоняющий стол, установлен на задней части Диаметр рабочего стола 210, 320, 410, 500 Гидравлический тормоз с радиальными и осевыми подшипниками. Червячная передача с двухзаходным червячным приводом и полной глубиной зацепления обеспечивает более высокую эффективность и меньший люфт Встроенный воздушный преобразователь для предлагаемых моделей в комплектации Индивидуальная база доступна по запросу
		Серия GTFAE-L Наклонно-поворотный стол с ЧПУ Модели: GTFAE - 255SBL (S), GTFAE - 410XBL (S), GTFAE - 320XBL (S), GTFAE - 500XBL G - червячная передача Т - цапфовый тип для уменьшения высоты F - пять осей А - новая оптимизированная модель E - дополнительная плоская база для стандартного 3-х осевого станка 410 – размер стола X - гидравлический зажим с помощью встроенного воздушного преобразователя. (если S – улучшенный пневматический зажим) B - двигатель, наклоняющий стол, установлен на задней части L - увеличенный размер поворотной зоны S – с дополнительным столом Диаметр рабочего стола 255, 320, 410, 500 Гидравлический тормоз с радиальными и осевыми подшипниками. Червячная передача с двухзаходным червячным приводом и полной глубиной зацепления обеспечивает более высокую эффективность и меньший люфт Увеличенный размер поворотной зоны для увеличения рабочей зоны Вариант с дополнительным столом доступен для моделей с индексом «S»

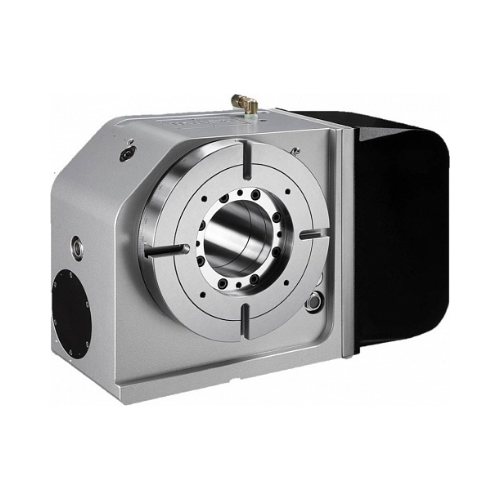

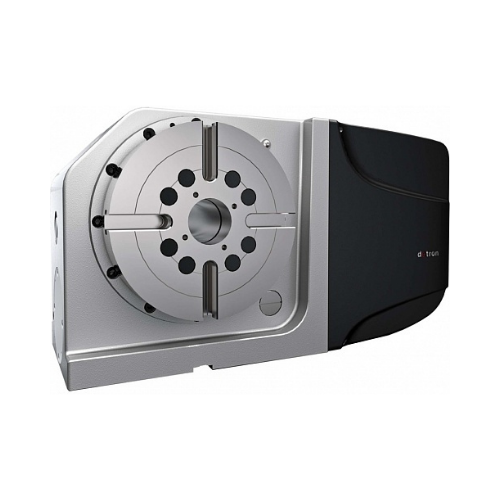

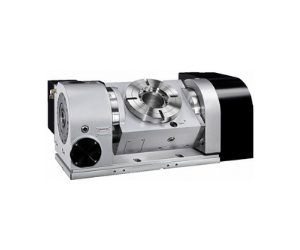

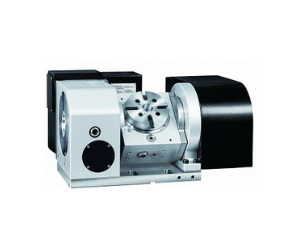

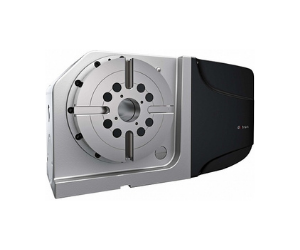

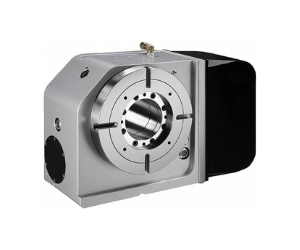

Поворотный стол  GXA-170S		Поворотный стол GXA-255H		Наклонно-поворотный стол GFA-125S		Наклонно-поворотный стол GFA-255H

Поворотные столы DETRON для горизонтальных обрабатывающих центров

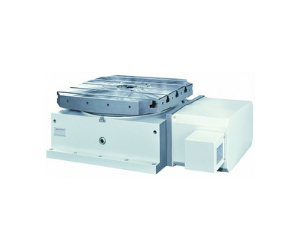

		Cерия HH Горизонтальный индексный стол Модели: HH-500HT, HH-630HT, HH-800HT Н - муфта (тип 2 шт.) с червячной передачей (1°) H - горизонтальное применение 500 - размер стола H - гидравлический тормоз Т – квадратная паллета
		Cерия GH Горизонтальный поворотный стол Модели: GH-500HT, GH-630HT, GH-800HT G – червячная передача (0,001°) H - горизонтальное применение 500 - размер стола H - гидравлический тормоз Т - квадратная паллета

Комплектация поворотных столов DETRON

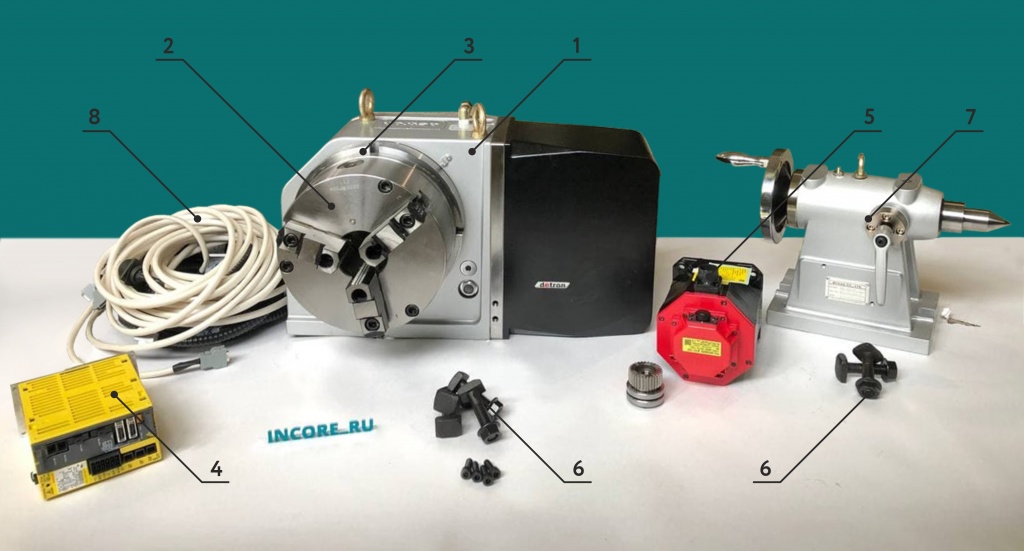

 Комплект поворотного стола включает в себя (предоставляется в упаковке в разобранном виде):

Сам поворотный стол. Трехкулачковый самоцентрирующийся ручной патрон. Переходный фланец для присоединения патрона к планшайбе поворотного стола. Комплект приводов.

5. Двигатель. 6. Прижимная оснастка. 7.Ручная задняя бабка. 8.Комплект кабелей для подключения к станку.

Сравниваем DETRON и аналоги

Один из наиболее часто задаваемых вопросов технологов и механиков производств: чем столы Detron лучше и отличаются от аналогов? Чтобы ответить на этот вопрос, мы подготовили таблицу с основными характеристиками поворотных столов разных фирм. Для удобства модели сравниваются по диаметру стола.

Сравнительная таблица технических характеристик DETRON с аналогами других производителей

Технические характеристики

ед. изм.

DETRON

другие

DETRON

другие

DETRON

другие

Диаметр стола

мм

Ø210

Ø255

Ø320

Высота центра

мм

160

160

190

160

210

210

Диаметр центрального отверстия

мм

40

45

140

40

180

40

Тип подшипника

-

RB 10020 подшипник бОльшего размера, повышенной жесткости

RB 9016

встроенный шпиндель со встроенным радиально-осевым подшипником. Повышенной жесткости

конический роликовый подшипник

встроенный шпиндель со встроенным радиально-осевым подшипником. Повышенной жесткости

конический роликовый подшипник

Динамическая нагрузка

кН

33,1

31,4

156,8

108

196 (+31%)

150

Крутящий момент

кН・м

2 (+19%)

1.7

11 (+89%)

5,8

17,5 (+50%)

11,7

Модуль червячной передачи двигателя

мм

М2 (+14%)

М1,75

М3 (+20%)

М2,5

М3

М3

Усилие зажима

кг・м

40 (+150%)

16

90 (+80%)

50

160 (+88%)

85

Конструкция тормоза

-

-

-

эксклюзивный барабанный тормоз с двойным кольцом. Безопасное уплотнение

дисковый тормоз или тормозной барабан с одним кольцом

эксклюзивный барабанный тормоз с двойным кольцом. Безопасное уплотнение

дисковый тормоз или тормозной барабан с одним кольцом

Водоизоляция

-

уплотнительное кольцо, IP65

с силиконовой смазкой

уплотнительное кольцо, IP65

с силиконовой смазкой

уплотнительное кольцо, IP65

с силиконовой смазкой

Допуск режущего момента

кг・м

26 (+73%)

15

55 (+15%)

48

78

78

Cмотрите сравнение столов Detron с диаметром 125 мм с аналогами по ссылке

Сравнительная таблица основных узлов DETRON с аналогами других производителей

	Detron		TJR		GSA		Atlas
Шпиндельный узел	Утолщённая конструкция шпинделя Широкие подшипники Минимальное количество составных узлов		Узкие подшипники Тонкая стенка шпинделя Большое количество составных частей		Утолщённая конструкция шпинделя Широкие подшипники Минимальное количество составных узлов		Большое количество составных частей
Червячный вал	Увеличенный зуб на 30%		Нет информации		Увеличенный зуб на 30%		Нет информации
Тормоз	Двойной поршень		Одинарный поршень		Одинарный поршень		Тормозной гидроблок встроенный в корпус стола
Переходная втулка	Установлена переходная втулка, между втулкой червячного вала и игольчатым подшипником		Нет информации		Нет информации		Нет информации

Подробно об особенностях и преимуществах конструкции столов Detron смотрите по ссылке

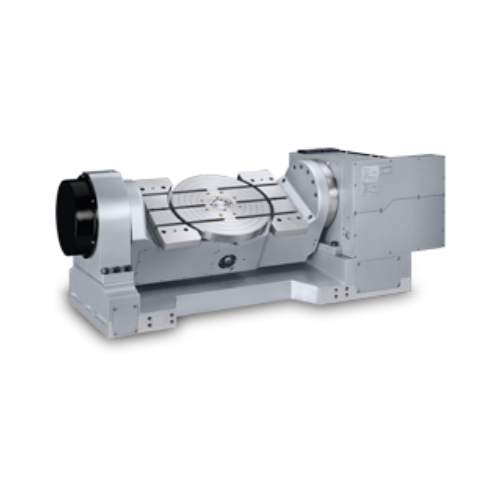

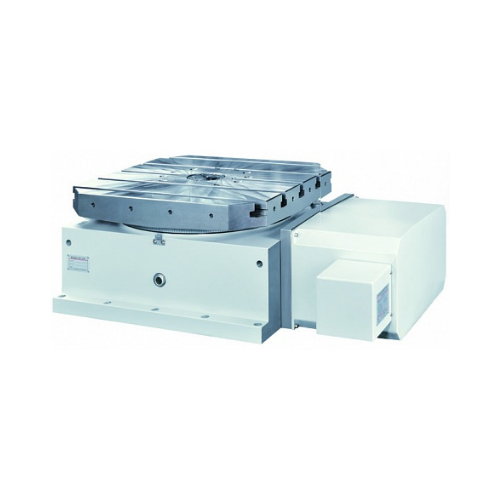

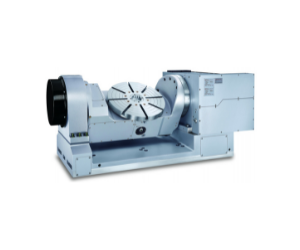

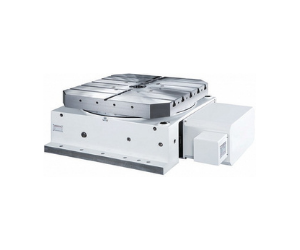

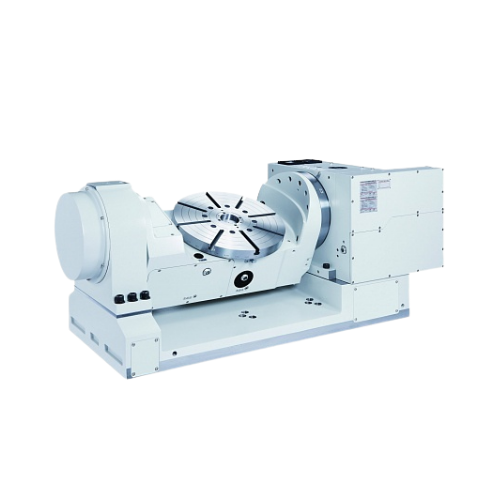

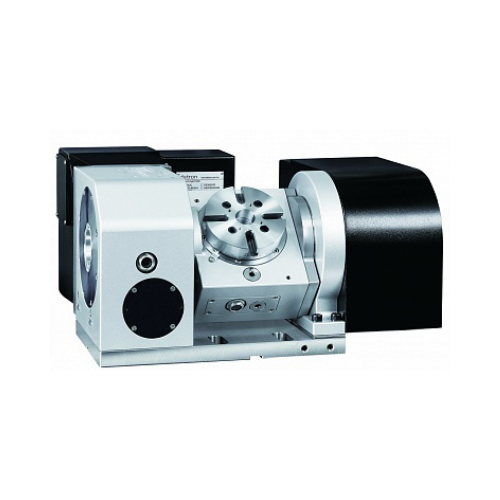

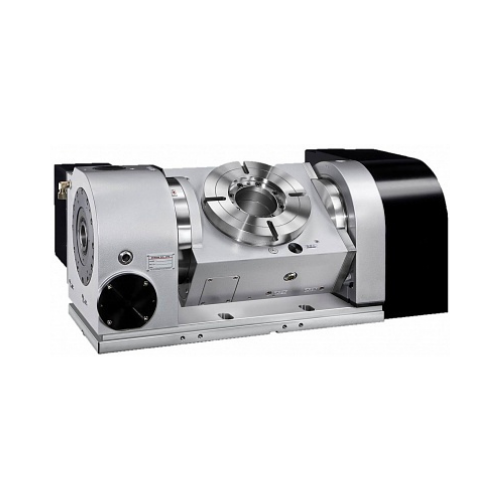

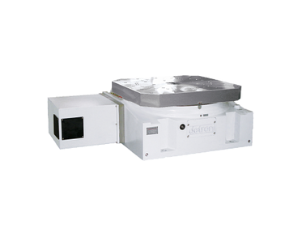

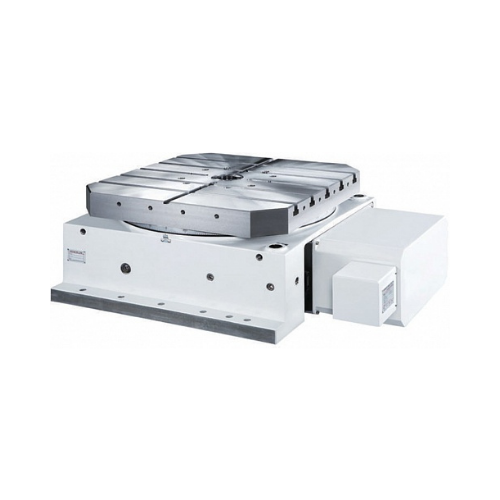

Наклонно-поворотный стол GTFE-410HB		Индексный поворотный стол HH-500HT		Горизонтальный поворотный стол GH-630HT		Горизонтальный поворотный стол GH-500HT

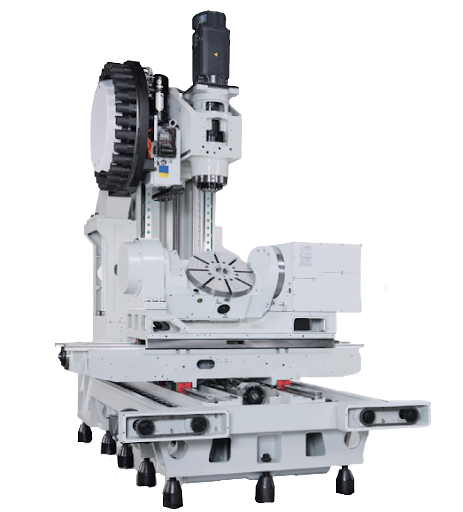

Чем обрабатывающие центры с поворотными столами выгоднее станков в оригинальной комплектации?

Вот лишь некоторые виды деталей со сложной геометрией, которые возможно производить на фрезерных центрах с поворотными столами DETRON.

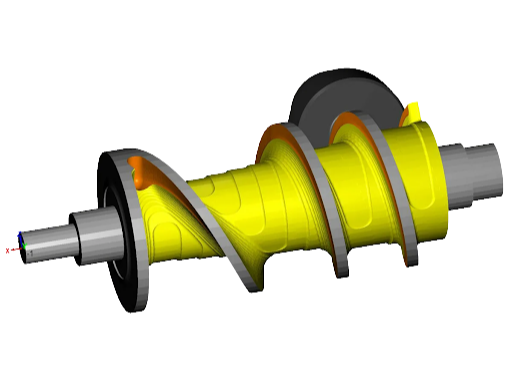

• винтовые канавки;

• отверстия под углом;

• отверстия в разной плоскости;

• обработка поверхности под разным углом;

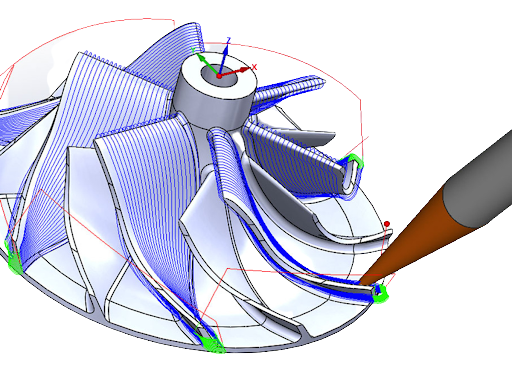

• изготовление деталей в виде наклонных лопастей.



Какие выгоды получает производство после установки поворотных столов Detron, кроме возможности обрабатывать детали со сложной геометрией в дополнительных осях?

Детали, которые приходилось изготавливать на нескольких станках, можно делать на одном обрабатывающем центре с поворотным столом DETRON.

• А значит, можно сократить количество единиц станков и уменьшить общее время на подготовку производства детали.

• Также мы экономим вспомогательное времени на перемещение деталей от одной единицы оборудования до другой;

• Меньше станков - оптимально используются производственные площади.

• Все это в совокупности требует меньше человеческого труда и снижает себестоимость продукции.

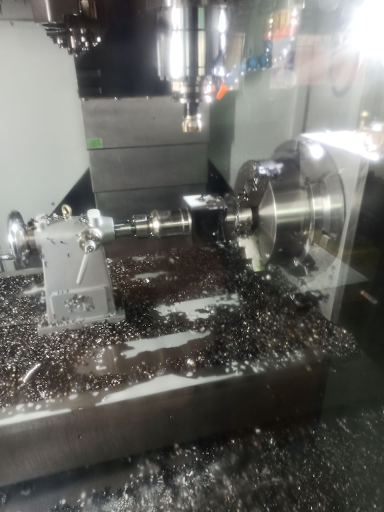

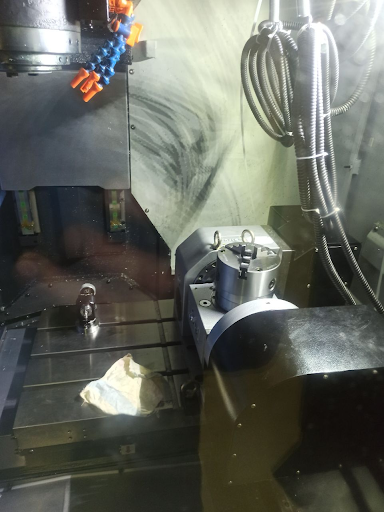

Фото: Пример обработки на одноосевом поворотном столе

Какие характеристики нужно учитывать при выборе модели поворотного стола DETRON, рассказываем в следующей статье.
