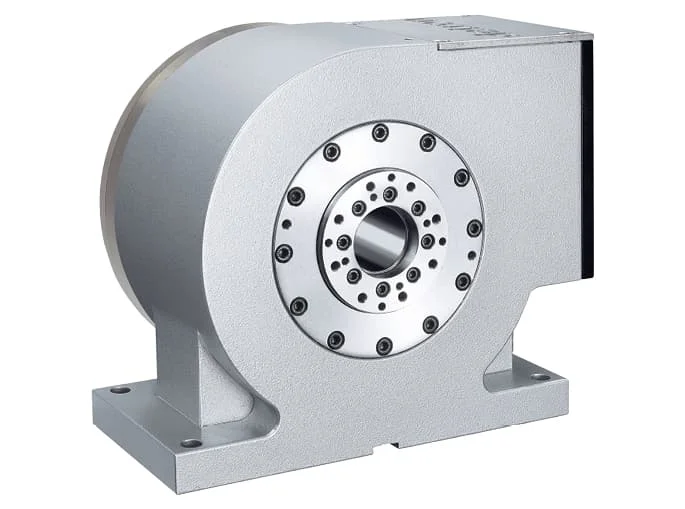

Detron DV-170P — компактный одноосевой поворотный стол с прямым приводом DDM для высокоскоростного позиционирования и обработки деталей на станках с ЧПУ. Максимальная частота вращения планшайбы достигает 250 об/мин.
Моментный двигатель передает вращение непосредственно на шпиндель без червячной пары, редуктора и ременной передачи. Такая конструкция исключает люфт приводной передачи, снижает инерцию и обеспечивает быстрый разгон и торможение поворотной оси.
Назначение Detron DV-170P
Скорость до 250 об/мин сокращает вспомогательное время при обработке серий деталей с частыми поворотами заготовки.
Стол расширяет возможности вертикального обрабатывающего центра и позволяет выполнять многостороннюю обработку за одну установку.
Прямой привод без механического редуктора обеспечивает плавное управление осью и подходит для операций, чувствительных к люфту приводной передачи.
Компактная конструкция и высокая динамика позволяют применять DV-170P в серийных и автоматизированных производственных ячейках.
Преимущества прямого привода DDM
- передача момента непосредственно от двигателя к шпинделю;
- отсутствие червячной пары, ремней и механического редуктора;
- отсутствие люфта в приводной передаче;
- низкая инерция и высокая динамика поворотной оси;
- быстрый разгон, позиционирование и торможение;
- уменьшение вспомогательного времени обработки;
- контроль положения при помощи высокоточного энкодера;
- меньшее количество изнашиваемых элементов приводной системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | DV-170P |
| Тип привода | Прямой привод DDM |
| Планшайба | Стандартно отсутствует; Ø170 мм — опция |
| Центральное отверстие планшайбы | Ø40H7 мм, опция |
| Диаметр сквозного отверстия | Ø40 мм |
| Высота центра при вертикальной установке | 135 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Способ зажима | Пневматический |
| Рабочее давление зажима | 0,6–0,7 МПа |
| Крутящий момент зажима | 230 Н·м |
| Максимальная скорость | 250 об/мин |
| Допустимая вертикальная нагрузка | 30 кг |
| Допустимая нагрузка с поворотной задней бабкой | 70 кг |
| Допустимый крутящий момент резания | 60 Н·м |
| Допустимый момент инерции нагрузки | 0,11 кг·м² |
| Разрешение | 0,001° |
| Точность индексации | 20 угл. сек. |
| Повторяемость | 4 угл. сек. |
| Система охлаждения | Воздушная |
| Масса с двигателем | 47 кг |
Когда целесообразен DV-170P
- при большом количестве быстрых поворотов детали в одном цикле;
- для контурной обработки с управляемой четвертой осью;
- при повышенных требованиях к динамике и плавности вращения;
- для серийного выпуска небольших точных деталей;
- при необходимости сократить вспомогательное время обработки;
- для модернизации трехосевого обрабатывающего центра.
Подбор и интеграция
При подборе Detron DV-170P необходимо учитывать систему ЧПУ станка, совместимый моментный двигатель и энкодер, массу и момент инерции оснастки с заготовкой, требуемую скорость вращения, режим обработки, подачу сжатого воздуха и доступное рабочее пространство.
Специалисты ИНКОР помогут проверить возможность установки стола на конкретный обрабатывающий центр, подобрать привод и согласовать состав поставки.
Частые вопросы
Чем DV-170P отличается от поворотного стола с червячной передачей?
В DV-170P моментный двигатель непосредственно вращает шпиндель. В приводе отсутствуют червячная пара, ремень и механический редуктор, поэтому уменьшаются инерция и люфт, а скорость достигает 250 об/мин.
Можно ли использовать DV-170P для непрерывной обработки по четвертой оси?
Да, прямой привод допускает управляемое вращение и контурную обработку. Возможность конкретной операции зависит от системы ЧПУ, выбранного двигателя, энкодера, допустимого момента резания и параметров заготовки.
Входит ли планшайба Ø170 мм в стандартную комплектацию?
Нет. Производитель указывает стандартное исполнение без планшайбы. Планшайба Ø170 мм с центральным отверстием Ø40H7 заказывается как опция.
Какой двигатель устанавливается на DV-170P?
Моментный двигатель прямого привода выбирается в зависимости от системы ЧПУ и требований к динамике оси. Его параметры необходимо согласовать до заказа оборудования.
Какие коммуникации требуются для работы стола?
Для пневматического зажима требуется подготовленный сжатый воздух давлением 0,6–0,7 МПа. Также необходимо предусмотреть подключение двигателя, энкодера и системы воздушного охлаждения.
Направьте модель станка, систему ЧПУ, параметры детали и описание технологической операции. Проверим совместимость и подготовим предложение по комплектации.
