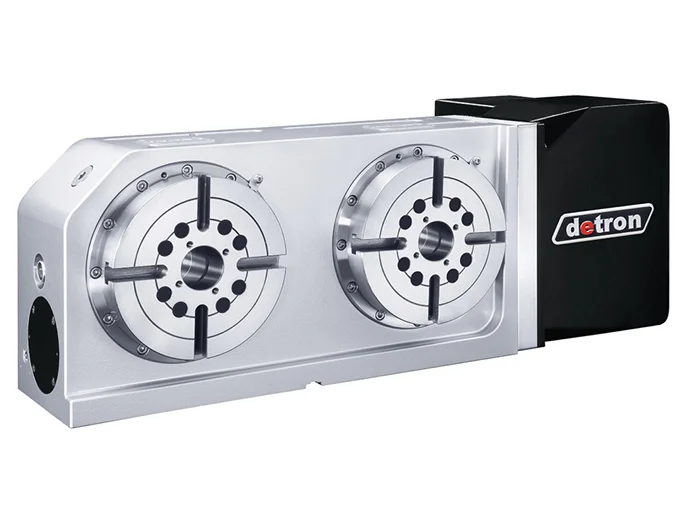

Detron GXA-170S-2W-250 — двухшпиндельный поворотный стол с ЧПУ для организации дополнительной управляемой оси на фрезерном или многооперационном обрабатывающем центре. Две планшайбы Ø170 мм позволяют одновременно устанавливать две заготовки или два технологических приспособления.
Две позиции для серийной обработки
GXA-170S-2W-250 рассчитан на обработку нескольких заготовок за одну установку и сокращение вспомогательного времени. Межосевое расстояние между рабочими позициями составляет 250 мм, диаметр каждой планшайбы — 170 мм.
Передача построена на червячной паре с двухзаходным червяком. Для опоры поворотной системы применяется высокоточный перекрёстно-роликовый подшипник. Пневматическая двухпоршневая система обеспечивает момент зажима 300 Н·м.
Характеристики Detron GXA-170S-2W-250
| Категория | 4-я ось |
|---|---|
| Тип | двухшпиндельный поворотный стол с ЧПУ |
| Количество рабочих позиций | 2 |
| Диаметр планшайбы | Ø170 мм |
| Диаметр центрального отверстия | Ø40H7 мм |
| Диаметр сквозного отверстия | Ø40 мм |
| Межосевое расстояние | 250 мм |
| Высота стола в горизонтальном положении | 175 мм |
| Высота центра в вертикальном положении | 135 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | пневматический |
| Рабочее давление | 0,55–0,7 МПа |
| Момент зажима | 300 Н·м |
| Передаточное отношение | 1:90 |
| Максимальная скорость стола | 22,2 об/мин при 2000 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 0,54 кг·м² |
| Максимальный момент инерции нагрузки | 2,5 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования | 20 угл. сек. |
| Повторяемость по ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Повторяемость по JIS B6330 | 4 угл. сек. |
| Допустимая нагрузка в вертикальном положении | 75 кг |
| Допустимая нагрузка в горизонтальном положении | 150 кг |
| Допустимая нагрузка с задней бабкой | 150 кг |
| Допустимый момент резания | 200 Н·м |
| Максимальное количество каналов rotary joint | 4 |
| Масса без сервомотора | 115 кг |
Особенности GXA-170S-2W-250
Что проверить перед установкой
- Поддержку дополнительной управляемой оси системой ЧПУ.
- Совместимость выбранного сервомотора и привода с ЧПУ станка.
- Рабочую зону с учётом двух планшайб и межосевого расстояния 250 мм.
- Массу заготовок, патронов, приспособлений и крепёжных элементов.
- Положение центра тяжести и момент инерции установленной нагрузки.
- Допустимую нагрузку стола станка с учётом массы устройства 115 кг.
- Наличие подготовленного воздуха давлением 0,55–0,7 МПа.
- Необходимость задней бабки и каналов для подачи рабочих сред.
Вопросы по Detron GXA-170S-2W-250
Что означает 2W-250 в обозначении модели?
Какую нагрузку допускает GXA-170S-2W-250?
Как фиксируется поворотная ось?
Можно ли установить стол на существующий обрабатывающий центр?
Можно ли подвести рабочие среды к приспособлению?
Какие данные нужны для подбора?
Подберем Detron GXA-170S-2W-250 под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертёж детали. Проверим рабочую зону, нагрузки, сервопривод, компоновку двух позиций и технологическую оснастку.
