Для современных российских производителей, работающих с массивными металлоконструкциями, портальные лазерные станки открывают новые горизонты и становятся стратегически важным инструментом для повышения конкурентоспособности в проектах, требующих обработки крупногабаритных листовых заготовок. Эти гиганты металлообработки кардинально меняют подход к раскрою листовых заготовок длиной до 26 метров и толщиной до 100-120 мм, предлагая недостижимые ранее точность и скорость. Рассмотрим, почему именно портальная схема стала новым стандартом для тяжелой промышленности.
Конструктивная революция: почему «рельс» победил станину
Традиционные лазерные станки со сварной станиной и интегрированным столом уходят в прошлое при работе с большими форматами и высокой мощностью. Портальная схема решает две критические проблемы:
· Защита от тепловой деформации: мощные лазерные источники (от 12 кВт и выше) генерируют интенсивное тепло. При классической конструкции луч, особенно при резке толстого металла или длительной работе, неизбежно воздействует на элементы станины, вызывая ее коробление и потерю точности.
· Масштабируемость: сварная станина физически ограничена в размерах. Портальный тип использует принципиально иную схему:

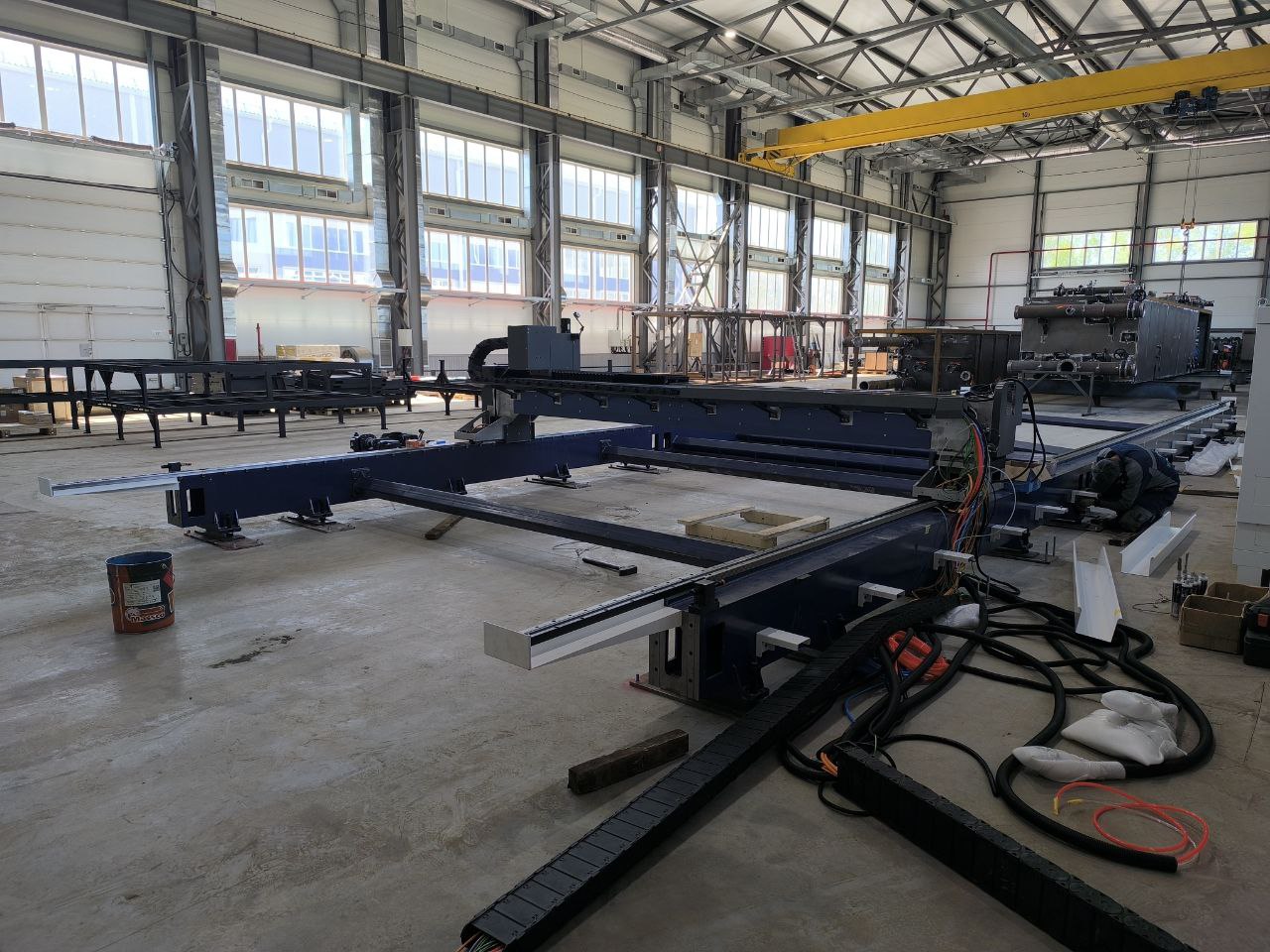

Основа: две мощные стальные балки, жестко закрепленные на фундаменте по оси Y. На них монтируются направляющие и косозубая рейка для передачи движения с минимальным люфтом и шумом.
Портал: мощная конструкция (ось X), перемещающаяся по балкам Y. На портале установлена режущая голова (ось Z).
˃ Стальной портал, как у производителей лазерных станков ADH серии ULG(B) или Gweike серии GKS-SL, гарантирует жесткость и сохранение геометрии десятилетиями.

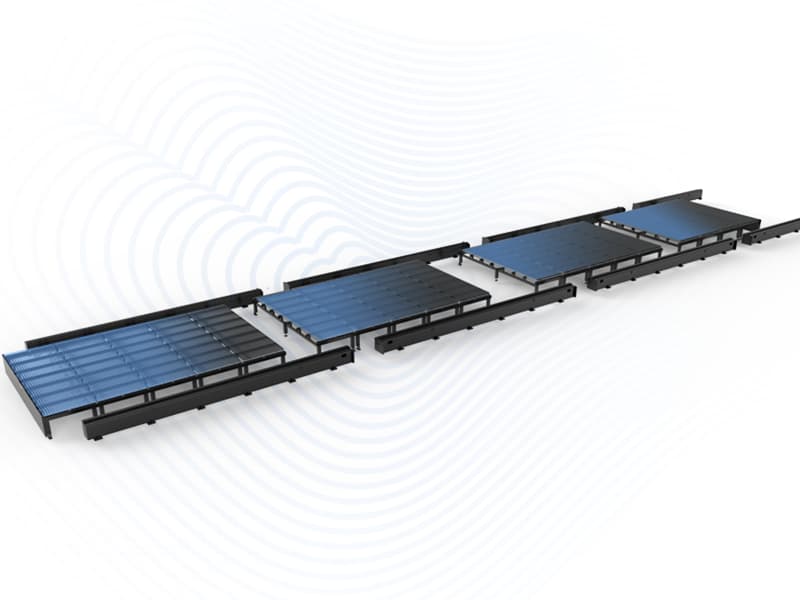

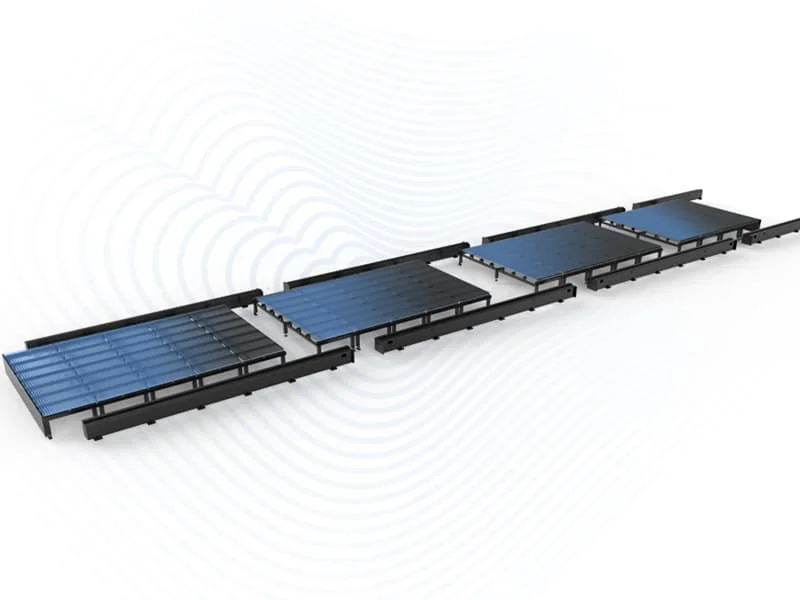

Модульный стол: не является частью станины. Состоит из отдельных секций (часто 6 или 8 метров). Это позволяет собирать столы нужной длины (до 26 м) и легко заменять поврежденные участки.

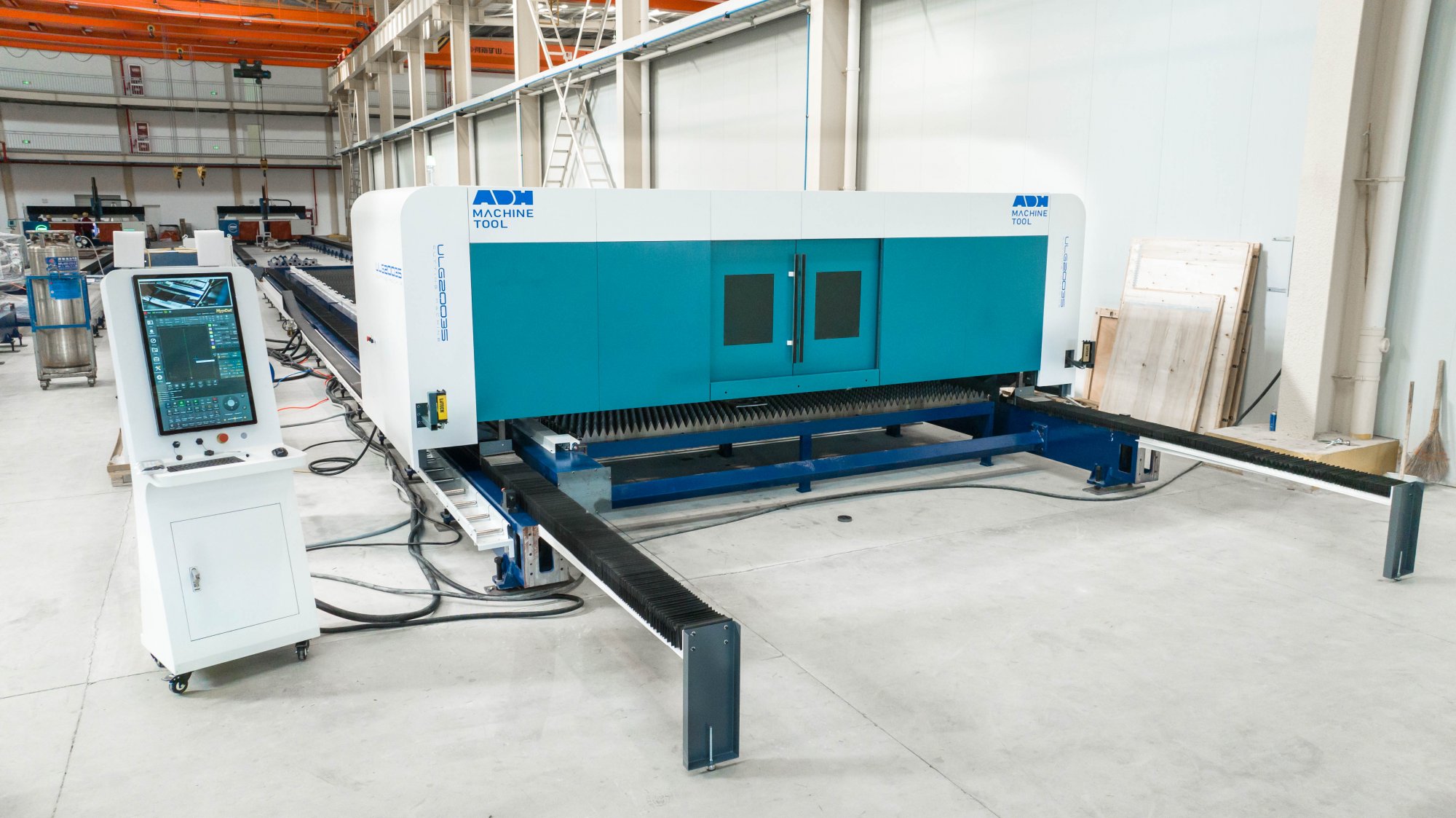

Результат: станки длиной 12, 18, 24 метра, например, ADH ULGB 13035 перестали быть экзотикой, а стали рабочим инструментом для резки балок, опор, обшивки корпусов судов, элементов карьерной техники.
Ключевые преимущества портальных лазерных станков для среднего и крупного бизнеса
Конструкция портальных лазерных станков — это не просто инженерное решение, а стратегическое преимущество для бизнеса. Модульная схема, где несущие «рельсы» и рабочий стол независимы, обеспечивает два фундаментальных преимущества: высокую ремонтопригодность и масштабируемость. Это выражается в следующих ключевых выгодах:
Гибкость и снижение стоимости владения
Легкая замена столов: модульные столы, не интегрированные в станину, можно быстро менять отдельными секциями без вмешательства в несущую конструкцию. Это минимизирует простои и исключает дорогостоящий ремонт, характерный для цельносварных станков.
Защита инвестиций при использовании лазерных источников высокой мощности (12 кВт и более): направляющие защищены от тепловых деформаций, которые возникают при резке толстого металла. Тепловое воздействие и вибрации от процесса резки поглощаются столами, но не передаются на точные направляющие, что критически важно для сохранения геометрической точности станка на протяжении всего срока службы.
Индивидуальный формат под задачи
Рабочее поле (ДхШ) проектируется под нужды заказчика: от 6000х2500 мм до 26000х4500 мм. Секционная конструкция позволяет наращивать длину модулями по 6 м или 8 м, включая возможность самостоятельной сборки стола по чертежам производителя.
Мощность для любых толщин

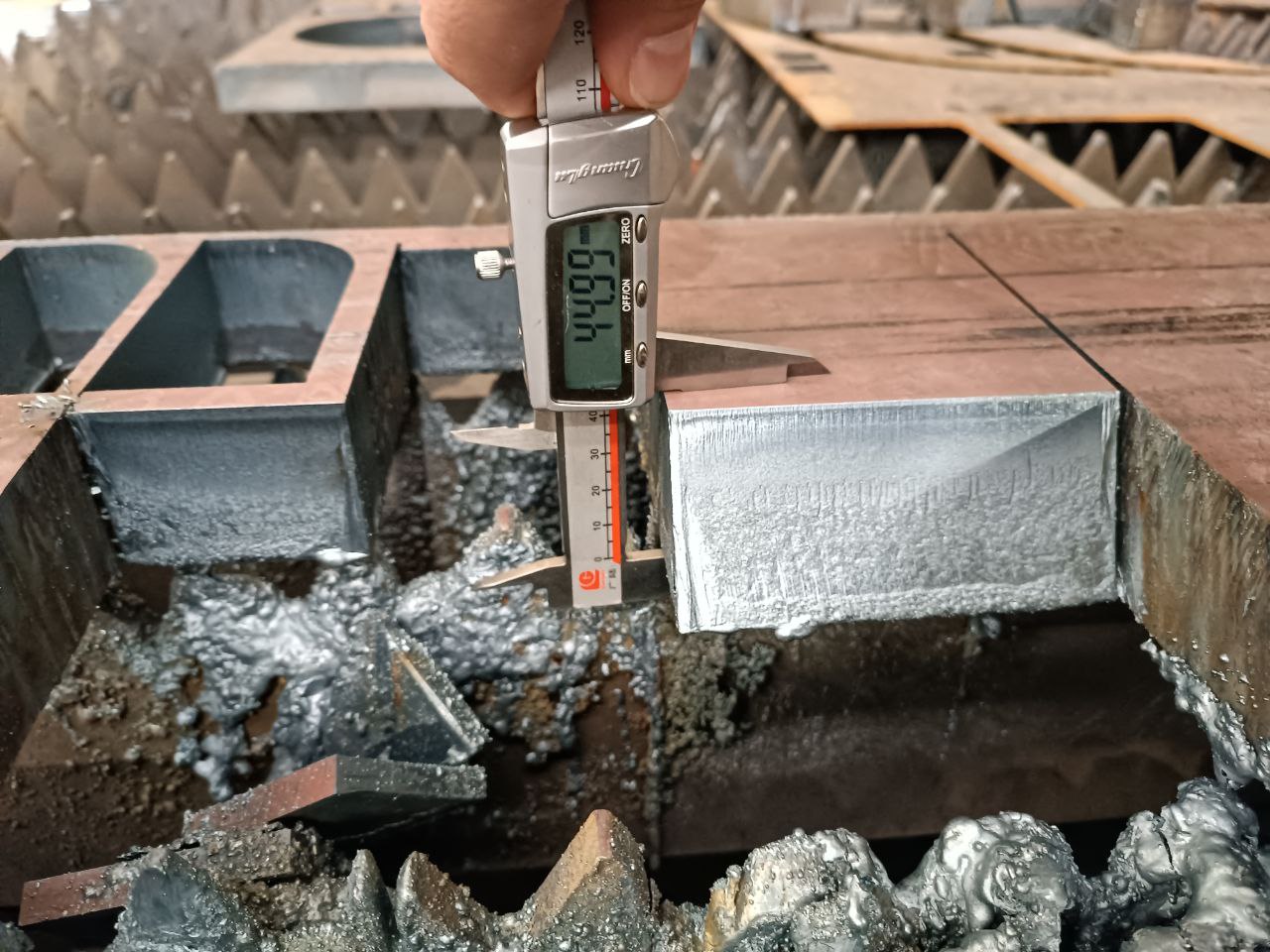

Эффективная резка толстого металла (30-80 мм) и больших форматов требует значительной энергии. Портальные станки базово оснащаются источниками от 12 кВт:
- 12-20 кВт: резка стали до 40-45 мм — оптимальное решение для задач крупного машиностроения.
- 30-80 кВт и выше: мировые тренды. Станки с мощностью 40 кВт, как Станок лазерной резки ADH ULFB 7026 40 кВт с поворотной головой, режут сталь до 80 мм, кардинально повышая производительность на сверхтолстых листах. Источники Raycus и IPG — стандарт для таких установок.
Высочайшая точность и динамика
Даже на 24-метровом пролете обеспечивается точность позиционирования ±0.03-0.05 мм за счет прецизионных компонентов: зубчато-реечных передач YYC, серводвигателей Delta/Inovance и направляющих Hiwin. Скорость перемещения достигает 100 м/мин.
Продвинутая функциональность «все в одном»
Современные системы управления станком лазерной резки (ЧПУ) FSCUT6000, FSCUT8000, FSCUT9100, программное обеспечение CypCutPro, HypCut с дополнительными ПО FaCut, CypNest и режущие головки BOCI BLT с автофокусом и защитой от столкновений поддерживают сложные операции. Это резка под углом/со скосом (± 45°), снятие фаски за один проход.
Операционная эффективность и быстрая окупаемость
Возможность работы 24/7, минимизация межоперационных переходов (раскрой + фаска), отсутствие механического воздействия на материал и высокая скорость и делают эти станки рентабельными для серийного производства крупных деталей. Окупаемость достигается на заказах для энергетики, транспорта и тяжелого машиностроения.
Сферы применения: где лазерные станки портального типа незаменимы
Транспортное машиностроение: ж/д вагоны, платформы, элементы карьерных самосвалов, судостроение (обшивка, переборки) – резка длинномерных деталей с высокими требованиями к геометрии.
Строительные металлоконструкции: фермы, колонны, балки перекрытий большой длины, элементы мостов. Индивидуальный формат станка позволяет резать всю длину элемента без сварных стыков.
Энергетика и нефтегаз: кожухи турбин, элементы опор ЛЭП, платформы, резервуарное оборудование. Мощность свыше 20 кВт гарантирует качественный рез толстого металла.
Сельхоз- и спецтехника: рамы, ковши, отвалы, детали корпусов комбайнов.
Производство технологического оборудования: станины, корпуса, кожухи для крупных станков, прессов, элеваторов.
Лидеры рынка и ключевые решения
Высокомощные лазерные станки портального типа предлагает ряд производителей из Китая. Это известные бренды лазерных станков на российском и мировом рынках. Остановимся подробнее на проверенных и отличающихся высоким качеством станках.
ADH серии ULG предназначен для больших форматов или раскроя нескольких листов сразу, рабочее поле имеет габариты от 3500х13000 до 4500х26000, а мощность варьируется в пределах 12-80 кВт (12, 20, 30, 40, 60 и 80 кВт).
Gweike серии GKS-SL специализируется на сверхбольших форматах (рабочее поле до 24000х3200 мм). Мощность 12-60 кВт (Raycus/IPG).
Поставщики в РФ: такие компании как Инкор (Пермь) являются ключевыми интеграторами, предлагая портальные лазерные станки ADH, Gweike, обеспечивая ПНР, обучение, гарантийный и постгарантийный сервис, поставку расходников.
Кейс из реализованных проектов
Заключение: будущее за портальными решениями
Широкоформатные лазерные станки портального типа — не просто оборудование, это стратегическое преимущество для средних и крупных российских производителей, работающих с массивным листовым металлом. Отказ от монолитных станин в пользу модульной "рельсовой" схемы с отдельными столами решил проблемы масштабируемости и сохранения точности под воздействием мощного лазерного луча (12-80 кВт Raycus/IPG). Возможность изготовления станка индивидуального формата (ДхШ до 26х4,5 м), высочайшая динамика, поддержка операций резки со скосом, снятия фаски делают их незаменимыми в судо-, вагоно-, мостостроении, производстве тяжелой техники и энергетического оборудования.
Инвестиции в такой оптоволоконный лазерный станок портального типа – это инвестиции в скорость, гибкость и качество выпуска сложных крупногабаритных деталей, что напрямую влияет на конкурентоспособность предприятия в сегменте тяжелой промышленности. Решения доступны у ведущих поставщиков, предлагающих комплексные услуги от поставки до сервиса, в их число входит компания Инкор.
