Серия лазерных установок ULFB (ultra-large format high power) разработана и принадлежит компании ADH. Это новейшее поколение мощных специализированных станков для волоконной резки стальных листов с запатентованной конструкцией.
Серия ULFB — это лазерные станки с мощностью более 12000 Вт с поворотной головой.

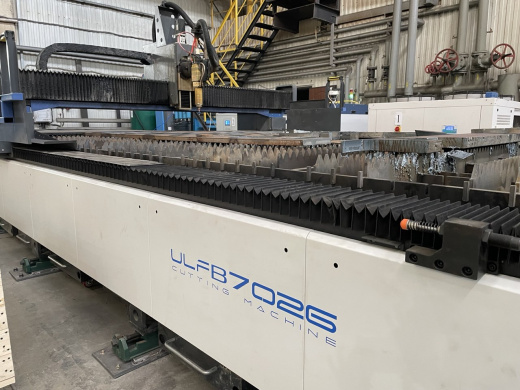

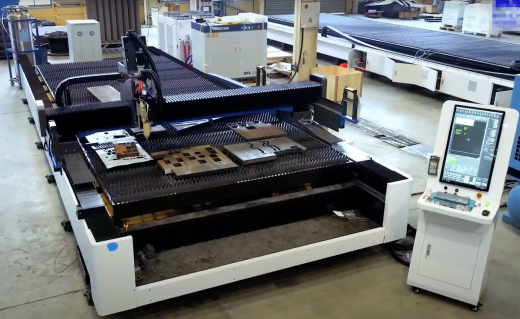

Станок лазерной резки ADH серии ULFB 7026 c источником Raycus мощностью 40 кВт предназначен для лазерного раскроя листового металла, в том числе под углом 45°, оснащен одним рабочим столом. Лазерный станок имеет программное управление с ЧПУ, что позволяет выполнять резку деталей любых сложных форм из стальных листов толщиной до 80 мм. Электрический шкаф интегрирован с оборудованием без вторичной разборки и сборки, что препятствует загрязнению оптических комплектующих и сокращает время установки. Модульные соединения просты и удобны для обслуживания.
Станок собран на производственной линии полного цикла. Основа станка - усиленная станина, изготовленная по запатентованной технологии. Комплектация установки лазерной резки ADH выгодно отличается от конкурентов стальным порталом и увеличенной мощностью серводвигателей (х2 по сравнению со стандартными). Удельный вес стального портала создает прочное сцепление между шестерней и зубчатой рейкой, что обеспечивает точность перемещения. Стальной корпус портала сохраняет его геометрию в долгосрочном периоде. Европейские производители лазерных станков по металлу устанавливают преимущественно стальные порталы, а не алюминиевые, в том числе поэтому их станки ценятся своей долговечной и качественной работой.
станина
Основой станка служит высокопрочная станина для тяжелых условий эксплуатации, устойчивая к высоким температурам. Уникальная конструкция станины ADH запатентована (номер патента ZL202023148390.7).

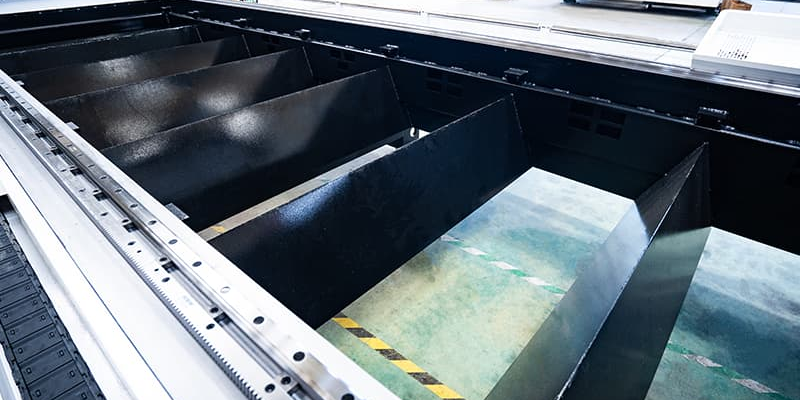

Цельносварная станина сварена из нескольких прямоугольных профилей. Толщина стенок до 25 мм. Внутри конструкций установлены ребра жесткости для увеличения прочности и устойчивости. Центральные трубы также выполняют роль воздуховодов, что позволяет оптимизировать пространство.
Станина подвергается термообработке, дробеструйной очистке, а также проходит процедуру снятия напряжений, позволяющую эффективно избежать деформации станины в процессе работы и решает проблему тепловой деформации станка, вызванной высокой температурой при резании. Гарантия сохранения первозданной формы станины - более 20 лет.
стальной портал

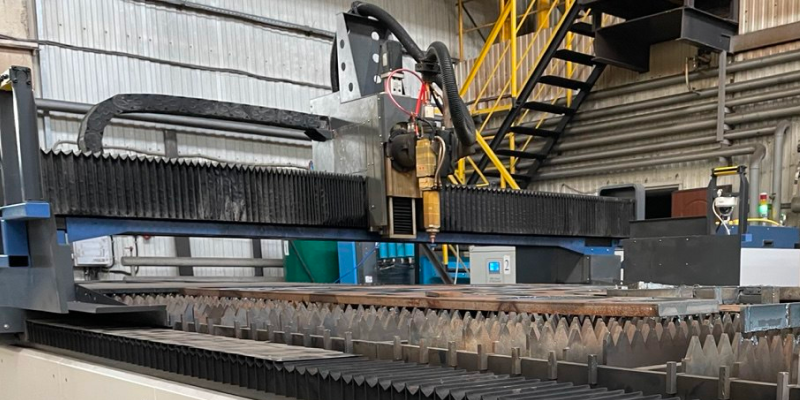

Стальной портал изготовлен по уникальной запатентованной технологии ADH (патент №ZL202022065839.7).
Цельносварной стальной портал термически обработан, не имеет внутренних напряжений. Стальной корпус портала позволяет сохранять его геометрию в долгосрочном периоде, обеспечивает точность перемещения за счет удельного веса, который создает прочное сцепление между шестерней и косозубой рейкой. При этом портал имеет отличные динамические характеристики и быструю скорость перемещения за счет увеличенной мощности двигателей по осям X и Y.
Одинаковый коэффициент расширения у станины и портала не приводит к изменению геометрии станка при перепаде температур и излишнему износу косозубой рейки, шестерни и направляющей.
Фрезерная обработка портала, как единой конструкции, гарантирует точность при сборке и надежность в эксплуатации. Высокая жесткость, ударопрочность обеспечивают долговременную стабильность при работе на высоких скоростях, гарантируя высокую точность станка на протяжении многих лет.
источник лазерного излучения

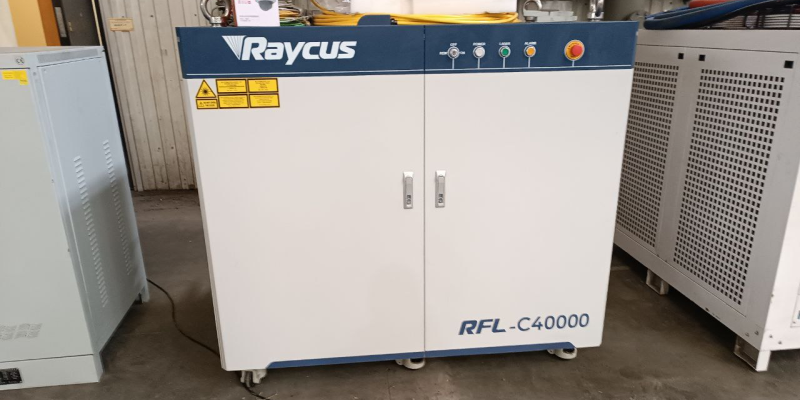

На данную модель станка установлен источник Raycus CE* мощностью 40 кВт.
Raycus - бренд №1 в Китае по производству лазерных излучателей.
Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча.
*аббревиатура CE означает, что источник лазерного излучения ремонтопригоден на территории РФ
Режущая голова

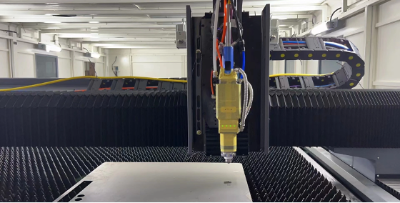

BOCI серии BLT4102 — это мощная интеллектуальная лазерная режущая голова, специально разработанная для промышленной обработки листового металла на высокомощных лазерных станках с резкой под углом 45°.
Запатентованная конструкция защищает режущую голову от столкновений, а микросоединения при резке маленьких деталей предотвращают деформацию листа, обеспечивая высокую скорость работы и высокую стабильность во время резки.
Отличается быстрой фокусировкой. Защитное стекло находится под контролем, корпус охлаждается водой и защищает режущую голову от перегрева.
Система управления (Контроллер)
FSCUT9100 от ведущего разработчика систем ЧПУ в Китае. Одна из самых профессиональных систем числового управления лазерной обработкой.
Программное обеспечение
Оборудование оснащено профессиональным программным обеспечением HypCut
Система перемещения
В системе используются самые современные системы трансмиссии известных брендов, обеспечивающие высокую прочность, низкий уровень шума и увеличенный срок службы.
В станке используется оригинальная система прецизионной зубчато-реечной передачи YYC (Тайвань), гарантирующая точность и длительный срок службы станка даже при высокоскоростной работе лазера.
Серводвигатель и сервопривод
Cерводвигатели Delta (Тайвань) известны своей высокой скоростью, точностью, обратной связью и инерционными возможностями. Эти двигатели отвечают требованиям к качественной и высокопроизводительной работе. Высокоинерционная сервосистема, усилитель демонстрирует высочайший уровень отклика, значительно сокращая время настройки. Это позволяет быстро ускоряться и замедляться, что в конечном итоге повышает механическую устойчивость.
Редуктор
Станок оснащен оригинальными редукторами DESBOER из Японии, в которых реализованы инновационные технологии DESBOER. Эти редукторы известны своим высоким крутящим моментом, высокой точностью, стабильной работой и длительным сроком службы. Они особенно хорошо подходят для длительной работы на высоких скоростях.
Система автоматической смазки
Синхронизированная система автоматической смазки автоматически запускает и добавляет смазочное масло в соответствии с рабочим временем.
Водяное охлаждение (Чиллер)
Интеллектуальная система водяного охлаждения Hanli, которая имеет функции автоматического отслеживания и поддержания постоянной температуры, защитной сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.
Воздушное охлаждение
Система воздушного охлаждения используется для снижения общей температуры внутри электрического шкафа и обеспечения стабильной работы комплектующих электрического шкафа.
Компания ADH Machine Tool является профессиональным производителем листообрабатывающего оборудования, такого как листогибочные прессы, гильотинные ножницы, станки для лазерной резки, автоматические станки для гибки панелей, горизонтальные станки для нарезания V-образных канавок на листовом металле, гидравлические пресс-ножницы.
Приверженность компании технологиям и НИОКР, а также стремление к высочайшему качеству позволяют станкам ADH Machine Tool сохранять высокую конкурентоспособность на мировом рынке.
Cпециализированные производственные мощности ADH Machine Tool оснащены 200+ единицами передового оборудования для обработки ключевых узлов станков, включая пятиосевые обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, 16-метровую печь для термообработки, дробеструйные станки и крупногабаритные расточные и фрезерные станки с ЧПУ.
Все станки ADH Machine Tool производятся на сборочной линии, поточное производство гарантирует стабильность качества оборудования. Большое внимание уделяется контролю качества, безопасности работы с оборудованием, удобству его использования, а также к обеспечению экологической устойчивости и энергоэффективности.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ADH ULFB 7026 40000W Raycus CE: |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Зона обработки при вертикальном резе |
мм |
7000 х 2600 |
|
Зона обработки при резе под углом 45º |
мм |
6200 х 2000 |
|
Ход по оси X |
мм |
2630 |
|
Ход по оси Y |
мм |
7100 |
|
Ход по оси Z |
мм |
250 |
|
Скорость перемещения |
м/мин |
100 |
|
Мощность двигателей по оси Y |
кВт |
3,0*2 |
|
Мощность двигателя по оси X |
кВт |
1,5 |
|
Мощность двигателя по оси Z |
кВт |
0,75 |
|
Ширина направляющих по осям X/Y/Z |
мм |
25/35/15 |
|
Точность позиционирования по осям X, Y |
мм |
±0,03 |
|
Точность повторного позиционирования по осям X, Y |
мм |
±0,02 |
|
Мощность лазерного излучателя |
кВт |
40 |
|
Ускорение по осям X, Y |
g |
1,2 |
|
Монитор |
дюйм |
32 |
|
Вытяжное устройство |
кВт |
5,5 |
|
Диаметр вытяжного канала |
мм |
2*250 |
|
Тепловая защита зоны резки (футеровка) |
мм |
Огнеупорный кирпич |
|
Нагрузка на стол |
кг |
7000 |
|
Вес |
кг |
14500 |
|
Длина х Ширина х Высота |
мм |
9500 х 3700 х 2400 |
|
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
|
Тип системы охлаждения |
- |
водяная |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|
Станина утяжеленная |
ADH (Китай) |
|
Портал стальной |
ADH (Китай) |
|
Рабочий стол |
ADH (Китай) |
|
Контроллер (система ЧПУ) |
FSCUT 9100 (Китай) |
|
Программное обеспечение |
HypCut (Китай) |
|
Дополнительное программное обеспечение для создания программ раскроя |
CypNest (Китай) |
|
Дополнительное программное обеспечение для создания программ резки под углом |
FaCut (Китай) |
|
Линейные направляющие |
HIWIN (Китай) |
|
Косозубая рейка |
YYC (Китай) |
|
Редуктор |
DESBOER (Япония) |
|
Серводвигатели |
DELTA (Тайвань) |
|
Источник лазерного излучения |
Raycus-СЕ (Китай) |
|
Лазерная голова для конической резки |
BOCI BLT4102 |
|
Пневматические комплектующие |
SMC (Япония) |
|
Электрические комплектующие |
Schneider (Франция) |
|
Вытяжной вентилятор |
QUANFENG (Китай) |
|
Чиллер (система активного охлаждения) |
Hanli (Китай) |
|
Лазерная завеса безопасности |
LNTECH |
Также в составе комплектации:
- Стойка управления
- Выкатные поддоны – служат для сбора отходов резки
- Инструменты для технического обслуживания станка
- Инструкция по эксплуатации и техническому обслуживанию станка на русском языке
- Документация (инструкция) на систему управления на русском языке
- Защитные очки
Опционально (по запросу):
- Фильтровентиляционная установка (ФВУ)
- Модульная азотная станция
- Криогенный газификатор
