Рабочий диапазон—**до 15 м**
Однонаправленная повторяемость—**1,00 мкм (2σ)**
Срок службы батареек в режиме ожидания—**до 290 дней**
Срок службы батареек при непрерывном использовании—**до 450 часов**
Совместимые интерфейсы—**RMI, RMI-Q — в зависимости от поколения**
Артикул Renishaw—**A-5627-0001**

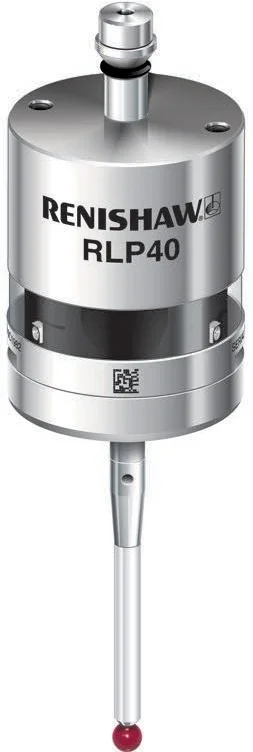

Renishaw RLP40 — радиочастотный щуп для токарных и многоцелевых станков
Renishaw RLP40 — компактный радиочастотный контактный щуп для автоматической привязки заготовок и контроля деталей на токарных и многоцелевых станках. Модель рассчитана на установку в револьверной головке и подходит для работы в тяжелой станочной среде.
RLP40 предыдущих поколений продолжает представлять практический интерес для обслуживания и модернизации уже установленных измерительных систем Renishaw. Для новых проектов актуальным развитием семейства является RLP40 QE.
Как устроено семейство RLP40
| Поколение | Совместимые интерфейсы | Практический статус |
|---|---|---|
| RLP40 Legacy | RMI | Для существующих старых систем |
| RLP40 Q | RMI, RMI-Q | Переходное поколение; актуально при замене в установленной системе |
| RLP40 QE | RMI-Q, RMI-QE | Актуальное поколение для новых и модернизируемых систем |
При замене щупа важно определить не только название RLP40, но и поколение установленного радиоинтерфейса. Совместимость между Legacy, Q и QE отличается.
Основные характеристики RLP40 предыдущего поколения
| Характеристика | Значение |
|---|---|
| Назначение | Привязка и контроль деталей на токарных и многоцелевых станках |
| Передача сигнала | FHSS-радиопередача, 2400–2483,5 МГц |
| Рабочий диапазон | До 15 м |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость | 1,00 мкм (2σ) |
| Рекомендуемые стилусы | Керамические, длиной 50–150 мм |
| Масса без хвостовика, с батареями | 260 г |
| Усилие срабатывания XY, низкое | 0,40 Н |
| Усилие срабатывания XY, высокое | 0,80 Н |
| Усилие срабатывания +Z | 5,30 Н |
| Питание | 2 × ½AA, 3,6 В, Li-SOCl₂ |
| Ресурс в режиме ожидания | До 290 дней* |
| Непрерывная работа | До 450 часов* |
| Степень защиты | IPX8 |
| Рабочая температура | от +5 до +55 °C |
* Эти значения относятся к предыдущему поколению RLP40 и не должны переноситься на RLP40 QE, у которого другие характеристики автономности.
Артикул классического RLP40
Для классического RLP40 в официальном перечне Renishaw подтвержден комплект:
| Модель | Артикул Renishaw | Комплект |
|---|---|---|
| RLP40 | A-5627-0001 | Щуп, батареи, комплект инструмента и сопроводительная документация; заводская настройка radio on / radio off |
Оригинальные компоненты для RLP40
| Компонент | Артикул Renishaw | Назначение |
|---|---|---|
| Батареи ½AA | P-BT03-0007 | Li-SOCl₂, требуется 2 шт. |
| Стилус PS3-1C | A-5000-3709 | Керамический стилус 50 мм, шарик Ø6 мм |
| Комплект инструмента | A-4071-0060 | Инструмент для стилуса, ключ и установочные винты |
| Кассета батарей | A-5625-1166 | Металлическая кассета батарей |
| Сервисный комплект | A-5625-0005 | Сервисный комплект защитного узла RLP40 |
| Комплект предохранительного звена | A-2085-0068 | 2 предохранительных звена и ключ |
Когда имеет смысл сохранить RLP40, а когда перейти на RLP40 QE
Оставить / заменить на RLP40 того же поколения
Если на станке уже установлена исправная система RMI или RMI-Q и задача — восстановить существующую конфигурацию без глубокой модернизации.
Перейти на RLP40 QE
Если создается новая измерительная система или планируется обновление радиоинтерфейса. QE совместим с RMI-Q и RMI-QE и является актуальным поколением семейства.
Что проверить перед заменой старого RLP40
- точную маркировку щупа и поколение RLP40;
- модель установленного интерфейса: RMI, RMI-Q или RMI-QE;
- тип хвостовика и способ установки в револьверной головке;
- длину и геометрию стилуса;
- режим включения и выключения;
- возможность перехода на QE без изменения остальной системы.
Частые вопросы о Renishaw RLP40
Совместим ли старый RLP40 с RMI-QE?
Нет. Совместимость зависит от поколения. Legacy RLP40 работает с RMI, поколение Q — с RMI и RMI-Q. С RMI-QE работает актуальный RLP40 QE.
Можно ли поставить RLP40 QE вместо старого RLP40?
Иногда да, но это зависит от установленного интерфейса. Если на станке стоит RMI-Q, переход на QE возможен без замены интерфейса. Если установлен старый RMI, потребуется модернизация радиосистемы.
Есть ли смысл покупать классический RLP40 для нового станка?
Для нового проекта обычно рациональнее рассматривать RLP40 QE как актуальное поколение. Классический RLP40 в первую очередь полезен для ремонта и сохранения совместимости существующих систем.
Почему у RLP40 и RLP40 QE отличаются сроки службы батарей?
QE относится к более новому поколению радиосистем и имеет улучшенную энергоэффективность. Поэтому нельзя переносить старые значения 290 дней / 450 часов на QE-карточку или наоборот.
Нужна ли прямая видимость между RLP40 и RMI?
Нет. RLP40 использует радиочастотную FHSS-передачу, поэтому постоянная оптическая видимость между щупом и интерфейсом не требуется.
Входит ли стилус в комплект A-5627-0001?
Стилус указан Renishaw в перечне компонентов как отдельная позиция. Для стандартной конфигурации используется керамический стилус PS3-1C A-5000-3709, но его наличие в конкретной поставке следует уточнять отдельно.
Нужно заменить или модернизировать Renishaw RLP40?
Проверим поколение установленного щупа и радиоинтерфейса, подберем совместимую замену либо переход на актуальный RLP40 QE.
Получить предложение|
Основное назначение |
Измерение размеров деталей и настройка на технологические операции на токарных и многоцелевых станках. |
||
| Способ передачи сигнала | Радиопередача по методу частотных скачков (технология FHSS) Диапазон радиочастот 2400 МГц – 2483,5 МГц | ||
| Регионы с разрешением на использование приемно-передающего радиоустройства | Китай, Европа (все страны в составе Евросоюза), Япония и США Сведения о других регионах можно получить у компании Renishaw. | ||
| Совместимые интерфейсы | RMI и RMI-Q | ||
| Рабочий диапазон | До 15 м | ||
| Рекомендуемые щупы | Керамические, длиной от 50 до 150 мм | ||
| Вес без хвостовика (с батарейками) | 260 г | ||
| Режимы включения/выключения | Включение по радиосигналу | Выключение по радиосигналу или по таймеру | |
| Включение вращением | Выключение вращением или по таймеру | ||
|
Срок службы батареек (2 литий- тионилхлоридные батарейки ½ AA 3,6 В) |
Продолжительность работы в режиме ожидания | Не более 290 дней, в зависимости от режима включения/выключения | |
| При непрерывном использовании | Не более 450 часов, в зависимости от режима включения/выключения | ||
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость | 1,00 мкм (2s) | ||
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,40 Н, 41 гс 0,80 Н, 82 гс 5,30 Н, 540 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Рабочая температура | От +5 °C до +55 °C | ||
