Способ передачи сигнала—**радиопередача FHSS, 2,4 ГГц**
Рабочий диапазон—**до 15 м**
Однонаправленная повторяемость—**0,25 мкм (2σ), стилус 50 мм**
Срок службы батареек в режиме ожидания—**до 116 месяцев**
Совместимые интерфейсы—**RMI-QE, RMI-Q**
Артикул Renishaw—**A-6554-0001**

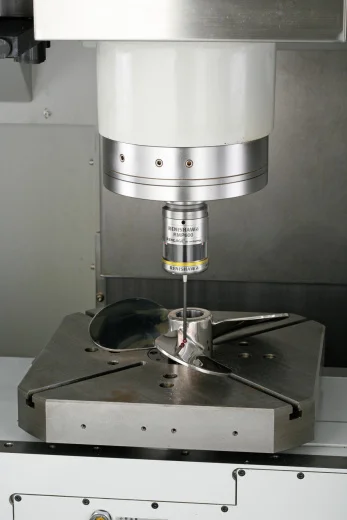

Renishaw RMP600 QE — высокоточный радиочастотный щуп RENGAGE
Renishaw RMP600 QE — высокоточный контактный 3D-щуп с тензометрической технологией RENGAGE и FHSS-радиопередачей. Предназначен для автоматической привязки заготовок и контроля деталей на многоцелевых станках, обрабатывающих центрах и портальных обрабатывающих центрах.
Модель сочетает рабочий диапазон радиосвязи до 15 м, однонаправленную повторяемость 0,25 мкм (2σ) и возможность применения высокомодульных углепластиковых стилусов длиной до 200 мм. Радиопередача не требует постоянной прямой видимости между щупом и приемником.
Где RMP600 QE особенно эффективен
Крупные и сложные станки
Радиоканал до 15 м подходит для многоцелевых, обрабатывающих и портальных центров, где оптический канал может перекрываться деталью или оснасткой.
Сложная 3D-геометрия
RENGAGE обеспечивает высокие характеристики при многовекторных касаниях и подходит для контроля сложных контуров и пространственных поверхностей.
5-осевая обработка
Высокая 3D-характеристика и отсутствие требования прямой видимости делают RMP600 QE сильным решением для многоосевой обработки.
Контроль процесса
Щуп можно применять для автоматической установки смещений, межоперационного контроля и корректировки процесса при наличии соответствующих измерительных циклов.
Основные характеристики Renishaw RMP600 QE
| Характеристика | Значение |
|---|---|
| Измерительная технология | Тензометрическая RENGAGE |
| Передача сигнала | FHSS-радиопередача, 2400–2483,5 МГц |
| Рабочий диапазон | До 15 м |
| Совместимые интерфейсы | RMI-QE или RMI-Q |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость, стилус 50 мм | 0,25 мкм (2σ) |
| Однонаправленная повторяемость, стилус 100 мм | 0,35 мкм (2σ) |
| Отклонение формы XY (2D), стилус 50/100 мм | ±0,25 мкм |
| Отклонение формы XYZ (3D), стилус 50 мм | ±1,00 мкм |
| Отклонение формы XYZ (3D), стилус 100 мм | ±1,75 мкм |
| Рекомендуемые стилусы | Высокомодульное углеродное волокно, 50–200 мм |
| Масса без хвостовика, с батареями | 1010 г |
| Усилие срабатывания XY, типичное минимальное | 0,10 Н |
| Усилие срабатывания +Z, типичное минимальное | 1,22 Н |
| Минимальная скорость измерения | 3 мм/мин |
| Питание | 2 × AA |
| Ресурс в режиме ожидания | До 116 месяцев* |
* Максимальный ресурс зависит от режима включения/выключения и типа батарей. Показатель 0,25 мкм (2σ) — характеристика однонаправленной повторяемости срабатывания, а не гарантированная абсолютная точность готовой детали.
RENGAGE и радиопередача в одной системе
Главное технологическое отличие RMP600 QE — сочетание высокоточной тензометрической измерительной системы RENGAGE с устойчивой FHSS-радиопередачей. Это особенно полезно при контроле сложных поверхностей на крупных и многоосевых станках, где обеспечить постоянную оптическую видимость трудно.
RMP600 QE совместим с RMI-QE и RMI-Q. Для новой системы целесообразно рассматривать RMI-QE, а совместимость с RMI-Q позволяет использовать QE-щуп при модернизации части существующих систем Renishaw.
Артикул и комплектация RMP600 QE
| Модель | Артикул Renishaw | Заводская настройка |
|---|---|---|
| RMP600 QE | A-6554-0001 | Включение по радиосигналу / выключение по радиосигналу |
Комплект A-6554-0001 включает щуп, батареи, инструмент и сопроводительную карту. Стилус подбирается отдельно. Renishaw предлагает углепластиковые стилусы 50, 100, 150 и 200 мм.
RMP600 QE или RMP400 QE?
RMP600 QE
Рассчитан на многоцелевые станки, обрабатывающие и портальные центры разных размеров. Подходит для более крупных рабочих зон и универсальных высокоточных задач.
RMP400 QE
Ультракомпактный Ø40-мм RENGAGE-щуп для малых и средних обрабатывающих центров. При сопоставимых ключевых характеристиках точности выбор определяется прежде всего габаритами и компоновкой станка.
RMP600 QE или OMP600?
RMP600 QE — радио
Предпочтителен, когда деталь, оснастка или кинематика станка могут перекрывать оптический канал. Рабочий диапазон радиосвязи — до 15 м.

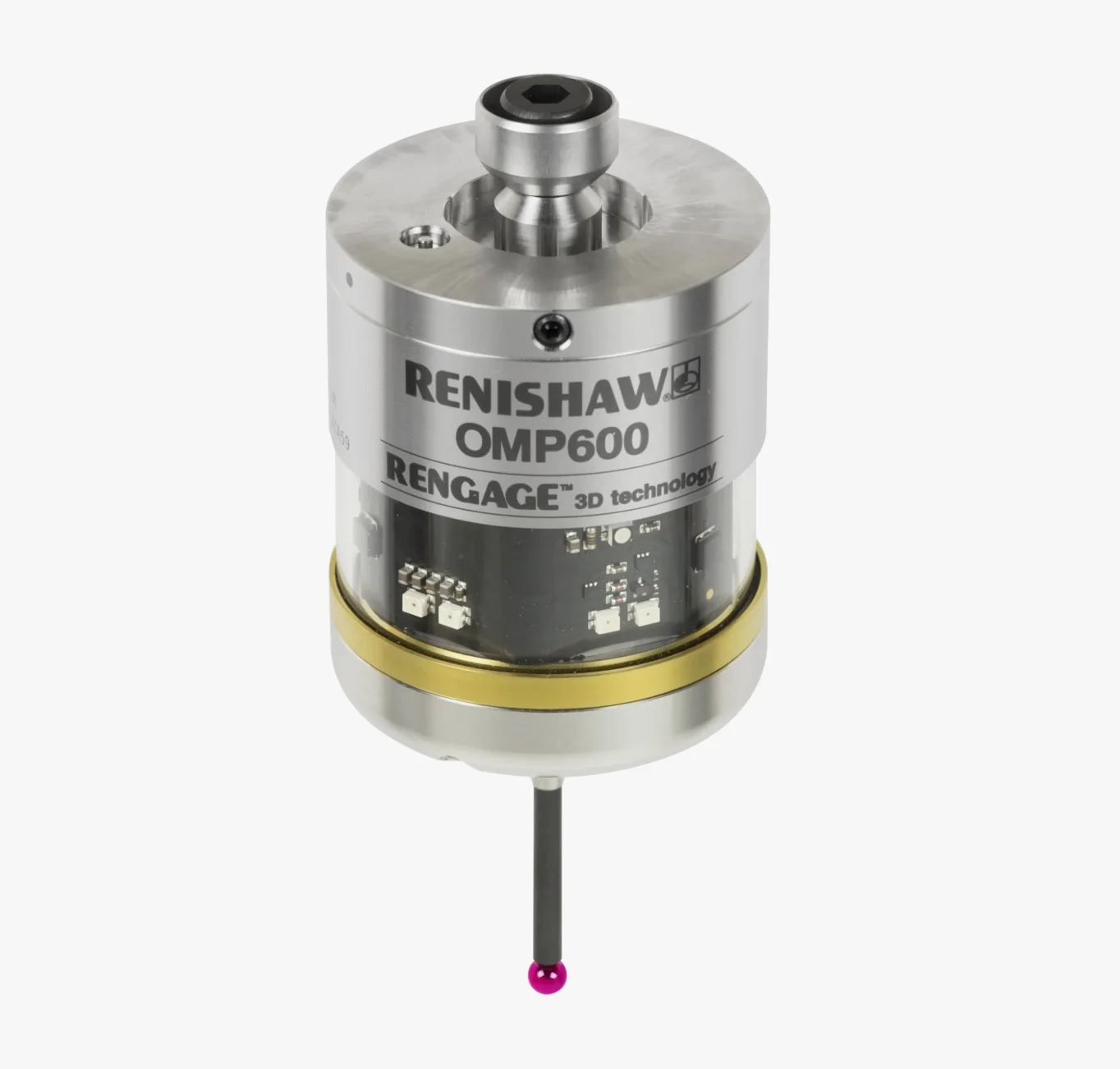

OMP600 — оптика
Высокоточный RENGAGE-щуп с оптической передачей. Рационален там, где можно стабильно обеспечить прямую видимость между щупом и приемником.
Что проверить перед заказом
- модель станка и систему ЧПУ;
- модель установленного интерфейса Renishaw;
- тип хвостовика и конус шпинделя;
- длину и геометрию стилуса;
- задачи контроля сложных 3D-поверхностей;
- необходимые измерительные циклы и программное обеспечение.
Частые вопросы о Renishaw RMP600 QE
Когда RMP600 QE имеет смысл вместо стандартного RMP60 QE?
RMP600 QE выбирают для высокоточных многовекторных измерений и сложной 3D-геометрии, где требуются характеристики RENGAGE. Для обычной привязки и типового контроля RMP60 QE часто является достаточным решением.
Подходит ли RMP600 QE для 5-осевой обработки?
Да. Высокие 3D-характеристики RENGAGE и радиопередача без требования прямой видимости делают модель подходящей для многоосевых применений.
Можно ли использовать RMP600 QE с RMI-Q?
Да. Актуальная спецификация Renishaw указывает совместимость RMP600 QE с RMI-Q и RMI-QE.
Что означает повторяемость 0,25 мкм (2σ)?
Это повторяемость срабатывания щупа в заданных условиях испытания. Она не означает, что вся измерительная система или готовая деталь автоматически имеет абсолютную точность ±0,25 мкм.
Входит ли стилус в комплект RMP600 QE?
Стилус подбирается отдельно. Renishaw рекомендует высокомодульные углепластиковые стилусы длиной 50–200 мм.
Как выбрать между RMP600 QE и OMP600?
Обе модели используют RENGAGE. Ключевое отличие — передача сигнала: RMP600 QE использует FHSS-радиоканал до 15 м, а OMP600 — оптическую связь. При сложной компоновке и возможном перекрытии линии видимости радио обычно удобнее.
