Способ передачи сигнала—**радиопередача FHSS, 2,4 ГГц**
Рабочий диапазон—**до 15 м**
Однонаправленная повторяемость—**0,25 мкм (2σ), стилус 50 мм**
Срок службы батареек в режиме ожидания—**до 37 месяцев**
Срок службы батареек при непрерывном использовании—**до 230 часов**
Совместимые интерфейсы—**RMI-QE, RMI-Q**
Артикул Renishaw—**A-6586-0001**

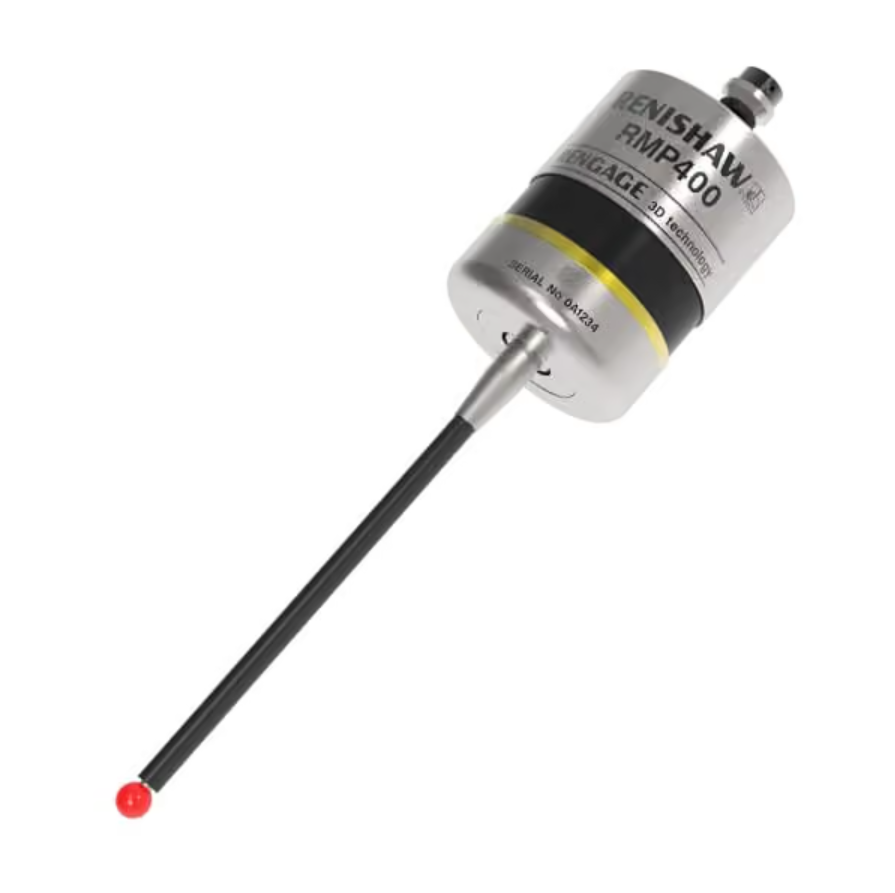

Renishaw RMP400 QE — компактный высокоточный радиощуп RENGAGE
Renishaw RMP400 QE — высокоточный контактный 3D-щуп с тензометрической технологией RENGAGE и радиопередачей FHSS. Он предназначен для автоматической привязки заготовок и контроля деталей на малых и средних обрабатывающих центрах и небольших многоцелевых станках.
RMP400 QE сочетает компактный корпус Ø40 мм, рабочий диапазон радиосвязи до 15 м и однонаправленную повторяемость 0,25 мкм (2σ). Радиоканал особенно полезен на 5-осевых станках и при сложной компоновке рабочей зоны, где деталь, оснастка или поворотные оси могут перекрывать оптический канал.
Для каких задач подходит RMP400 QE
Сложная 3D-геометрия
RENGAGE обеспечивает высокие характеристики при многовекторных касаниях и подходит для контроля контуров, пресс-форм, штампов и пространственных поверхностей.
5-осевая обработка
Компактность, радиопередача и высокая 3D-характеристика делают RMP400 QE особенно интересным для небольших 5-осевых обрабатывающих центров.

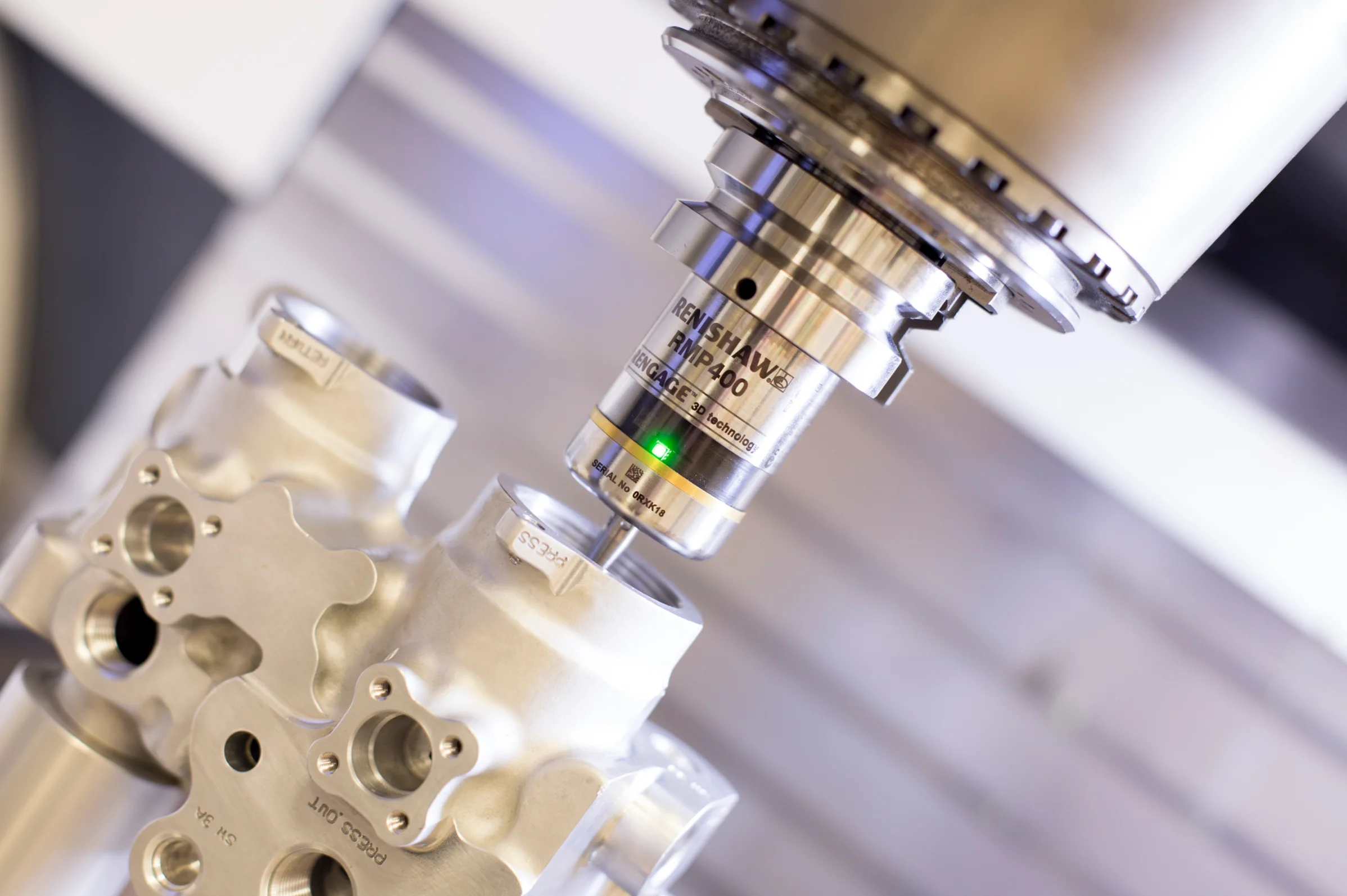

Контроль прямо на станке
Щуп позволяет автоматизировать привязку заготовки, проверять элементы детали между операциями и использовать измерения для управления технологическим процессом.
Нет требования прямой видимости
FHSS-радиопередача работает без постоянной оптической видимости между щупом и приемником, что упрощает применение на станках со сложной рабочей зоной.
Технические характеристики Renishaw RMP400 QE
| Характеристика | Значение |
|---|---|
| Основное применение | Контроль заготовок и наладка на многоцелевых станках, обрабатывающих и портальных центрах |
| Измерительная технология | Тензометрическая RENGAGE |
| Передача сигнала | FHSS-радиопередача |
| Радиочастотный диапазон | 2400–2483,5 МГц |
| Рабочий диапазон | До 15 м |
| Совместимые интерфейсы | RMI-QE или RMI-Q |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость, стилус 50 мм | 0,25 мкм (2σ) |
| Однонаправленная повторяемость, стилус 100 мм | 0,35 мкм (2σ) |
| Отклонение формы XY (2D), стилус 50 / 100 мм | ±0,25 мкм |
| Отклонение формы XYZ (3D), стилус 50 мм | ±1,00 мкм |
| Отклонение формы XYZ (3D), стилус 100 мм | ±1,75 мкм |
| Рекомендуемые стилусы | Высокомодульное углеродное волокно, 50–200 мм |
| Габарит корпуса | Ø40 × 50,5 мм |
| Масса без хвостовика, с батареями | 262 г |
| Усилие срабатывания XY, типичное минимальное | 0,07 Н |
| Усилие срабатывания +Z, типичное минимальное | 1,02 Н |
| Минимальная скорость измерения | 3 мм/мин |
| Перебег XY | ±11° |
| Перебег +Z | 6 мм |
| Питание | 2 × ½AA, 3,6 В, Li-SOCl₂ |
| Ресурс в режиме ожидания | До 37 месяцев* |
| Непрерывная работа | До 230 часов* |
* Ресурс батарей зависит от выбранного режима включения/выключения и условий эксплуатации. Повторяемость проверяется Renishaw при стандартной скорости 240 мм/мин; значение 0,25 мкм (2σ) не следует трактовать как абсолютную точность готовой детали.
RENGAGE + радиопередача: главное отличие RMP400 QE
RMP400 QE объединяет тензометрическую технологию RENGAGE с FHSS-радиоканалом. Такая комбинация позволяет использовать высокоточную многовекторную измерительную систему там, где оптическая передача может быть нестабильна из-за положения поворотных осей, крупной оснастки или самой детали.
Особенно это актуально для 5-осевой обработки и контроля сложных поверхностей. При этом фактическая точность измерения определяется не только щупом: необходимо учитывать геометрию станка, калибровку, температурный режим, конфигурацию стилуса и измерительную стратегию.
Артикул и комплектация RMP400 QE
В актуальном официальном каталоге Renishaw для QE-версии RMP400 представлено исполнение с включением и выключением по радиосигналу.
| Модель | Артикул Renishaw | Заводская конфигурация |
|---|---|---|
| RMP400 QE | A-6586-0001 | Radio on / radio off |
Комплект A-6586-0001 включает щуп RMP400 QE, батареи и набор инструмента. Стилус в комплект не входит и подбирается отдельно.
RMP400 QE или OMP400?
RMP400 QE — радио
Выбор для станков, где сложно гарантировать постоянную прямую видимость. Радиоканал FHSS работает на расстоянии до 15 м и особенно удобен при сложной кинематике и компоновке рабочей зоны.
OMP400 — оптика
Компактный высокоточный RENGAGE-щуп с оптической передачей до 5 м. При стабильной оптической видимости может быть рациональным решением для малых и средних ОЦ.
RMP400 QE или RMP600 QE?
RMP400 QE
Компактный Ø40-мм высокоточный радиощуп для малых и средних обрабатывающих центров и небольших многоцелевых станков. Масса с батареями без хвостовика — 262 г.
RMP600 QE
Более крупное высокоточное радиорешение для многоцелевых станков, обрабатывающих и портальных центров разных размеров. Выбор определяется компоновкой и классом станка, а не только требуемой повторяемостью.
Совместимость при модернизации
RMP400 QE совместим с RMI-QE и RMI-Q. С более ранним интерфейсом RMI QE-поколение RMP400 не работает. Поэтому при замене установленного щупа важно сначала определить поколение приемника на станке.
Для новой системы предпочтительно рассматривать RMI-QE. Renishaw указывает для QE-поколения улучшенную энергоэффективность и новые возможности радиосистемы; при этом совместимость с RMI-Q позволяет модернизировать часть существующих установок без обязательной замены интерфейса.
Что проверить перед заказом RMP400 QE
- марку и модель станка, систему ЧПУ;
- модель установленного радиоинтерфейса Renishaw;
- тип хвостовика и конус шпинделя;
- длину, материал и геометрию стилуса;
- требования к контролю сложных 3D-поверхностей;
- измерительные циклы и задачи автоматической коррекции процесса.
Частые вопросы о Renishaw RMP400 QE
Когда RMP400 QE имеет смысл вместо RMP40 QE?
RMP400 QE выбирают, когда требуются возможности высокоточной RENGAGE-системы: сложные 3D-измерения, многовекторные касания, низкие усилия срабатывания и повторяемость до 0,25 мкм (2σ). Для обычной привязки и типового контроля RMP40 QE часто является достаточным решением.
Подходит ли RMP400 QE для 5-осевого станка?
Да. Renishaw прямо позиционирует RMP400 QE как решение, хорошо подходящее для 5-осевых применений. RENGAGE дает высокие 3D-характеристики, а радиопередача устраняет необходимость постоянной оптической видимости.
Можно ли использовать RMP400 QE с RMI-Q?
Да. RMP400 QE совместим с RMI-Q и RMI-QE. С ранним интерфейсом RMI QE-версия несовместима.
Означает ли 0,25 мкм точность измерения детали ±0,25 мкм?
Нет. Это характеристика однонаправленной повторяемости срабатывания при заданных условиях. На результат измерения влияют также станок, температура, калибровка, стилус, скорость и измерительная стратегия.
Входит ли стилус в комплект A-6586-0001?
Нет. Официальный комплект включает щуп, батареи и набор инструмента, но стилус приобретается отдельно. Для RMP400 QE рекомендуются высокомодульные углепластиковые стилусы длиной 50–200 мм.
RMP400 QE или OMP400 — что лучше?
По измерительной концепции обе модели относятся к высокоточному семейству RENGAGE. Основное различие — передача сигнала: RMP400 QE использует радио до 15 м, OMP400 — оптику до 5 м. Выбор определяется компоновкой станка и возможностью обеспечить стабильную оптическую видимость.
Можно ли использовать длинный стилус?
Renishaw рекомендует высокомодульные углепластиковые стилусы длиной от 50 до 200 мм. Конкретную конфигурацию следует подбирать с учетом геометрии измеряемых элементов и требований к измерению.
