Способ передачи сигнала—**инфракрасная оптическая передача 360°**
Рабочий диапазон—**до 6 м**
Однонаправленная повторяемость—**0,25 мкм (2σ), стилус 50 мм**
Срок службы батареек в режиме ожидания—**до 800 дней**
Срок службы батареек при непрерывном использовании—**до 380 часов**
Артикулы Renishaw—**A-5180-2001, A-5180-0001, A-5180-0002**

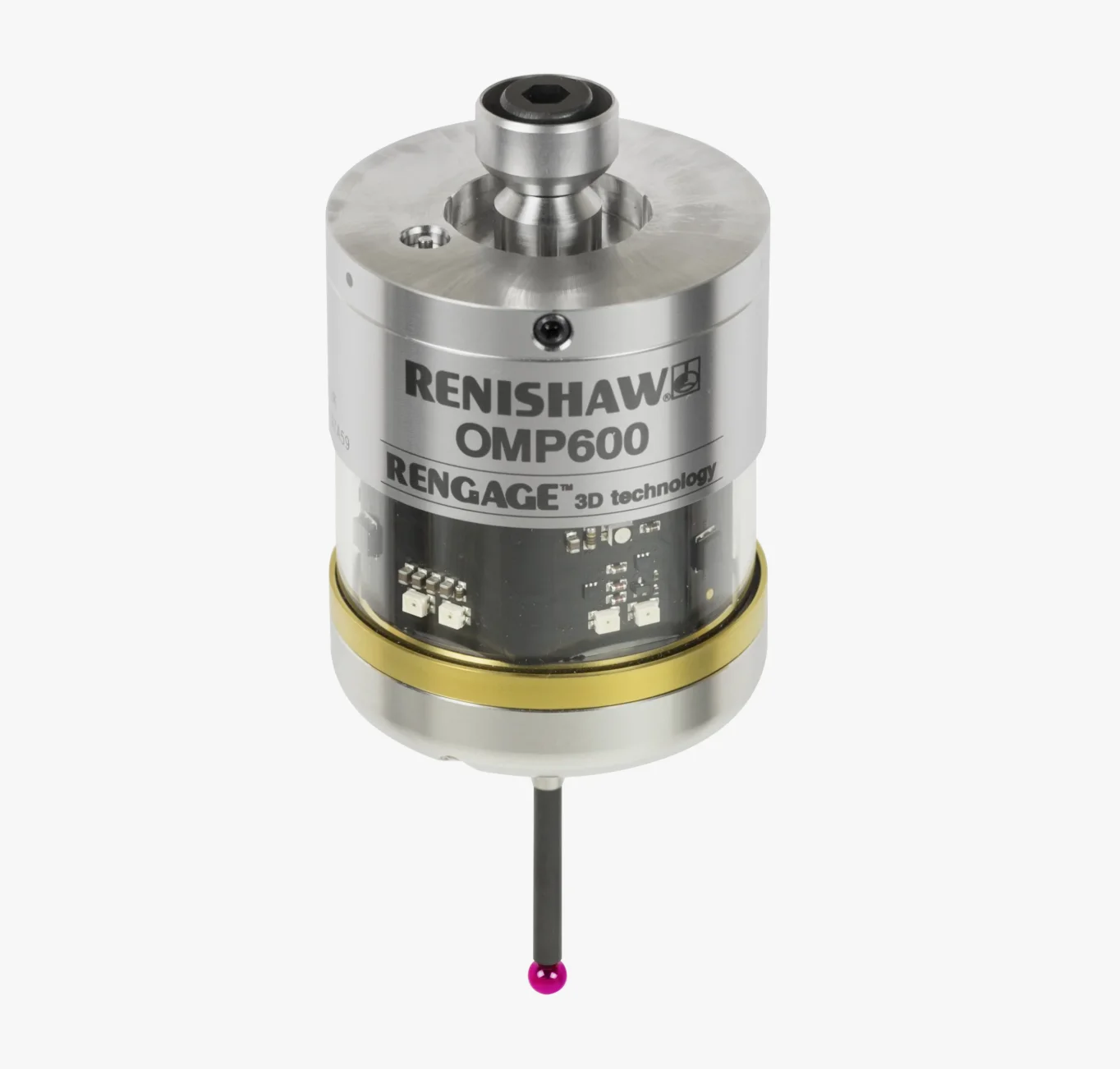

Renishaw OMP600 — высокоточный оптический щуп RENGAGE для станков с ЧПУ
Renishaw OMP600 — высокоточный контактный 3D-щуп с тензометрической технологией RENGAGE для автоматической привязки заготовок и контроля сложной геометрии непосредственно на станке. Модель рассчитана на обрабатывающие центры всех размеров и малые/средние многоцелевые станки.
OMP600 сочетает повторяемость до 0,25 мкм (2σ), низкие усилия срабатывания и 360-градусную инфракрасную передачу сигнала с рабочим диапазоном до 6 м. Это решение для задач, где стандартного кинематического щупа недостаточно по 3D-характеристикам и стабильности многовекторных измерений.
Где преимущества OMP600 особенно заметны
Сложные 3D-поверхности
RENGAGE обеспечивает высокие характеристики при касании поверхности с разных направлений — это важно при контроле пресс-форм, штампов, лопаток, наклонных и пространственных элементов.
5-осевая обработка
Высокая 3D-точность щупа позволяет строить более надежные измерительные стратегии для деталей сложной формы на многоосевых станках.
Длинные стилусы
Renishaw рекомендует высокомодульные углепластиковые стилусы длиной 50–200 мм. Это расширяет доступ к глубоким и труднодоступным элементам детали.
Малые усилия касания
Низкое усилие срабатывания снижает вероятность деформации чувствительных поверхностей и является преимуществом при высокоточных измерительных операциях.
Технические характеристики Renishaw OMP600
| Характеристика | Значение |
|---|---|
| Основное применение | Контроль заготовок и наладка на обрабатывающих центрах всех размеров и малых/средних многоцелевых станках |
| Измерительная технология | Тензометрическая RENGAGE |
| Передача сигнала | 360° инфракрасная оптическая |
| Рабочий диапазон | До 6 м |
| Модулированные интерфейсы | OMI-2, OMI-2T, OMI-2H, OMI-2C или OMM-2 / OMM-2C с OSI / OSI-D |
| Legacy-интерфейсы | OMI или OMM с MI 12 |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость, стилус 50 мм | 0,25 мкм (2σ) |
| Однонаправленная повторяемость, стилус 100 мм | 0,35 мкм (2σ) |
| Отклонение формы XY (2D), стилус 50/100 мм | ±0,25 мкм |
| Отклонение формы XYZ (3D), стилус 50 мм | ±1,00 мкм |
| Отклонение формы XYZ (3D), стилус 100 мм | ±1,75 мкм |
| Рекомендуемые стилусы | Высокомодульное углеродное волокно, 50–200 мм |
| Масса без хвостовика, с батареями | 1029 г |
| Усилие срабатывания XY, типичное минимальное | 0,15 Н |
| Усилие срабатывания +Z, типичное минимальное | 1,75 Н |
| Минимальная скорость измерения | 3 мм/мин |
| Питание | 2 × AA, 3,6 В, Li-SOCl₂ |
| Ресурс в режиме ожидания | До 800 дней* |
| Непрерывная работа | До 380 ч (модулированная) / до 410 ч (legacy)* |
| Степень защиты | IP68 |
| Ударостойкость стеклянного окна | IK01 |
| Рабочая температура | от +5 до +55 °C |
| Температура хранения | от −25 до +70 °C |
* Максимальный ресурс зависит от режима включения и выключения. Характеристики повторяемости Renishaw проверяет при скорости 240 мм/мин с 50-мм углепластиковым стилусом. Значение 0,25 мкм (2σ) — характеристика повторяемости срабатывания, а не гарантированная абсолютная точность детали.
RENGAGE: зачем высокоточному щупу тензометрическая технология
В OMP600 используется тензометрическая система RENGAGE. Ее ключевое практическое преимущество — высокая стабильность при многовекторных измерениях и существенно меньшая зависимость результата от направления касания, чем у обычной кинематической схемы.
Поэтому OMP600 имеет смысл не просто как «более точный щуп», а как измерительный инструмент для технологических задач, где контролируются сложные пространственные поверхности, используются длинные стилусы или требуется высокая повторяемость непосредственно на станке.
Актуальные исполнения OMP600
Для новой системы предпочтительно модулированное исполнение. Legacy-варианты сохраняют практическое значение для модернизации станков с установленными интерфейсами старого поколения.
| Артикул Renishaw | Передача | Заводская конфигурация |
|---|---|---|
| A-5180-2001 | Модулированная | Оптическое включение / оптическое выключение |
| A-5180-0001 | Традиционная (legacy) | Оптическое включение / оптическое выключение |
| A-5180-0002 | Традиционная (legacy) | Оптическое включение / выключение по таймеру |
В актуальном официальном магазине Renishaw подтверждены эти три товарных исполнения. Комплект A-5180-2001 включает OMP600, батареи и инструмент; стилус в комплект не входит. Через Trigger Logic режимы включения/выключения могут перенастраиваться.
OMP600 или OMP400 — что выбрать?
OMP600
Предназначен для обрабатывающих центров всех размеров. Оптический диапазон до 6 м, более крупный корпус и две батареи AA делают его универсальным высокоточным решением для средних и крупных станков.
OMP400
Ультракомпактная модель Ø40 мм для малых и средних ОЦ. Она использует ту же RENGAGE-концепцию и обеспечивает аналогичную однонаправленную повторяемость, но имеет меньший рабочий диапазон оптической связи — до 5 м.
OMP600 или стандартный OMP60?
OMP600 — высокоточные задачи
RENGAGE, повторяемость 0,25 мкм (2σ), высокая 3D-характеристика и низкие усилия срабатывания. Выбор для сложной геометрии и повышенных требований к измерениям.
OMP60 — стандартные задачи
Кинематический щуп стандартного класса точности для автоматической привязки и типового контроля деталей. Если технологическая задача не требует возможностей RENGAGE, OMP60 часто является более рациональным решением.
Что проверить перед заказом OMP600
- модель станка и систему ЧПУ;
- модель установленного оптического интерфейса;
- возможность устойчивой прямой оптической видимости;
- тип хвостовика и конус шпинделя;
- длину и конфигурацию высокомодульного углепластикового стилуса;
- измерительную задачу и требуемые циклы;
- необходимость измерения сложных 3D-поверхностей и многовекторных касаний.
Частые вопросы о Renishaw OMP600
Когда OMP600 оправдан вместо обычного OMP60?
Когда важны высокоточные многовекторные измерения, сложная 3D-геометрия, длинные стилусы или низкие усилия касания. Для обычной привязки заготовок и типового контроля преимущества RENGAGE могут быть избыточны.
OMP600 и OMP400 одинаковы по точности?
По ключевой однонаправленной повторяемости они сопоставимы: 0,25 мкм (2σ) с 50-мм стилусом. Основная разница — габариты и область применения: OMP400 ультракомпактен и рассчитан на малые/средние ОЦ, OMP600 подходит для обрабатывающих центров всех размеров и имеет оптический диапазон до 6 м.
Можно ли применять OMP600 на 5-осевом станке?
Да. RENGAGE особенно полезна при измерении сложных пространственных поверхностей с разными направлениями касания. Реальная эффективность зависит от измерительных циклов, кинематики и калибровки конкретного станка.
Почему повторяемость 0,25 мкм не означает точность детали ±0,25 мкм?
Потому что это характеристика повторяемости срабатывания щупа в заданных условиях. Итоговый результат измерения дополнительно зависит от геометрической точности станка, температурных условий, калибровки, стилуса, измерительной стратегии и других факторов.
Можно ли поставить OMP600 на станок со старым оптическим интерфейсом Renishaw?
OMP600 поддерживает модулированную и legacy-передачу. Для старых OMI или OMM с MI 12 существуют legacy-исполнения; для современных OMI-2 и OMM-2 систем следует выбирать модулированную конфигурацию.
Входит ли стилус в комплект A-5180-2001?
Нет. Официальный комплект Renishaw включает щуп, батареи и набор инструмента, но стилус приобретается отдельно. Для OMP600 рекомендуются высокомодульные углепластиковые стилусы длиной 50–200 мм.
Когда вместо OMP600 лучше выбрать RMP600 QE?
Если компоновка станка, крупная деталь или оснастка могут перекрывать оптический канал, радиочастотный RMP600 QE может быть удобнее. OMP600 рационален там, где можно обеспечить надежную оптическую связь и требуется высокоточная технология RENGAGE.
