Способ передачи сигнала—**инфракрасная оптическая передача 360°**
Рабочий диапазон—**до 5 м**
Однонаправленная повторяемость—**0,25 мкм (2σ), стилус 50 мм**
Срок службы батареек в режиме ожидания—**до 1 года**
Срок службы батареек при непрерывном использовании—**до 105 часов**
Артикулы Renishaw—**A-5069-2001, A-5069-2002, A-5069-0001, A-5069-0002**

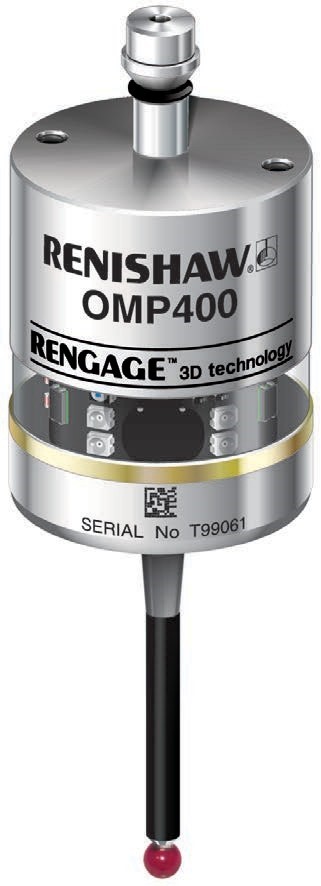

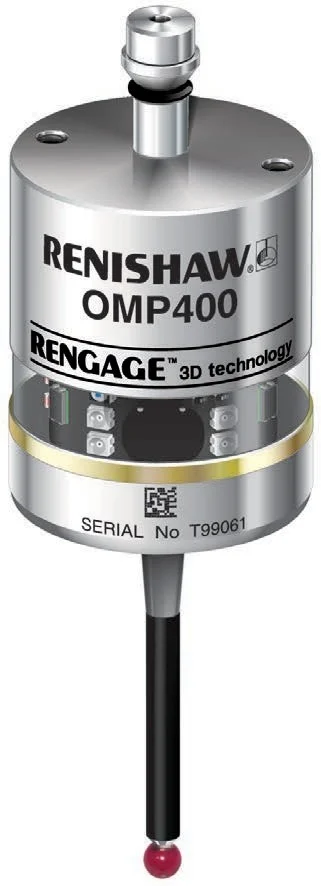

Renishaw OMP400 — высокоточный оптический щуп с технологией RENGAGE
Renishaw OMP400 — сверхкомпактный высокоточный 3D-щуп для автоматической привязки заготовок и контроля деталей на малых и средних обрабатывающих центрах, включая задачи изготовления пресс-форм и штампов. В основе измерительной системы используется запатентованная тензометрическая технология RENGAGE.
В отличие от стандартных кинематических щупов, OMP400 рассчитан на задачи, где особенно важны стабильная субмикронная повторяемость и качество измерения сложных трехмерных поверхностей. Однонаправленная повторяемость достигает 0,25 мкм (2σ) со стилусом 50 мм.
Когда имеет смысл применять OMP400
Сложные 3D-поверхности
RENGAGE снижает влияние изменения направления касания, поэтому OMP400 особенно полезен при контроле контуров, пресс-форм, штампов и пространственных поверхностей.
5-осевая обработка
Высокая 3D-характеристика щупа позволяет использовать измерительные циклы при обработке сложной геометрии и контролировать деталь непосредственно на станке.
Высокоточная привязка
Автоматическое определение положения заготовки и рабочих смещений снижает зависимость результата от ручной выверки оператором.
Контроль процесса
Щуп можно использовать для межоперационного контроля, проверки детали на станке и мониторинга характеристик оборудования в составе соответствующих измерительных циклов.
Технические характеристики Renishaw OMP400
| Характеристика | Значение |
|---|---|
| Основное применение | Контроль заготовки и наладка на малых и средних обрабатывающих центрах; производство пресс-форм и штампов |
| Измерительная технология | Тензометрическая RENGAGE |
| Передача сигнала | Инфракрасная оптическая передача 360°, модулированная или традиционная |
| Рабочий диапазон | До 5 м |
| Совместимые интерфейсы, модулированный режим | OMI-2, OMI-2T, OMI-2H, OMI-2C, OMM-2 / OMM-2C с OSI или OSI-D |
| Совместимые интерфейсы, традиционный режим | OMI или OMM с MI 12 |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость, стилус 50 мм | 0,25 мкм (2σ) |
| Однонаправленная повторяемость, стилус 100 мм | 0,35 мкм (2σ) |
| Отклонение формы XY (2D), стилус 50 / 100 мм | ±0,25 мкм |
| Отклонение формы XYZ (3D), стилус 50 мм | ±1,00 мкм |
| Отклонение формы XYZ (3D), стилус 100 мм | ±1,75 мкм |
| Рекомендуемые стилусы | Из высокомодульного углеродного волокна, длиной 50–200 мм |
| Диаметр корпуса | 40 мм |
| Длина корпуса | 50 мм |
| Масса без хвостовика, с батареями | 262 г |
| Усилие срабатывания XY, типичное минимальное | 0,06 Н |
| Усилие срабатывания +Z, типичное минимальное | 2,55 Н |
| Минимальная скорость измерения | 3 мм/мин |
| Питание | 2 × ½AA, 3,6 В, Li-SOCl₂ |
| Ресурс в режиме ожидания | До 1 года* |
| Непрерывная работа | До 105 ч в модулированном режиме / до 110 ч в традиционном* |
| Степень защиты | IPX8 |
| Рабочая температура | от +5 до +55 °C |
| Температура хранения | от −25 до +70 °C |
* Ресурс зависит от режима включения/выключения. Характеристики повторяемости Renishaw проверяет при стандартной скорости 240 мм/мин. Значение 0,25 мкм (2σ) является показателем повторяемости срабатывания щупа, а не гарантированной абсолютной точностью готовой детали.
Почему RENGAGE важна при измерении сложных поверхностей
OMP400 использует тензометрическую измерительную систему RENGAGE вместо стандартной кинематической схемы срабатывания. Ее практическое преимущество проявляется прежде всего при многовекторных измерениях, когда щуп касается поверхности с разных направлений.
Для технолога это особенно важно при измерении пресс-форм, штампов, наклонных поверхностей и деталей со сложной 3D-геометрией. При этом итоговая точность обработки по-прежнему зависит от состояния и геометрической точности станка, калибровки системы, температурного режима, стилуса и измерительной стратегии.
Исполнения и артикулы Renishaw OMP400
OMP400 выпускается в модулированных и традиционных оптических исполнениях. Для новой измерительной системы обычно рациональнее выбирать модулированную передачу; legacy-исполнения сохраняют значение при модернизации установленного оборудования.
| Артикул Renishaw | Передача | Заводская конфигурация |
|---|---|---|
| A-5069-2001 | Модулированная | Оптическое включение / оптическое выключение |
| A-5069-2002 | Модулированная | Оптическое включение / выключение по таймеру |
| A-5069-0001 | Традиционная (legacy) | Оптическое включение / оптическое выключение |
| A-5069-0002 | Традиционная (legacy) | Оптическое включение / выключение по таймеру |
Комплекты щупа включают OMP400, батареи и инструмент. Стилус приобретается отдельно. Режим включения/выключения может быть перенастроен пользователем через Trigger Logic.
OMP400 или OMP40-2 — что выбрать?
OMP400
Выбор для высокоточных и многовекторных измерений, сложных 3D-поверхностей, пресс-форм, штампов и задач, где важны характеристики RENGAGE. Повторяемость — до 0,25 мкм (2σ).
OMP40-2
Стандартный компактный оптический щуп для типовых операций привязки и контроля на малых и средних ОЦ. Для большинства обычных измерительных циклов технологически и экономически может быть достаточен.
Более высокая характеристика повторяемости OMP400 сама по себе не делает станок «точнее». Выбор высокоточного щупа оправдан, когда измерительная задача, состояние станка и технологический процесс способны использовать его преимущества.
OMP400 или OMP600?
OMP400 — Ø40 мм
Сверхкомпактное исполнение для малых и средних обрабатывающих центров и небольших многоцелевых машин. Рабочий диапазон оптической связи — до 5 м.
OMP600 — Ø63 мм
Высокоточный RENGAGE-щуп для обрабатывающих центров всех размеров и малых/средних многоцелевых станков. Выбор зависит прежде всего от габарита станка, рабочей зоны и конфигурации измерительной системы.
Что проверить перед заказом OMP400
- модель станка и систему ЧПУ;
- тип уже установленного оптического приемника Renishaw;
- необходимость модулированной или legacy-передачи при модернизации;
- тип хвостовика и конус шпинделя;
- длину, материал и геометрию стилуса;
- характер измеряемых поверхностей и требуемые измерительные циклы;
- возможность стабильной оптической видимости между щупом и приемником.
Частые вопросы о Renishaw OMP400
Когда OMP400 имеет смысл вместо стандартного OMP40-2?
OMP400 целесообразен, когда требуется более высокая повторяемость, измерение сложных 3D-контуров или многовекторные касания — например, при производстве пресс-форм, штампов и высокоточных деталей. Для обычной привязки заготовок и типовых 2D-измерений OMP40-2 часто является достаточным решением.
Означает ли повторяемость 0,25 мкм, что OMP400 измеряет деталь с точностью ±0,25 мкм?
Нет. 0,25 мкм (2σ) — характеристика однонаправленной повторяемости срабатывания при заданных условиях испытания. Итоговая неопределенность измерения на станке зависит также от геометрии станка, калибровки, температуры, стилуса, направления касания и измерительного цикла.
Подходит ли OMP400 для 5-осевых станков?
Да. Renishaw отдельно отмечает высокие 3D-характеристики OMP400 как преимущество для 5-осевых применений. Особенно полезна RENGAGE-технология при измерении поверхностей с изменяющимся направлением касания.
Можно ли использовать OMP400 с существующим оптическим приемником Renishaw?
Во многих случаях да. OMP400 поддерживает как модулированную, так и традиционную оптическую передачу. Для точного выбора исполнения нужно определить модель установленного приемника: современные OMI-2/OMM-2-системы используют модулированную передачу, а старые OMI или OMM/MI 12 — legacy.
Почему для OMP400 рекомендуются углепластиковые стилусы?
Для высокоточного щупа жесткость стилуса критична. Renishaw рекомендует высокомодульные углепластиковые стилусы длиной 50–200 мм, чтобы ограничить изгиб стилуса и сохранить измерительные характеристики системы.
Нужна ли прямая видимость между OMP400 и приемником?
Да. OMP400 передает данные оптически, поэтому диоды щупа и приемника должны находиться в пределах диаграммы направленности и видеть друг друга. Для станков, где оптический канал регулярно перекрывается, стоит рассматривать радиочастотный RMP400 QE.
Можно ли использовать OMP400 для контроля детали прямо во время технологического процесса?
Да. При наличии подходящих измерительных циклов щуп может выполнять межоперационный контроль, проверку положения и размеров элементов детали и участвовать в корректировке процесса. Конкретные возможности зависят от ЧПУ и установленного программного обеспечения.
Подберем Renishaw OMP400 под вашу измерительную задачу
Проверим совместимость с приемником и станком, подберем исполнение OMP400, хвостовик, высокомодульный стилус и измерительные циклы.
Получить предложение| Настройка оптической системы | Передача модулированного сигнала | Передача традиционного сигнала | |
| Основное назначение | Измерение размеров деталей и настройка на технологические операции на мало/среднегабаритных обрабатывающих центрах и малогабаритных многоцелевых станках | ||
| Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного) | ||
| Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2C, OSI / OMM-2 и OMI-2H | OMI или OMM / MI 12 | |
| Рабочий диапазон | До 5 м | ||
| Рекомендуемые щупы | Из углеродного волокна с высоким значением коэффициента Юнга, длиной от 50 до 200 мм | ||
| Вес без хвостовика ( с батарейками) | 256 г | ||
| Режимы включения/выключения | Оптическое включение | Оптическое выключение | |
| Оптическое включение | Выключение по таймеру | ||
|
Срок службы батареек (2 литий- тионилхлоридные батарейки AA 3,6 В) |
Продолжительность работы в режиме ожидания | Не более одного года, в зависимости от режима включения/выключения | |
| При непрерывном использовании | Не более 105 часов, в зависимости от режима включения/выключения | Не более 110 часов, в зависи мости от режима включения/выключения | |
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость |
0,25 мкм (2s) – для щупов длиной 50 мм 0,25 мкм (2s) – для щупов длиной 100 мм |
||
| Лепестковый эффект 2D по X, Y |
±0,25 мкм – для щупов длиной 50 мм ±0,25 мкм – для щупов длиной 100 мм |
||
| Лепестковый эффект 3D по X, Y, Z |
±1,00 мкм – для щупов длиной 50 мм ±1,75 мкм – для щупов длиной 100 мм |
||
|
Усилие срабатывания щупа Плоскость XY (типичное минимальное значение) В направлении +Z (типичное минимальное значение) |
0,06 Н, 6 гс 2,55 Н, 260 гс |
||
|
Усилие щупа при перебеге Плоскость XY (типичное минимальное значение) В направлении +Z (типичное минимальное значение) |
1,04 Н, 106 гс 5,50 Н, 561 гс |
||
| Минимальная скорость измерения | 3 мм/мин с автосбросом | ||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
