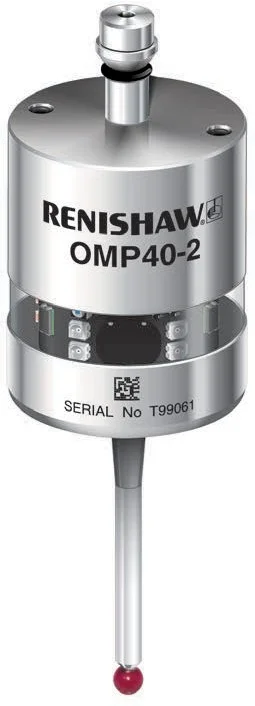

Renishaw OMP40-2 — оптический измерительный щуп для станков с ЧПУ
Renishaw OMP40-2 — сверхкомпактный контактный 3D-щуп с оптической передачей сигнала для автоматической настройки заготовки, определения ее положения и выполнения измерений непосредственно на металлообрабатывающем станке с ЧПУ.
OMP40-2 разработан прежде всего для малых и средних обрабатывающих центров и компактных многоцелевых станков. Диаметр корпуса составляет всего 40 мм, а оптическая система обеспечивает передачу сигнала в диапазоне 360° на расстоянии до 5 м.
Для чего используется Renishaw OMP40-2

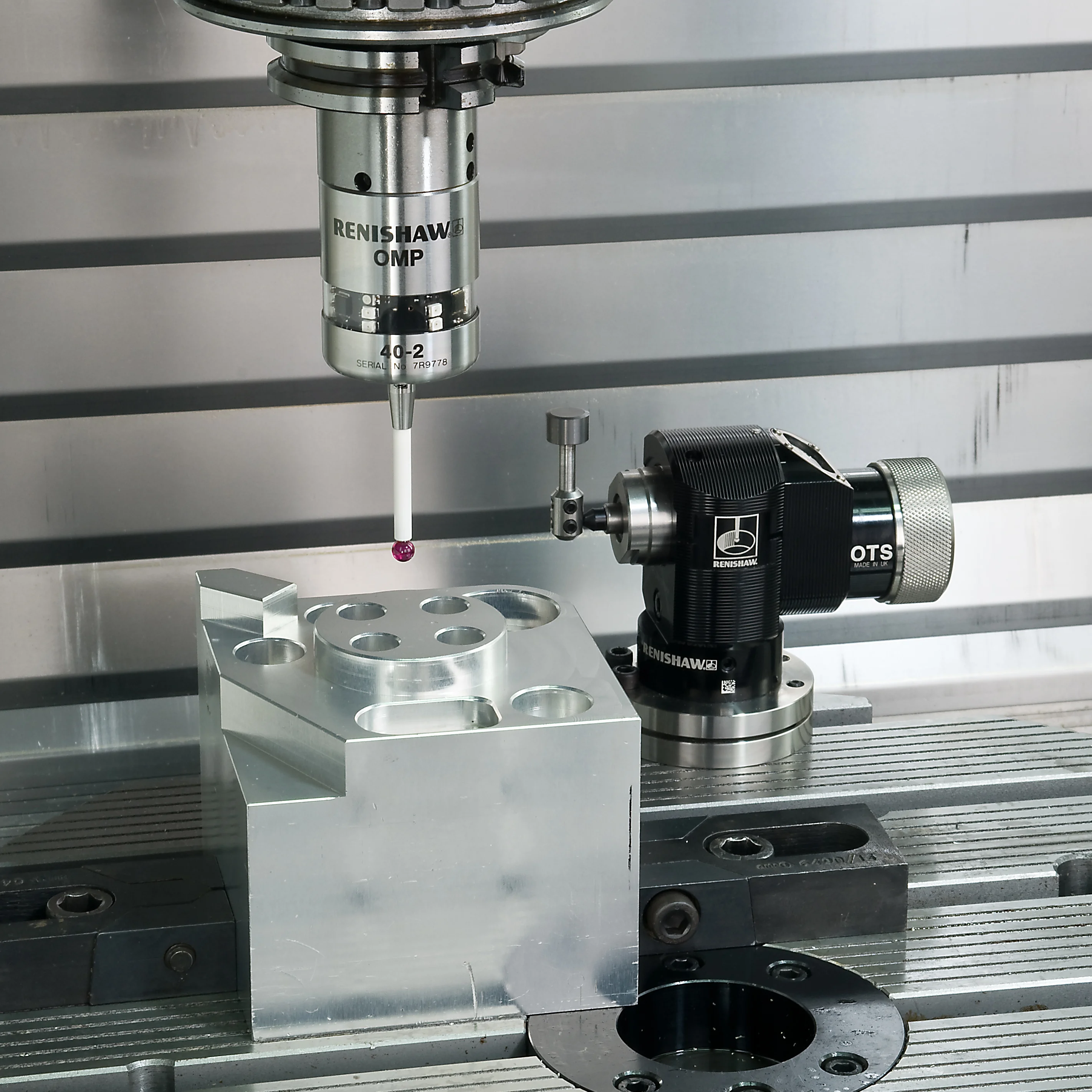

Измерительный щуп устанавливается в шпиндель станка и автоматизирует операции настройки и контроля, которые при традиционной наладке требуют ручного измерения и базирования детали оператором.
OMP40-2 может использоваться для:
- автоматической привязки заготовки;
- определения положения детали на столе станка;
- поиска базовых поверхностей;
- установки и корректировки рабочих систем координат;
- определения центра отверстий и цилиндрических элементов;
- измерения пазов и выступов;
- проверки положения детали после закрепления;
- выполнения контрольных измерений непосредственно на станке.
Использование измерительных циклов помогает сократить время наладки и уменьшить влияние человеческого фактора при базировании заготовок, особенно при частой смене деталей и работе с небольшими сериями.
Как работает OMP40-2
OMP40-2 относится к контактным триггерным измерительным щупам. При касании измерительного наконечника — стилуса — поверхности детали механизм щупа срабатывает, после чего система фиксирует координаты станка в момент касания.
Полученные данные используются измерительным циклом для определения фактического положения заготовки, установки рабочего нуля, корректировки системы координат или выполнения предусмотренной программой контрольной операции.
Передача сигнала между OMP40-2 и приемным устройством осуществляется посредством инфракрасной оптической связи.

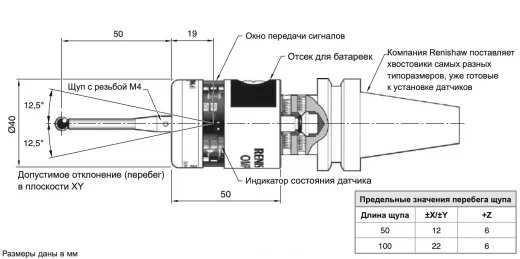

Технические характеристики Renishaw OMP40-2
| Характеристика | Значение |
|---|---|
| Тип устройства | Контактный 3D-щуп для станков с ЧПУ |
| Назначение | Настройка заготовки и измерение деталей |
| Рекомендуемое применение | Малые и средние обрабатывающие центры, компактные многоцелевые станки |
| Передача сигнала | Инфракрасная оптическая, 360° |
| Режим передачи | Модулированный или традиционный |
| Рабочий диапазон | До 5 м |
| Направления измерения | ±X, ±Y, +Z |
| Односторонняя повторяемость | 1,00 мкм (2σ) |
| Диаметр корпуса | 40 мм |
| Длина корпуса | 50 мм |
| Масса без хвостовика, включая батареи | 250 г |
| Резьба стилуса | M4 |
| Рекомендуемая длина стилуса | 50–150 мм, керамический стилус |
| Перебег в плоскости XY | ±12,5° |
| Перебег по оси +Z | 6 мм |
| Усилие срабатывания XY, низкое | 0,50 Н |
| Усилие срабатывания XY, высокое | 0,90 Н |
| Усилие срабатывания +Z | 5,85 Н |
| Питание | 2 × ½AA, 3,6 В, Li-SOCl₂ |
| Срок работы в режиме ожидания | До 1500 дней* |
| Непрерывная работа | До 1350 часов* |
| Класс защиты | IPX8 |
| Рабочая температура | от +5 до +55 °C |
| Температура хранения | от −25 до +70 °C |
* Срок службы батарей зависит от выбранного режима включения/выключения и условий эксплуатации. Показатель повторяемости 1,00 мкм (2σ) определяется производителем при стандартных условиях испытаний.
Оптическая передача сигнала OMP40-2
Renishaw OMP40-2 использует 360-градусную инфракрасную оптическую передачу. Максимальный рабочий диапазон системы составляет до 5 метров.
Для стабильной работы передающие и принимающие элементы должны находиться в пределах взаимной оптической видимости. При проектировании системы необходимо учитывать компоновку рабочей зоны, положение приемника, размеры заготовок и технологической оснастки.
Поэтому OMP40-2 особенно хорошо подходит для небольших и средних обрабатывающих центров, где можно надежно организовать оптический канал между шпиндельным щупом и приемным устройством.
Совместимые приемники и интерфейсы Renishaw
Для современной модулированной оптической передачи OMP40-2 может использоваться с совместимыми приемными и интерфейсными системами Renishaw.
Модулированная передача
- OMI-2;
- OMI-2T;
- OMI-2H;
- OMI-2C;
- OMM-2 / OMM-2C;
- OSI / OSI-D.
Традиционная передача
- OMI;
- OMM совместно с MI 12.
При модернизации существующего станка необходимо предварительно проверить установленное оборудование и режим передачи.
Преимущества Renishaw OMP40-2
Компактный корпус Ø40 мм
Подходит для небольших обрабатывающих центров и станков с ограниченным рабочим пространством.
Повторяемость 1 мкм
Односторонняя повторяемость 1,00 мкм (2σ) позволяет использовать щуп для точной автоматической настройки заготовки.
Автоматизация базирования
Измерительные циклы сокращают количество ручных операций при установке и привязке детали.
Защита IPX8
Конструкция рассчитана на эксплуатацию в рабочей зоне металлообрабатывающего оборудования в присутствии СОЖ.
Renishaw OMP40 и OMP40-2 — в чем разница?
В поиске по-прежнему широко используются обозначения Renishaw OMP40, OMP 40 и щуп OMP40. Для актуальной модели корректное полное обозначение — Renishaw OMP40-2.
Поэтому на этой странице название OMP40 используется как распространенный вариант поискового запроса, а в техническом описании и характеристиках применяется официальное обозначение OMP40-2.
OMP40-2 или RMP40 — какой щуп выбрать?
OMP40-2 и RMP40 применяются для автоматической настройки и измерения деталей, однако принципиально отличаются способом передачи сигнала.
| Параметр | Renishaw OMP40-2 | Renishaw RMP40 |
|---|---|---|
| Передача сигнала | Оптическая инфракрасная | Радиочастотная |
| Прямая видимость | Требуется | Не требуется |
| Типичное применение | Малые и средние обрабатывающие центры | Обрабатывающие центры и многоцелевые станки различных размеров |
| Когда выбирать | Если можно обеспечить стабильную оптическую связь | Если детали или элементы станка могут перекрывать оптический канал |
Окончательный выбор измерительной системы следует выполнять с учетом конструкции конкретного станка, рабочей зоны, установленного интерфейса и требуемых измерительных операций.
Артикулы Renishaw OMP40-2 и варианты исполнения
У Renishaw OMP40-2 нет одного универсального каталожного номера для всех исполнений. Заводской артикул производителя зависит от поколения оптической передачи и заводской настройки способа выключения. Поэтому при заказе важно указывать не только модель OMP40-2, но и точный артикул производителя Renishaw.
Основное современное исполнение
OMP40-2 с модулированной оптической передачей, заводская настройка Оптическое включение / оптическое выключение. По каталогу Renishaw в комплект входят сам щуп, батареи, инструментальный комплект и сопроводительная документация.
Почему артикул нужно уточнять
Обозначение OMP40-2 — это модель, а A-4071-2001, A-4071-2002, A-4071-0001 и A-4071-0002 — разные заводские исполнения этой модели.
Для замены щупа на существующем станке рекомендуется сверять артикул производителя установленного оборудования и тип оптической передачи.
| Артикул производителя | Передача | Заводская настройка | Назначение / комментарий |
|---|---|---|---|
| A-4071-2001 | Modulated, PROBE 1 | Оптическое включение / оптическое выключение | Основное современное исполнение OMP40-2. Щуп, батареи, инструменты и сопроводительная документация. |
| A-4071-2002 | Modulated, PROBE 1 | Оптическое включение / выключение по таймеру, 134 с | Современное modulated-исполнение с автоматическим выключением по таймеру. |
| A-4071-0001 | Традиционная оптическая передача | Оптическое включение / оптическое выключение | Исполнение с традиционной оптической передачей. Актуально прежде всего при замене щупа в существующей системе с традиционной передачей. |
| A-4071-0002 | Традиционная оптическая передача | Оптическое включение / выключение по таймеру | Исполнение с традиционной оптической передачей с выключением по таймеру. |
| A-4071-3001 | Modulated, PROBE 1 | Оптическое включение / оптическое выключение | OMP40-2LS — отдельное исполнение Long Signal; не следует путать со стандартным OMP40-2. |
Варианты отличаются не точностью механизма щупа, а типом оптической передачи и заводской настройкой включения/выключения. Настройки Trigger Logic могут изменяться пользователем, однако при закупке и идентификации оборудования следует ориентироваться на заводской артикул производителя
Комплект поставки и каталожные номера компонентов OMP40-2
Для закупки, обслуживания и последующей замены компонентов удобно использовать оригинальные каталожные номера Renishaw. Ниже приведены основные позиции, относящиеся к OMP40-2.
Что входит в комплект A-4071-2001
- измерительный щуп Renishaw OMP40-2;
- 2 батареи ½AA Li-SOCl₂;
- инструментальный комплект для установки и обслуживания;
- сопроводительная документация производителя.
Стилус в комплект щупа не входит и подбирается отдельно под измерительную задачу.
Что подбирается отдельно
- стилус M4 требуемой длины и геометрии;
- хвостовик под конус шпинделя;
- оптический приемник / интерфейс;
- измерительные циклы для системы ЧПУ;
- дополнительные запасные части и расходники.
| Компонент | артикул Renishaw | Описание |
|---|---|---|
| Батареи | P-BT03-0007 | Комплект из двух батарей ½AA, lithium-thionyl chloride, 3,6 В. |
| Инструментальный комплект | A-4071-0060 | Инструменты для установки и обслуживания OMP40-2: инструмент для стилуса Ø1,98 мм, шестигранный ключ 2,00 мм и установочные винты хвостовика. |
| Кассета батарей | A-4071-1166 | Оригинальная кассета батарей OMP40-2; также применяется на RMP40 и OMP400. |
| Стандартный керамический стилус | A-5000-3709 | PS3-1C, длина 50 мм, шарик Ø6 мм, керамический стержень. Приведен как типовой совместимый вариант. |
| Инструмент для стилуса | M-5000-3707 | Инструмент для затяжки и снятия стилуса. |
| Уплотнение кассеты батарей | A-4038-0301 | Уплотнение, применяемое в узле кассеты батарей OMP40-2. |
| Адаптер хвостовика | A-4071-0031 | Адаптер для установки OMP40-2 на хвостовики, рассчитанные на OMP60 / RMP60 / MP700. |
Артикулы относятся к оригинальным компонентам Renishaw. Конкретный стилус, хвостовик и интерфейс следует подбирать по станку, шпинделю, конфигурации измерительной системы и требуемой задаче.
Что требуется для установки OMP40-2 на станок
Для создания полноценной измерительной системы одного щупа недостаточно. Состав комплекта зависит от конкретной модели станка.
- измерительный щуп OMP40-2;
- хвостовик под шпиндель станка;
- измерительный стилус;
- совместимое оптическое приемное устройство;
- интерфейсный блок;
- кабели подключения;
- измерительные циклы;
- настройка системы ЧПУ.
Если на станке уже установлены компоненты Renishaw, часть существующей системы может быть использована совместно. Совместимость необходимо проверять перед заказом.
Как подобрать Renishaw OMP40-2 под ваш станок
Для точного подбора измерительной системы специалистам ИНКОР желательно предоставить:
- производителя и точную модель станка;
- модель системы ЧПУ — Fanuc, Siemens, Heidenhain, Mitsubishi и др.;
- тип шпиндельного конуса;
- год выпуска станка;
- информацию об уже установленном оборудовании Renishaw;
- задачи, которые необходимо выполнять с помощью измерительного щупа.
По этим данным можно определить совместимость OMP40-2 и подобрать хвостовик, стилус, приемное устройство, интерфейс и необходимую комплектацию системы.
Частые вопросы о Renishaw OMP40-2
Что такое Renishaw OMP40-2?
Renishaw OMP40-2 — компактный контактный 3D-щуп с оптической передачей сигнала, предназначенный для автоматической настройки заготовки и измерения деталей непосредственно на станке с ЧПУ.
Для чего используется щуп Renishaw OMP40-2?
OMP40-2 используется для автоматической привязки заготовки, поиска базовых поверхностей, установки рабочих координат, определения центра отверстий и других элементов, а также выполнения контрольных измерений непосредственно на станке.
Для каких станков предназначен OMP40-2?
Производитель рекомендует OMP40-2 прежде всего для малых и средних обрабатывающих центров и компактных многоцелевых станков. Совместимость необходимо проверять для конкретной модели оборудования.
Какой рабочий диапазон у Renishaw OMP40-2?
Максимальный рабочий диапазон оптической системы составляет до 5 метров. Для надежной передачи сигнала щуп и приемник должны находиться в пределах взаимной оптической видимости.
Какая повторяемость у OMP40-2?
Односторонняя повторяемость Renishaw OMP40-2 составляет 1,00 мкм (2σ) при стандартных условиях испытаний производителя.
Какие приемники совместимы с OMP40-2?
Для модулированной оптической передачи могут использоваться OMI-2, OMI-2T, OMI-2H, OMI-2C, а также OMM-2 или OMM-2C с соответствующими интерфейсами OSI/OSI-D. Конкретную совместимость необходимо проверять перед заказом.
Чем OMP40-2 отличается от RMP40?
Основное отличие заключается в канале связи. OMP40-2 использует инфракрасную оптическую передачу сигнала, а RMP40 — радиочастотную. Для OMP40-2 необходимо обеспечить оптическую видимость между щупом и приемником.
Можно ли установить OMP40-2 на существующий станок с ЧПУ?
Во многих случаях да. Перед установкой необходимо проверить тип шпинделя, систему ЧПУ, установленное приемное оборудование, интерфейс и возможность использования соответствующих измерительных циклов.
Какой артикул у Renishaw OMP40-2?
У OMP40-2 несколько оригинальных артикул Renishaw. Для современного модулированного исполнения с заводской настройкой Оптическое включение / оптическое выключение используется A-4071-2001; для Оптическое включение / выключение по таймеру — A-4071-2002. Традиционная передача-исполнения имеют номера A-4071-0001 и A-4071-0002.
Что входит в комплект Renishaw A-4071-2001?
По каталогу Renishaw комплект A-4071-2001 включает щуп OMP40-2, батареи, инструментальный комплект и сопроводительная документация. Стилус в комплект не входит и подбирается отдельно.
Как подобрать и заказать Renishaw OMP40-2?
Передайте специалистам ИНКОР модель станка, систему ЧПУ, тип шпиндельного конуса и задачи измерения. Это позволит проверить совместимость и подобрать щуп, хвостовик, стилус, приемное устройство и другие необходимые компоненты.
Подберем Renishaw OMP40-2 под ваш станок
Сообщите модель станка и систему ЧПУ. Специалисты ИНКОР помогут проверить совместимость и подобрать измерительный щуп, приемное устройство, интерфейс и необходимую комплектацию.
Подобрать OMP40-2| Технические характеристики: | ||||
| Настройка оптической системы | Передача модулированного сигнала | Передача традиционного сигнала | ||
| Основное назначение | Измерение размеров деталей и настройка на технологические операции на мало/среднегабаритных обрабатывающих центрах и малогабаритных многоцелевых станках | |||
| Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного) | |||
| Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI / OMM-2 | OMI или OMM / MI 12 | ||
| Рабочий диапазон | До 5 м | |||
| Рекомендуемые щупы | Керамические, длиной от 50 до 150 мм | |||
| Вес без хвостовика (с батарейками) | 250 г | |||
| Режимы включения/выключения | Оптическое включение | Оптическое выключение | ||
| Оптическое включение | Выключение по таймеру | |||
|
Срок службы батареек (2 литий-тионилхлоридные батарейки
|
Продолжительность работы в режиме ожидания | До 1500 дней, в зависимости от режима включения/выключения | ||
| При непрерывном использовании | До 1350 часов, в зависимости от режима включения/выключения | До 1350 часов, в зависимости от режима включения/выключения | ||
| Направление измерений | ±X, ±Y, +Z | |||
| Односторонняя повторяемость | 1,00 мкм 2s | |||
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,50 Н, 51 гс 0,90 Н, 92 гс 5,85 Н, 597 гс |
|||
| Класс защиты | IPX8 (EN/IEC 60529) | |||
| Рабочая температура | От +5 °C до +55 °C | |||
Проверка эксплуатационных характеристик выполнялась при стандартной скорости 480 мм/мин со щупом длиной 50 мм. В зависимости от требований конкретной задачи может выбираться значительно более высокая скорость.
Усилие срабатывания – это усилие, оказываемое щупом на измеряемый объект в момент срабатывания датчика. В некоторых
случаях величина этого усилия является критическим фактором. Максимальное прилагаемое усилие достигается после момента срабатывания, т. е. при перебеге. Значение усилия зависит от соответствующих переменных факторов, включая скорость измерения и величину замедления на станке.
