Рабочий диапазон — до 6 м
Повторяемость — до 0,25 мкм (2σ) со щупом 50 мм
3D-показатель измерения X/Y/Z — 1,00 мкм со щупом 50 мм
Максимальная длина щупа — 200 мм
Степень защиты — IP68

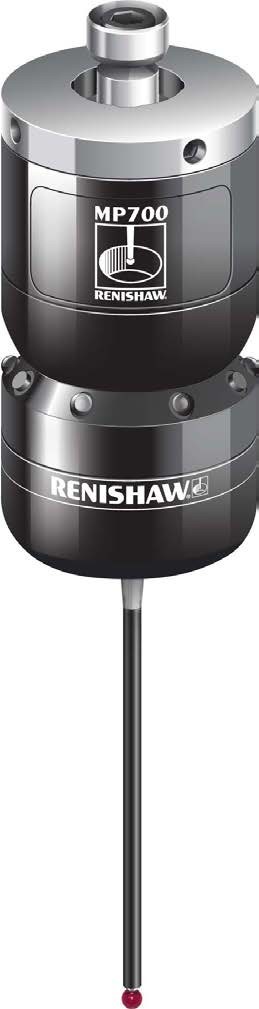

Renishaw MP700 — высокоточный оптический измерительный щуп для обрабатывающих центров
Renishaw MP700 — высокоточный контактный щуп для измерения заготовок и контроля деталей непосредственно на обрабатывающем центре. Система использует оптическую передачу сигнала на 360° и предназначена для задач, где требуется более высокая измерительная стабильность, чем у стандартных триггерных щупов.
MP700 позволяет автоматизировать привязку заготовки, определение координат поверхностей и элементов детали, контроль геометрии и корректировку технологического процесса без снятия детали со станка.
Основные характеристики MP700
| Параметр | Значение |
|---|---|
| Основное применение | Контроль деталей на обрабатывающих центрах |
| Передача сигнала | Оптическая, 360° |
| Рабочий диапазон | До 6 м |
| Направления измерения | 5 направлений |
| Максимальная повторяемость, 2σ | 0,25 мкм со щупом 50 мм; 0,35 мкм со щупом 100 мм |
| Вариация предварительного хода X/Y | 0,25 мкм |
| 3D-погрешность измерения X/Y/Z | 1,00 мкм со щупом 50 мм; 1,75 мкм со щупом 100 мм |
| Диапазон скорости срабатывания | 30–500 мм/мин |
| Усилие срабатывания XY | 0,19 Н, типовое |
| Усилие срабатывания +Z | 3,25 Н, типовое |
| Перебег XY | 16,5° |
| Перебег +Z | 11 мм |
| Максимальная рекомендуемая длина щупа | 200 мм |
| Степень защиты | IP68 |
| Масса | 730 г |
Когда высокая точность MP700 дает преимущество
Точные установочные измерения
Автоматическое определение положения заготовки уменьшает влияние ручной привязки и позволяет использовать измерительный цикл непосредственно в программе обработки.
Контроль сложной геометрии
Низкая вариация предварительного хода особенно полезна при измерении поверхностей с разных направлений и при контроле пространственных элементов детали.
Контроль детали на станке
Измерения можно выполнять между технологическими переходами, не снимая заготовку и не теряя установленную систему координат.
Коррекция процесса
Результаты измерительных циклов могут использоваться для корректировки смещений и компенсации отклонений в рамках возможностей ЧПУ и измерительного ПО.
Почему MP700 отличается от обычного контактного щупа
У стандартного кинематического триггерного механизма направление касания может влиять на момент срабатывания. MP700 создавался как высокоточная система с очень малой вариацией предварительного хода, что повышает качество многовекторных и трехмерных измерений.
По спецификации Renishaw вариация предварительного хода в плоскости X/Y составляет 0,25 мкм, а максимальная повторяемость — 0,25 мкм (2σ) при использовании 50-миллиметрового щупа.
Оптическая передача сигнала
MP700 передает измерительный сигнал оптически на приемную систему станка. Доступны исполнения с углом оптического выхода 35° и 70°, что позволяет выбирать конфигурацию с учетом расположения приемника и геометрии рабочей зоны.
Рабочий диапазон системы составляет до 6 м. При проектировании установки необходимо обеспечить устойчивую оптическую связь между щупом и приемником в реальных положениях шпинделя.
Артикулы и варианты комплектации MP700
| Артикул Renishaw | Исполнение |
|---|---|
| A-2107-0035 | MP700, оптический выход 35°, с батареей |
| A-2107-0070 | MP700, оптический выход 70°, с батареей |
| A-2107-1035 | Комплект MP700 35°: щуп, батарея, стилус, OMM, интерфейс MI 12 и инструмент |
| A-2107-1070 | Комплект MP700 70°: щуп, батарея, стилус, OMM, интерфейс MI 12 и инструмент |
| A-2107-0013 | Комплект MP700 35° с OMI и инструментом |
| A-2107-0017 | Комплект MP700 70° с OMI и инструментом |
Это оригинальные номера Renishaw из документации MP700. Для существующей системы перед заказом необходимо проверить не только щуп, но и установленный приемник/интерфейс, тип оптического выхода и хвостовик.
Щупы и измерительная геометрия
Renishaw допускает применение стилусов длиной до 200 мм. При этом длина стилуса влияет на метрологические характеристики: например, заявленная повторяемость изменяется с 0,25 мкм для 50 мм до 0,35 мкм для 100 мм.
Поэтому длинный щуп следует выбирать не только по доступности поверхности. Нужно учитывать его жесткость, массу и требуемую точность измерения.
Что нужно проверить при замене или дооснащении
- исполнение MP700 — оптический выход 35° или 70°;
- тип установленной приемной системы — OMM + MI 12 либо OMI;
- конус шпинделя и необходимый хвостовик;
- длину и конфигурацию стилуса;
- видимость приемника во всей требуемой зоне измерения;
- наличие измерительных циклов в ЧПУ;
- требуемые метрологические характеристики конкретной операции.
MP700 и современные измерительные системы
MP700 относится к более раннему поколению высокоточных оптических систем Renishaw. Модель по-прежнему присутствует в техническом архиве производителя, поэтому информация о ней важна прежде всего для обслуживания, замены и комплектации уже существующего оборудования.
Если задача состоит не в восстановлении установленной системы MP700, а в оснащении нового станка, имеет смысл одновременно сравнить ее с актуальными высокоточными щупами Renishaw и выбрать систему по требуемой точности, способу передачи сигнала и совместимости со станком.
Частые вопросы о Renishaw MP700
Для чего предназначен MP700?
MP700 — высокоточный шпиндельный щуп для контроля заготовок и деталей на обрабатывающих центрах. Он используется для привязки, измерения геометрии и контроля непосредственно на станке.
Как MP700 передает сигнал?
Система использует оптическую передачу сигнала на 360°. Выпускались исполнения с оптическим выходом 35° и 70°.
Какова повторяемость MP700?
Renishaw указывает максимальную повторяемость 0,25 мкм (2σ) с 50-миллиметровым стилусом и 0,35 мкм с 100-миллиметровым стилусом при оговоренных условиях испытаний.
Какой артикул у MP700?
Единственного артикула нет: A-2107-0035 соответствует MP700 35°, A-2107-0070 — MP700 70°. Для полных комплектов предусмотрены другие номера, включая A-2107-1035 и A-2107-1070.
Какой приемник используется с MP700?
В документации Renishaw предусмотрены системы OMM с интерфейсом MI 12 и комплекты с OMI. При замене щупа необходимо проверить фактическую конфигурацию конкретного станка.
Стоит ли устанавливать MP700 на новый станок?
Если MP700 уже установлен, оригинальная документация и запасные компоненты важны для обслуживания системы. Для нового проекта рационально также рассмотреть современные высокоточные системы Renishaw и сравнить совместимость, передачу сигнала и требуемую точность.
Подберем MP700 или современную замену под ваш станок
Проверим установленный приемник, исполнение 35°/70°, хвостовик, стилус и задачи измерения. Для нового оснащения подберем актуальную систему Renishaw с требуемой точностью.
Получить предложение| Основное назначение | Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало- и среднегабаритных многоцелевых станках. | ||
| Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° (традиционный способ) | ||
| Совместимые интерфейсы | OMI, OMM / MI 12 | ||
| Рабочий диапазон | До 6 м | ||
| Рекомендуемые щупы | Полые щупы из углеродного волокна, длиной от 50 до 200 мм | ||
| Вес без хвостовика (с батарейками) | 730 г | ||
| Режимы включения/выключения | Оптическое включение | Оптическое выключение | |
| Оптическое включение | Выключение по таймеру | ||
|
Срок службы батареек (1 алкалиновая батарейка MN1604 9 В) |
Продолжительность работы в режиме ожидания |
Не более 381 дня, в зависимости от режима включения/выключения | |
|
При непрерывном использовании |
Не более 43 часов, в зависимости от режима включения/выключения | ||
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость |
0,25 мкм (2s) – для щупов длиной 50 мм (см. прим. 1) 0,35 мкм (2s) – для щупов длиной 100 мм |
||
| Лепестковый эффект 2D по X, Y |
±0,25 мкм – для щупов длиной 50 мм (см. прим. 1) ±0,25 мкм – для щупов длиной 100 мм |
||
| Лепестковый эффект 3D по X, Y, Z |
±1,00 мкм – для щупов длиной 50 мм (см. прим. 1) ±1,75 мкм – для щупов длиной 100 мм |
||
|
Усилие срабатывания щупа Плоскость XY В направлении +Z |
0,19 Н, 19 гс 3,25 Н, 331 гс |
||
|
Усилие щупа при перебеге Плоскость XY (типичное максимальное значение) В направлении +Z (типичное максимальное значение) |
1,80 Н, 184 гс 14,00 Н, 1428 гс |
||
| Минимальная скорость измерения | 15 мм/мин | ||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Рабочая температура | От 0 °C до +60 °C | ||
