Способ передачи сигнала—**проводной**
Однонаправленная повторяемость—**0,25 мкм (2σ)**
Отклонение формы XY (2D)—**±0,25 мкм**
Отклонение формы XYZ (3D)—**±1,00 мкм**
Усилие срабатывания XY—**от 0,08 Н**
Совместимые интерфейсы—**HSI, HSI-C**
Степень защиты—**IPX8**
Масса—**64 г**

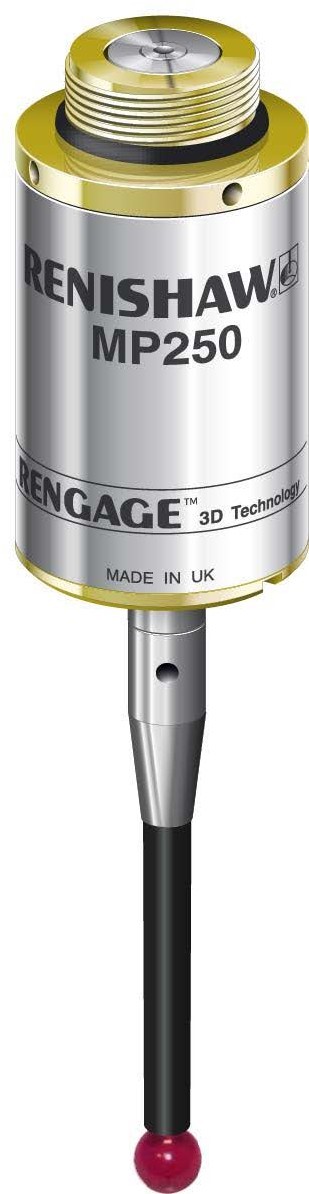

Renishaw MP250 — высокоточный проводной щуп RENGAGE для шлифовальных станков
Renishaw MP250 — миниатюрный высокоточный контактный щуп с тензометрической технологией RENGAGE, разработанный прежде всего для автоматического контроля заготовок и наладки на шлифовальных станках с ЧПУ.
Проводная передача обеспечивает устойчивую связь в условиях насыщенной промышленной среды, а повторяемость до 0,25 мкм (2σ) и высокие 3D-характеристики позволяют применять MP250 для прецизионного контроля сложной геометрии непосредственно на станке.
Почему MP250 особенно подходит для шлифования
RENGAGE
Тензометрическая измерительная технология обеспечивает высокую повторяемость и снижает влияние направления касания при контроле сложных 3D-поверхностей.
Проводная передача
Щуп подключается через интерфейс HSI или конфигурируемый HSI-C. Отсутствуют батареи и беспроводной канал, что удобно для стационарной интеграции в шлифовальный станок.
Защита для тяжелой среды
Степень защиты IPX8 и двойное диафрагменное уплотнение рассчитаны на работу в среде СОЖ и загрязнений, характерной для шлифования.
Компактный корпус
Диаметр корпуса 25 мм и масса 64 г позволяют интегрировать MP250 в ограниченное рабочее пространство станка.
Технические характеристики Renishaw MP250
| Характеристика | Значение |
|---|---|
| Основное применение | Контроль заготовок и наладка на шлифовальных станках с ЧПУ |
| Измерительная технология | Тензометрическая RENGAGE |
| Передача сигнала | Проводная |
| Совместимые интерфейсы | HSI или HSI-C |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость | 0,25 мкм (2σ), стилус 35 мм |
| Отклонение формы XY (2D) | ±0,25 мкм, стилус 35 мм |
| Отклонение формы XYZ (3D) | ±1,00 мкм, стилус 35 мм |
| Рекомендуемые стилусы | Высокомодульное углеродное волокно, 50 или 100 мм |
| Масса | 64 г |
| Диаметр корпуса | 25 мм |
| Резьба стилуса | M4 |
| Усилие срабатывания XY | 0,08 Н, типичное минимальное |
| Усилие срабатывания +Z | 2,25 Н, типичное минимальное |
| Минимальная скорость измерения | 3 мм/мин |
| Степень защиты | IPX8 |
| Рабочая температура | от +5 до +55 °C |
| Температура хранения | от −25 до +70 °C |
Характеристики повторяемости и отклонения формы проверены Renishaw при стандартной скорости 240 мм/мин со стилусом 35 мм. Значение 0,25 мкм (2σ) характеризует повторяемость срабатывания щупа, а не абсолютную точность готовой детали.
HSI или HSI-C: какой интерфейс использовать
HSI — проводной интерфейс для передачи состояния щупа в систему ЧПУ. HSI-C — конфигурируемая версия, позволяющая выбирать уровень чувствительности MP250 под конкретную измерительную задачу.
При использовании HSI-C можно подобрать конфигурацию, ориентированную на общие задачи, повышенную устойчивость к ложным срабатываниям либо более низкие усилия срабатывания. Конкретную настройку следует выбирать с учетом станка, длины стилуса, динамики перемещений и требований к измерению.
Что дает MP250 технологу
Автоматическая привязка
Определение положения заготовки и рабочих смещений без ручной выверки сокращает наладочное время и влияние оператора.
Межоперационный контроль
Размеры и геометрические элементы можно проверять непосредственно на станке, не снимая деталь после каждой операции.
Контроль сложной геометрии
RENGAGE особенно полезна при многовекторных касаниях и измерении трехмерных поверхностей.
Управление процессом
При наличии соответствующего ПО результаты измерения могут использоваться для корректировки процесса и снижения риска брака.
MP250 и LP2 — это разные классы щупов
MP250
Высокоточный тензометрический щуп RENGAGE для прецизионного 3D-контроля. Выбор, когда критичны повторяемость, многовекторные измерения и низкие усилия касания.
LP2
Компактный проводной кинематический щуп для универсальных задач контроля. Он рационален там, где возможности RENGAGE не требуются технологически.
Что проверить перед подбором MP250
Перед интеграцией необходимо определить способ механической установки щупа, модель интерфейса HSI/HSI-C, тип ЧПУ, конфигурацию стилуса и требуемые измерительные циклы. Для сохранения заявленных характеристик Renishaw рекомендует высокомодульные углепластиковые стилусы длиной 50 или 100 мм.
Частые вопросы о Renishaw MP250
Для каких станков предназначен MP250?
Основное применение MP250 — автоматический контроль заготовок и наладка на шлифовальных станках с ЧПУ. Проводная конструкция и защита от среды СОЖ хорошо соответствуют условиям шлифования.
Чем MP250 отличается от обычного кинематического щупа?
MP250 использует тензометрическую технологию RENGAGE. Она обеспечивает высокую повторяемость, низкие усилия срабатывания и улучшенные характеристики при измерении сложной 3D-геометрии с разных направлений.
Нужны ли MP250 батареи?
Нет. MP250 использует проводную передачу сигнала и подключается через HSI или HSI-C, поэтому батареи и беспроводной приемник ему не требуются.
Что означает повторяемость 0,25 мкм (2σ)?
Это характеристика однонаправленной повторяемости срабатывания при заданных условиях испытания. Она не равна абсолютной точности всей измерительной системы или готовой детали.
Почему для MP250 рекомендуются углепластиковые стилусы?
Высокомодульное углеродное волокно обеспечивает высокую жесткость при небольшой массе и помогает сохранить измерительные характеристики высокоточного щупа. Для MP250 Renishaw рекомендует длины 50 и 100 мм.
Можно ли использовать MP250 не только на шлифовальном станке?
Основная область применения по спецификации Renishaw — CNC-шлифовальные станки. Возможность другой интеграции следует оценивать инженерно с учетом механического монтажа, интерфейса и измерительной задачи.
Подберем Renishaw MP250 под ваш шлифовальный станок
Проверим способ установки, интерфейс HSI/HSI-C, стилус и совместимость измерительной системы с ЧПУ и технологической задачей.
Получить предложение| Основное назначение | Измерение размеров деталей и настройка на технологические операции на шлифовальных станках с ЧПУ |
| Способ передачи сигнала | Проводная передача сигналов |
| Совместимые интерфейсы | HSI |
| Рекомендуемые щупы | Из углеродного волокна с высоким значением коэффициента Юнга, длиной от 50 до 100 мм |
| Масса | 64 г |
| Направление измерений | ±X, ±Y, +Z |
| Односторонняя повторяемость | 0,25 мкм (2s) |
| Лепестковый эффект 2D по X, Y | ±0,25 мкм |
| Лепестковый эффект 3D по X, Y, Z | ±1,00 мкм |
|
Усилие срабатывания щупа Плоскость XY (типичное минимальное значение) В направлении +Z (типичное минимальное значение) |
0,08 Н, 8 гс 2,60 Н, 265 гс |
|
Усилие щупа при перебеге Плоскость XY (типичное минимальное значение) В направлении +Z (типичное минимальное значение) |
0,70 Н, 71 гс 5,00 Н, 510 гс |
| Минимальная скорость измерения | 3 мм/мин |
| Класс защиты | IPX8 (EN/IEC 60529) |
| Рабочая температура | От +5 °C до +55 °C |
