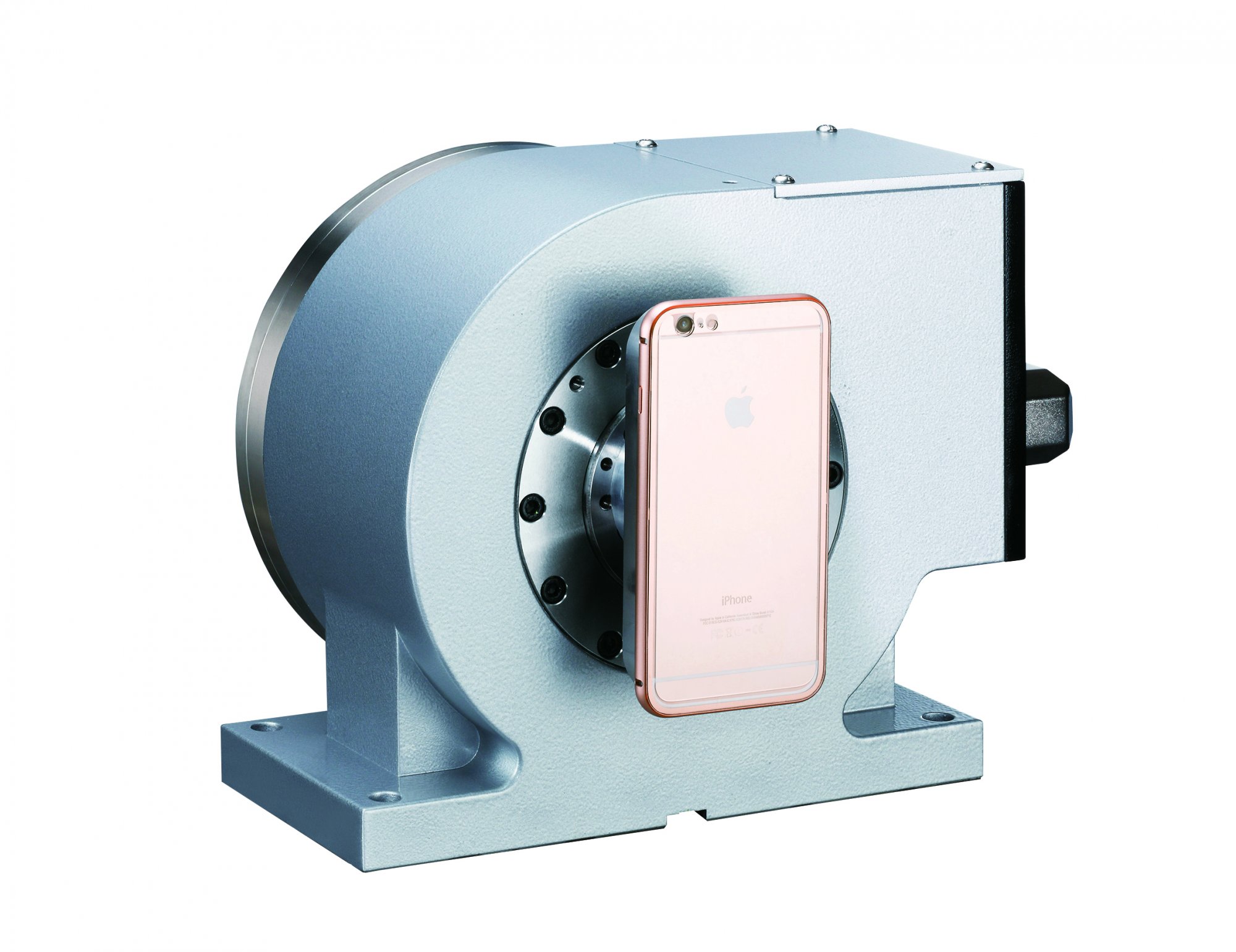

Пневматический зажим
Преимущества встроенного электродвигателя у поворотных столов с прямым приводом
|
Скорость |
- Встроенный двигатель прямого привода обеспечивает максимальную скорость 250об/мин - Супернизкая инерция, высокоэффективный частотный отклик
- Высокое ускорение и замедление, 0-180 градусов позиционирование в течение 0,2 сек |
|
Точность |
-Нулевой люфт, отсутствие износа, уменьшение трения - Высокотехнологичный европейский оптический энкодер в стандартной комплектации
- Превосходная гарантия точности – 10 сек для позиционирования, 1 сек для повторяемости |
|
Жесткость |
- Нормы ISO 230-2 использованы для стандартного тестирования - Основной литой корпус |
|
Защита |
- IP65 водонепроницаемость с европейским электрическим соединением - Температурный датчик в стандартной комплектации
- Безопасная конструкция удерживания деталей на случай нарушения электроснабжения |
|
Экологичность |
- Шумоподавление, легкое обслуживание, исключены протечки масла - Компактная конструкция для экономии рабочей зоны |
|
Наименование |
Ед. изм. |
DV-170P |
|||
|
Диаметр рабочего стола |
мм |
Ø170 |
|||
|
Диаметр центрального отверстия |
мм |
Ø45H7 |
|||
|
Сквозное отверстие |
мм |
Ø40 |
|||
|
Высота центра (вертикальное расположение) |
мм |
135 |
|||
|
Ширина ползуна |
мм |
18* |
|||
|
Тип тормоза |
Тип |
Пневмат./ 0,55-0,7 |
|||
|
Сила зажима |
Н*м |
230 |
|||
|
Макс. скорость рабочего стола |
мин-1 |
250 |
|||
|
Разрешение |
град. |
0,001 |
|||
|
Точность индексации |
сек. |
20 |
|||
|
Повторяемость |
сек. |
4 |
|||
|
Вес нетто (с мотором) |
кг. |
47 |
|||
|
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
30 |
||
|
В горизонтальном положении |
- |
||||
|
С задней бабкой |
70 |
||||
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
12700 |
|
|
F x L |
|
Н*м |
740 |
||
|
F x L |
|
Н*м |
230 |
||
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
