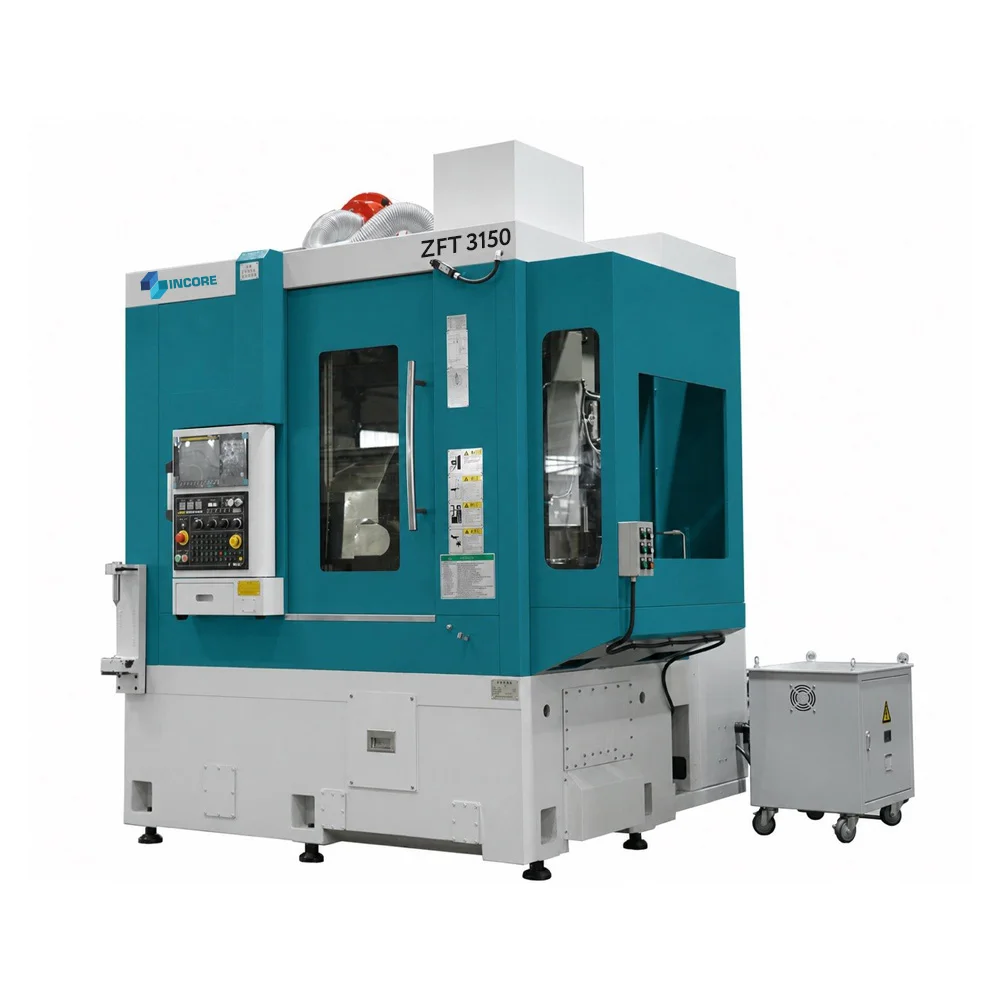

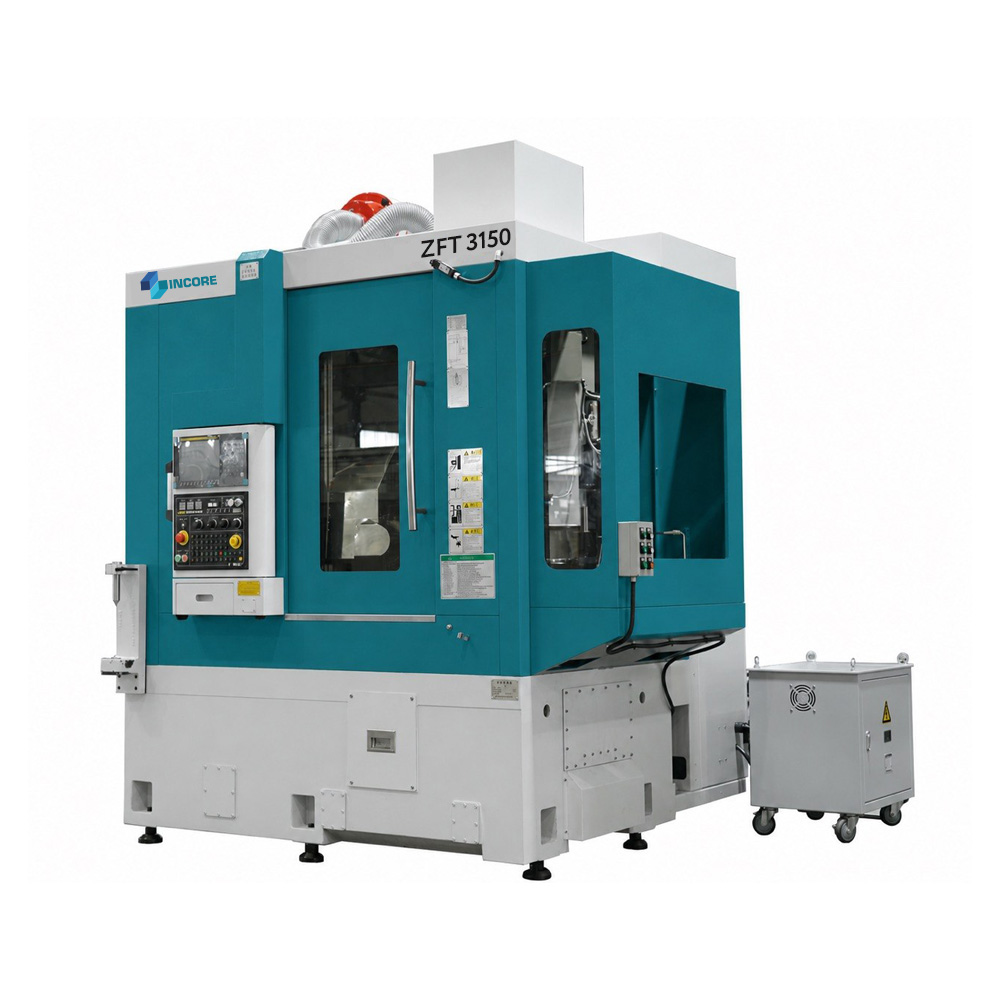

Зубофрезерный станок ZFT3150

Тяжелый зубофрезерный станок ZFT3150 предназначен для нарезания цилиндрических зубчатых колес методом обкатки. Модель рассчитана на обработку крупногабаритных деталей диаметром до 500 мм с модулем до 12, что делает её оптимальным выбором для производства крупных шестерен, редукторов и узлов горнорудной, металлургической и тяжелой промышленности.

Ключевые преимущества

• Максимальный диаметр обработки – 500 мм – работа с самыми крупными зубчатыми колесами в своем классе.
• Модуль до 12 – обработка высоких и мощных зубьев для экстремальных нагрузок.
• Ширина зубчатого венца до 400 мм – подходит для широких ступиц и длинных заготовок.
• Максимальный размер инструмента 200×230 мм – использование крупногабаритных червячных фрез для высоких модулей.
• Две ступени скорости шпинделя фрезы (500 и 750 об/мин) и две ступени заготовки (75 и 90 об/мин) для оптимального подбора режимов резания.
• Осевое смещение фрезы 200 мм – увеличенный ресурс инструмента за счет равномерного износа.
• Угол наклона суппорта до 45° – нарезание косозубых колес с любым углом наклона.

Технические характеристики

Область применения

• Производство крупных зубчатых колес для редукторов прокатных станов, карьерных экскаваторов, драглайнов.
• Изготовление шестерен для цементных мельниц, дробилок, конвейеров тяжелого типа.
• Тяжелое машиностроение, горнодобывающая промышленность, судостроение.

Конструктивные особенности

• Мощная литая станина с усиленными ребрами жесткости – минимальные вибрации при обработке высоких модулей.
• Шпиндельные узлы на прецизионных роликовых подшипниках с предварительным натягом.
• Увеличенное осевое смещение фрезы (200 мм) для продления срока службы инструмента.
• Интенсивная система подачи СОЖ с фильтрацией для отвода тепла при тяжелых режимах.
• Возможность установки любой современной системы ЧПУ (Fanuc, Siemens, Heidenhain и др.) под задачи заказчика.

Станок  ZFT3150 – это решение для цехов, где требуется обрабатывать зубчатые колеса диаметром до 500 мм с модулем до 12. Модель обеспечивает высокую производительность и точность в самых тяжелых условиях эксплуатации.
